组装说明

🎬 视频安装教程

套餐配件介绍

打开包装后，请确认以下配件是否齐全：
如发现缺失或损坏，请及时联系购买渠道进行售后处理。

1. 小门板 ×4

2. 护框板 ×2

3. 提手 ×2

4. 顶盖 ×1

5. 连接器 1 ×2

6. 连接器 2 ×2

7. 底盖 ×1

8. 脚垫 ×4

9. 1U 挡板 ×3

10. 功能板托板 ×1

11. 大托板 ×1

12. 大托板支撑件 ×2

13. 树莓派转接板 ×2

14. 内六角螺丝刀 ×1

15. M4×8mm 螺丝 ×12

16. M4×12mm 螺丝 ×8

17. M4×6mm 螺丝 ×24

18. SBC Shelf 1U 螺丝包 ×1

19. 十字螺丝刀 ×1

机柜组装步骤

注意事项

• 请勿过度拧紧螺丝，以免损坏螺纹或结构件
• 请在平稳的桌面或地面上进行组装操作
• 安装设备前，请确认设备尺寸与机架空间兼容
• 如需安装风扇，请确保供电连接正确，并确认风向符合散热需求

步骤一：组装零件 ①、②

• 螺丝规格：M4 × 8mm

步骤二：组装零件 ③、④、⑤

• 螺丝规格：M4 × 8mm

步骤三：将步骤二组件与步骤一组件组立

• 螺丝规格：M4 × 12mm

步骤四：组装零件 ⑥、⑦、⑧（⑧ 自带 M8 螺纹）

步骤五：将步骤四组件与步骤三组件组立

• 螺丝规格：M4 × 12mm

步骤六：组装零件⑨、⑩、 ⑪、⑫

• 螺丝规格：M4 × 6mm，帽头 ∅10

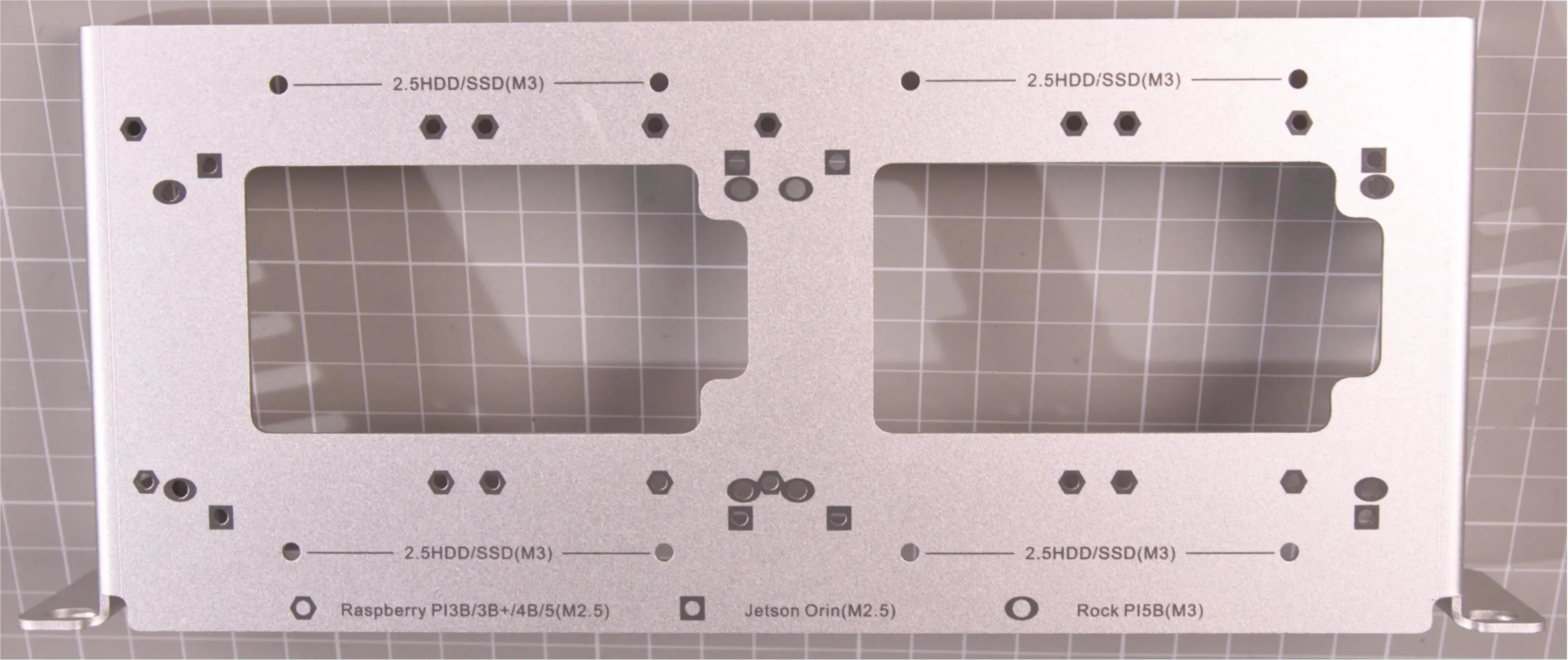

功能板托盘孔位介绍

托架底部设有三个独特的符号——六角符号、方形符号和椭圆形符号。

这些符号分别对应不同类型的开发板。安装时，只需将开发板对准与特定定位孔相匹配的孔位即可。

图标	设备型号	孔位说明
	Raspberry Pi 3B / 3B+ / 4B / 5	M2.5 安装孔位
	Jetson Orin	M2.5 安装孔位
	Rock Pi 5B	M3 安装孔位

此外，该托架还可容纳两块块 2.5 英寸硬盘，从而扩展存储空间。这一特性增强了产品的通用性，使用户能够根据自身需求定制和扩展存储容量。

树莓派安装参考（以树莓派 5 为例）

HomeRack SBC Shelf 1U 螺丝包包含：

#	类型	规格	数量
①	六角铜柱（公母）	M2.5，螺柱 5 mm + 内螺纹 5 mm	18
②	六角铜柱（公母）	M2.5，螺柱 7.5 mm + 内螺纹 5 mm	9
③	六角铜柱（母母）	M2.5，长度 6 mm	18
④	圆头螺丝	M2.5 × 5 mm	18
⑤	圆头螺丝	M3 × 5 mm	9

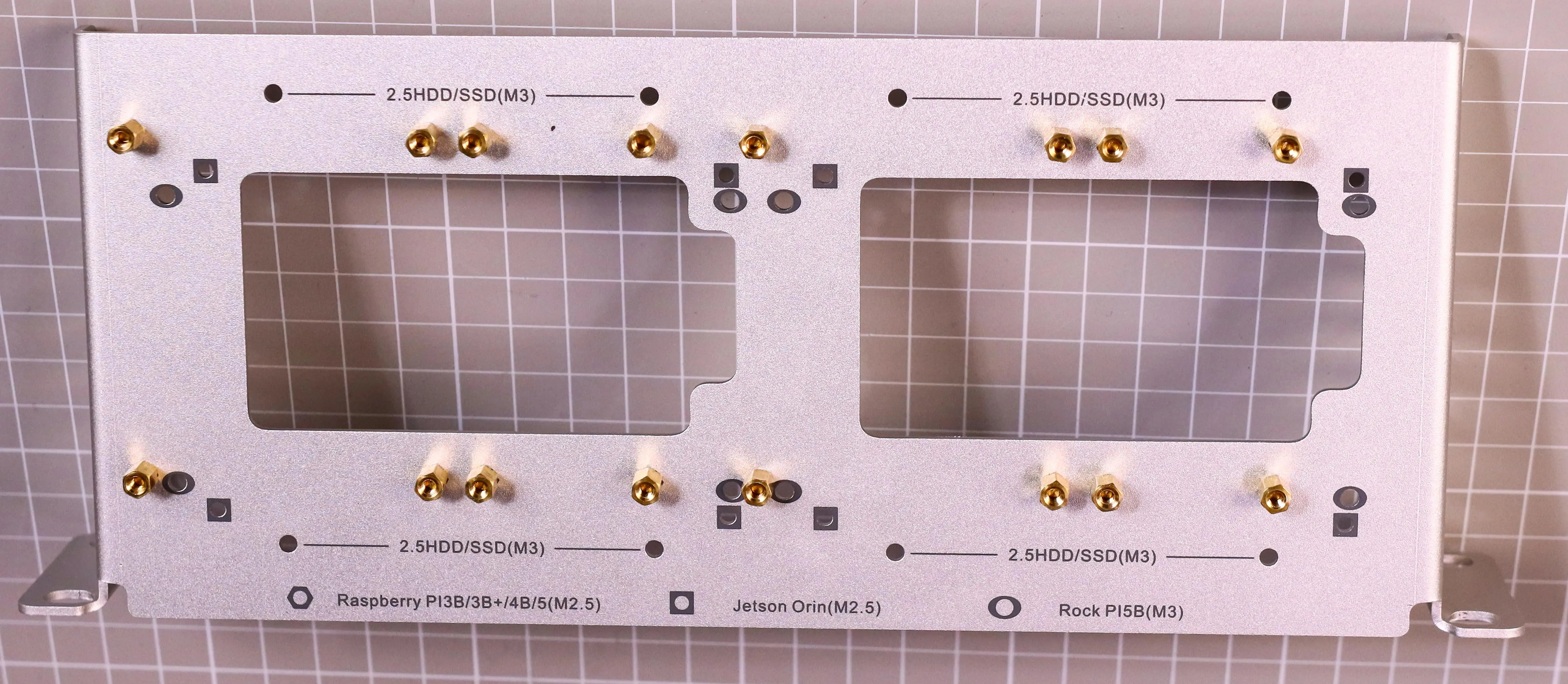

步骤一
使用 4 pcs ① 和 ③，固定在功能板上，扩展树莓派主板位置的四个安装螺母；
使用 4 pcs ② 和 ③，固定在功能板上，扩展转接板位置的四个安装螺母。

步骤二

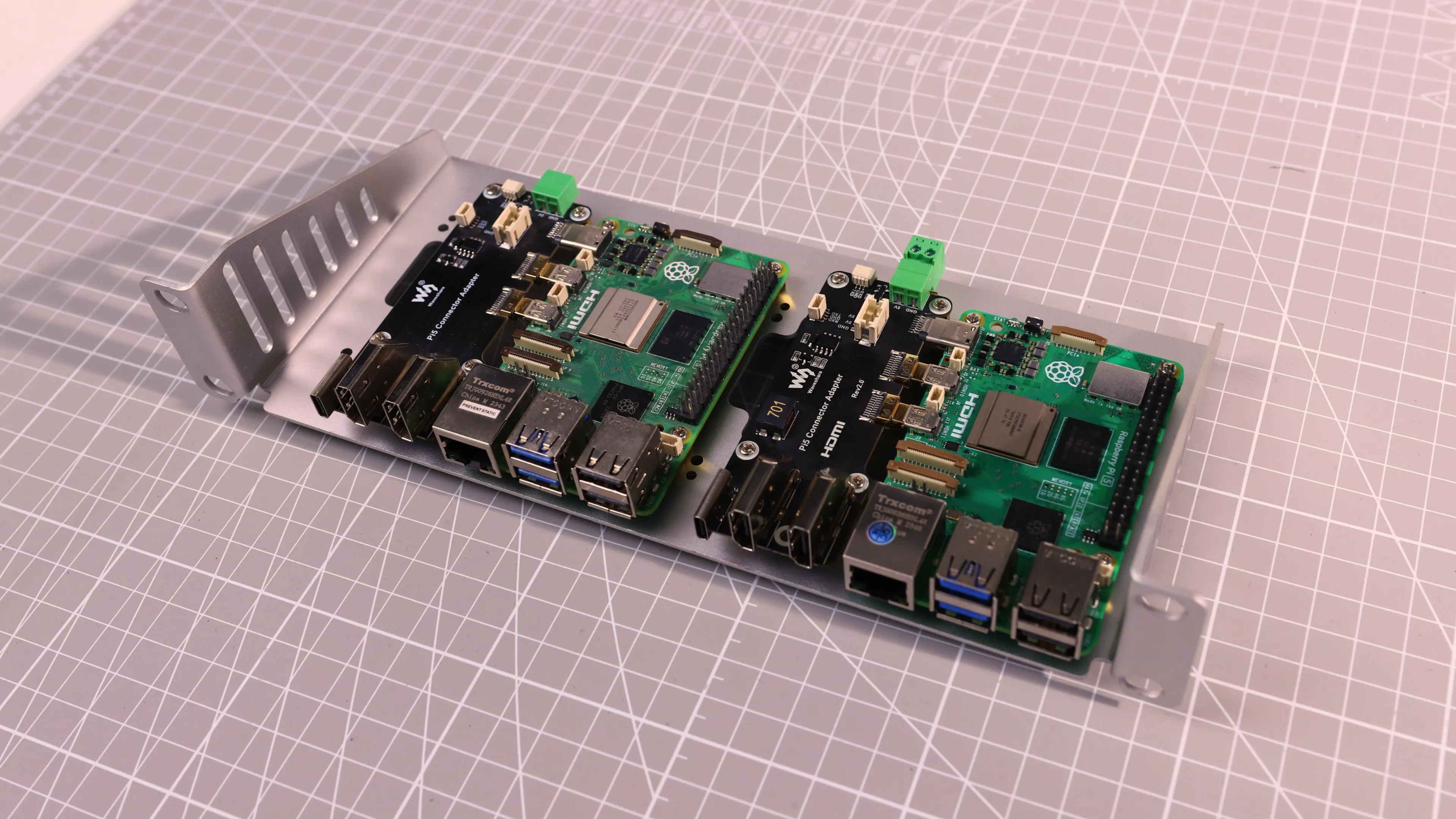

将“树莓派转接板”和“树莓派 5 主板”组合后，平放在步骤一的安装螺母上，使用 ④ 锁紧固定。

备注

• 可同时安装 2 套树莓派 4/5 主板；

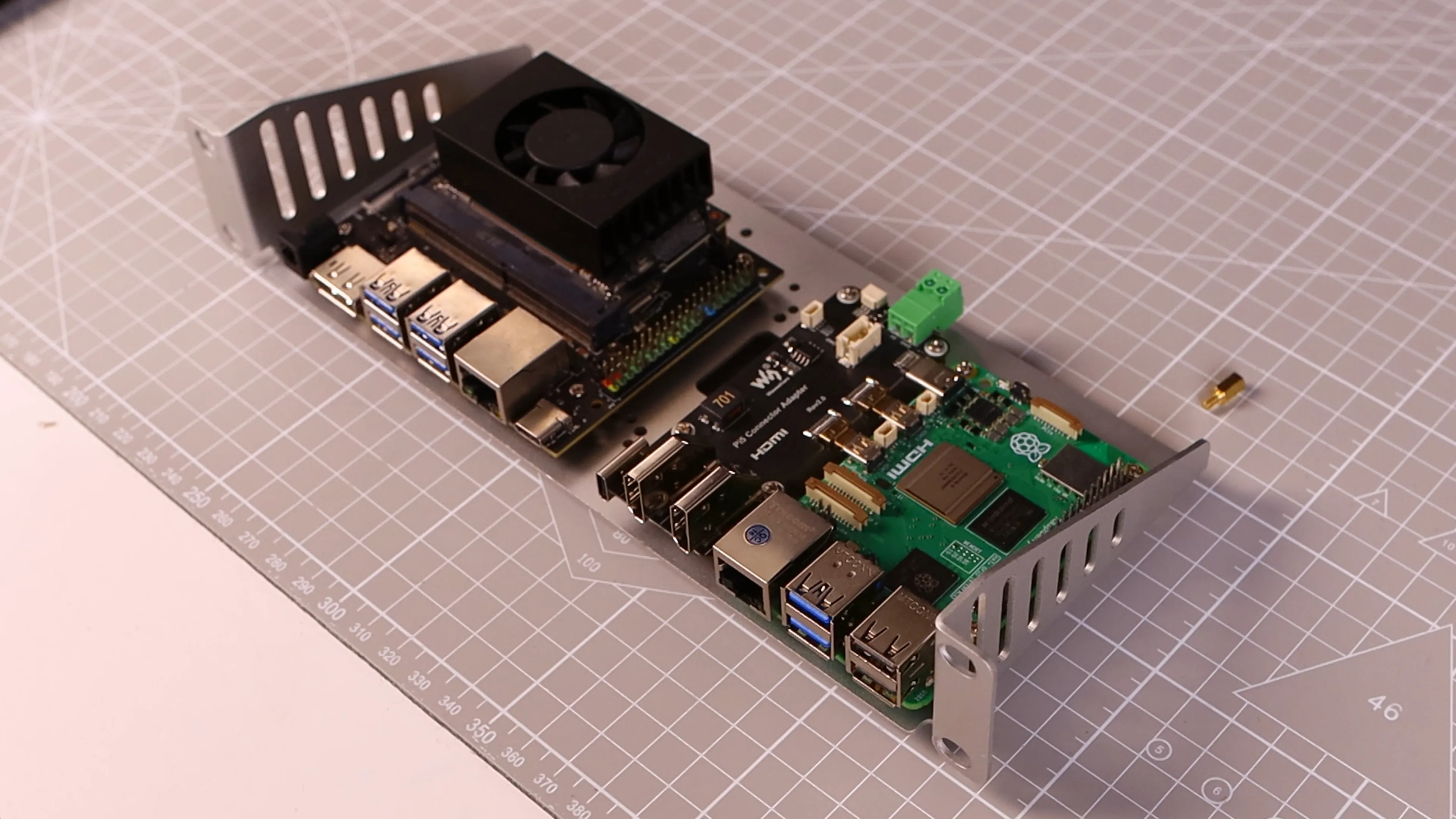

• 可同时安装 1 套英伟达 Jetson 系列主板和 1 套树莓派 4/5 主板（英伟达在左，树莓派在右）, 如下图；

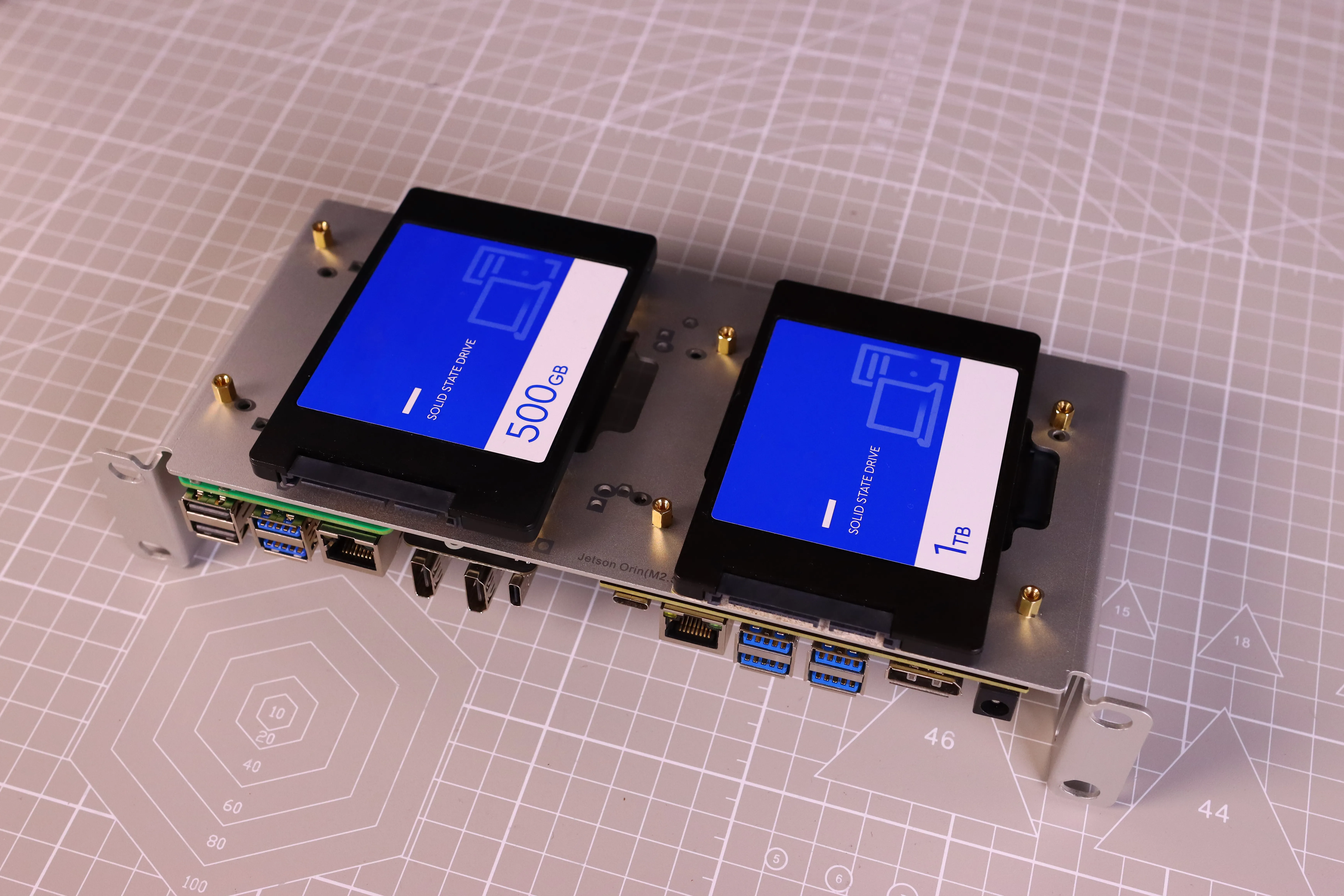

• 背面可使用 ⑤ 安装 2.5 英寸硬盘，安装硬盘前需注意避免已有 SBC 主板铜柱干扰，如下图。
