组装步骤

信息

• 由于 JETSON-ORIN-CASE-A 和 JETSON-ORIN-CASE-B 只有前后侧板开孔不同，这里以 JETSON-ORIN-CASE-A 为例，介绍如何组装外壳。
• 请注意 B 型号外壳的前后侧板开孔和 A 型号外壳有区别。
• 组装前请先检查配件是否齐全。

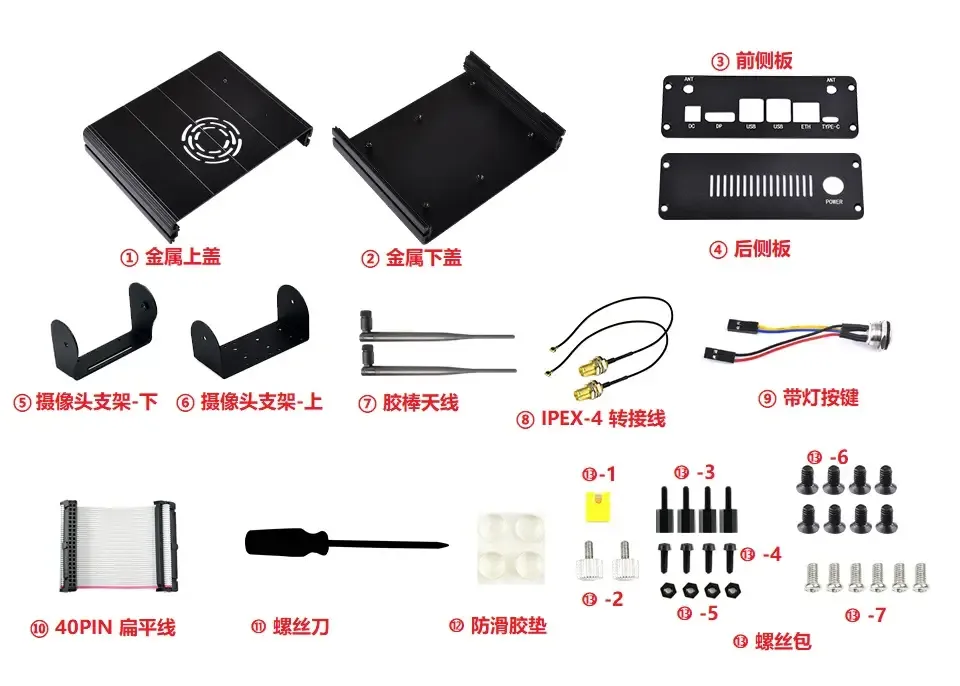

配件清单

配件中，⑬ 螺丝包中的配件为：

1. 跳线帽
2. M3 手拧螺丝
3. M2 尼龙柱
4. M2 尼龙螺丝
5. M2 尼龙螺母
6. M3 黑色平头螺丝
7. M2.5 银色螺丝

组装过程

1. 将 Jetson Orin Nano/NX 的塑料底座拆除，将 PCB 天线从无线网卡上移除，方便后续售后等服务的时候还原主板。

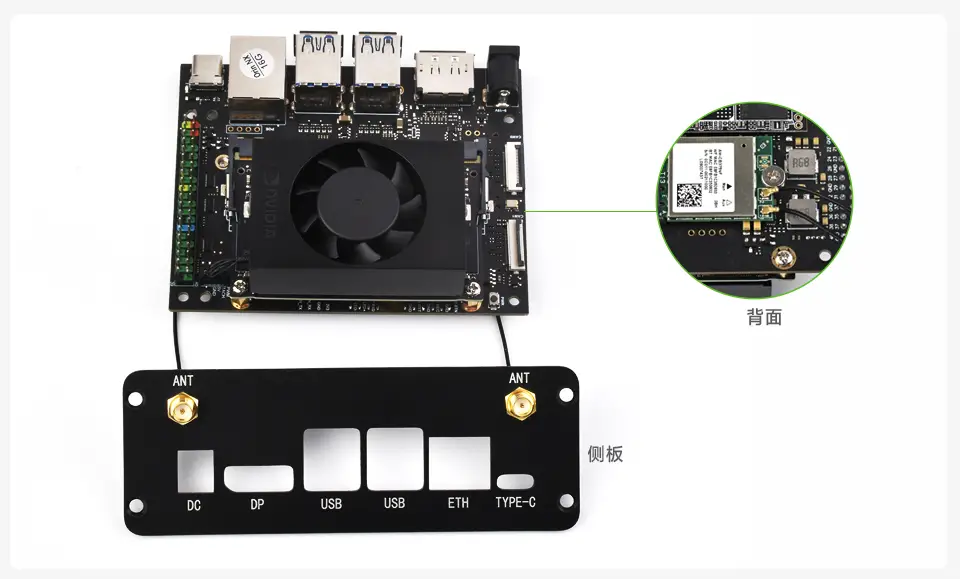

2. 将 IPEX-4 转接线安装在前侧板上，固定 SMA 接口的时候，需要先拧下转接线的固定螺母，锁在前侧板的外侧。转接线的另一端接到背面的无线网卡上。

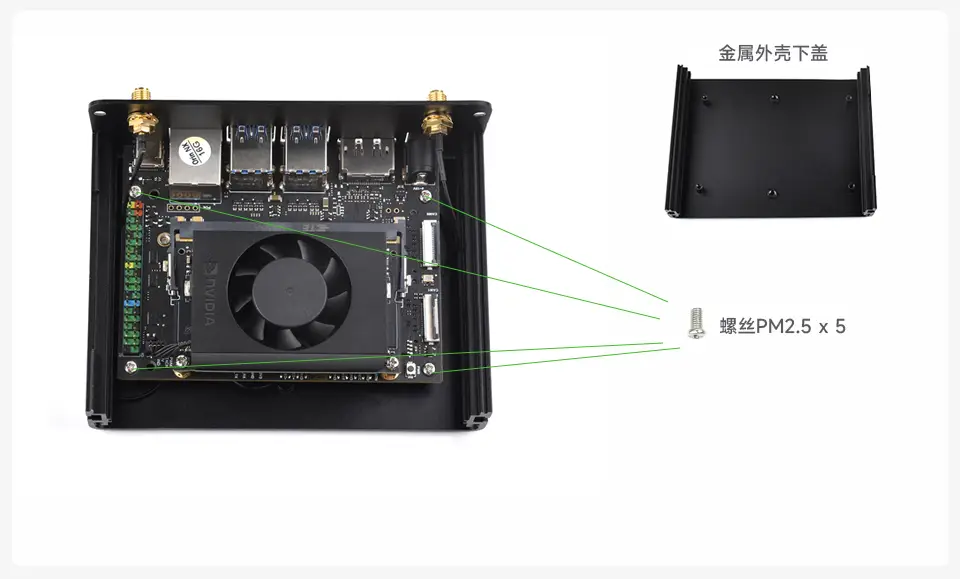

3. 将 Jetson Orin Nano/NX 主板用 M2.5 银色螺丝固定在金属下盖，同时用 M3 黑色平头螺丝将前侧板的下方固定在金属下盖。在固定主板的时候可以根据摄像头接口位置确定方向， 摄像头排线一侧的外壳会有两个细长的开孔。

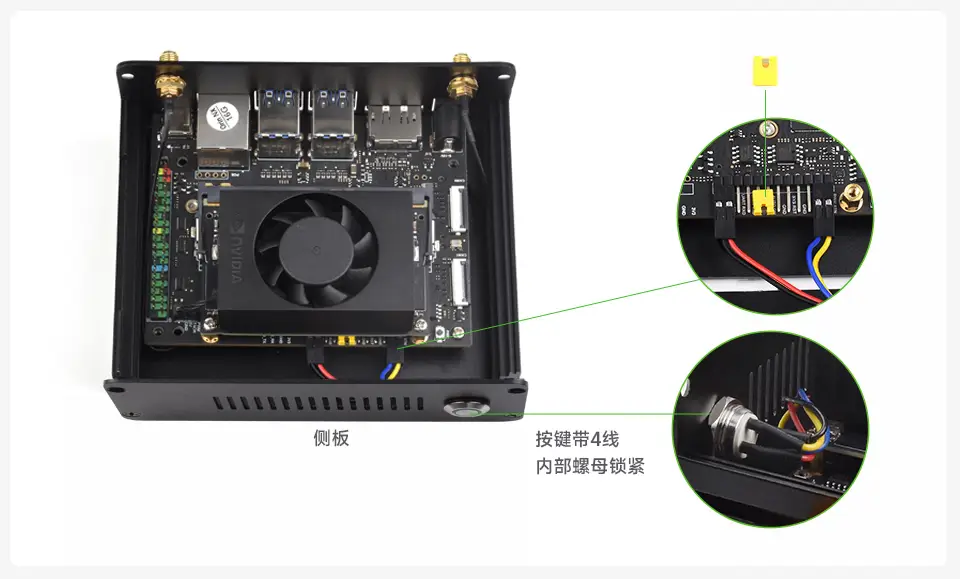

4. 用跳线帽插入主板上的 AUTO ON 和 DIS 两个引脚。将带灯按键的螺母拧下，固定在后侧板上，按键的排线，分别接入主板的 PWR BTN/GND 和 LED 引脚。
   • 红色线接入 LED+，黑色线接入 LED-，黄色和蓝色为按键接线，不分线序。
   • 按键接好后，用 M3 黑色平头螺丝，将后侧板下方固定在金属下盖。

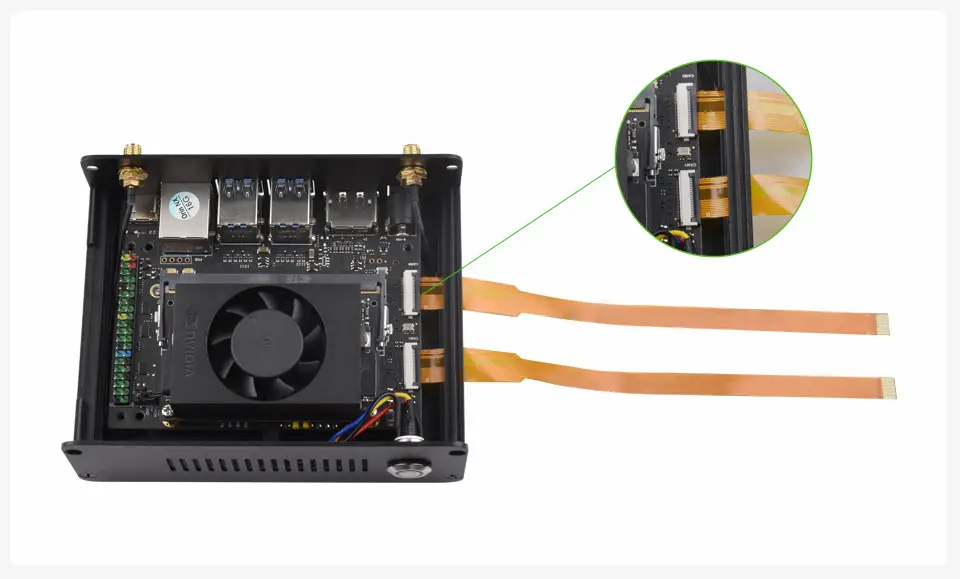

5. 如果需要连接摄像头的话，将摄像头排线从右边的孔位中穿过，固定在摄像头接口上，注意排线的金属接触面朝下。

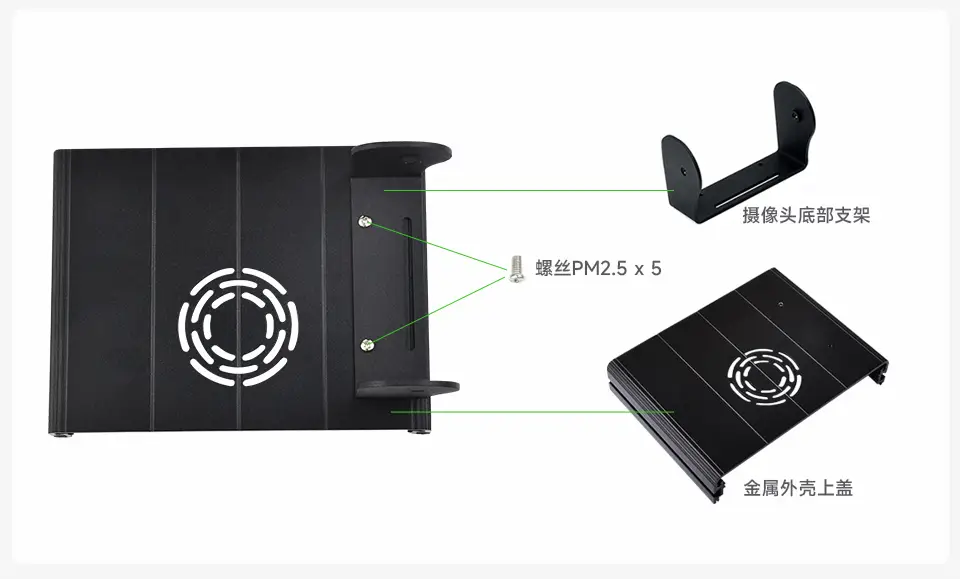

   • 将摄像头支架-下用 M2.5 银色螺丝固定在金属上盖上

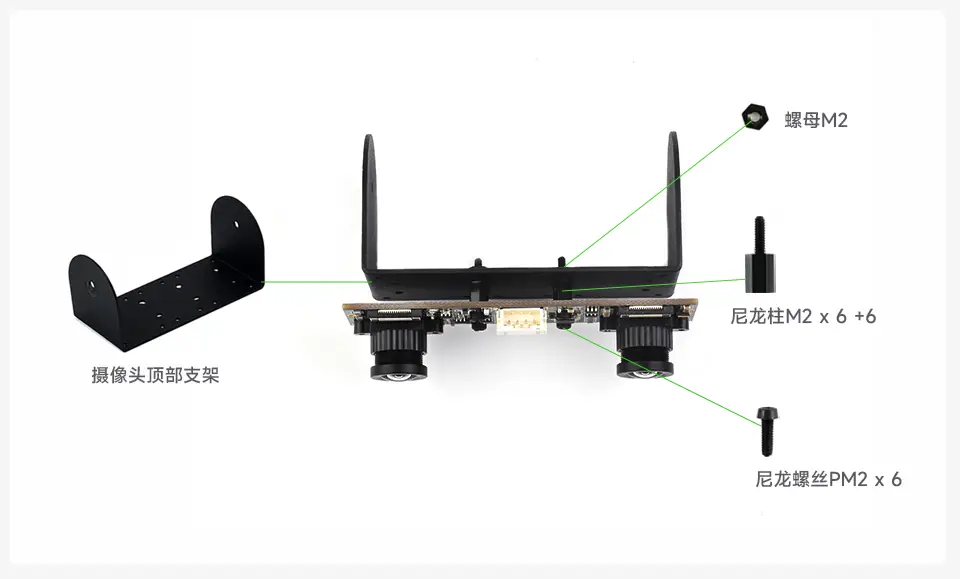

   • 用提供的尼龙螺丝组合，将摄像头固定在摄像头支架-上。
   • 摄像头和支架中间需要用尼龙柱隔开，避免摄像头短路。
   • 这里不可以换用金属螺丝。否则可能会导致摄像头短路，从而损坏设备。
6. 将摄像头支架-上 固定在摄像头支架-下，用 M3 手拧螺丝将两者固定紧，使用过程中，可以拧松螺丝，调节支架角度。

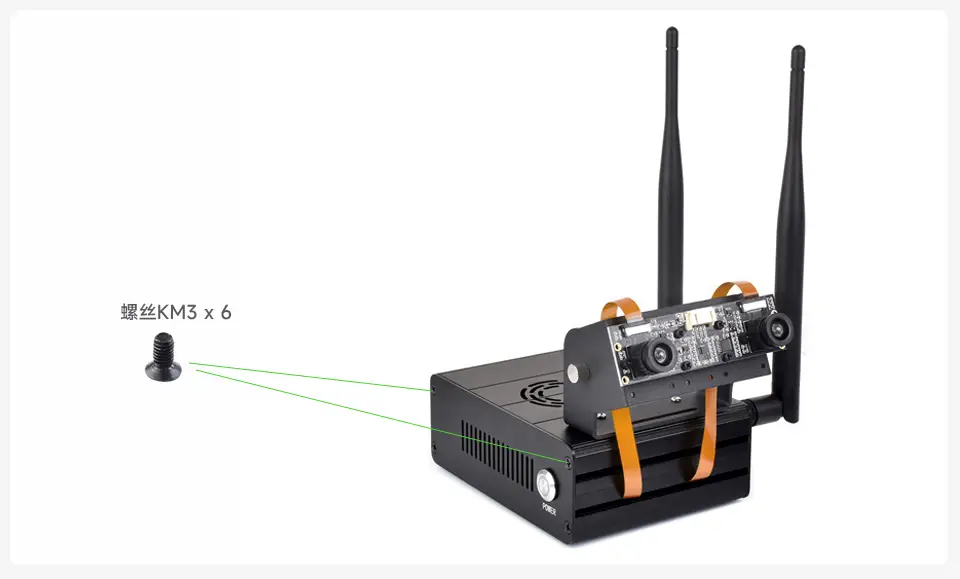

7. 将金属上盖安装到下盖上，注意方向，然后用 M3 黑色平头螺丝将侧板的上侧都固定紧，摄像头排线的另一端接入摄像头上， 并装上胶棒天线。

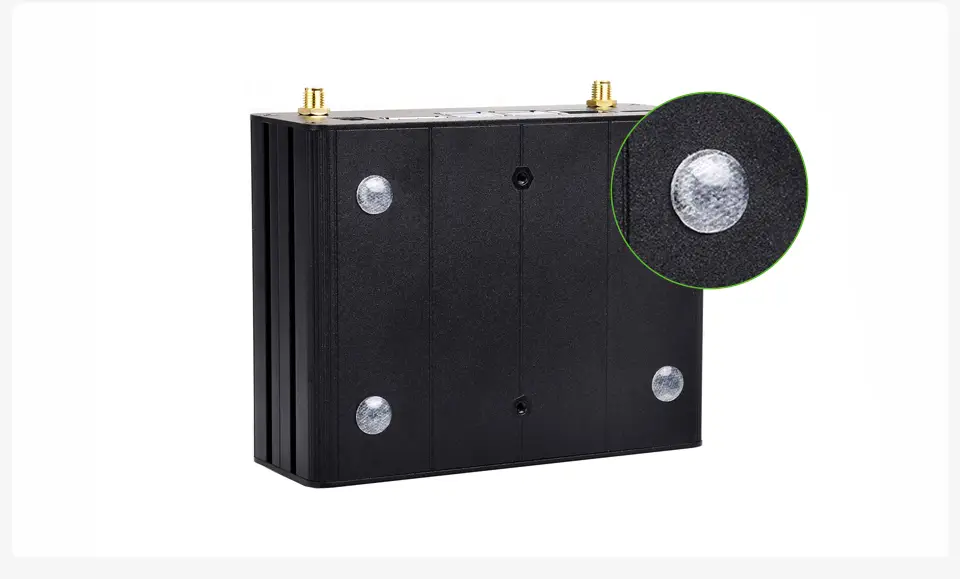

8. 最后，在底部贴上防滑胶垫

安装天线转接线	固定主板到外壳	安装带灯按键

安装摄像头排线	安装摄像头支架-下	安装摄像头

安装摄像头支架-上	安装金属上盖	贴防滑胶垫

组装演示视频
