搭配 ESP32 使用

环境搭建​

在Arduino IDE中安装ESP32插件​

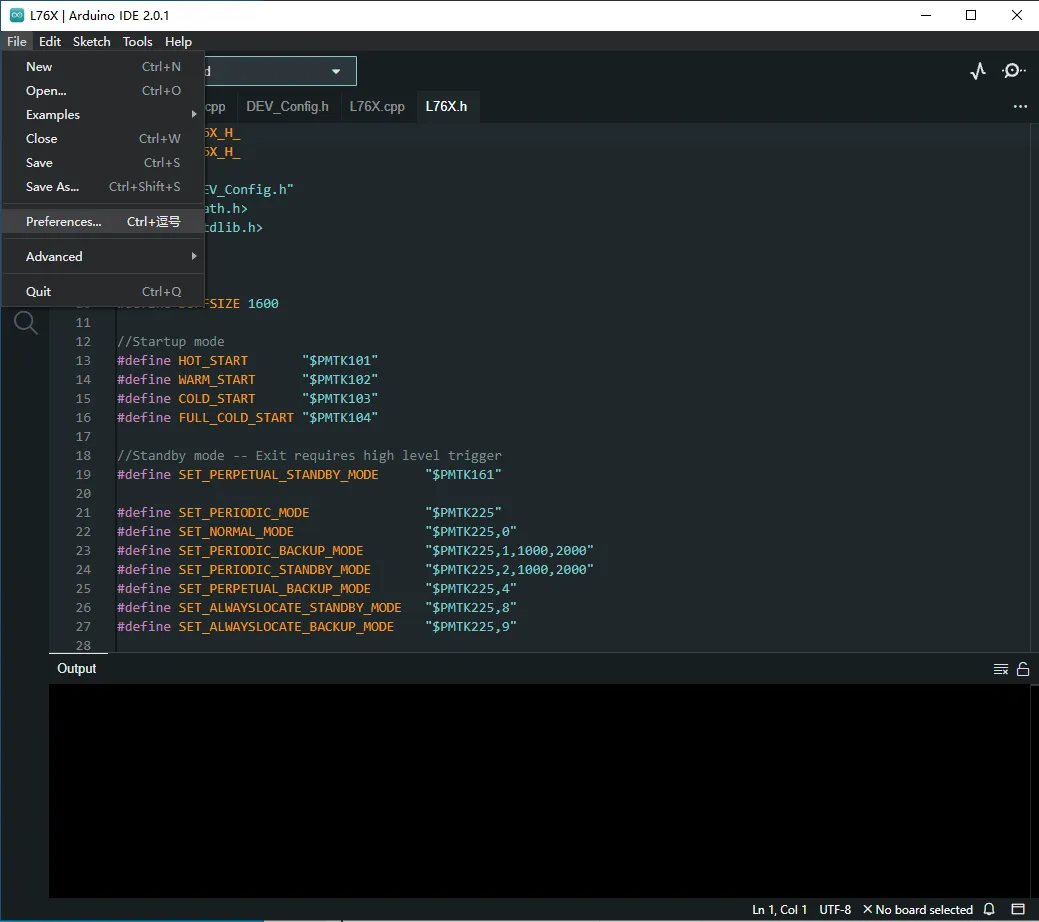

  1. 打开Arduino IDE，点击左上角的文件，选择首选项

L76K ESP321

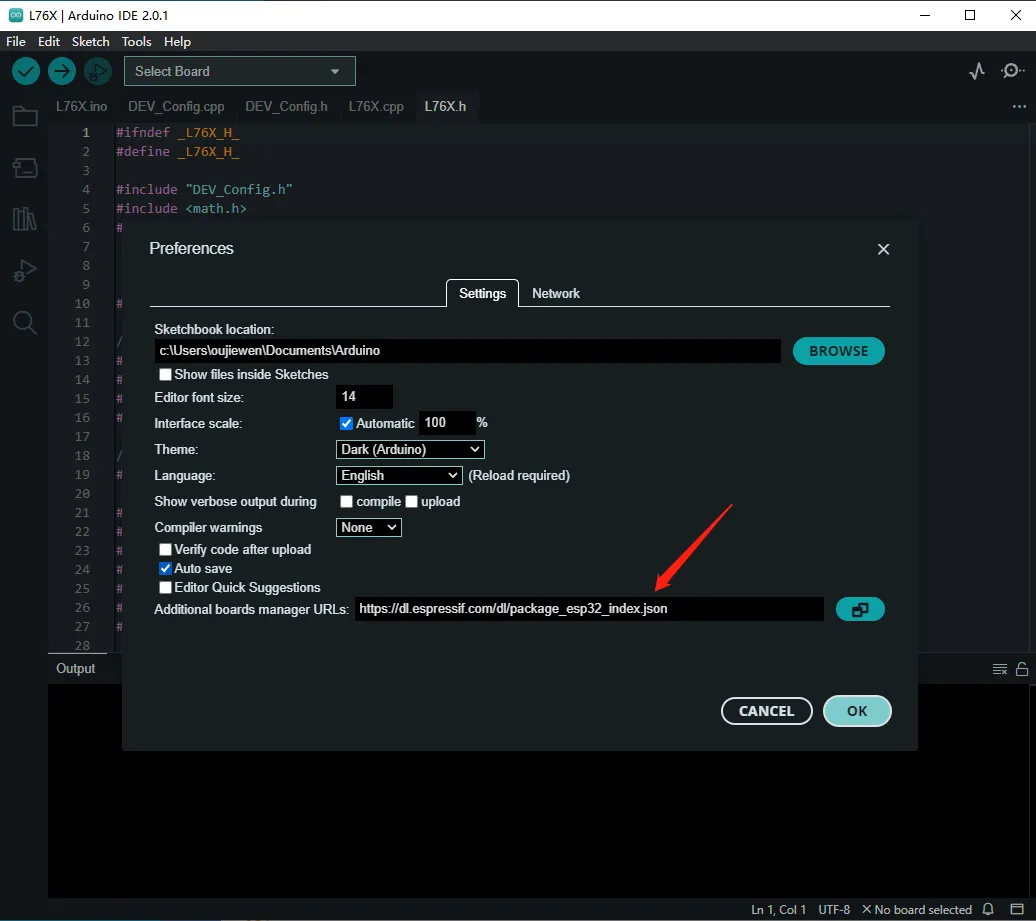

  1. 在附加开发板管理器网址中添加如下链接，然后点击OK

    https://dl.espressif.com/dl/package_esp32_index.json

L76K ESP322

注意：如果您已经有 ESP8266 板 URL，您可以使用逗号分隔 URL，如下所示：

https://dl.espressif.com/dl/package_esp32_index.json，http://arduino.esp8266.com/stable/package_esp8266com_index.json

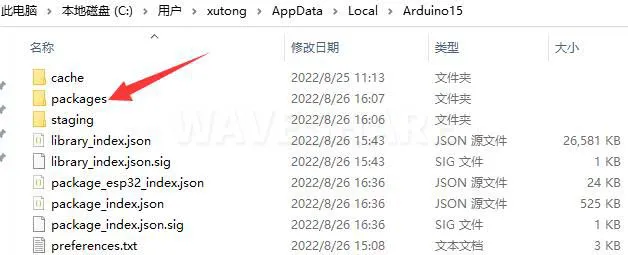

  1. 下载packages压缩包，将解压的packages文件复制到如下路径下

    C:\Users\xutong\AppData\Local\Arduino15

ESP32平台安装包水印

注意：将里面用户名：xutong替换成自己的用户名

硬件连接​

连接ESP32的时候，选择用4PIN排线连接，请参考下方的引脚对应表格
使用的是排针或者PH2.0 4PIN接口，需要对照以下表格连线

ESP32连接引脚对应关系

LCDESP32ESP32
引脚编号
VCC5V/3.3V
GNDGND
SCLGPIO22
SDAGPIO21

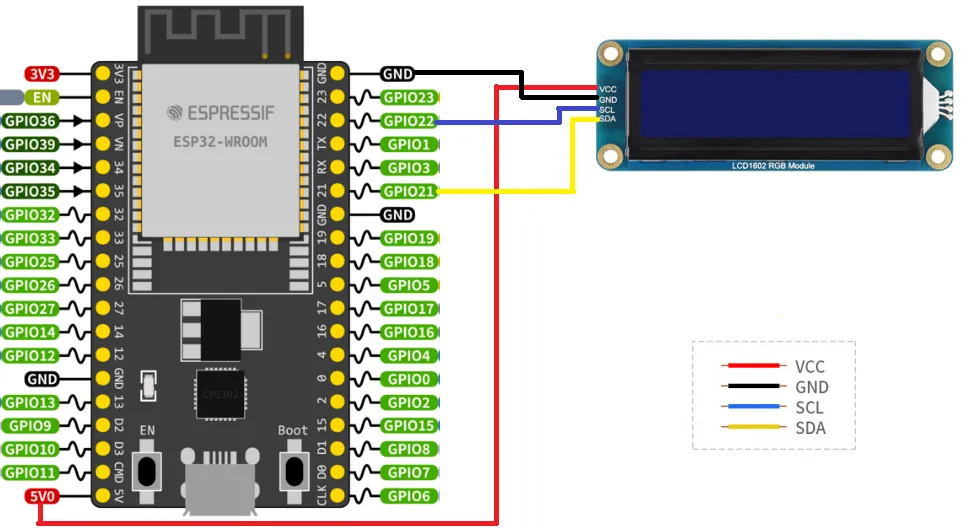

以LCD1602 Module使用的是PH2.0 4PIN接口为例，对照上述表格连接在ESP32上即可： （请按照引脚定义表格连接，图中排线颜色仅供参考，以实际颜色为准。）
接入ESP32 如下图。

ESP32 LCD1602 connect

Arduino IDE使用​

到资料里面下载本示例程序，进入ESP32文件夹，双击打开test.ino文件，Arduino IDE会自动加载同一文件夹下的驱动库，选择正确的驱动板型号和其对应的端口号，点击上传按钮自动开始编译上传程序，上传成功后程序自动运行。
