搭配 Jetson 使用
硬件连接
连接Jetson nano的时候，选择用4PIN排线连接，请参考下方的引脚对应表格
使用的是排针或者PH2.0 4PIN接口，需要对照以下表格连线
Jetson nano连接引脚对应关系
| LCD | Jetson nano | Jetson nano |
|---|---|---|
| BCM2835编码 | Board物理引脚序号 | |
| VCC | 3.3V | 3.3V/5V |
| GND | GND | GND |
| SCL | SCL.1 | 5 |
| SDA | SDA.1 | 3 |

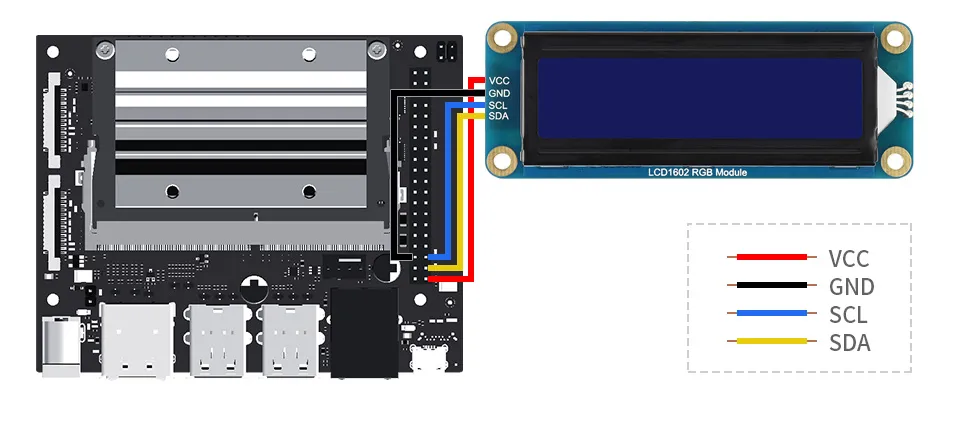

以LCD1602 Module使用的是PH2.0 4PIN接口为例，对照上述表格连接在Jetson nano上即可： （请按照引脚定义表格连接，图中排线颜色仅供参考，以实际颜色为准。）
接入Jetson nano 如下图。
示例程序
cd ~
wget https://www.waveshare.net/w/upload/d/db/LCD1602_I2C_Module_code.zip
unzip LCD1602_I2C_Module_code.zip
cd ~/LCD1602_I2C_Module_code/Jetson\ Nano
sudo chmod 777 *
cd python/
sudo python time_test.py #自动获取本地时间并显示在LCD上的程序
