LCD1602 I2C Module (Blue) 产品说明

SKU	产品
待补	LCD1602 I2C Module (Blue)

产品简介

• 我们的 LCD1602 模块是通过I2C协议进行控制，适用于树莓派、树莓派 Pico、ESP32、Arduino和Jetson nano等平台。相比传统的并行接口，I2C大大简化了接线，并节省了GPIO引脚，非常适合嵌入式项目和快速原型设计。
• 该显示屏有三种可选背光颜色：蓝色、绿色和灰色，用户可以根据需求选择合适的背景色来提升显示效果或匹配项目主题。

产品特性

• I2C接口，只需两根线即可直接控制，方便接入多种控制板
• 最多可以显示16 X 2个字符，支持屏幕滚动、光标移动等功能
• 外观精美小巧，做工精致美观，采用高集成度设计，性能稳定，做工精细，尺寸小巧，整体尺寸87 * 32* 13 mm
• 板载AiP31068L LCD驱动芯片跟SN3193 背光驱动芯片
• 提供完善的配套资料手册(用户使用手册/示例程序)

产品参数

参数名称	参数
工作电压	3.3V/5V
工作电流	5V：26mA
3.3V：13mA
通信接口	I2C
I2C地址	LCD：0x7C
LED：0x6B
屏幕类型	液晶屏
控制芯片	LCD：AiP31068L
LED：SN3193
产品尺寸	87.0 x 32.0 x 13.0 mm

接口说明

功能引脚	描述
VCC	3.3V/5V 电源正
GND	电源地
SCL	I2C时钟线
SDA	I2C数据线

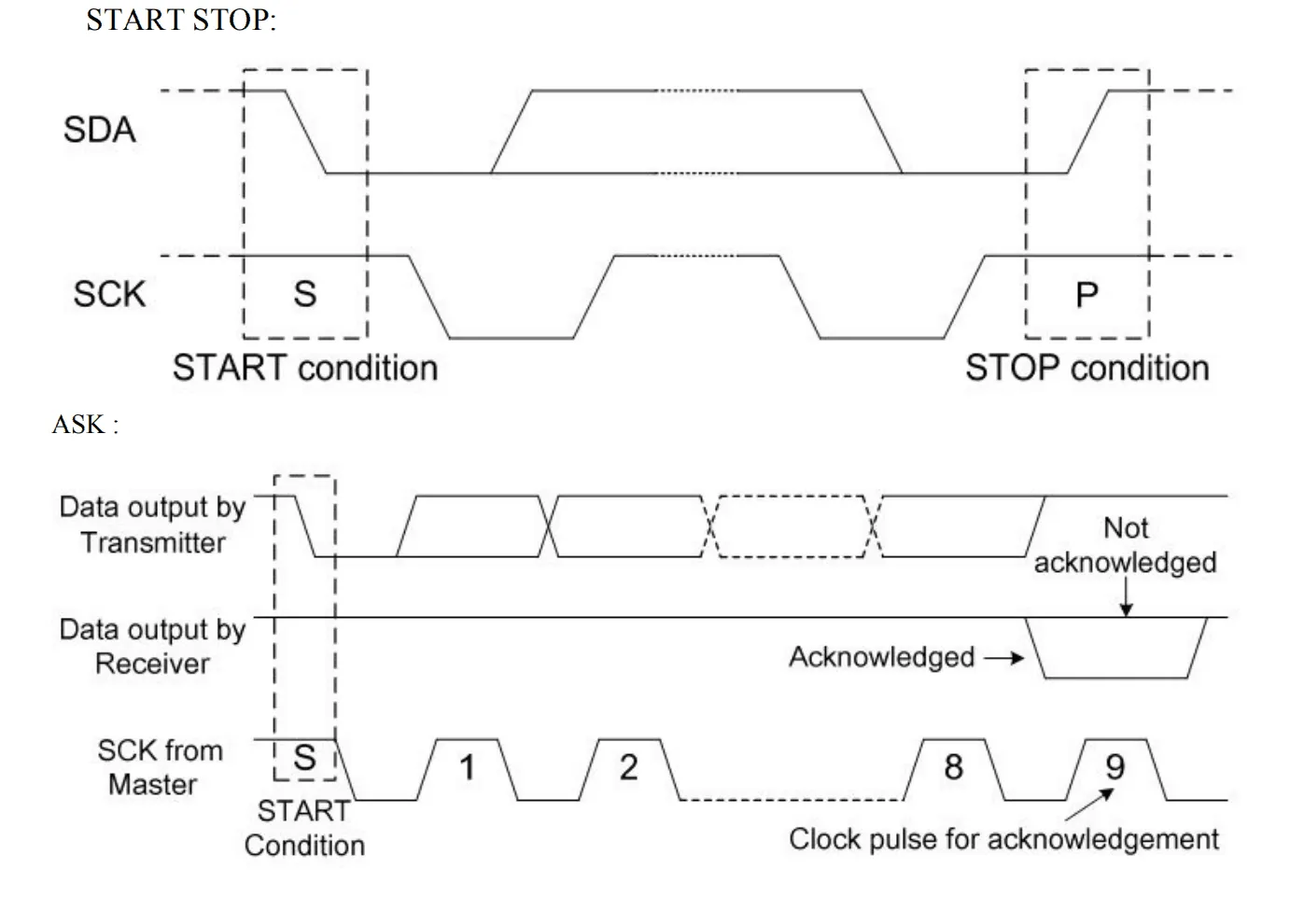

通信协议

信息

详见:LCD1602 Module 手册
