M.2-PCM5122-AUDIO-HAT

M.2-PCM5122-AUDIO-HAT

M.2-PCM5122-AUDIO-HAT 是一款可以搭配树莓派使用的扩展板，强大功能，板载 PCM5122 专业立体声编解码芯片，最高支持 384KHz 采样频率与最高支持 32bit 分辨率，板载标准 3.5mm 耳机接口、 RCA 端口与 M.2 M KEY 硬盘接口方便用户使用。

产品特性​

  • 禁止带电时拔插除音频接口之外的任何设备接口
  • 板载 M.2 M KEY 接口，支持 NVMe 硬盘协议（或者 PCIE 协议的 AI 模块）
  • 3.5mm 耳机接口 （不支持麦克风），可通过外接耳机播放音乐
  • 板载 RCA 端口，可适用于音箱功放等多种工作场景
  • 最高支持采样频率 384KHz
  • 最高支持 32bit 分辨率

产品尺寸​

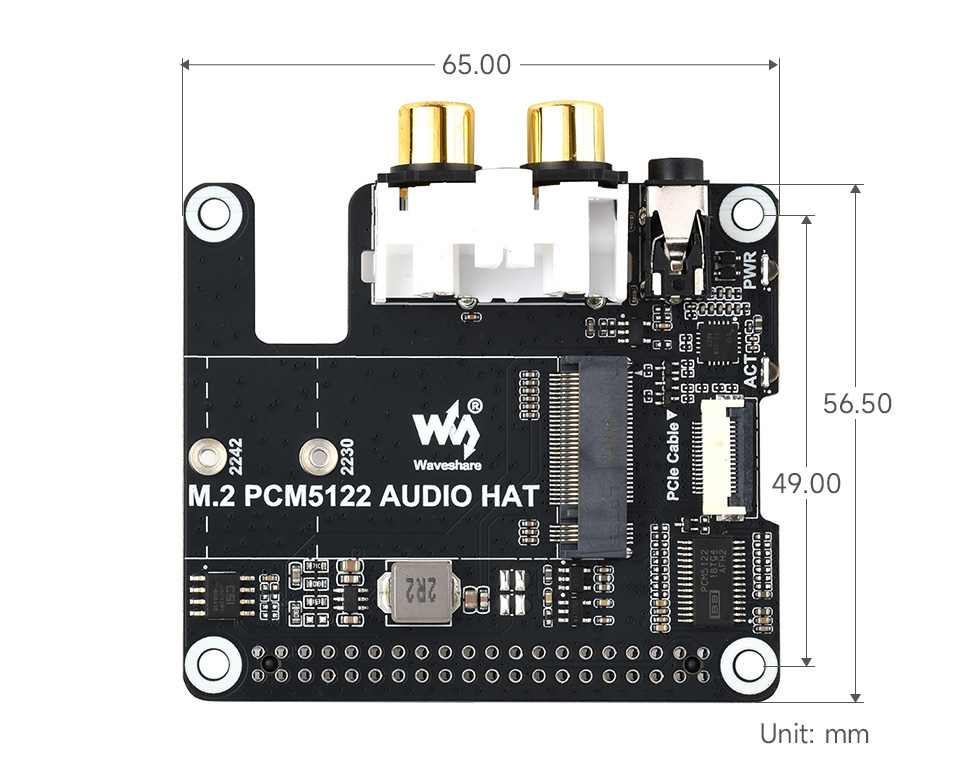

M.2-PCM5122-AUDIO-HAT 产品尺寸

开发相关​

NVMe(M.2 M KEY)​

NVMe SSD 引导启动​

  • 先使用 SD 卡启动树莓派，先挂载测试一下 NVMe 硬盘，确保硬件可以正常工作
  • NVMe SSD 引导启动：引导启动配置教程

音频接口​

危险

上电前必须连接好模块才可正常识别到设备

注意
  • 产品占用的 I2C 地址为 0x4C(控制) 与 0x50(固件)
  • 当连接耳机时，RCA 端口将会静音，音频信号将从耳机接口输出
