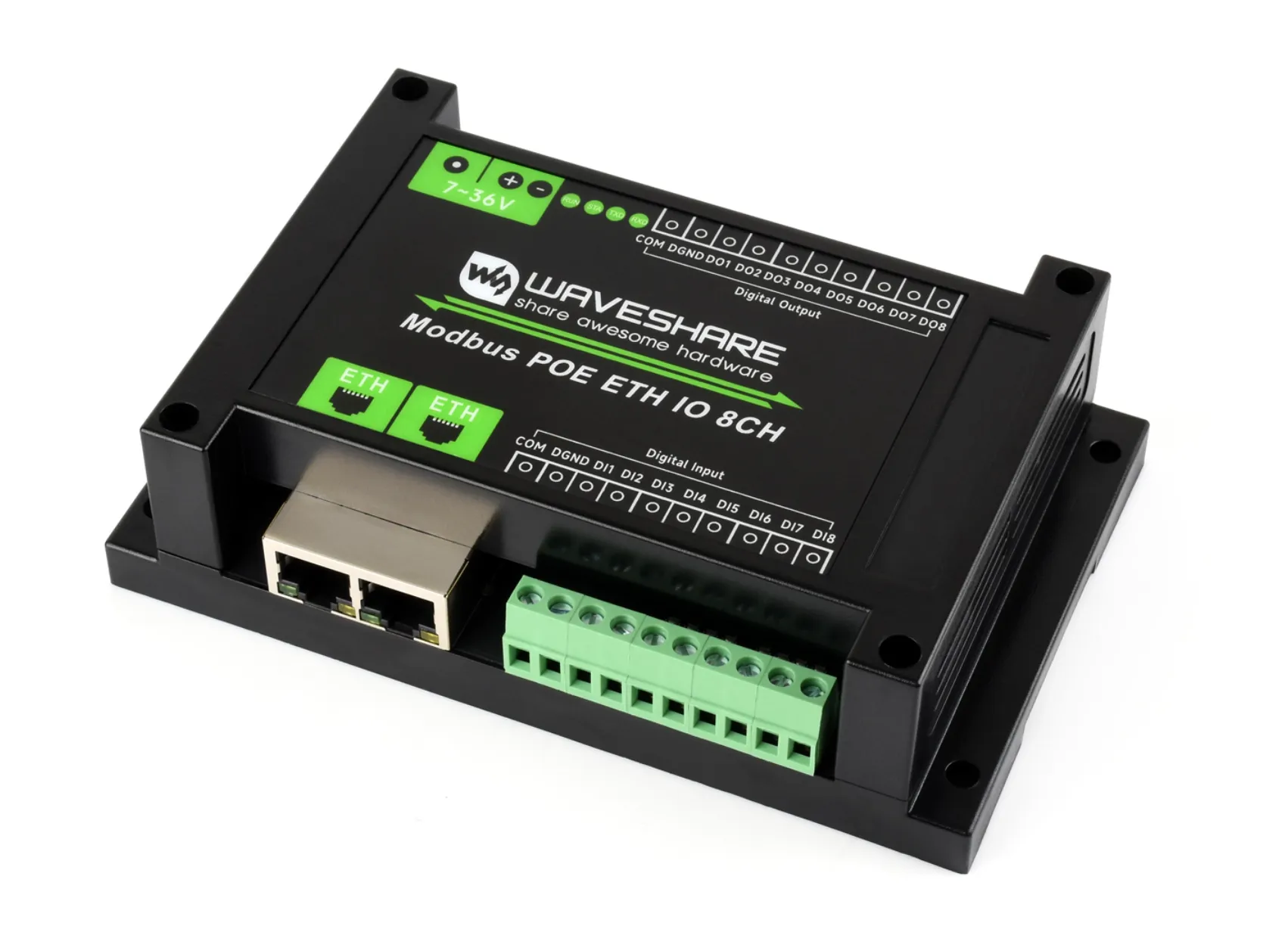

Modbus POE ETH IO 8CH

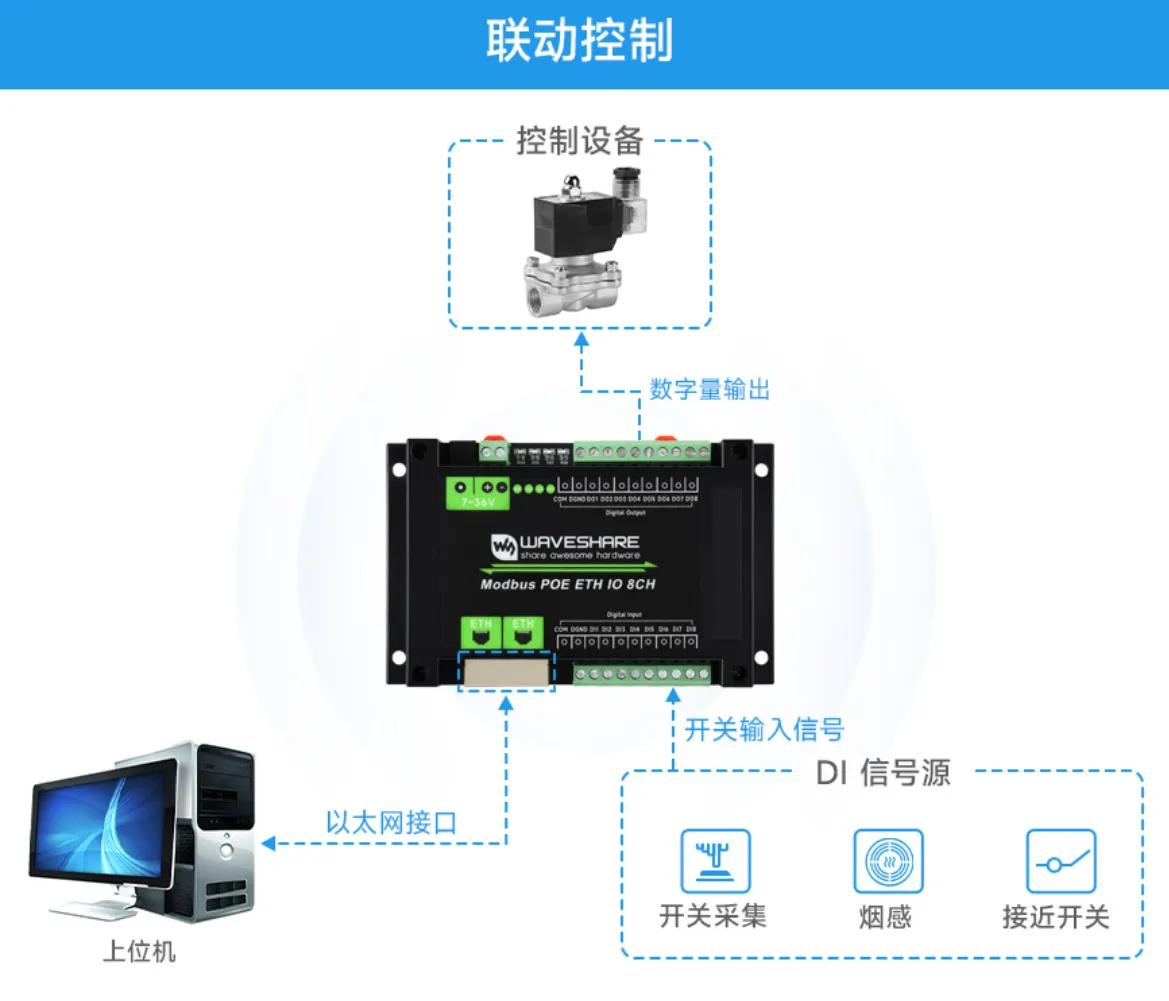

本产品是一款工业级双以太网接口控制的 8DI / 8DO 数字量隔离型输入输出模块，支持无源输入/有源输入，采用 Modbus RTU/Modbus TCP 协议，支持 PoE 网口供电。本产品操作简单，具有通信速度快、稳定、可靠、安全等特点，可适用于各种通信要求较高的工控设备或应用。

参数	规格
供电电压	DC 7 ~ 36 V
供电方式	PoE 网口，DC 5.5*2.1 电源接口或接线端子 (7 ~ 36 V)
通信接口	PoE 网口，支持 IEEE 802.3af 标准

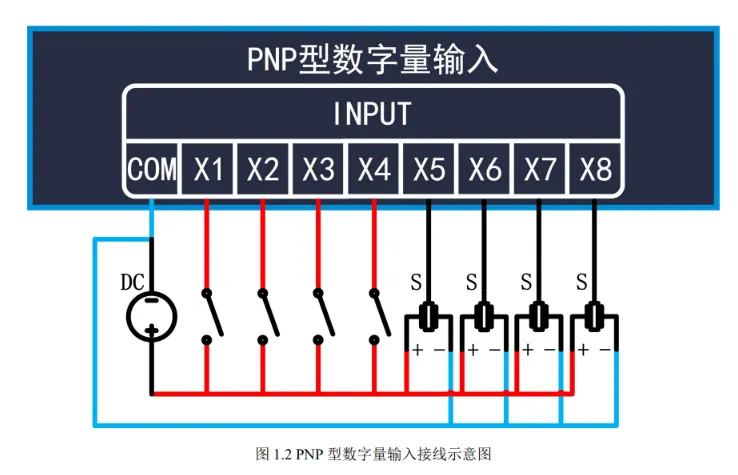

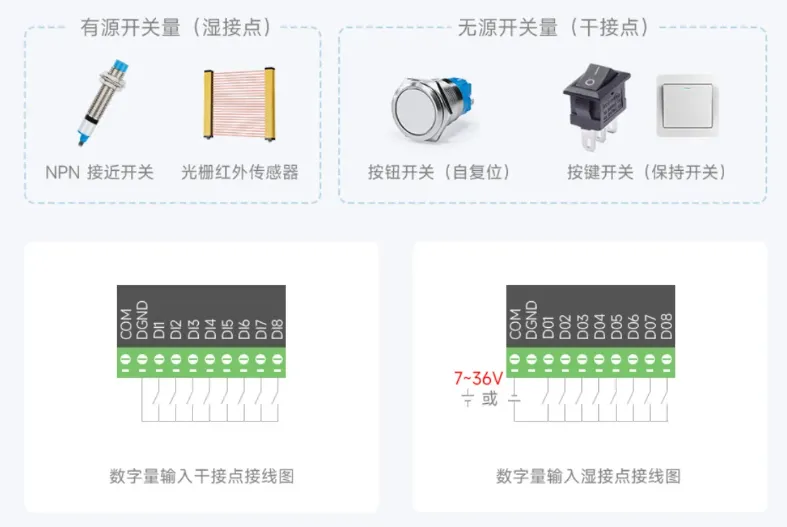

数字输入	8DI，5 ~ 36 V，无源输入/有源输入 (NPN 型或 PNP 型），内置双向光耦

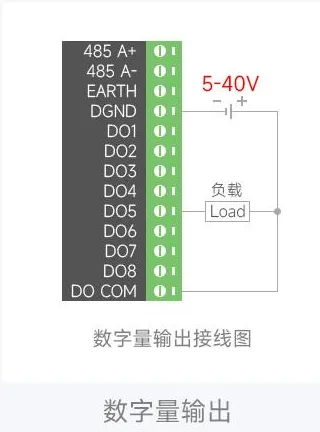

数字输出	8DO，5 ~ 40 V，开漏输出，输出负载 500 mA/通道 (MAX)
Modbus 协议	Modbus RTU 协议或 Modbus TCP 协议

指示灯	状态说明
RUN 灯	网口运行指示灯，网口工作正常后，会输出周期为 2 秒的方波。
STA 灯	MCU 指示灯，MCU 正常工作时闪烁。
TXD 灯	发送指示灯，发送数据时灯亮。
RXD 灯	接收指示灯，接收数据时灯亮。

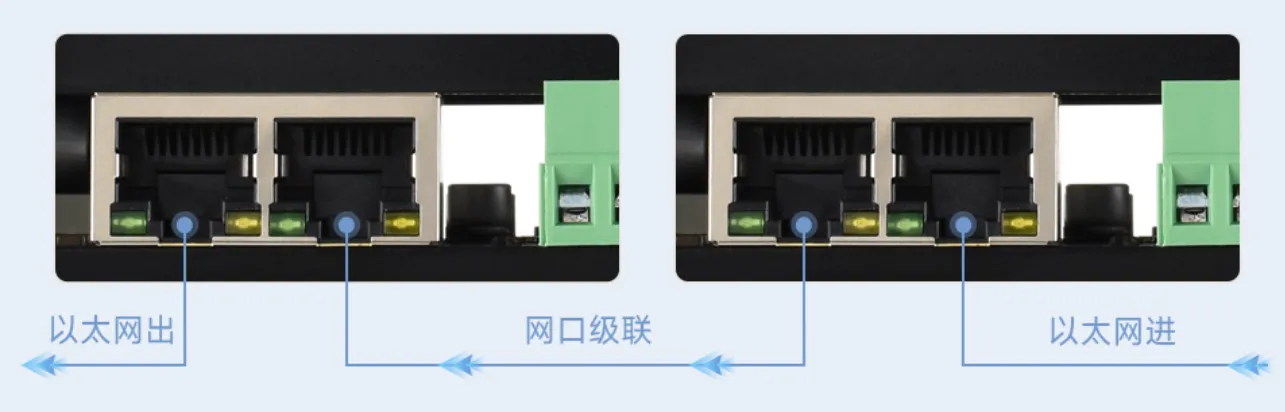

左网口绿色灯	网口 1 连接以太网后亮。
右网口绿色灯	网口 2 连接以太网后亮。
左网口黄色灯	TCP 连接建立后黄灯亮，可用于模块是否和上位机软件建立通讯链路。
右网口黄色灯	数据活动灯，当网口有数据传输时，黄色灯状态会改变，可以用于判断是否有数据传输。
