Modbus RTU DC Monitor

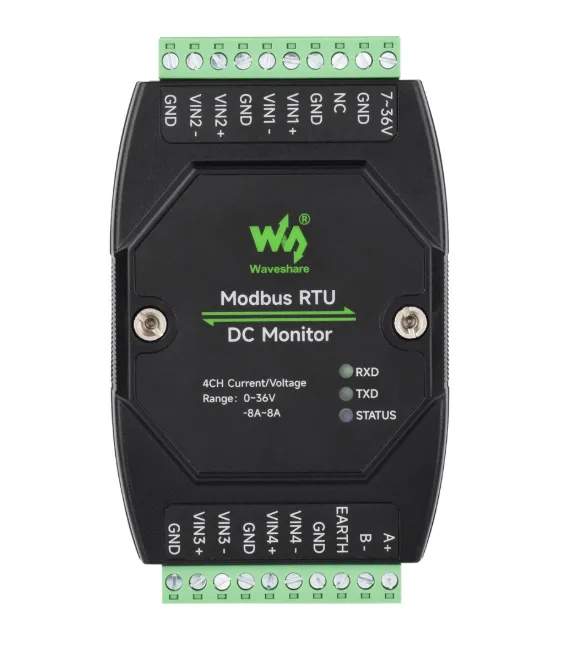

本产品是一款工业标准款电流和功率监测模块，4 通道同步采集，采用 Modbus RTU 协议，可通过 RS485 接口监测通道的电流、电压、功率。内置电源隔离、光耦隔离、自恢复保险丝和 TVS 等保护电路。

产品参数

参数	说明
通信接口	RS485
通信波特率	4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
默认通信格式	9600, N, 8, 1
Modbus 协议	标准 Modbus RTU 协议
供电电压	DC 7 ~ 36 V
采集电阻	0.002 Ω 1%
采集电压范围	0 ~ 36 V
采集电流范围	± 8 A
分辨率	0.8 mA

指示灯说明

指示灯	状态说明
status 灯	状态指示灯，MCU 正常工作时闪烁。
TXD 灯	发送指示灯，发送数据时灯亮。
RXD 灯	接收指示灯，接收数据时灯亮。

硬件接口说明

模块可以测量四通道的电流电压，每个通道都可以单独工作，四个通道分别对应 (IN1+ IN1-),(IN2+ IN2-),(IN3+ IN3-) 和 (IN4+ IN4-)。

INx+ 和 INx- 分别表示电流的输入和输出，模块通过测量 INx+和 INx-串联的采样电阻差分电压得到流过电流大小。模块可以测试双向电流，所有输入输出反接也可以。

特别注意：测量不同的电源需要接 GND 共地，否则不能测量总线电压，只能测到差分电压和电流。

硬件连接说明

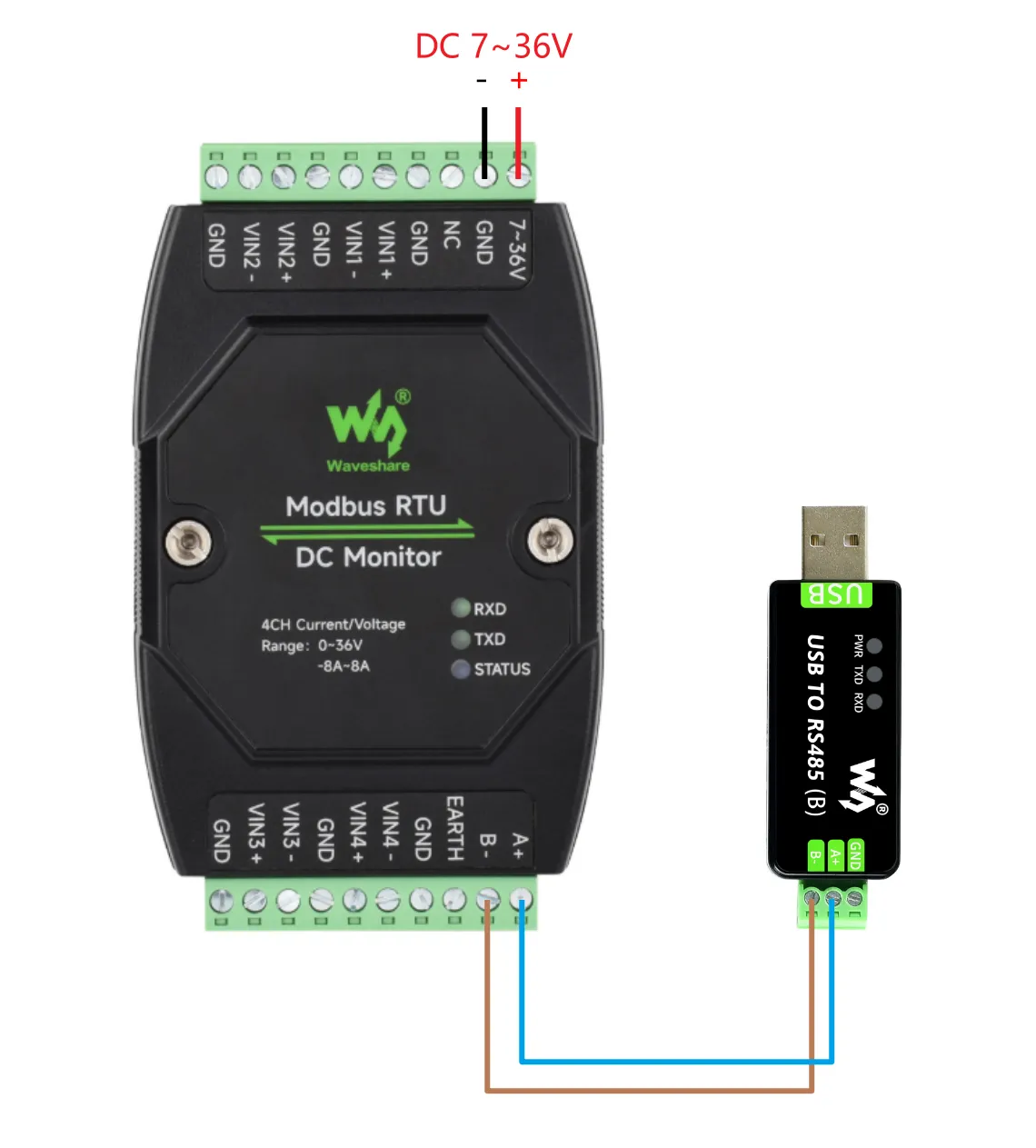

将 USB TO 485 和目标板通过杜邦线，将 A-->A 和 B-->B 相连，如下图所示：
