软件测试
演示介绍了下面两种软件的操作方式。 SSCOM 串口调试助手操作更方便，免安装，指令完整显示分析更方便，缺点是数据不直观。 Modbus Poll 软件是直接对寄存器操作，数据显示更方便观察，缺点是指令不完整显示，需熟悉 Modbus 寄存器操作。
可选任意一种方式测试，首次测试建议使用SSCOM串口调试助手软件。
SSCOM 串口调试助手
-

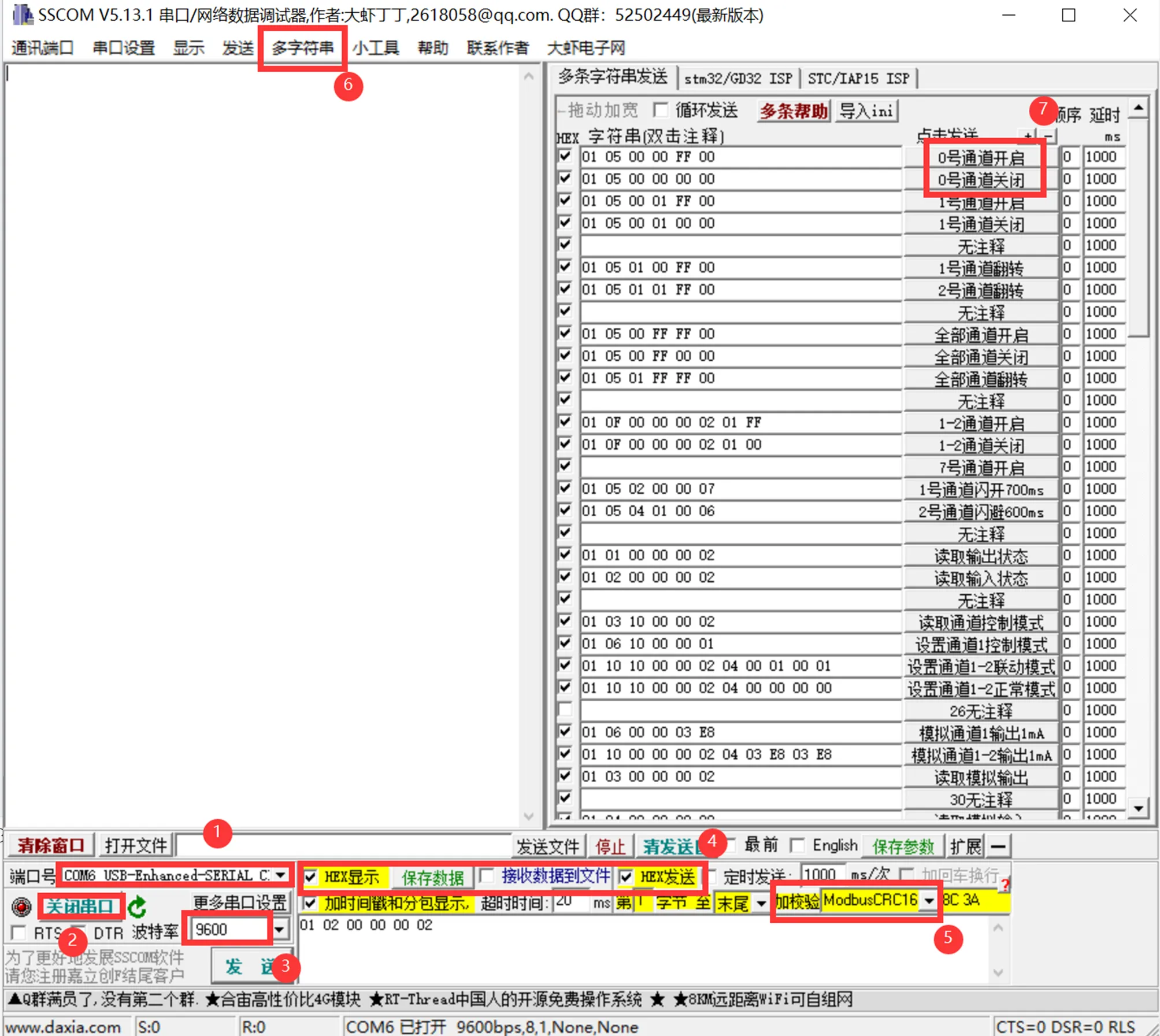

下载 SSCOM 串口调试助手 并在电脑上打开，打开对应的端口号，设置波特率为 9600，选择 hex 发送和接收，加检验选择 Modbus CRC16 校验，点击 多字符串 打开多条字符串发送窗口，点击对应的功能即可发送对应的命令，
- 开启通道1继电器
注意模块出厂默认为正常模式，继电器可以直接指令控制，如果有指令正常返回，但继电器没动作，可能模块已改为其他控制模式，可通过读取继电器控制模式指令查询。
- 开启通道1继电器
-

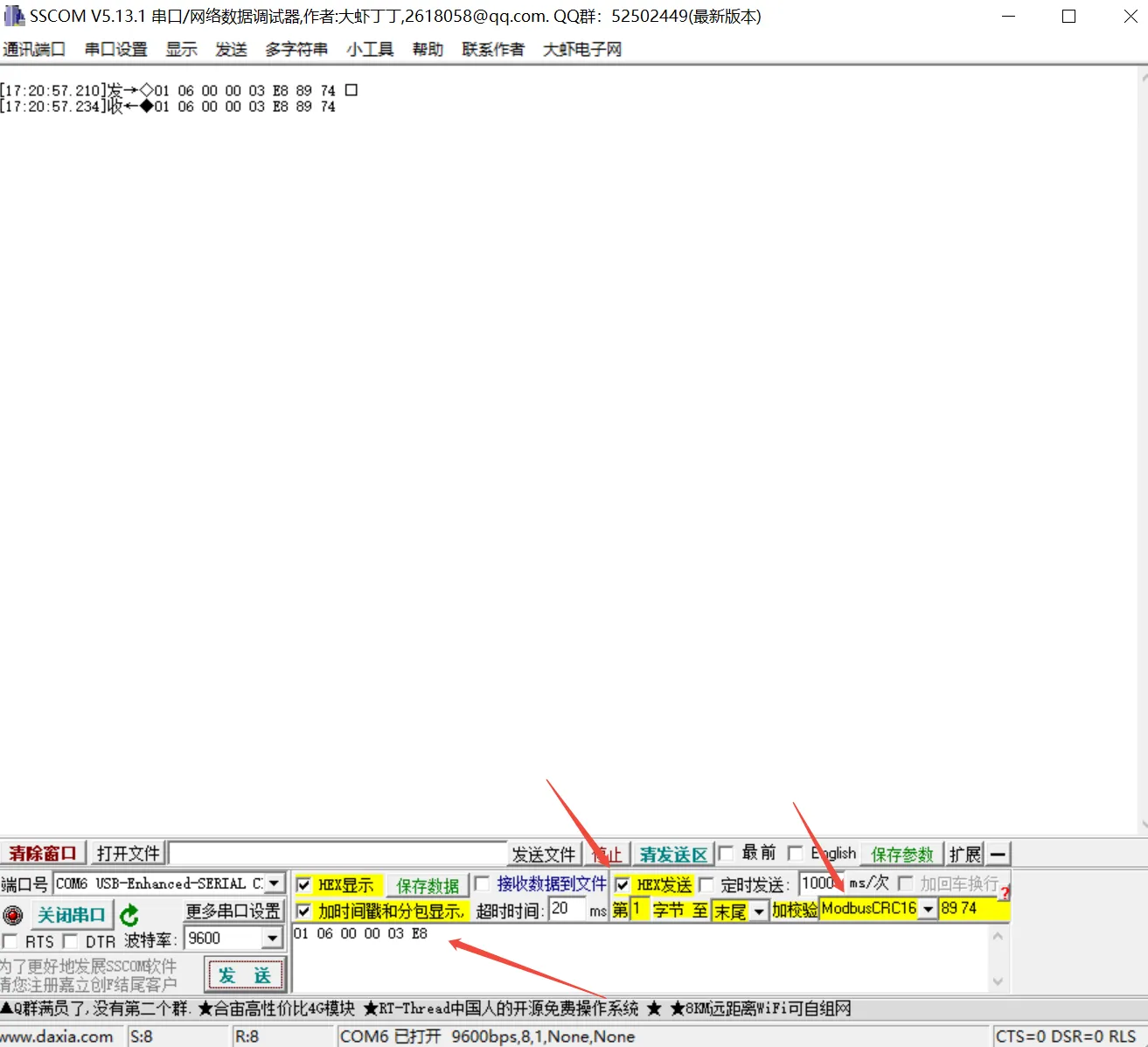

如果需要发送其他命令则选择 HEX 发送，加检验选择 Modbus CRC16 校验，输入命令的前六个字节,点击发送,软件会自动添加 CRC 验码。 例如发送如下指令，可以设置模拟通道1输出1mA
01 06 00 00 03 E8
更多详细的控制指令请查看开发协议。
Modbus Poll 软件
继电器输出
-
串口软件不方便观察数据，可以选择 Modbus Poll 软件 读取数据。下载并安装 Modbus Poll 软件。
-

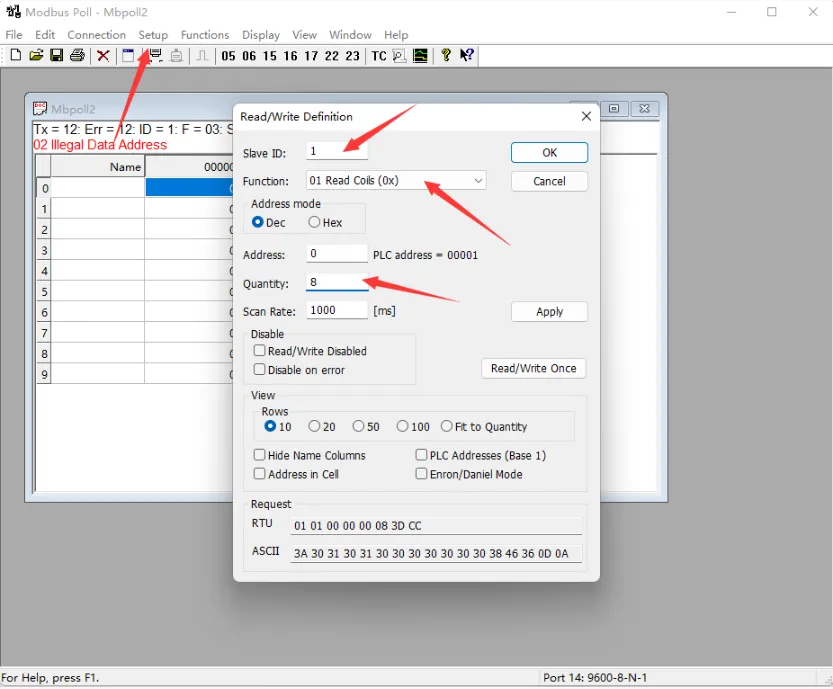

打开软件，选择setup->Read/Write Definition，Slave ID选择实际设备地址，Function选择01 Read Coils功能码，Quantity改为2通道。点击OK确认。
-

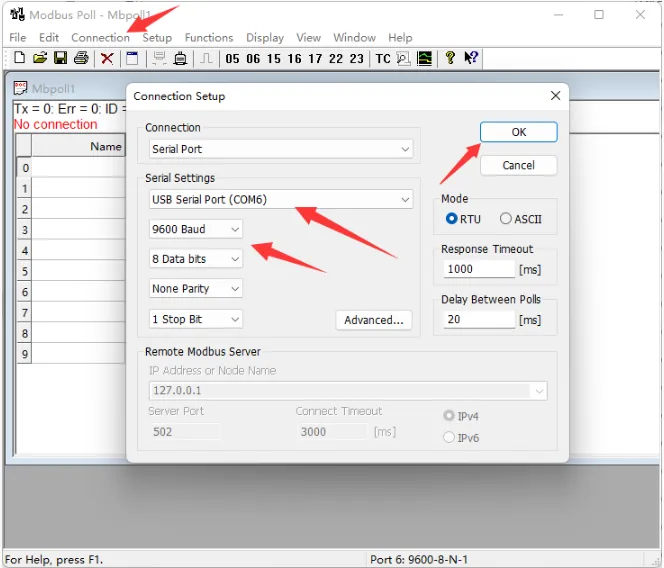

选择Connection->Connect...，选择对应的串口，波特率为9600,八位无校验模式。点击OK连接。
-

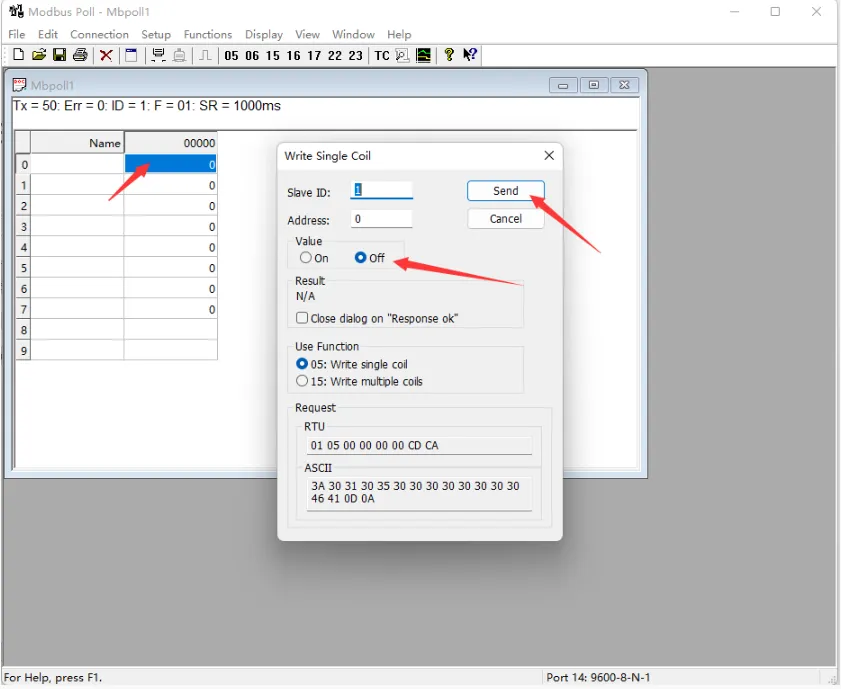

连接正常后则可以查看当前输出通道状态，选择对应通道后，双击状态值即可跳出发送页面，选择ON或OFF，然后发送即可控制对应的继电器开合。
数字量输入
-

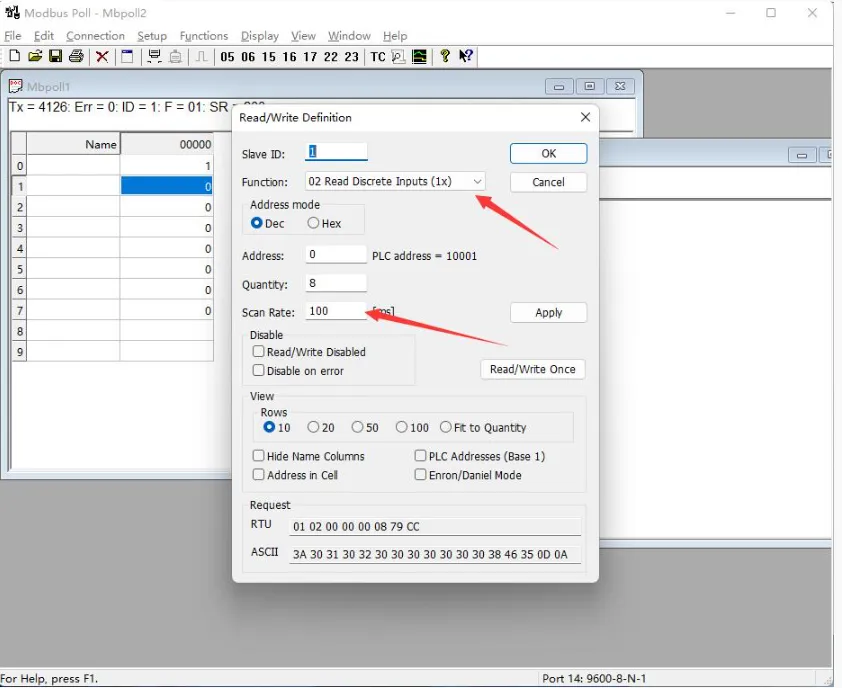

选择File-New新建一个窗口，选择setup->Read/Write Definition，Slave ID选择实际设备地址，Function选择02 Read Discrete Inputs功能码，Address设置为0，Quantity设置为2通道，Scan Rate改为100ms。点击OK确认。
-

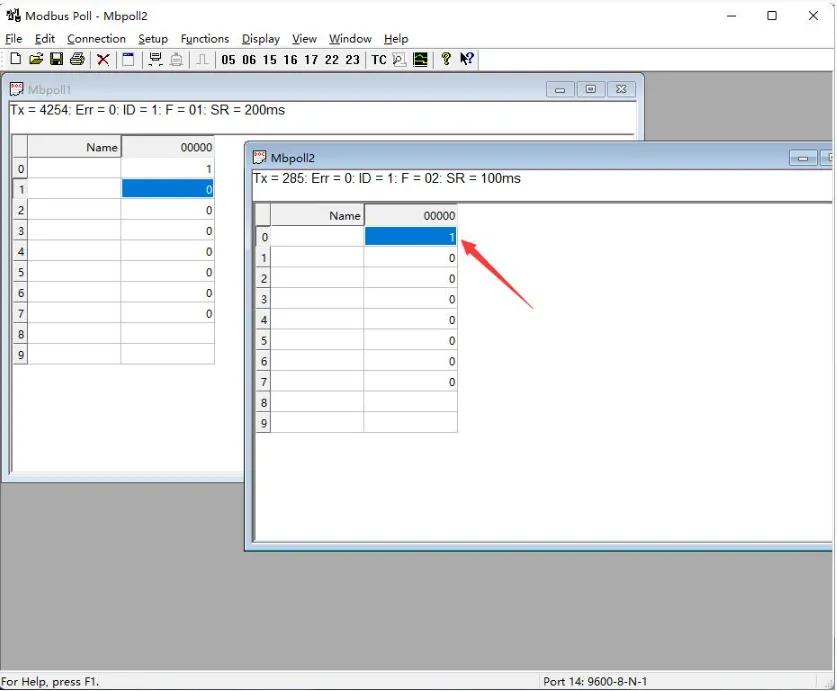

新建窗口2可以显示当前输入状态，改变输入接口电平，对应的数值也会改变。

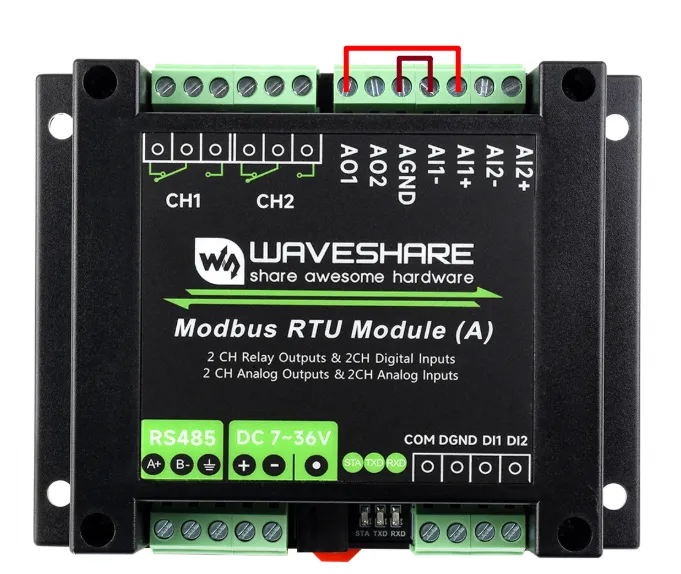

建议以下测试以 AO1 和 AI2 为例进行说明。如需实现相同的测试效果，请先完成接线，再设置电流输出参数；请勿在接线完成前启用电流输出。
电流输出
-

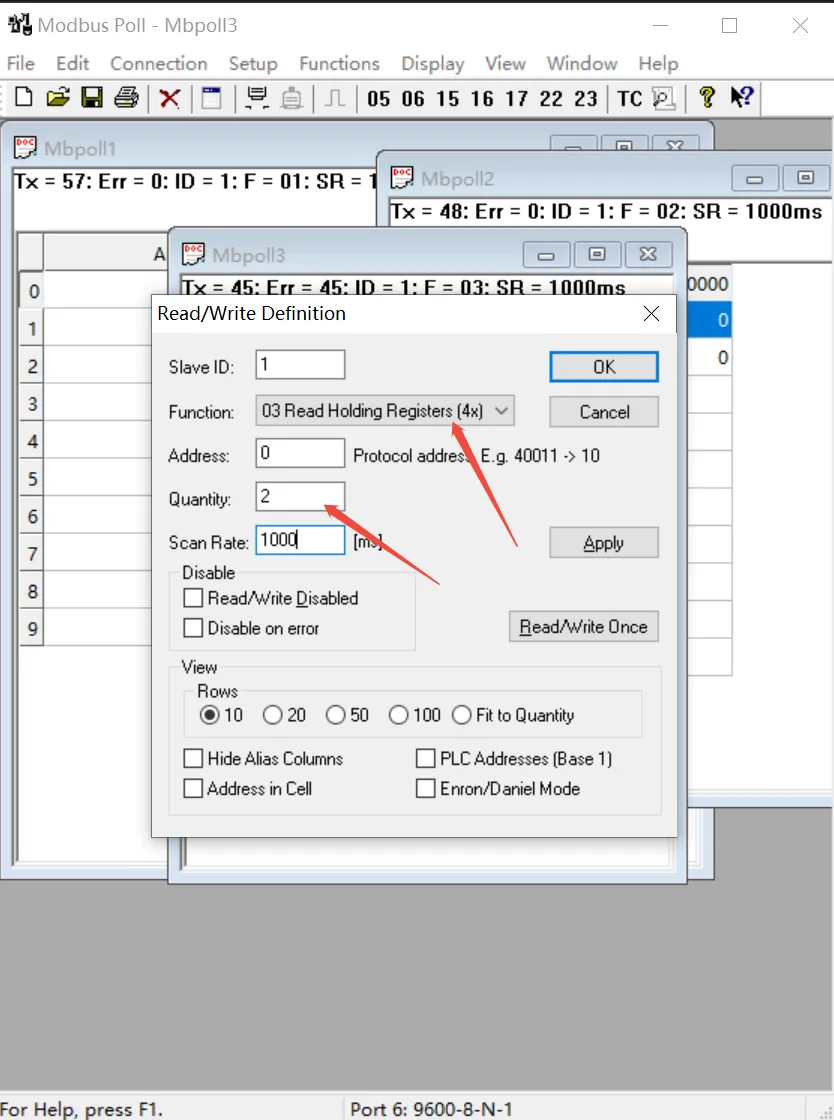

选择File-New新建一个窗口，选择setup->Read/Write Definition，Slave ID选择实际设备地址，Function选择03 Read Holding Registers功能码，Address设置为0，Quantity设置为2通道，Scan Rate改为100ms。点击OK确认。
-

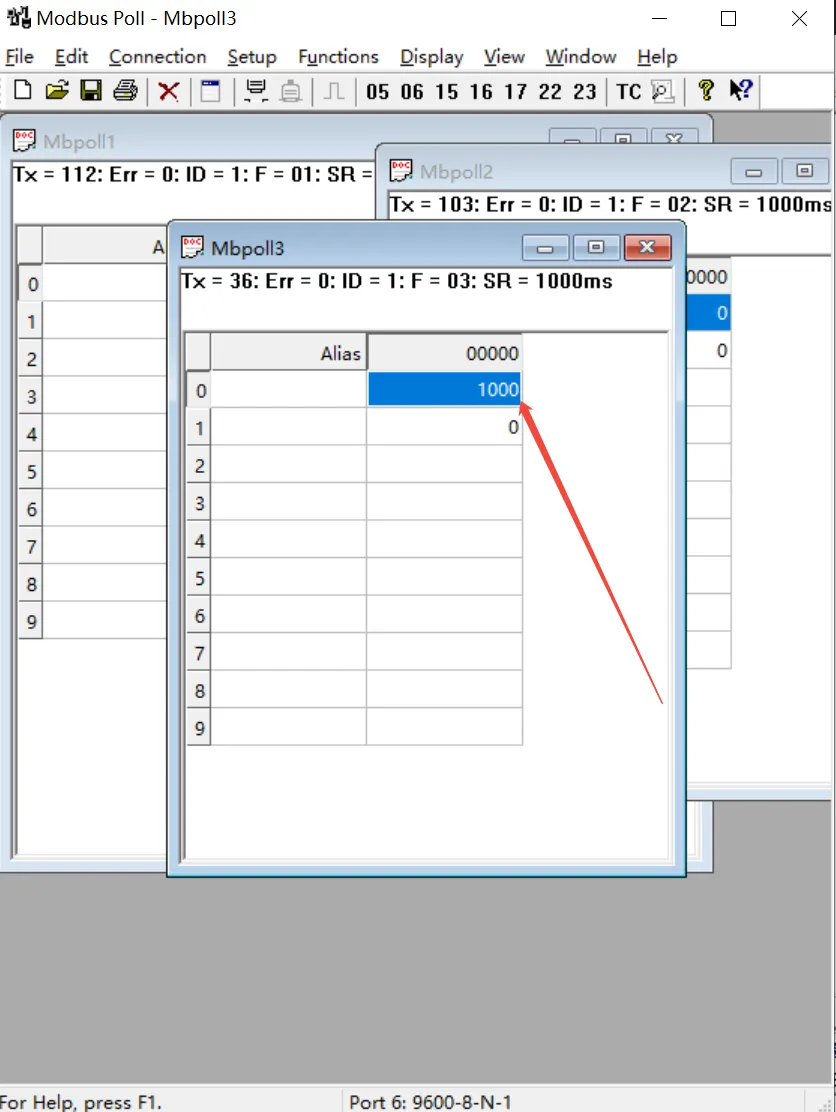

新建的窗口 3 可显示当前电流输出通道对应的寄存器值，调整输出电流大小后，对应的数值也会改变。
模拟输入通道数据类型
-

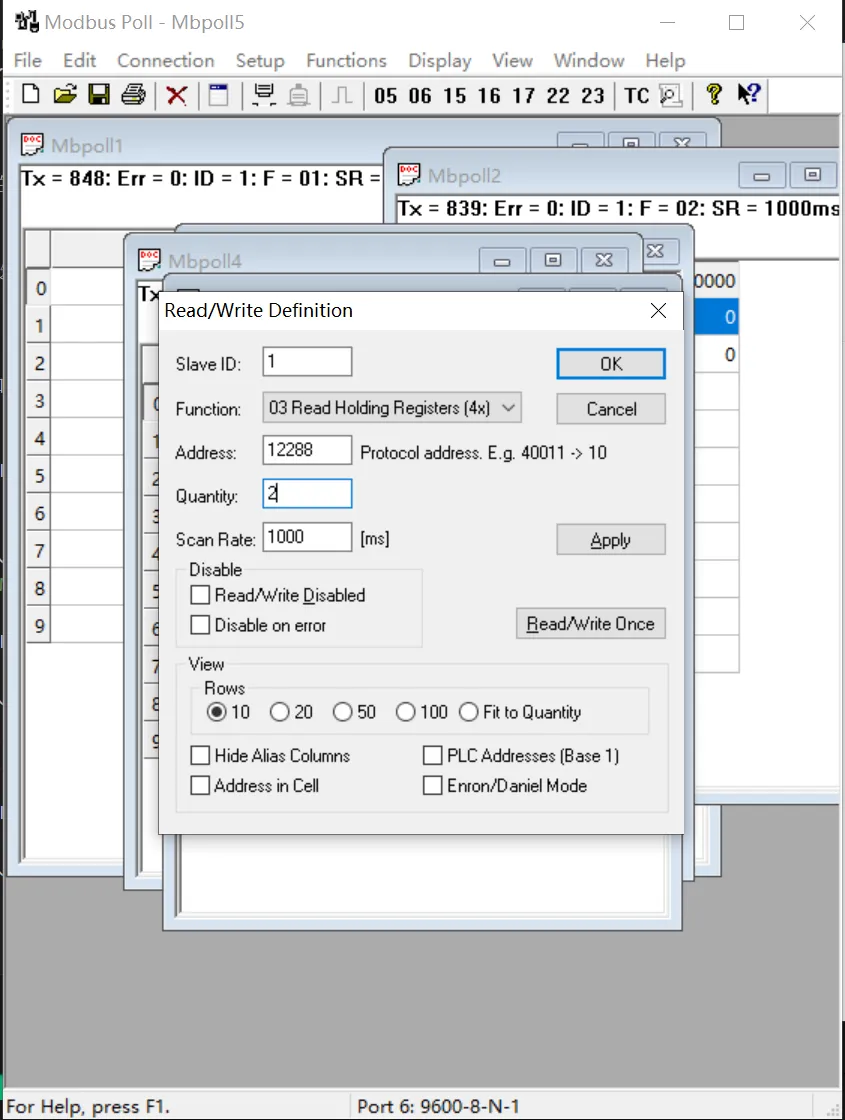

选择File-New新建一个窗口，选择setup->Read/Write Definition，Slave ID选择实际设备地址，Function选择03 Read Holding Registers功能码，Address设置为12288，Quantity设置为2通道，Scan Rate改为100ms。点击OK确认。
-

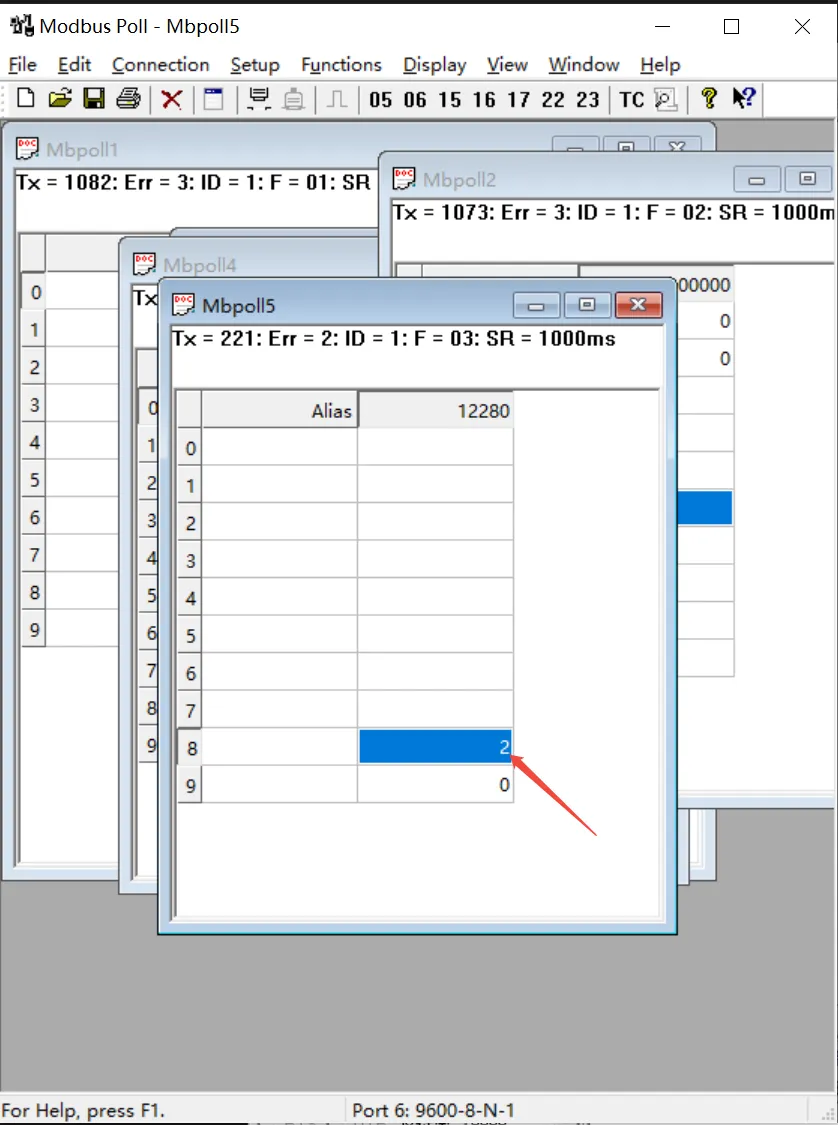

新建的窗口 4 可显示当前模拟输入通道的数据类型。修改模拟输入通道的数据类型为02 （0 ~ 20 mA 量程）后，对应寄存器值会发生变化。
模拟量输入
-

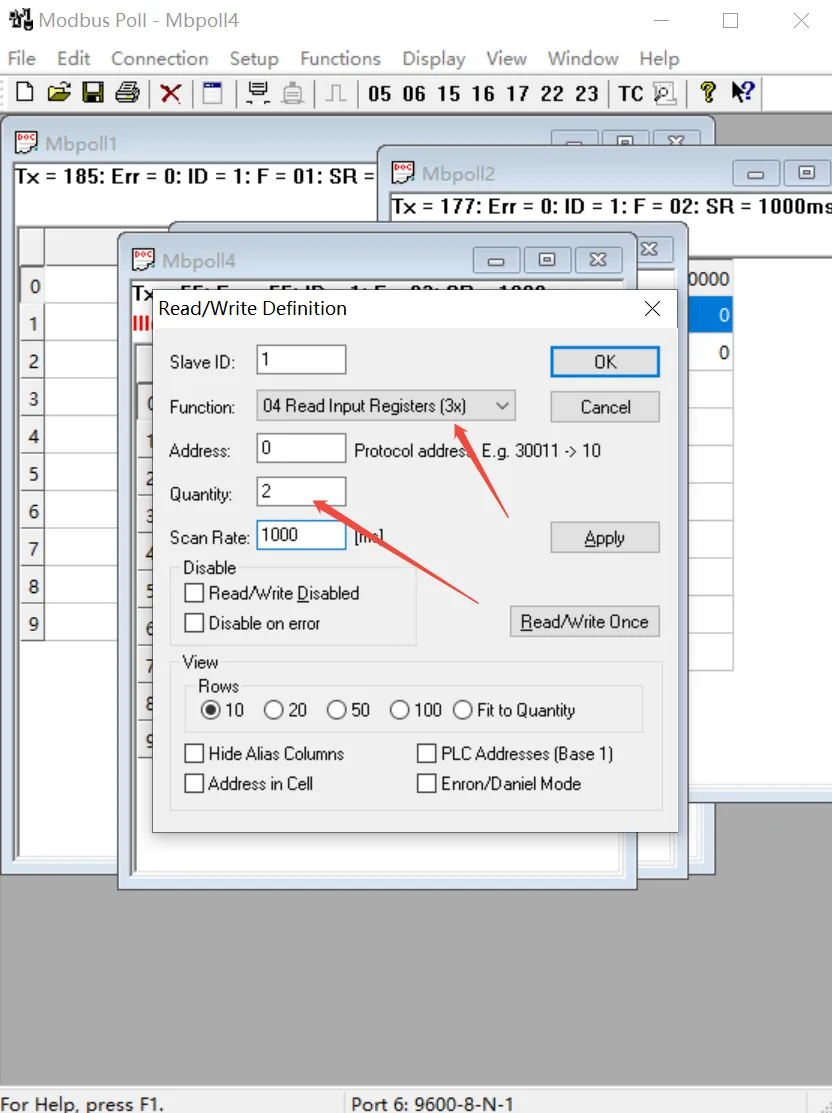

选择File-New新建一个窗口，选择setup->Read/Write Definition，Slave ID选择实际设备地址，Function选择04 Read Input Registers功能码，Address设置为0，Quantity设置为2通道，Scan Rate改为100ms。点击OK确认。
-
新建的窗口 5 可显示当前模拟输入通道的采集值。调整输出通道的电流后，输入通道采集到的电流值会随之变化，对应寄存器值也会同步更新。

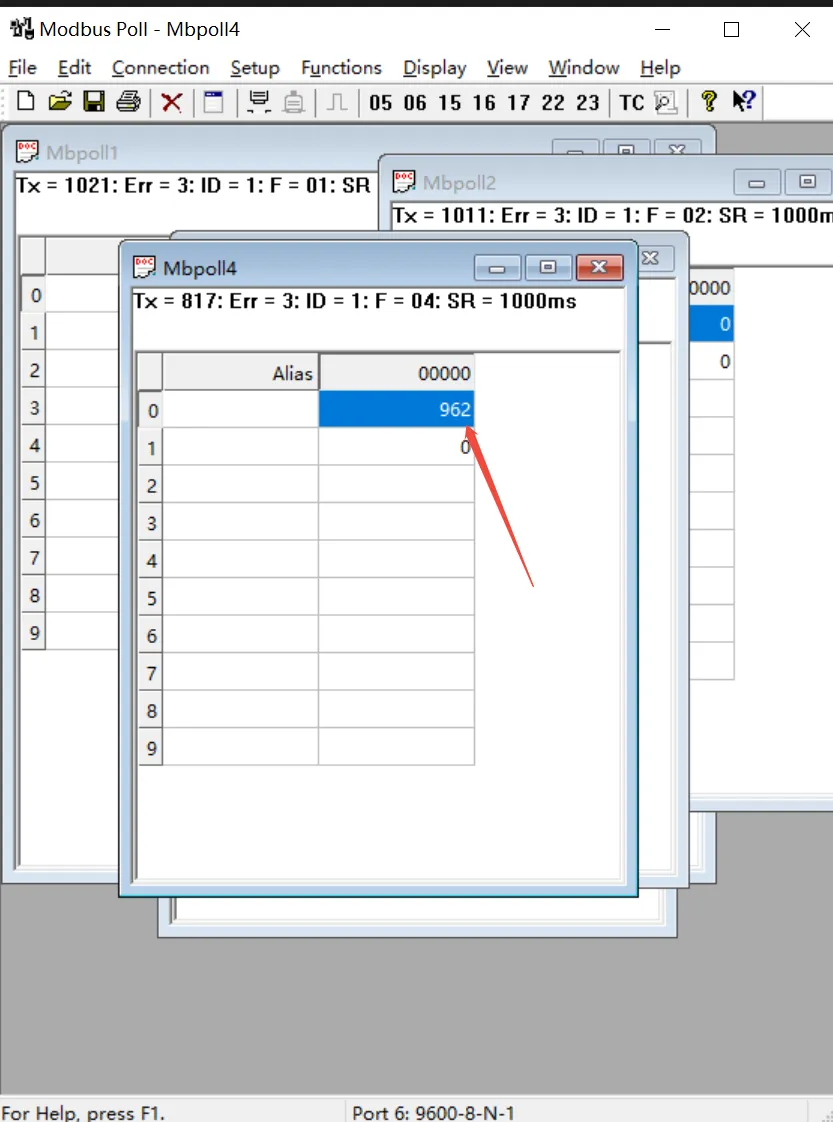

结果说明： 输出通道精度为 ±0.03 mA。受输出线缆损耗及模拟量采集精度误差影响，实际读取的寄存器值可能存在一定偏差，因此测量结果在 960 左右属于正常范围。
