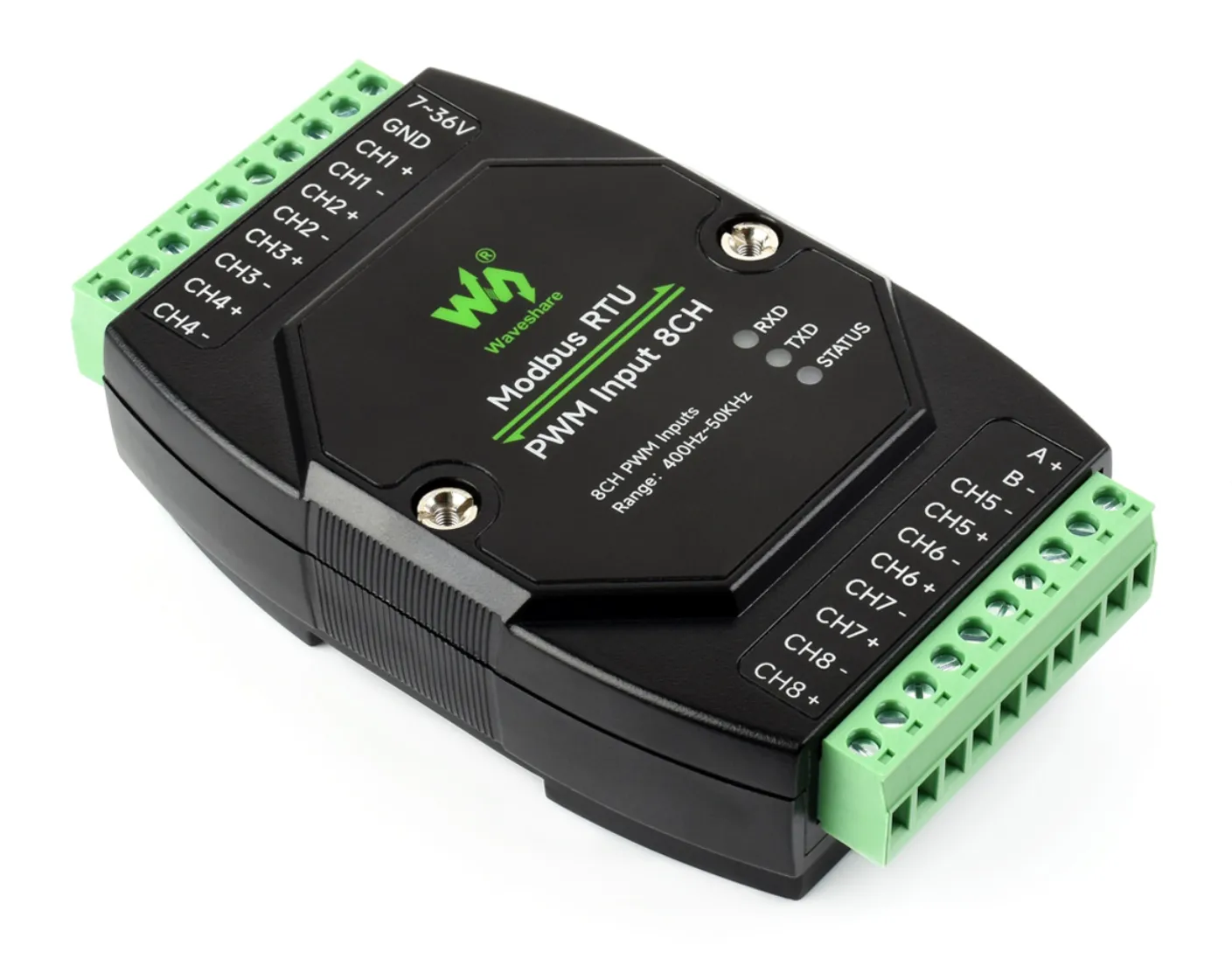

Modbus RTU PWM Input 8CH
硬件说明
产品参数
| 参数 | 规格 |
|---|---|
| 通信接口 | RS485 |
| 通信波特率 | 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 |
| 默认通信格式 | 9600, N, 8, 1 |
| Modbus 协议 | 标准 Modbus RTU 协议 |
| 供电电压 | DC 7 ~ 36 V |
| 脉冲输入电平范围 | 3.3 V ~ 30 V |
| 脉冲频率测量范围 | 400 Hz ~ 50 kHz |
| 脉冲分辨率 | 0.01 Hz |
| 脉冲精度 | 5 ‰ |
| 占空比测量范围 | 0 ~ 100 % |
| 占空比分辨率 | 0.01 % |
| 占空比精度 | 5 ‰ |
指示灯说明
| 指示灯 | 状态说明 |
|---|---|
| STATUS灯 | MCU指示灯，MCU正常工作时闪烁。 |
| TXD灯 | 发送指示灯，发送数据时灯亮。 |
| RXD灯 | 接收指示灯，接收数据时灯亮。 |
硬件说明

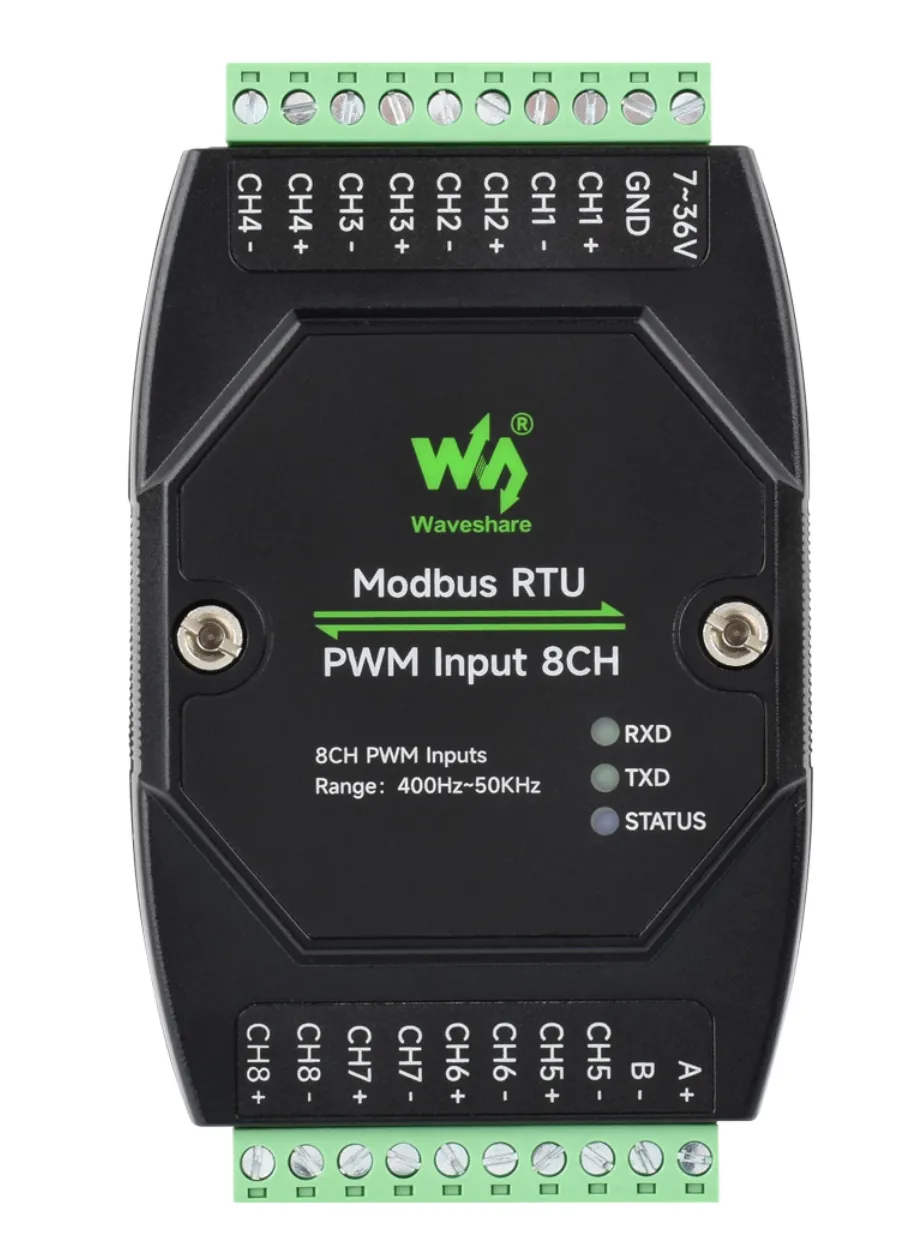

CHN+为正端输入，CHN-为负端输入。PWM测量频率范围为400 Hz~50 kHz,占空比范围为0~100%。
硬件连接说明

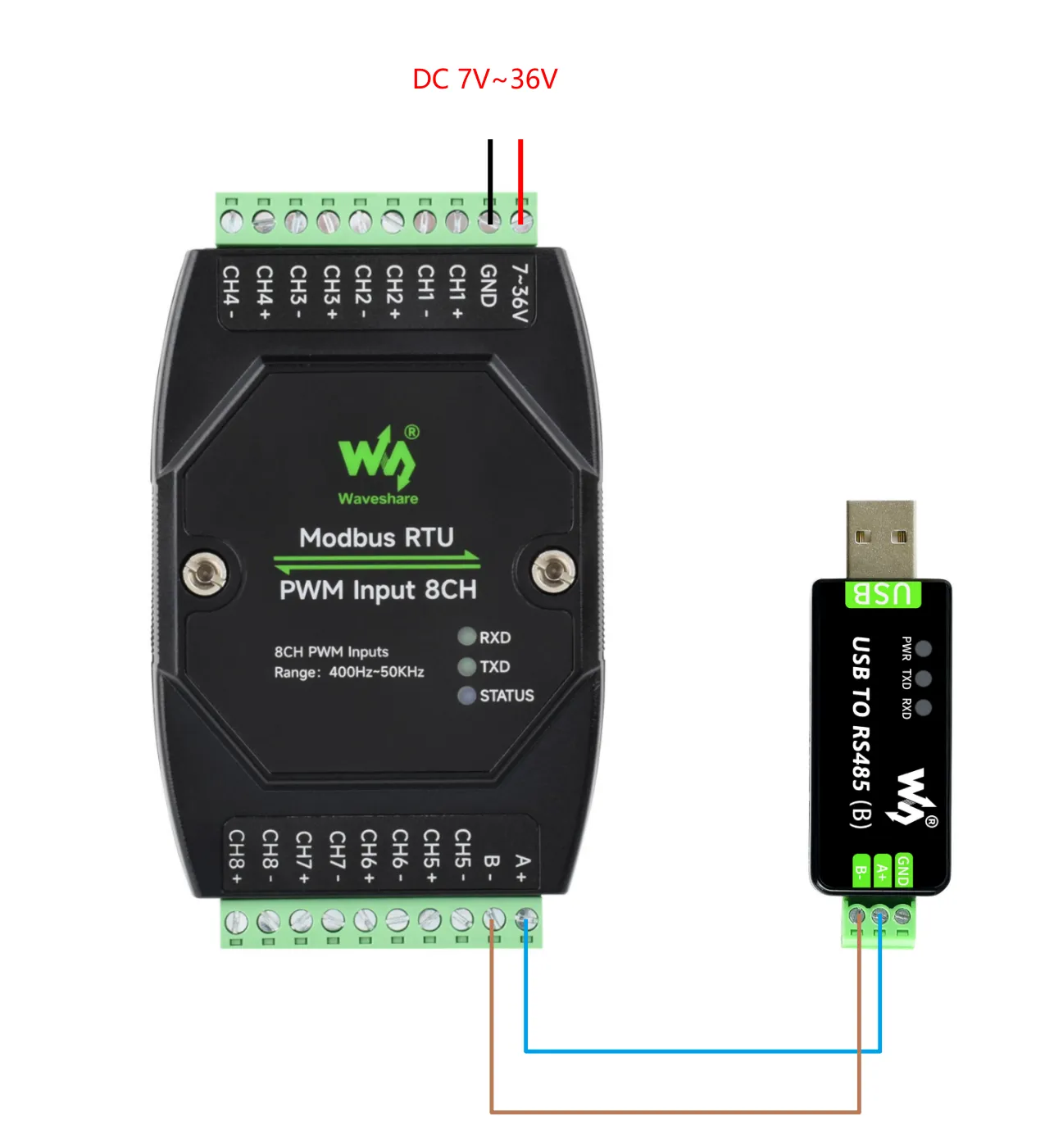

将 USB TO 485 和目标板通过杜邦线，将 A-->A 和 B-->B 相连，如下图所示：
