Modbus RTU PWM Output 4CH

Modbus_RTU_PWM_Output_4CH

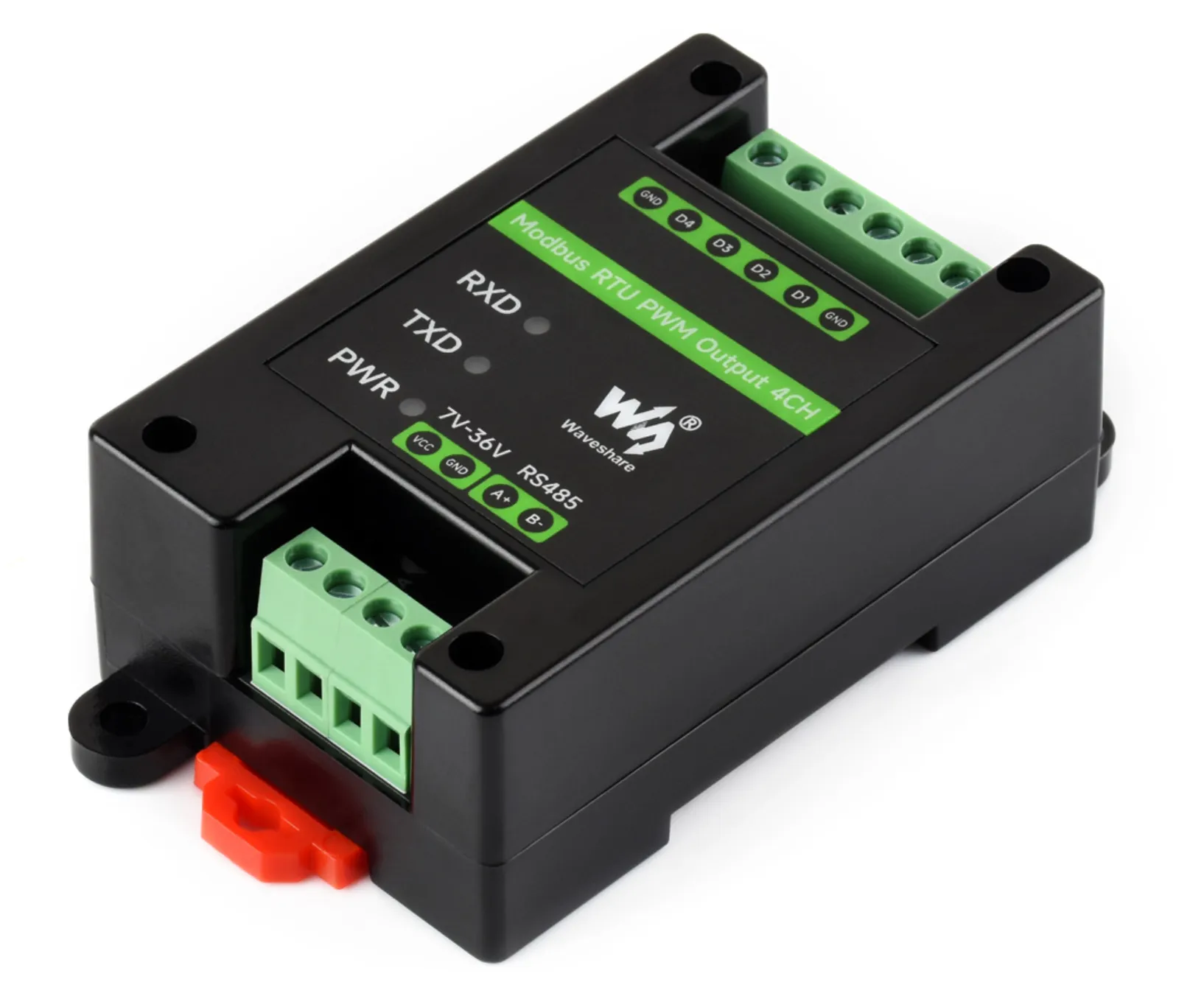

产品特性​

  • 输出采用高速光耦隔离，可通过内部跳线选择输出高电平电压
  • 四路 PWM 脉冲输出频率和占空比独立可调
  • 支持设置设备地址 (1 ~ 255)，以便通过 RS485 总线级联多个设备
  • 板载稳压芯片，支持 7 V ~ 36 V 宽电压供电
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载一体式磁耦隔离，可进行信号隔离，可靠性高、抗干扰强
  • 板载自恢复保险丝和 TVS （瞬态电压抑制管），可有效抑制电路中的浪涌电压和瞬态尖峰电压，防过流过压，防雷防静电
  • 内置看门狗，输出稳定不死机
  • 导轨式外壳设计，体积小巧，安装方便
  • 外置 3 个 LED 指示灯，方便查看电源状态和信号收发状态

产品参数​

通信接口RS485
通信波特率4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
默认通信格式9600, N, 8, 1
Modbus 协议标准 Modbus RTU 协议
供电电压DC 7~36 V
输出电压3.3 V 或 5 V 可选
输出电流<30mA，信号型
脉冲频率1 Hz~200 kHz
脉冲分辨率0.01 Hz
脉冲精度5‰
占空比0~100%
占空比分辨率0.01%
占空比精度5‰(1 Hz~50 kHz)，1%(50 kHz~200 kHz)

指示灯说明​

指示灯状态说明
PWR 灯电源指示灯，MCU 正常工作时闪烁。
TXD 灯发送指示灯，发送数据时灯亮。
RXD 灯接收指示灯，接收数据时灯亮。

硬件接口说明​

D1~D4 为脉冲输出端，GND 为电源地，PWM 输出频率范围为 1 Hz~200 kHz。

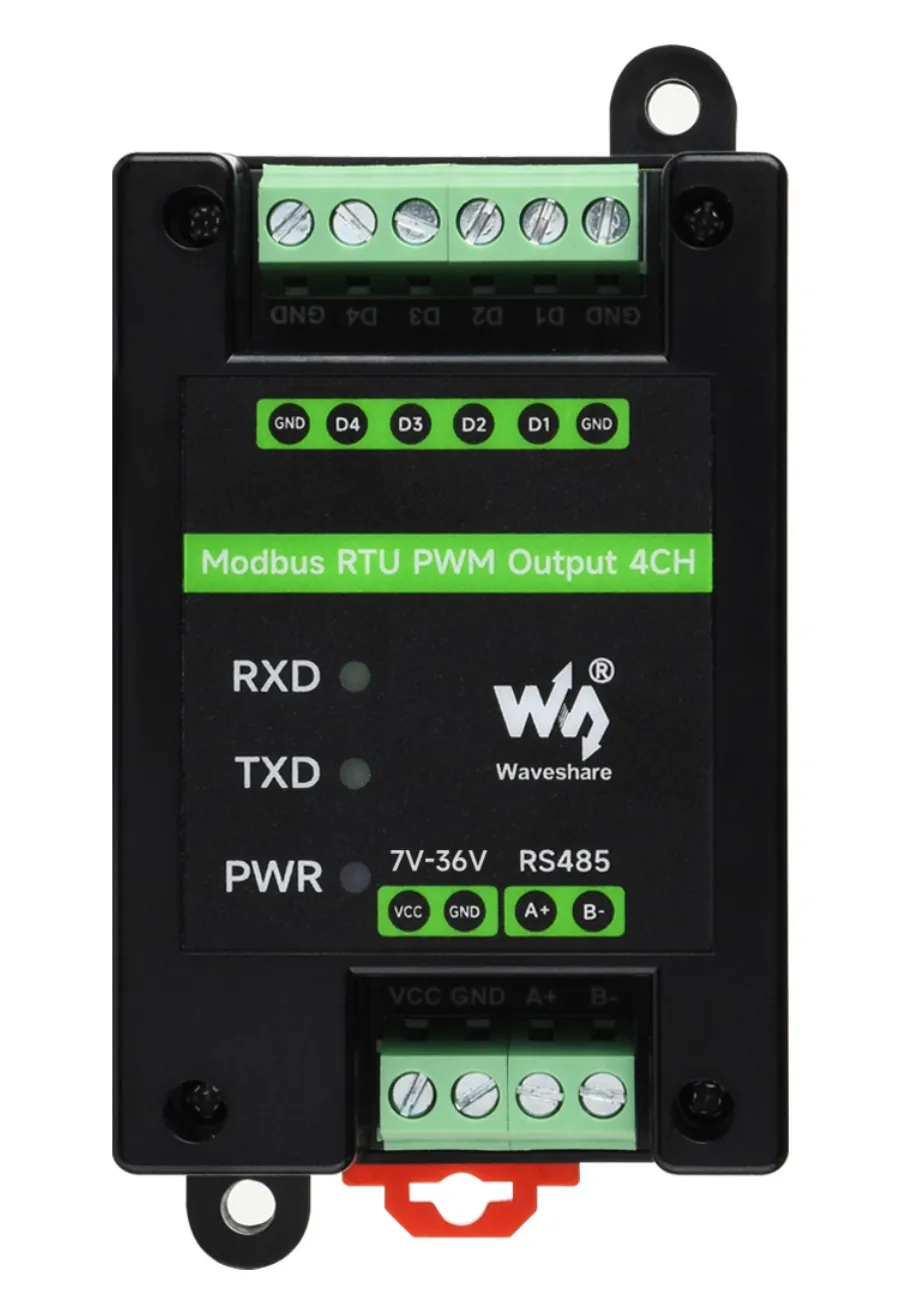

Modbus RTU PWM Output 4CH 接口介绍

硬件连接说明​

将 USB TO 485 和目标板通过杜邦线，将 A-->A 和 B-->B 相连，如下图所示：

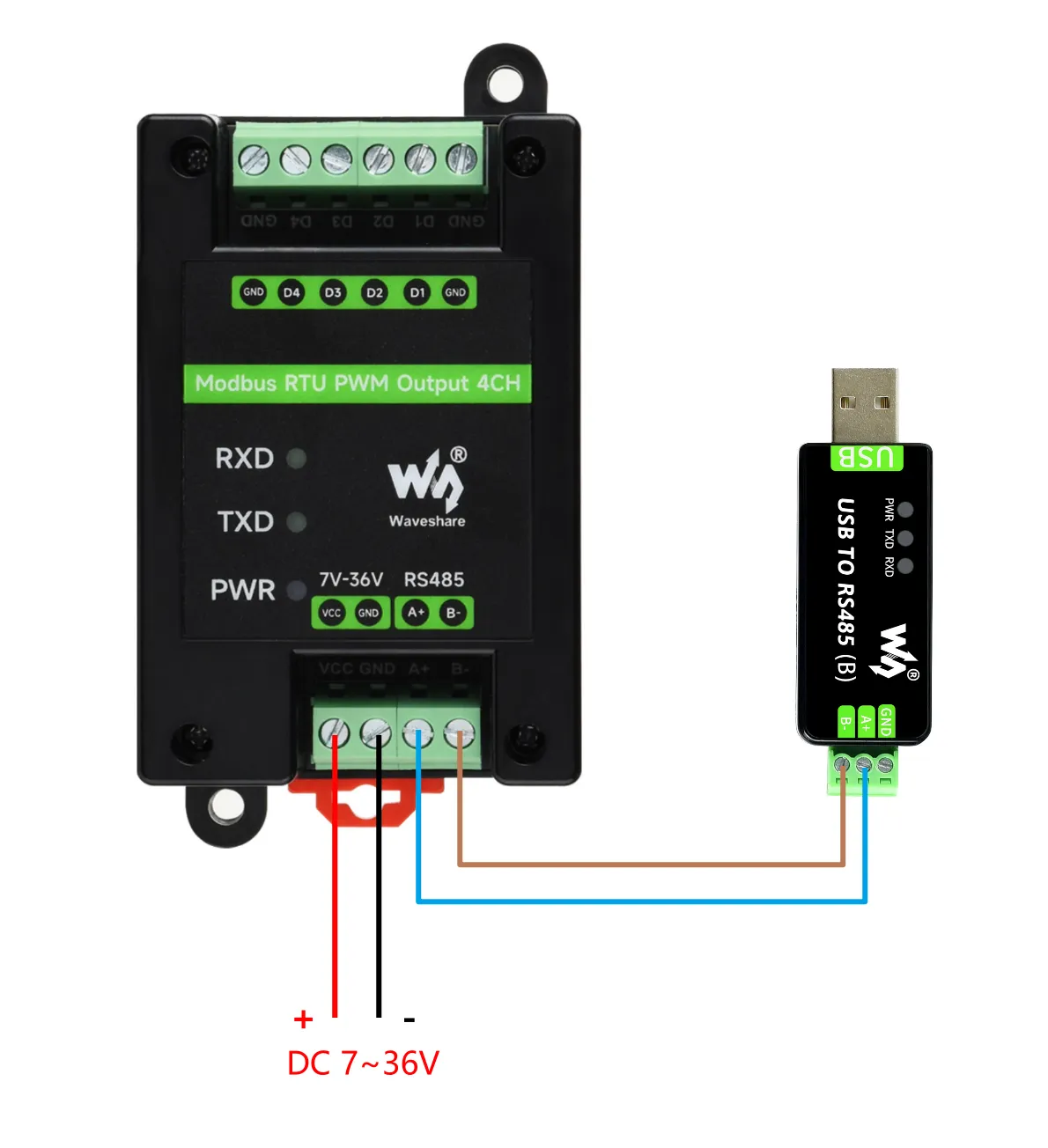

Modbus RTU PWM Output 4CH 连接介绍
