Pico-OLED-2.23 产品说明
提供Pico C语言和Python例程
| SKU | 产品 |
|---|---|
| 待补 | Pico-OLED-2.23 |
产品参数
| 参数名称 | 参数 |
|---|---|
| 供电电压 | 3.3V/5V |
| 工作电流 | 40mA |
| 控制芯片 | SSD1305 |
| 通信接口 | 4-wire SPI / I2C |
| 分辨率 | 128 x 32 Pixels |
| 像素大小 | 0.41 × 0.39(mm) |
| 显示尺寸 | 55.02 × 13.1(mm) |
| 产品尺寸 | 63.00 x26.00(mm) |

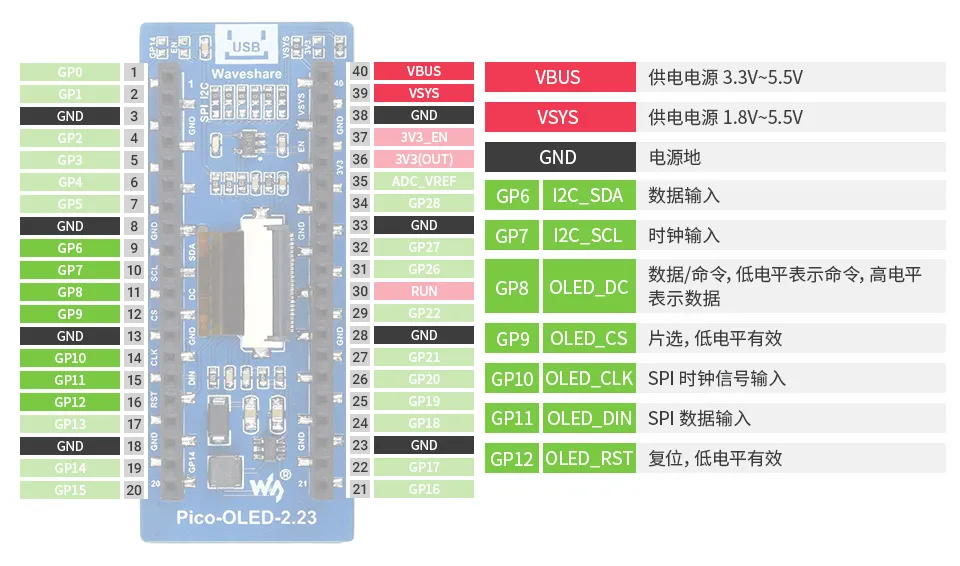

接口说明
LCD 及其控制器
本款OLED使用的内置控制器为SSD1305，它有132 × 64 bit SRAM，支持最大132 × 64像素屏幕，支持SPI/I2C/8bit 8080并口，本屏幕为128 × 32 像素，所以内部SRAM没有完全使用。 本模块采用四线SPI和IIC两种接口，兼容性好，传输速度高。
