Pico-ePaper-4.2 产品说明

详细参数、原理说明

SKU	产品
待补	Pico-ePaper-4.2

特点

• 尺寸： 4.2 inch
• 外形尺寸（裸屏）：90.1mm × 77.0mm × 1.18mm
• 外形尺寸（驱动板）：93.5mm × 78.5mm
• 显示尺寸：84.8mm x 63.6mm
• 工作电压：3.3V/5V
• 通信接口：SPI
• 点距：0.212 x 0.212
• 分辨率：400 x 300
• 显示颜色：黑、白
• 灰度等级：4
• 全局刷新 ：4s
• 刷新功耗 ： 26.4mW(typ.)
• 休眠电流 ：<0.01uA(接近0)

【备注】： 刷新时间：刷新时间为实验测试数据，实际刷新时间会有误差，以实际效果为准。全局刷新过程中会有闪烁效果，这个是正常现象
功耗：功耗数据为实验测试数据，实际功耗由于驱动板的存在和实际使用情况的不同，会有一定误差，以实际效果为准

SPI 通信时序

由于墨水屏只需要显示，这里将从机发，主机收的数据线（MISO）隐藏。
CS：从机片选，当CS为低电平的时候，芯片使能
DC：数据/命令控制引脚，当DC=0时写入命令；DC=1时写入数据
SCLK： SPI通信时钟
SDIN：SPI通信主机发送，从机接收
时序：CPHL=0， CPOL=0 （SPI0）
【备注】具体关于SPI通信的相关信息，可以自行网上搜索资料了解

墨水屏刷新原理

工作原理

• 本产品使用的电子纸采用“微胶囊电泳显示”技术进行图像显示，其基本原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移。电子纸显示屏是靠反射环境光来显示图案的，不需要背光，在环境光下，电子纸显示屏清晰可视，可视角度几乎达到了 180°。因此，电子纸显示屏非常适合阅读。

像素与字节的关系

对于黑白图片，我们可以规定，如果如果是黑色我们定义成0，如果是白色就定义成1，那么有了表示颜色的方式：
白色：□，对应1
黑色：■：对应0

• 一个点在图形上一般称之为像素点（pixel）,而颜色不是1就是0，也就是1个位就可以标识颜色：1Pixel = 1bit，那么一个字节里面就包含了8个像素点。

• 以16个像素点为例，我们假设前8个像素点为黑，后8个像素点为白色，那么可以这么认为，像素点1-16，对应这0位到15位，0表示黑色，1表示白色：

对于计算机而言，它的数据存储方式是高位在前，低位在后，且一个字节只有8个位，因此会有一点改变：

这样只需要2个字节即可表示16个像素点了。

• 4.2inch e-paper的4灰阶显示(黑白2阶显示和上面的仍然是一样的)

首先我们需要了解4灰阶图片，它说明将最亮与最暗之间的亮度变化，区分为4份，从白色到黑色，中间多出了2中颜色，我们可以把它定义浅灰、深灰。
黑色：00b
深灰：01b
浅灰：10b
白色：11b

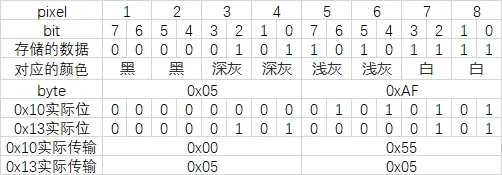

一般计算机为了节省存储空间，四灰色一般占用2个字节，还是上面的例子，以8个像素点为例，2个像素点黑，2个像素深灰、2个像素浅灰、2个像素白色：

同样一张4灰度的图片可以看成2张图片叠加的，不同图片的同一个像素点叠加而成一个像素点，这个点有4种组合，也就是4灰度：

寄存器	白	浅灰	深灰	黑
0x10	0x01	0x01	0x00	0x00
0x13	0x01	0x00	0x01	0x00

上面已经知道了4灰阶与内存的关系，并且知道不同的组合对墨水屏的颜色不一致，因此需要把上述的数据进行转换：
