组装说明

整机版本说明

信息

如果您购买的是 PocketTerm35-Pi4 或 PocketTerm35-Pi5 整机版本，设备已完成组装并预装系统，无需执行下方组装步骤。

单击顶部电源按键即可开机使用。 默认登录账号密码：

• 账号：pi
• 密码：raspberry

视频安装教程

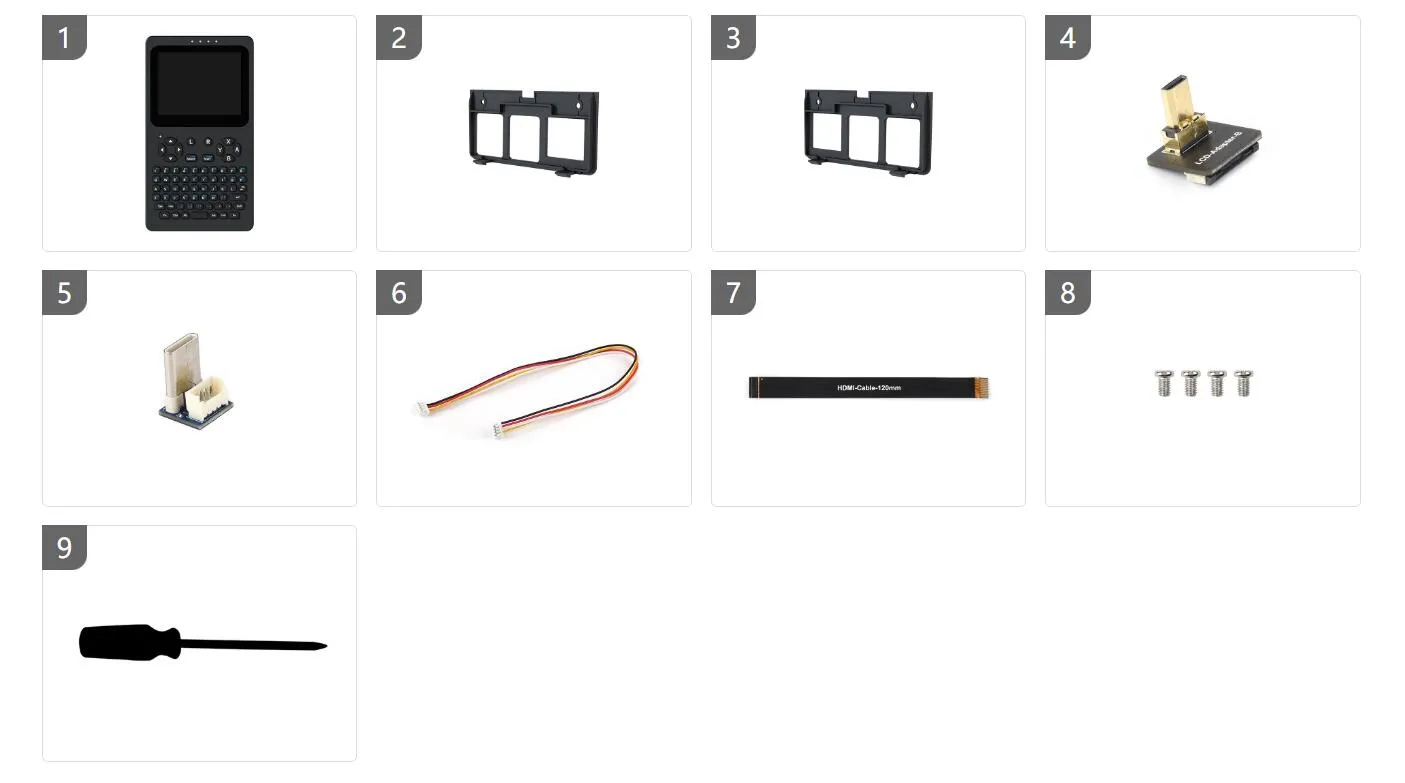

组装准备

请先检查配件清单是否齐全，确认无误后再开始组装。

1. PocketTerm35 主机

2. Pi 4 挡板

3. Pi 5 挡板

4. Micro HDMI 转接头

5. Type-C 公转 4PIN PH1.25 母转接头

6. 1.27H 4PIN 异向 15CM 双头连接线

7. 120mm HDMI 连接线

8. 3.7V 5000mAh 带线聚合物锂电池（可选）

9. 螺丝包

10. 螺丝刀

11. Pi 5 侧面硅胶电源按键

12. 黑色电源按键帽

组装步骤

拆装注意

• 如已安装侧面挡板，请先将其拆除。
• 拆装前，请取出 microSD 卡，以免损坏卡片或卡槽。
• 收到产品后，请先检查电池外观。如发现鼓包、破损、漏液或其他异常，请勿上电，并及时联系售后支持。

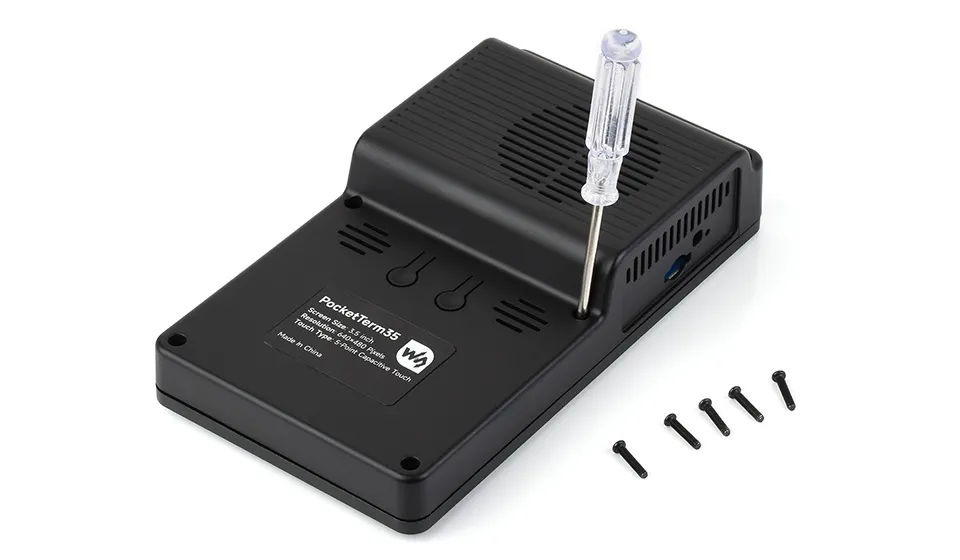

步骤一：拆卸后壳

拧下 6 颗 PM2.5×12 黑色螺丝，从底部向上翻起并取下后壳。

拆卸后壳时，请勿强行拉扯，以免损坏内部线缆或连接器。

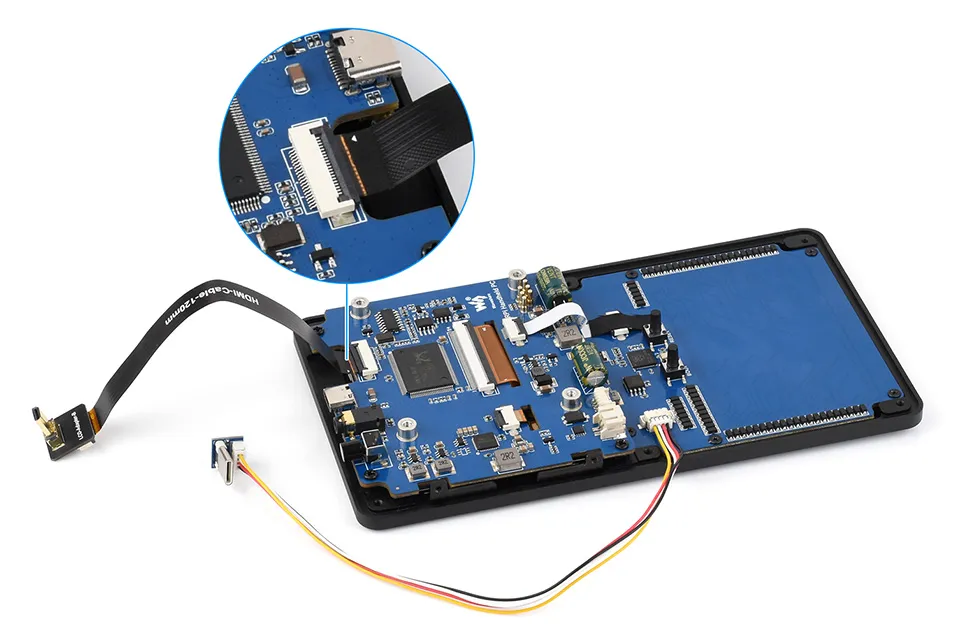

步骤二：连接线组装

使用配件④⑤⑥⑦，按下图组装 Micro HDMI 连接线和 USB Type-C 连接线。

接线警告

• 插入 FPC 排线前，请确认金手指方向正确。
• 切勿将键盘 4PIN 连接线接入音频接口，否则可能会损坏设备。

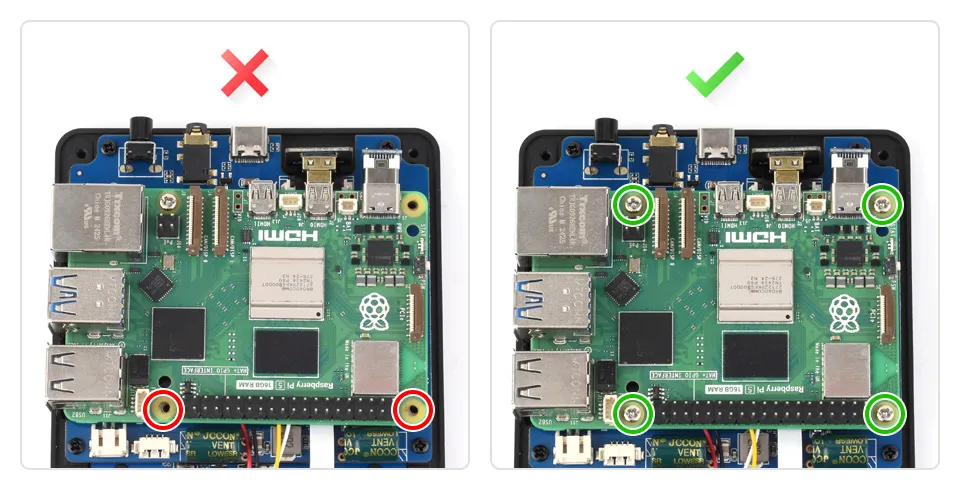

步骤三：固定树莓派

固定树莓派前，请确保主板与铜柱对齐，以保证顶针接触良好，避免安装偏移或受力不均。

使用配件⑨的 4 颗 PM2.5×4 圆头螺丝，将树莓派固定到 PCBA 上。

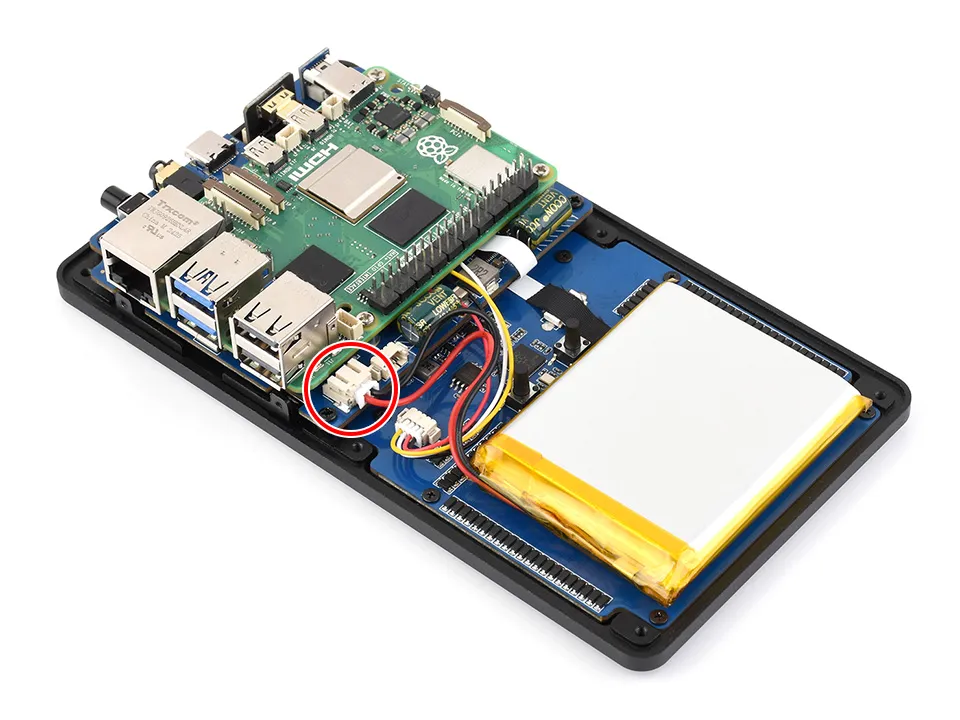

步骤四：连接电池（可选）

如果您购买的是无电池版本，可跳过此步骤。

警告

请在确认树莓派主板安装无误后再连接电池，避免因误接导致短路。

将 5000mAh 锂电池（配件⑧）连接至 PH2.0 接口，并使用双面胶固定电池位置。

电源指示灯说明

连接电池时，电源指示灯可能短暂亮起后熄灭。这是电源电路初始化的正常现象，设备仍处于关机状态。

如需开机，请单击顶部电源按键。

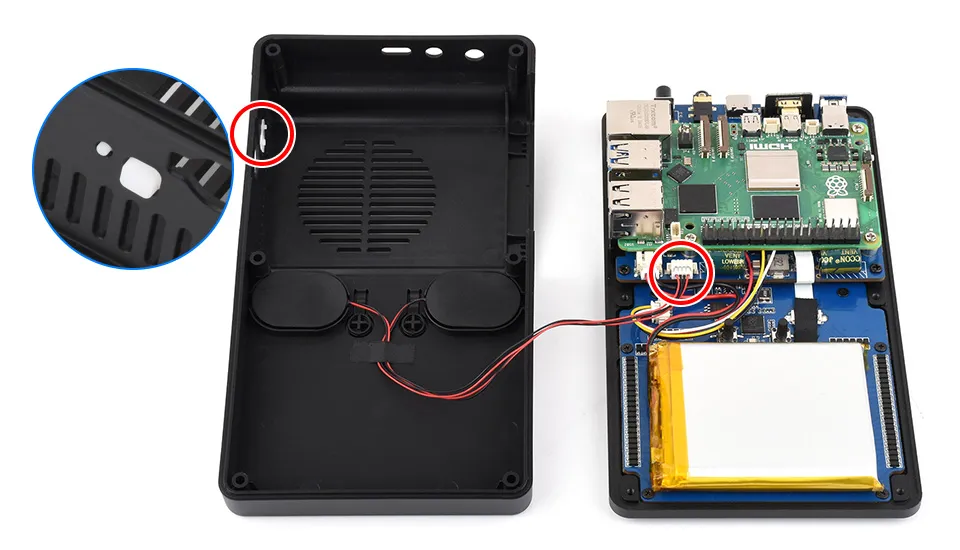

步骤五：连接喇叭并安装硅胶按键

将喇叭连接到 4PIN PH1.25 音频接口。

如果安装的是 Raspberry Pi 5，请将 Pi 5 侧面硅胶电源按键（配件⑪）固定在外壳侧壁。

安装时，请确保硅胶按键与 Raspberry Pi 5 主板上的电源按键对齐且回弹顺畅。若按键偏紧或开机不灵敏，可适当剪平硅胶按键内部后重新安装。

步骤六：锁上后壳

装回后壳前：

• 如黑色电源按键帽已安装，请暂时将其取下，以免装回后壳时损坏按键帽。
• 确认线缆未被夹住。
• 确认后壳能自然闭合。

若无法轻松闭合，请勿强压或锁紧螺丝，应重新检查走线。确认无误后，装回 6 颗 PM2.5×12 黑色螺丝和黑色电源按键帽。

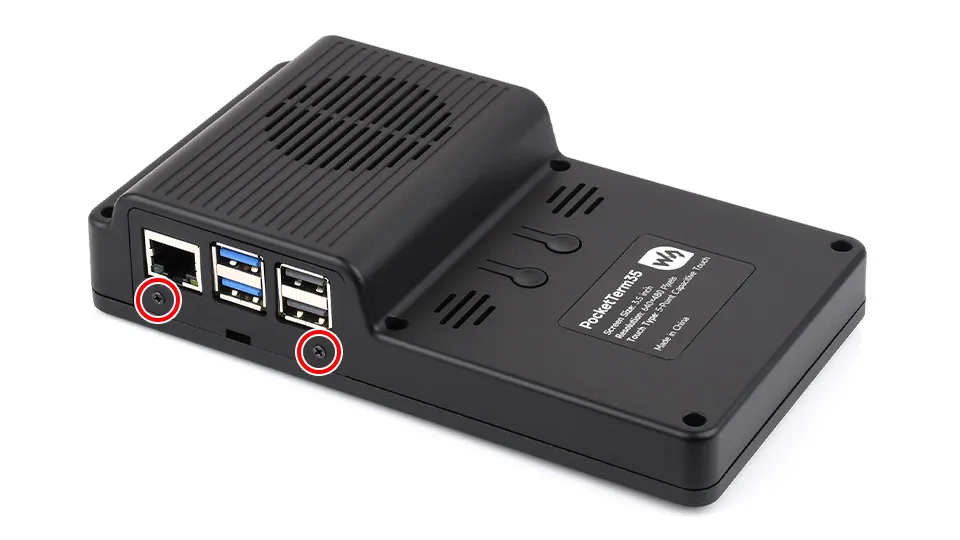

步骤七：安装侧面挡板

根据您的树莓派主板，从配件②/③中选择对应的挡板型号，并使用 KM2×5 黑色螺丝固定。
