RGB-27-5V-160D-5M
- RGB-27-5V-160D-1M（1 米/卷版本）
- RGB-27-5V-160D-5M（5 米/卷版本）
产品概述
RGB-27-5V-160D-5M 是一款带内置 IC 的多色温 LED 灯带，支持 RGB 彩色光独立控制，适用于氛围照明、家居照明、商业展示等多种场景。

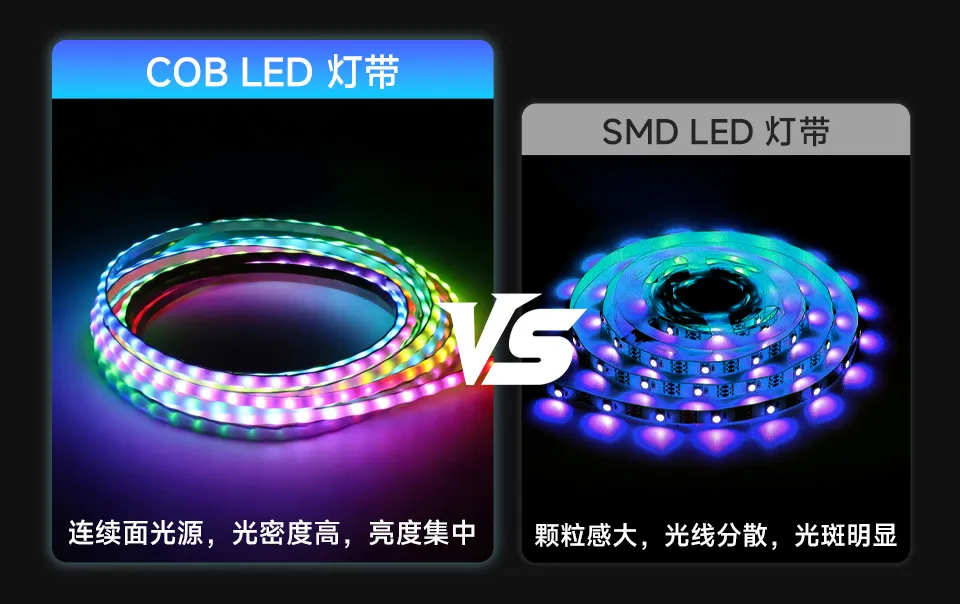

COB 灯带特性
本产品采用 COB（Chip On Board）封装工艺，将多颗 LED 芯片直接集成在基板上，形成连续发光面，相比传统贴片式灯带具有以下特点：
- 发光更均匀：无明显颗粒感，呈现连续柔和光带效果
- 光线更柔和：减少点光源眩光，更适合近距离照明
- 结构更紧凑：单位面积发光密度更高
- 视觉更干净：适用于氛围照明、装饰照明及展示应用
COB 灯带特别适合用于对光线均匀性要求较高的场景，例如室内氛围灯、橱柜灯、背景灯及商业展示照明等。
主要参数
| 参数项 | 规格说明 |
|---|---|
| LED 类型 | COB |
| IC 型号 | WS2812B |
| 灯珠数量 | 160 灯 / 米 |
| FPC 宽度 | 2.7mm |
| 工作电压 | 5V |
| 工作功率 | 12 W / 米 |
| 颜色 | RGB |
| 灰度等级 | 256 灰度可调（每色） |
| 数据位宽 | 24bit / 像素 |
| 光束角 | 180° |
| 防护等级 | IP20 |
| 长度 | 1 m / 5 m / 卷装（可选） |
外观尺寸

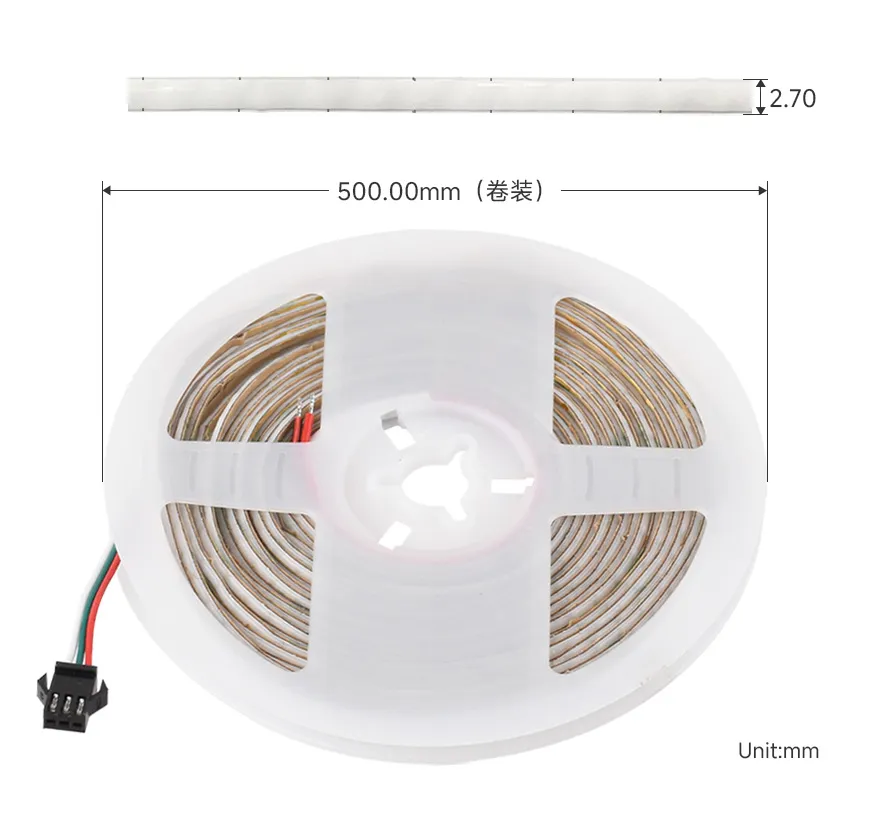

RGB-27-5V-160D-5M

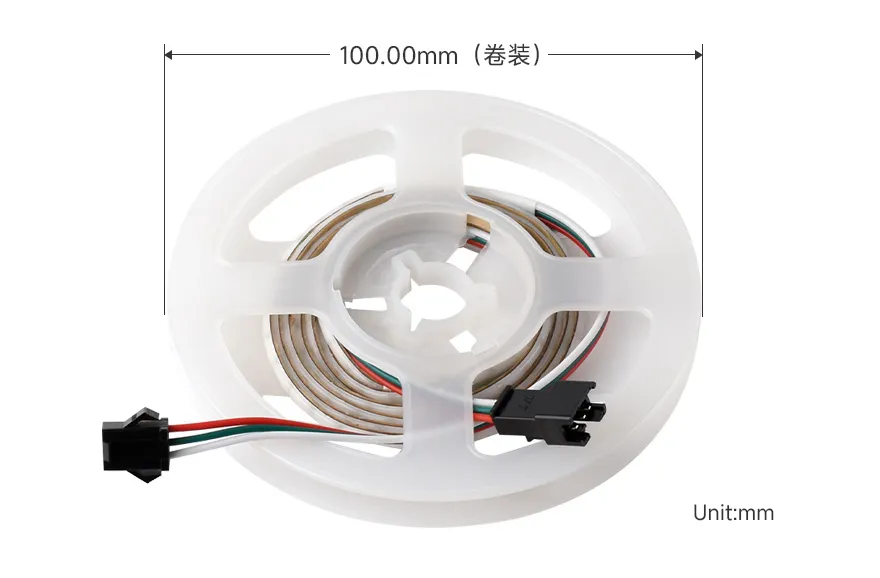

RGB-27-5V-160D-1M

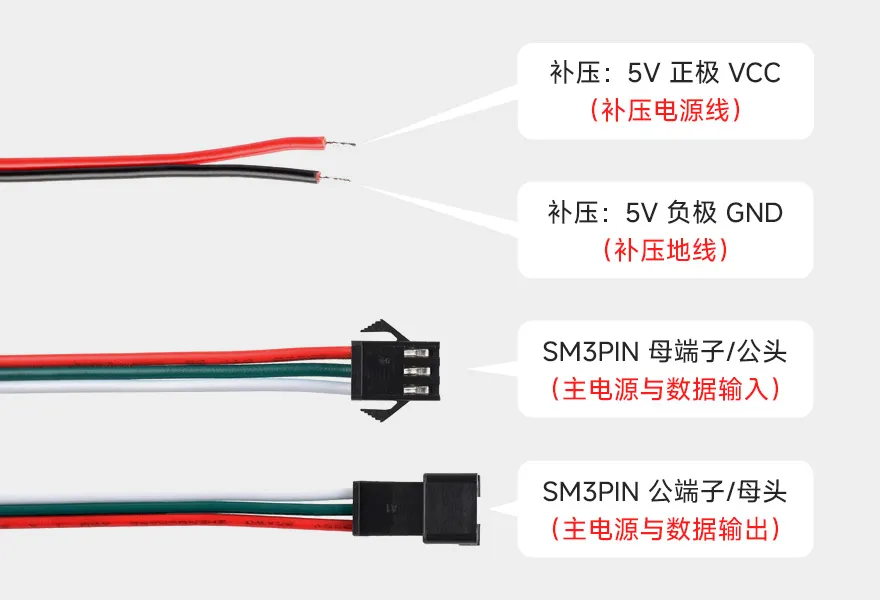

接口说明
-
1 米版本：
- 输入端：SM3PIN（母端子/公头）
- 输出端：SM3PIN（公端子/母头）
-
5 米版本：
- 输入端：SM3PIN（母端子/公头）
- 末端：补压线
| 线材颜色 | 功能 |
|---|---|
| 红色 | VCC（+5V 电源） |
| 白色 | GND（电源负极） |
| 绿色 | DATA（数据输入/输出） |
裁剪点说明
产品支持按 12.5mm 间距裁剪，请沿标识裁剪点进行剪切操作，操作前务必先切断电源。
协议说明
本产品采用单线串行通信的可编程驱动 IC（兼容 WS2812B LED 通信时序），使用归零码（NRZ）进行数据传输。
灯带为分段控制结构，每个 IC 控制一段发光单元，每米共 12 段（83.3mm/段）。每段支持 RGB 三通道调光，每通道 8bit，共 24bit 数据。

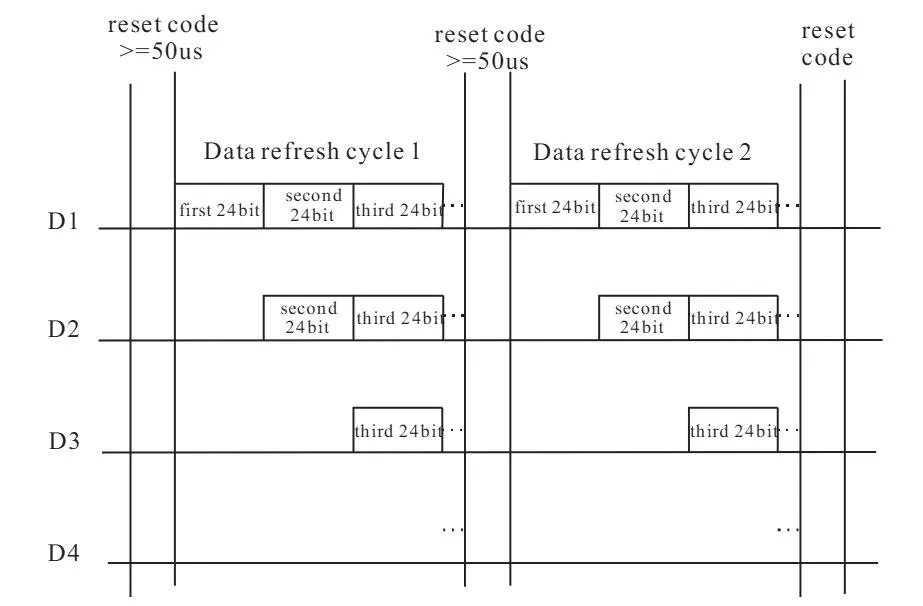

上电后，芯片从 DIN 接收数据，每接收 24bit 后锁存当前数据，并通过 DO 转发后续数据至下一级。在此期间不再接收新数据，内部根据数据输出对应 PWM 信号控制亮度。
当输入 RESET 信号（低电平 ≥ 200μs）时，芯片更新显示并重新开始接收数据；在未接收到 RESET 信号前，显示状态保持不变。
数据传输
24bit 数据结构
时序波形图
本产品采用的是单极性归零码，每一个码元都必须有低电平。本协议的每个码元起始为高电平，高电平时间宽度决定“0”码或者“1”码

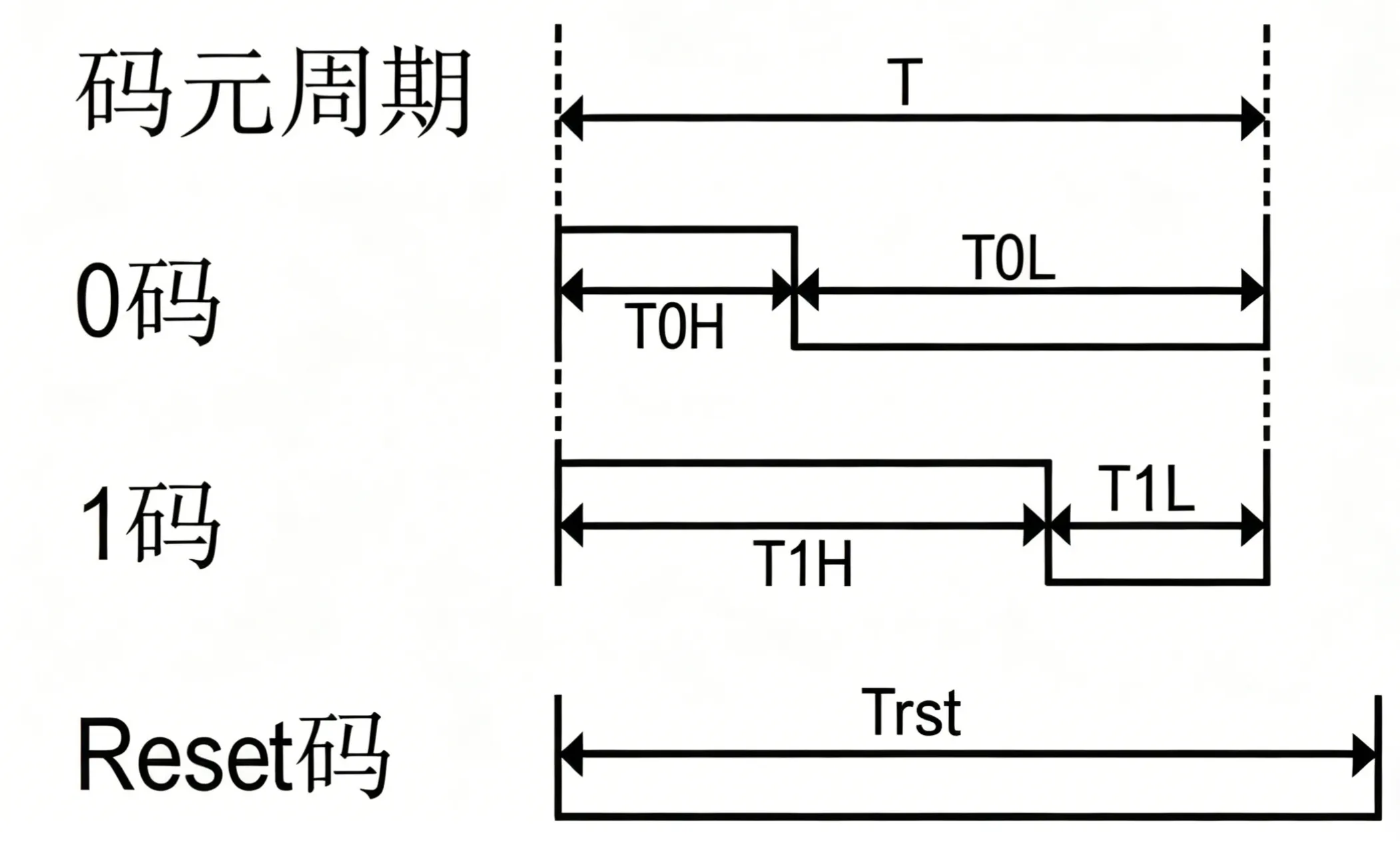

输入码型
| 符号 | 参数 | 典型值 | 容差范围 | 单位 |
|---|---|---|---|---|
| T | 码元周期 | 1.2 | - | us |
| T0H | 0 码。高电平时间 | 0.3 | ±10％ | us |
| T0L | 0 码。低电平时间 | 0.9 | - | us |
| T1H | 1 码。高电平时间 | 0.9 | ±10％ | us |
| T1L | 1 码。低电平时间 | 0.3 | - | us |
| Trst | Reset 码，低电平时间 | ≥ 200 | - | us |
注：编写程序时，“0” 码 “1” 码的高电平时间需要严格按照上表的规定范围编写，“0” 码 “1” 码的低电平时间小 于 20us 即可。
电流/功率要求
本产品每米最大功率约为 12W，工作电压为 5V，因此每米最大工作电流约为 2.4A。
选配电源时，建议预留一定余量，电源功率应不低于最大功率的 1.25 倍，以保证长期稳定运行。
当多米灯带级联使用时，由于线路压降影响，建议每隔一定距离通过补压线进行电源补偿，以避免亮度不均或颜色偏差。
