R7FA4 PLUS A 使用说明

R7FA4 PLUS A使用说明

硬件连接

准备材料

• RGB-Matrix-P4-64x32（本产品）
• 杜邦线 2 × 8PIN(本产品)
• R7FA4 PLUS A（须另购）

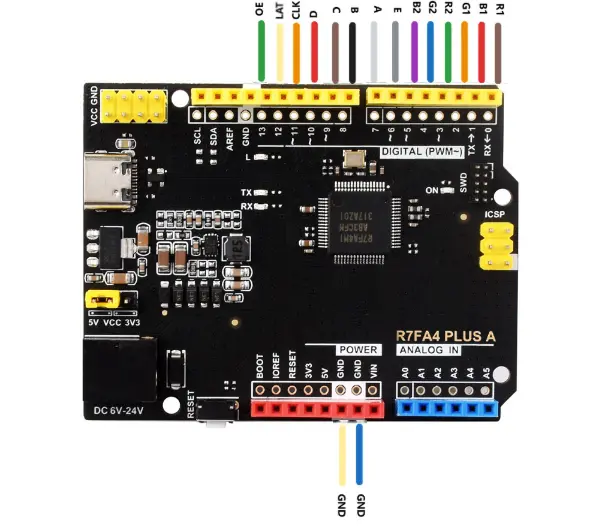

硬件连接示意图

提示

• 当前这款开发板性能有限,级联效果欠佳,如有相应需求可更换同类型的高性能开发板。

代码说明

R7FA4-PLUS-A.ino

#define Matrix_Width 64
#define Matrix_Height 32

void Demo_0() {
  int16_t panel_width = matrix.width();
  int16_t panel_height = matrix.height();
  int16_t min_size = (panel_width < panel_height) ? panel_width : panel_height;
  int16_t circle_radius = min_size / 6;
  if (circle_radius < 2) {
    circle_radius = 2;
  }

  // draw a pixel in solid white
  screen_clear();
  matrix.setFont(NULL);
  matrix.drawPixel(0, 0, matrix.Color333(7, 7, 7));
  panel_delay(500);

  matrix.fillRect(0, 0, matrix.width(), matrix.height(),
                  matrix.Color333(0, 7, 0));
  panel_delay(500);

  matrix.drawRect(0, 0, matrix.width(), matrix.height(),
                  matrix.Color333(7, 7, 0));
  panel_delay(500);

  // draw an 'X' in red
  matrix.drawLine(0, 0, matrix.width() - 1, matrix.height() - 1,
                  matrix.Color333(7, 0, 0));
  matrix.drawLine(matrix.width() - 1, 0, 0, matrix.height() - 1,
                  matrix.Color333(7, 0, 0));
  panel_delay(500);

  // draw a blue circle
  matrix.drawCircle(circle_radius + 1, circle_radius + 1, circle_radius,
                    matrix.Color333(0, 0, 7));
  panel_delay(500);

  // fill a violet circle
  matrix.fillCircle((panel_width * 3) / 4, panel_height / 3, circle_radius,
                    matrix.Color333(7, 0, 7));
  panel_delay(500);

  // fill the screen with 'black'
  screen_clear();

  // draw some text!
  matrix.setTextSize(1);      // size 1 == 8 pixels high
  matrix.setTextWrap(false);  // Don't wrap at end of line - will do ourselves

  uint8_t draw_y = Matrix_Height / 4;
  print_centered_rainbow_text(draw_y * 0, "Waveshare", 0);
  print_centered_rainbow_text(draw_y * 1, "Electronics", 4);
  print_centered_rainbow_text(draw_y * 2, "RGB MATRIX", 8);
  char resolution_text[24];
  snprintf(resolution_text, sizeof(resolution_text), "%dx%d  RGB",
          panel_width, panel_height);
  print_centered_rainbow_text(draw_y * 3, resolution_text, 12);

  panel_delay(2000);
}

代码解释

• Matrix_Width / Matrix_Height：
  • 定义面板分辨率（80×40），用于后续计算文本行位置等布局参数。
• panel_width / panel_height：
  • 从驱动对象读取实际面板宽高，避免与配置不一致。
• circle_radius：
  • 根据最短边计算圆半径，并保证最小为 2，避免半径过小导致不可见。
• screen_clear()：
  • 清屏并准备下一步绘制，用于观察每一步绘制结果是否正确。
• drawPixel / fillRect / drawRect / drawLine / drawCircle / fillCircle：
  • 依次绘制像素、填充矩形、矩形边框、交叉线与圆形，快速验证基础图元与颜色显示是否正常。
• matrix.setTextSize(1) / matrix.setTextWrap(false)：
  • 设置字体大小并关闭自动换行，便于按指定位置输出多行文本。
• print_centered_rainbow_text()：
  • 在不同 y 位置居中输出多行彩虹文字，并用 snprintf() 生成分辨率字符串进行显示。
• panel_delay(...)：
  • 每一步绘制后延时停留，方便肉眼观察屏幕显示效果。

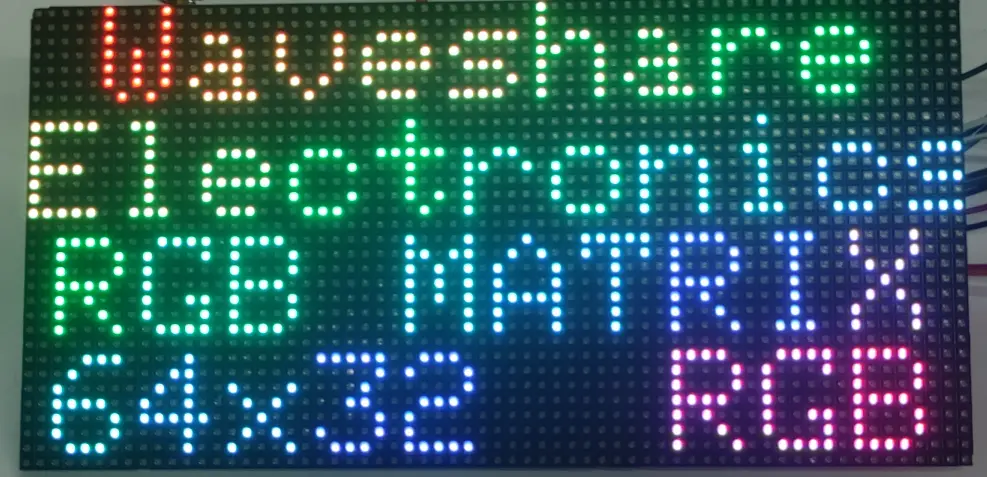

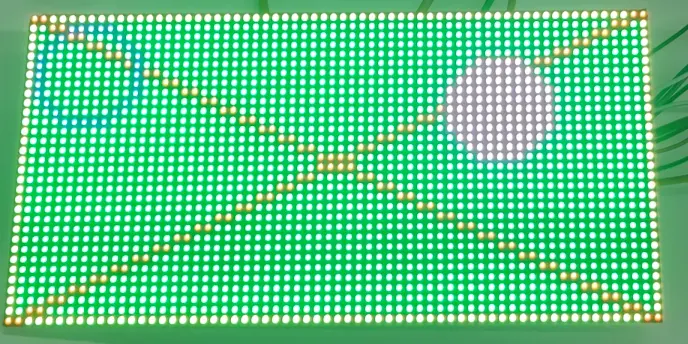

运行效果
