STM32 使用说明

STM32F103RBT6使用说明

硬件连接

准备材料

• RGB-Matrix-P2.5-64x32（本产品）
• 杜邦线 2 × 8PIN(本产品)
• STM32F103RB（须另购）

硬件连接示意图

提示

• 例程是基于HAL库进行开发的。下载程序，找到STM32程序文件目录，打开STM32\STM32F103RBT6\MDK-ARM目录下的HUB75.uvprojx，即可看到程序。
• 编译并下载，然后连接好屏幕，即可进入显示（确保接入了外部电源5V 4A，否则驱动电流取STM32的GPIO，导致IO损坏）

3. STM32 工程参数设置

代码说明

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART2_UART_Init();
  MX_TIM1_Init();
  /* USER CODE BEGIN 2 */

  DWT_Init();
  HUB75_Init();
  HUB75_SetBrightness(255); // the parameter is 0-255，the higher the number，the brighter the screen is
  HUB75_SetRefreshRate(1); // the parameter is 1-4，the higher the number，the lower the refresh rate is
  App_DrawGuiScreen();

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  UWORD page = 0U;
  while (true)
  {
    App_WaitMsWithRefresh(1000U);
    page = (UWORD)((page + 1U) % 3U);
    App_DrawPage(page);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

代码解释

• App_DrawPage() ：

  • 根据页码绘制不同的显示内容。

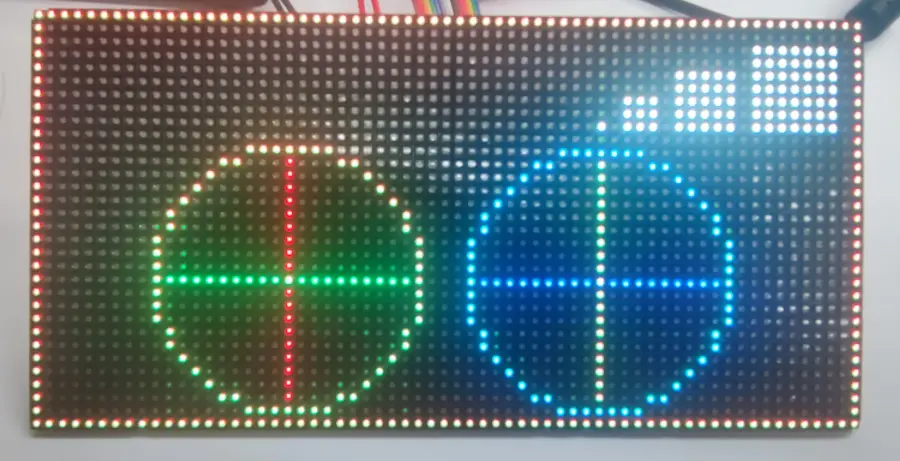

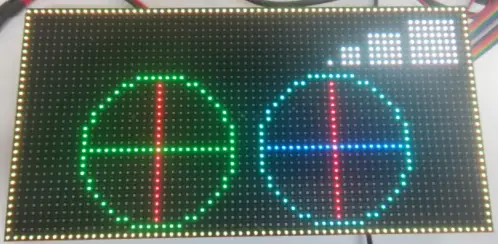

  • 第 1 页显示点、线、圆和边框等基础图形；

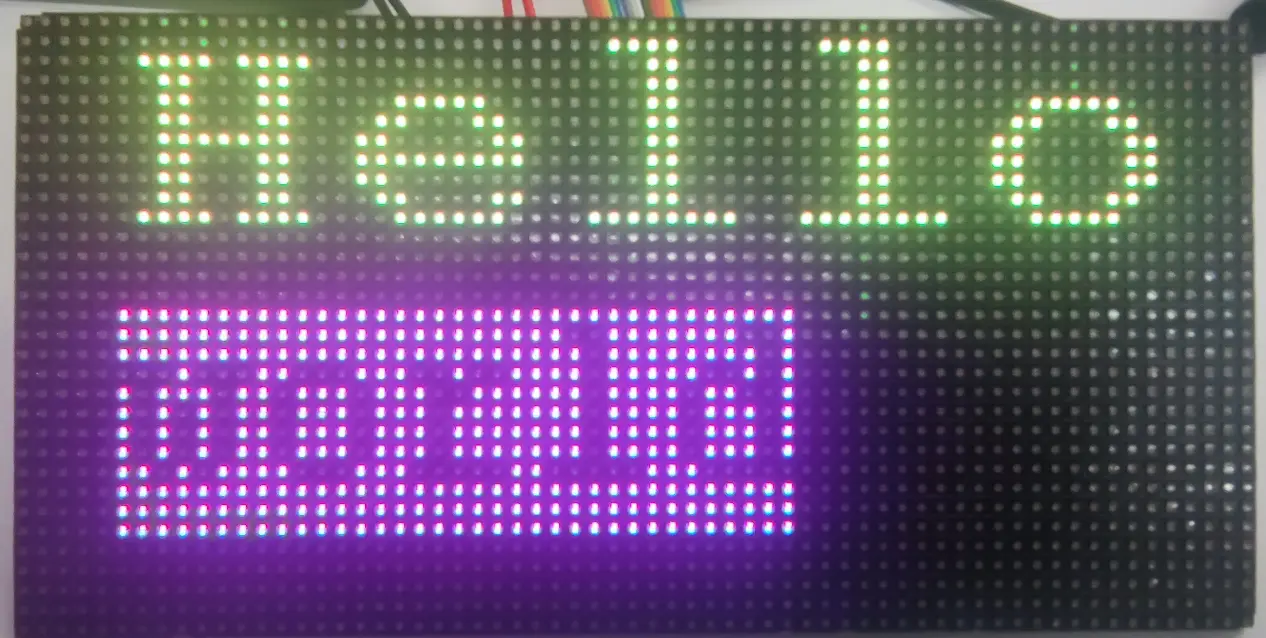

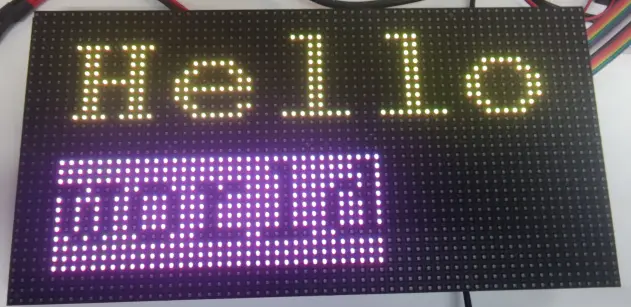

  • 第 2 页显示 "Hello" 和 "world" 文本；

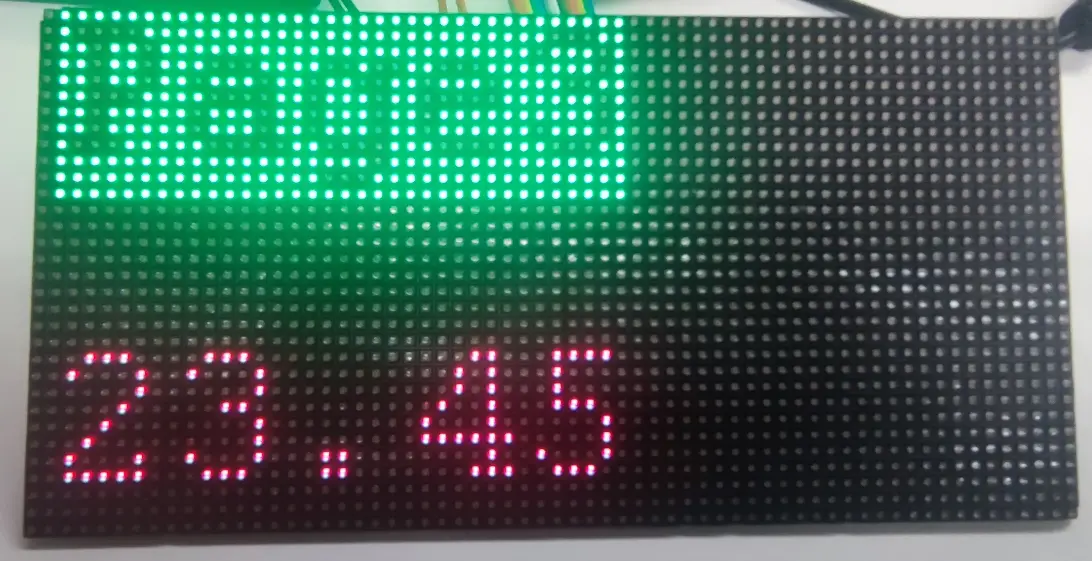

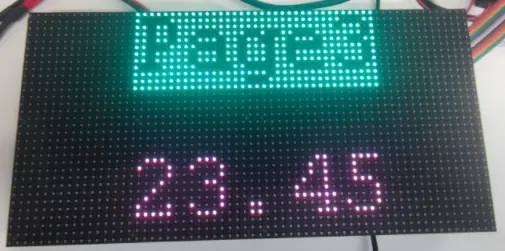

  • 第 3 页显示 "Page3" 和一个数字。
  • 绘制完成后，会把缓冲区内容加载到 HUB75 屏幕。

• HUB75_LoadRGB565Frame(gui_framebuffer, HUB75_PANEL_WIDTH, HUB75_PANEL_HEIGHT) ：

  • 把当前帧缓冲区中的 RGB565 图像数据传送给 HUB75 显示驱动，准备显示到 LED 点阵屏上。

• App_WaitMsWithRefresh() ：

  • 在等待指定时间的同时持续调用 HUB75_Display() ，保证屏幕在延时期间一直刷新，避免画面闪烁或熄灭。

• App_DrawGuiScreen() ：

  • 初始化绘图缓冲区，设置画布参数，并默认先绘制第 1 页内容。

• HUB75_SetBrightness(255) ：

  • 设置屏幕亮度为最大值，使显示内容更清晰明亮。

• HUB75_SetRefreshRate(1) ：

  • 设置 HUB75 屏幕刷新参数，用于控制显示稳定性和刷新速度。

• while (true) ：

  • 程序主循环，每隔 1 秒切换一次页面，让 3 个界面内容按顺序循环显示。

• page = (page + 1U) % 3U ：

  • 控制页码在 0、1、2 之间循环切换，保证图形页、文字页和数字页依次重复显示。

• main() ：

  • 整个程序入口，负责初始化 STM32 外设和 HUB75 显示驱动，创建初始画面，并在主循环中不断切换不同页面内容进行显示。

运行效果
