RGB-Matrix-Px-80x40
- RGB-Matrix-P4-80x40

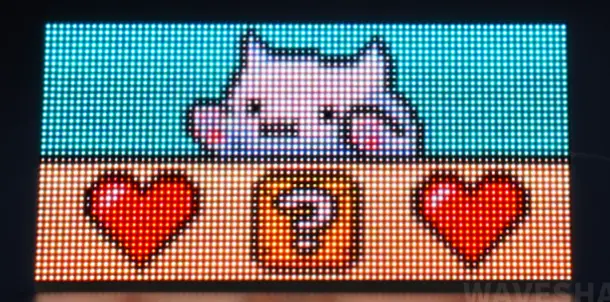

RGB-Matrix-P4-80x40 是一款 80×40 全彩 LED 点阵显示屏，板载 3200 个 RGB LED，点距为 4mm，支持 Raspberry Pi、Pi Pico、ESP32 和 Arduino 等平台，提供配套开源例程和教程。
产品特性
- 采用3200颗RGB LED，全彩显示，亮度可调
- 分辨率为80×40，可显示文字、彩图或动画
- 大小适中，适合DIY一些桌面或挂墙的显示应用
- 板载两个HUB75接口，一个输入，用于接入控制器；一个输出，可级联多个屏
- 提供开源的资料教程，可用于Raspberry Pi、Pico、ESP32、Arduino等开发板
产品参数
- P4-80x40
| 项目 | 参数 |
|---|---|
| 产品尺寸 | 320mm × 160mm |
| 分辨率 | 80×40 = 3200 DOTS |
| 像素点间距 | 4mm |
| 像素组成 | 1R1G1B |
| 可视角度 | ≥140° |
| 控制方式 | 同步控制 |
| 驱动方式 | 1/20 扫 |
| 接口类型 | HUB75 |
| 供电电压 | 5V / 4A（VH4 插座输入） |
| 功率 | ≤20W |
注意：显示屏的供电口（VCC和GND）是5V供电，且必须要接，切勿接入其他供电电压，以免烧坏显示屏。

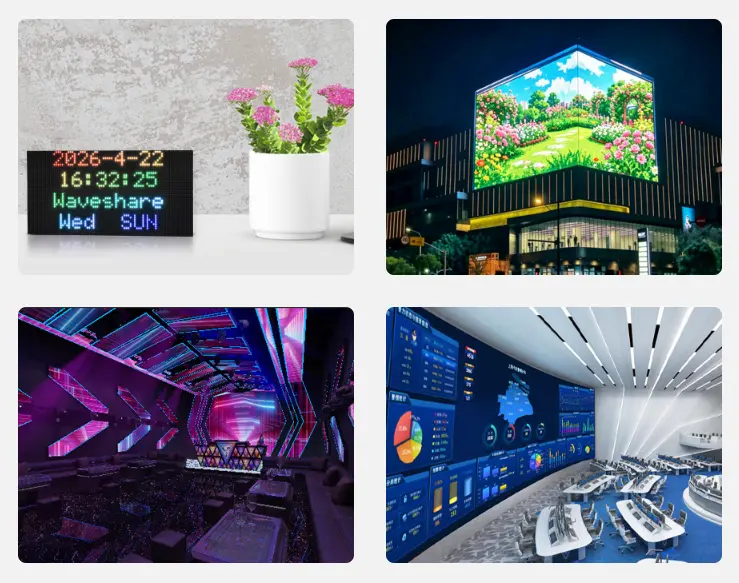

使用场景
- 作为桌面或墙挂信息显示屏，用于展示时间、天气、日程提醒等动态内容
- 作为创客作品的一部分，实现简单动画、文字滚动、音频可视化等效果
- 用于店铺门头、展会展台等场景，显示宣传标语或活动信息
- 通过级联多块显示屏，可搭建更大尺寸的矩阵墙，用于艺术装置或交互装置
开发板使用兼容性说明
| 开发板型号 | 开发平台 |
|---|---|
| ESP32-S3-DEV-KIT-NXRX | Arduino IDE / Vscode(IDF) |
| R7FA4 PLUS A | Arduino IDE |
| Raspberry Pi Pico 系列 | Vscode(Pico SDK) |
| 树莓派4b/5 | Raspbian bullseye |
| STM32F103RBT6 | KEIL5 |
