Arduino 开发

本章节包含以下部分，请按需阅读：

• Arduino 入门教程
• 配置开发环境
• 示例程序

Arduino 入门教程

初次接触 Arduino ESP32 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 安装和配置 Arduino IDE
• 第2节 Arduino 基础知识
• 第3节 数字输出/输入
• 第4节 模拟输入
• 第5节 脉冲宽度调制 (PWM)
• 第6节 串行通信 (UART)
• 第7节 I2C 通信
• 第8节 SPI 通信
• 第9节 Wi-Fi 基础用法
• 第10节 网页服务器
• 第11节 蓝牙 (Bluetooth)
• 第12节 LVGL 图形界面开发
• 第13节 综合项目

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境

1. 安装和配置 Arduino IDE

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE 并添加 ESP32 支持。

2. 安装库

要运行示例，需要安装对应的库。

可从 此链接 下载示例程序包。

库或文件名称	说明	版本	安装方式
Adafruit GFX Library	GFX Library 图形库	v1.12.5	通过库管理器或手动安装

ESP32-S3-LCD-4.3C 所需开发板安装说明

板名称	板安装要求	版本号要求
ESP32 by Espressif Systems	“离线”安装/“在线”安装	3.3.7

安装步骤：

• 安装方式请参考：Arduino 库管理教程。

示例程序

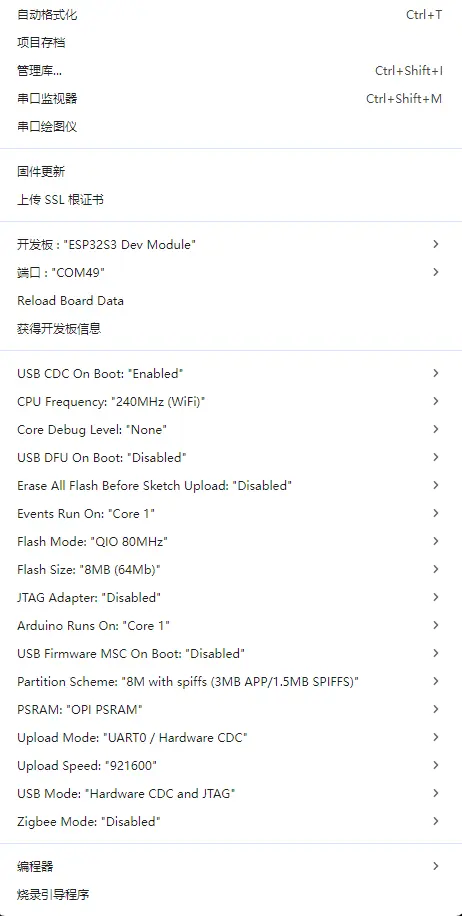

3. Arduino 工程参数设置

代码说明

void loop() {
  // animate by going through the colour wheel for the first two lines
  drawText(wheelval);
  wheelval +=1;
  delay(2000);
  dma_display->clearScreen();
  dma_display->fillScreen(myBLACK);
  delay(2000);
  dma_display->fillScreen( myRED);
  delay(2000);
  dma_display->fillScreen(myGREEN);
  delay(2000);
  dma_display->fillScreen(myBLUE);
  delay(2000);
  dma_display->fillScreen(myWHITE);
  delay(2000);
  dma_display->clearScreen();
}

代码解释

• loop()：
  • 按顺序执行文字绘制、纯色填充与清屏操作，用于快速验证面板的基础显示功能。
• drawText(wheelval)：
  • 根据 wheelval 绘制文字并改变颜色效果，用于检查字符渲染与颜色变化是否正常。
• dma_display->fillScreen()：
  • 依次将屏幕填充为黑、红、绿、蓝、白等纯色，便于观察整屏刷新与颜色显示效果。
• delay(2000)：
  • 每个显示步骤停留 2 秒，方便肉眼确认画面是否正确。
• dma_display->clearScreen()：
  • 在测试结束后清空画面，避免上一帧内容残留。

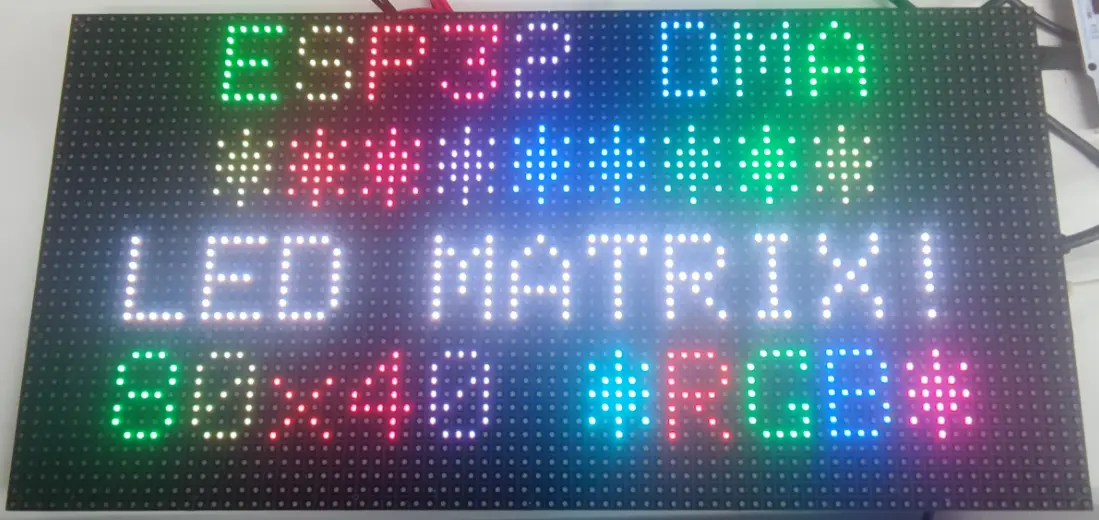

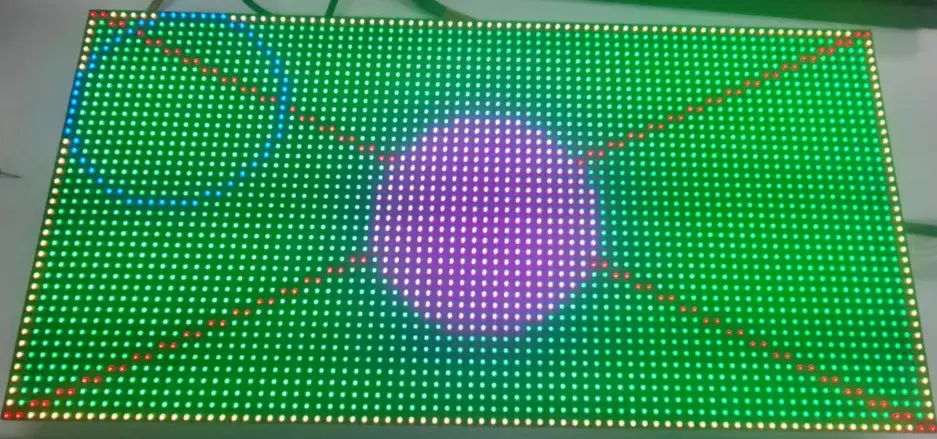

运行效果(Arduino IDE)
