Raspberry Pi 使用说明

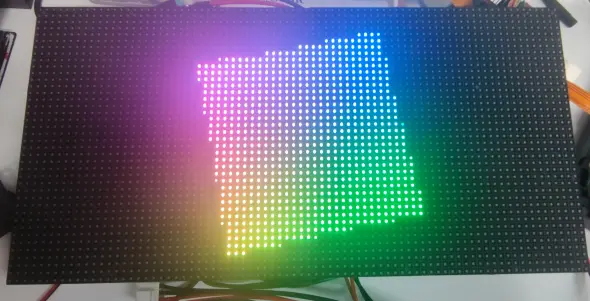

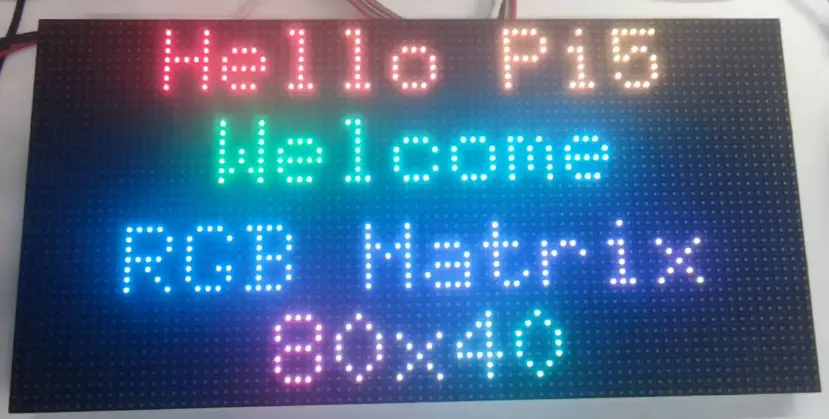

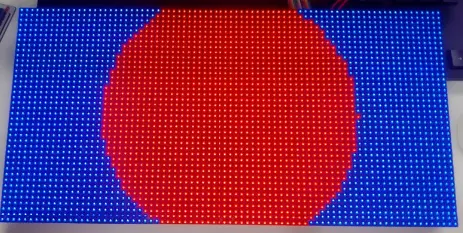

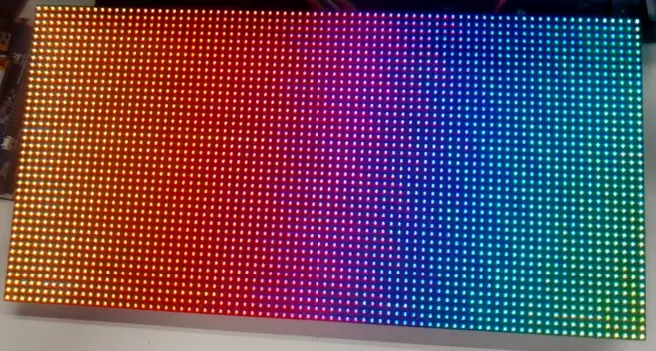

树莓派4b/5使用说明
准备材料
- RGB-Matrix-P4-80x40（本产品）
- 杜邦线 2 × 8PIN(本产品)
- 树莓派 4B 或树莓派 5 （须另购）
- 5V 独立电源（建议按屏幕数量预留足够电流,需另购）
硬件连接
树莓派最多支持3种共享连接LED点阵屏面板的方式。为便于工程接线，本文使用统一编号标记：
[1]：面板1接线组[2]：面板2接线组[3]：面板3接线组
说明：[1]、[2]、[3] 表示三套独立的面板接线组，并非三种完全不同的接口标准；其中部分控制引脚为公共信号。
注意：如果仅接入 1 块面板，只需连接标记为 [1] 和通用的引脚,下图为16pin排线连接示意图：
| 连接信号（奇数脚） | Pin | Pin | 连接信号（偶数脚） |
|---|---|---|---|
| - | 1 | 2 | - |
[3] G1 | 3 | 4 | - |
[3] B1 | 5 | 6 | GND [1][2][3] |
LAT/STB [1][2][3] | 7 | 8 | [3] R1 |
| - | 9 | 10 | E [1][2][3] |
CLK [1][2][3] | 11 | 12 | OE [1][2][3] |
[1] G1 | 13 | 14 | - |
A [1][2][3] | 15 | 16 | B [1][2][3] |
| - | 17 | 18 | C [1][2][3] |
[1] B2 | 19 | 20 | - |
[1] G2 | 21 | 22 | D [1][2][3] |
[1] R1 | 23 | 24 | [1] R2 |
| - | 25 | 26 | [1] B1 |
| - | 27 | 28 | - |
[2] G1 | 29 | 30 | - |
[2] B1 | 31 | 32 | [2] R1 |
[2] G2 | 33 | 34 | - |
[2] R2 | 35 | 36 | [3] G2 |
[3] R2 | 37 | 38 | [2] B2 |
| - | 39 | 40 | [3] B2 |
硬件连接
- 安装并启用树莓派系统（Raspbian bullseye）
- 按上表完成 16PIN 连线后，再接入屏幕 5V 供电
