Rasberry Pico 使用说明

Rasberry Pico使用说明​

环境配置可参考: https://docs.waveshare.net/Raspberry-Pi-Pico-C-Tutorials

硬件连接​

准备材料​

  • RGB-Matrix-P4-96x48（本产品）
  • 杜邦线 2 × 8PIN(本产品)
  • Rasberry Pico（须另购）

硬件连接示意图​

导入项目​

烧录流程​

在上图终端中输入以下命令:

resolution switching

通过设置根目录下CmakeLists中的PANEL_PROFILE参数，可以改变显示的面板尺寸。

当前支持的分辨率（profile）：

  • 64X32_1_16
  • 64X64_1_32
  • 80X40_1_20
  • 96X48_1_24

命令行指定（在工程根目录执行，切到 96x48）：

cmake -S . -B build -G Ninja -DPANEL_PROFILE=96X48_1_24
cmake --build build

编译完成后按住开发板的BOOT按键上电,然后点击RUN图标即可烧录。

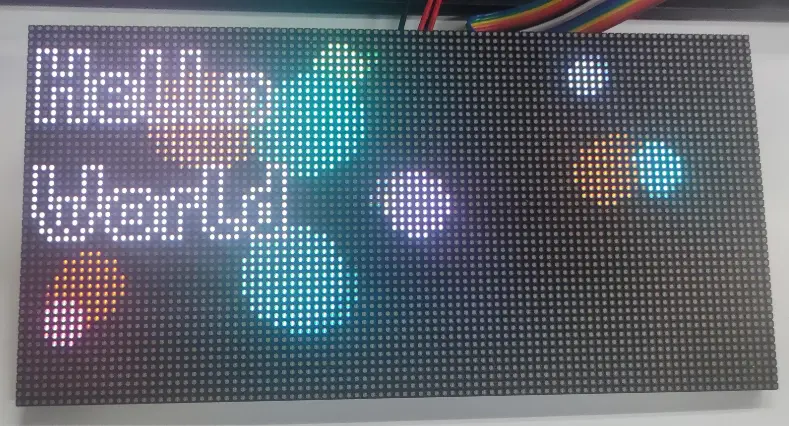

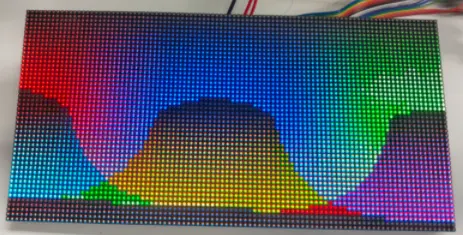

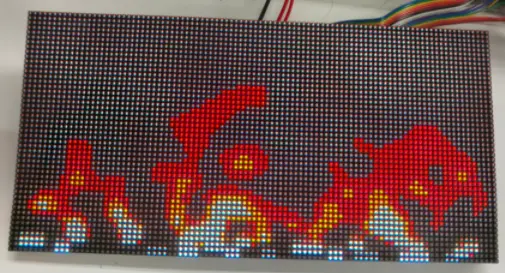

运行效果​

96x48-Pico
