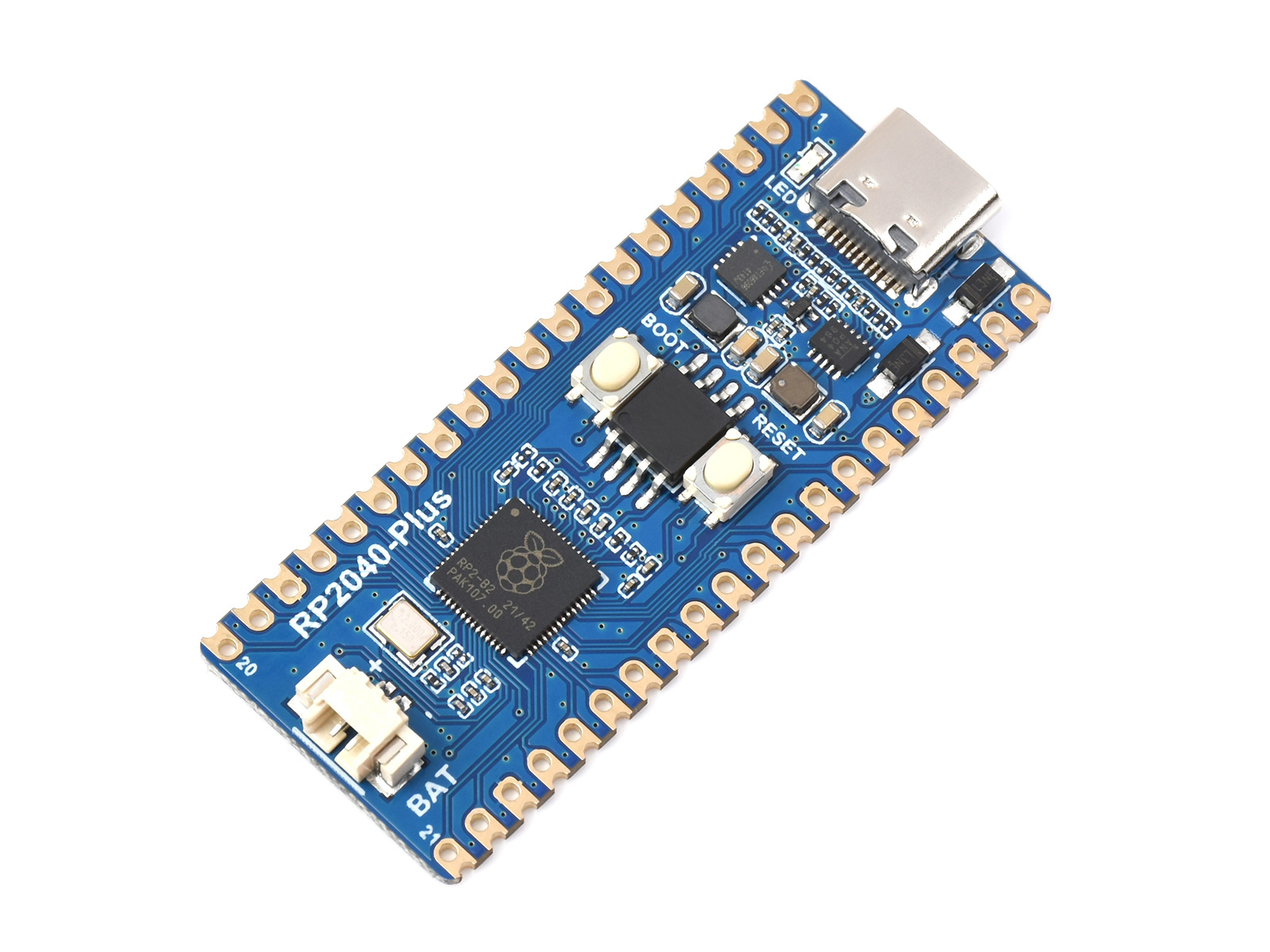

RP2040-Plus

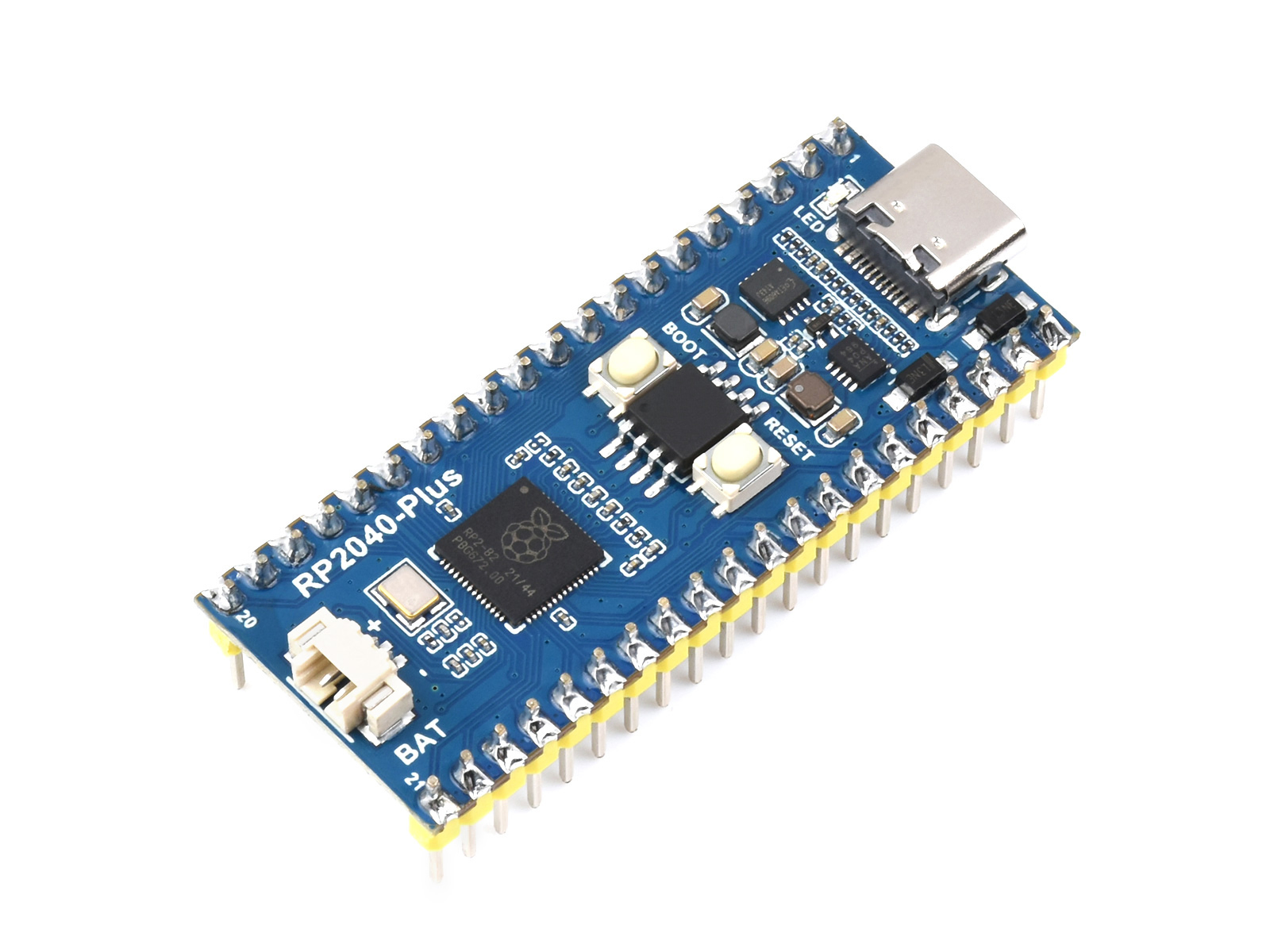

RP2040-Plus-M 产品图

RP2040-Plus 是一款微雪电子设计的低成本，高性能的微控制器开发板，具有灵活数字接口。硬件上，采用 Raspberry Pi 官方自主研发的 RP2040 微控制器芯片，搭载了ARM Cortex M0 + 双核处理器，高达 133MHz 的运行频率，内置 264KB 和 4MB/16MB (可选) 的片上 Flash，板载 26 个多功能的 GPIO 引脚。软件上，可选择树莓派提供的 C/C++ SDK，或者使用 MicroPython 进行开发，且配套有完善的开发资料教程，可方便快速入门开发，便于开发和集成到产品中。

产品特性​

  • 采用 Raspberry Pi 设计的 RP2040 微控制器芯片
  • 搭载了双核 ARM Cortex M0 + 处理器，以及运行频率高达 133MHz 灵活时钟
  • 内置了 264KB 的 SRAM 和 4MB/16MB (可选) 的片上 Flash
  • 采用 Type-C 接口，无需纠结正反插
  • 板载锂电池充放电接口，有利于本产品使用在一些移动场景当中
  • 板载 DC-DC 芯片 MP28164，为高效率 DC-DC 降压-升压芯片，负载电流可达 2A
  • 邮票孔设计，可直接焊接集成到用户自主设计的底板上
  • USB1.1 主机和从设备支持
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 多达 26 个多功能的 GPIO 引脚
  • 2 个 SPI，2 个 I2C，2 个 UART，3 个 12 位 ADC，以及 16 个可控 PWM 通道
  • 精确的片上时钟和定时器
  • 片上加速浮点库
  • 内置温度传感器，可实时监测芯片温度
  • 8 个可编程 I/O (PIO) 状态机，用于自定义外设支持

板载资源​

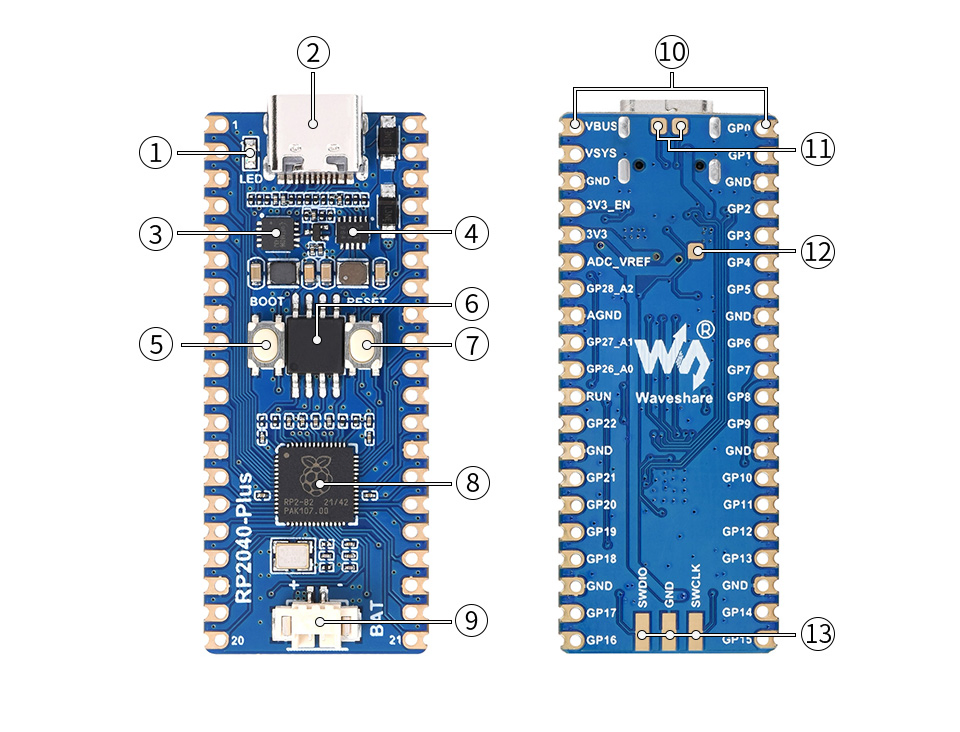

RP2040-Plus 硬件资源

  1. LED 指示灯 用户状态指示灯（非电源指示灯），用于运行状态提示
  2. USB Type-C 接口 用于程序下载与供电，支持 USB 通信
  3. ETA6096 高效锂电池充电管理芯片，支持单节 3.7V 锂电池充电
  4. MP28164 高效率 DC-DC 降压/升压电源芯片，提升系统供电稳定性
  5. BOOT 按键 复位时按下进入下载模式
  6. 片上 Flash 芯片 提供程序与数据存储，支持 4MB（W25Q32JVSSIQ） 与 16MB（W25Q128JVSIQ） 两种规格
  7. RESET 按键 系统复位按键，用于重启设备
  8. RP2040 双核 ARM Cortex-M0+ 处理器，最高 133MHz 运行频率
  9. 电池接口 MX1.25 连接器，可接入 3.7V 锂电池，支持充放电功能
  10. 引脚接口 兼容 Raspberry Pi Pico 标准引脚接口，便于外设扩展
  11. USB 测试点 可引出 USB 信号，方便调试与测试
  12. BOOT 测试点 与 BOOT 按键电路相连，便于自动下载与调试
  13. DEBUG 接口 用于程序下载与在线调试，支持开发与调试需求

接口介绍​

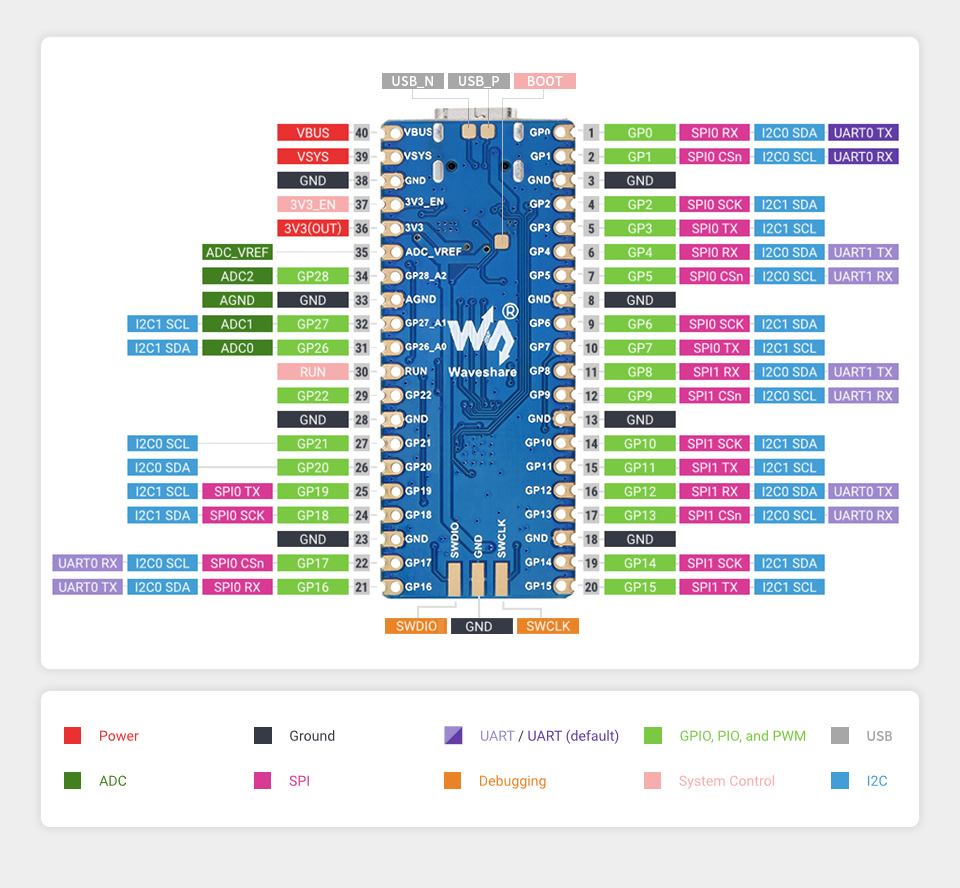

RP2040-Plus 引脚定义

产品尺寸​

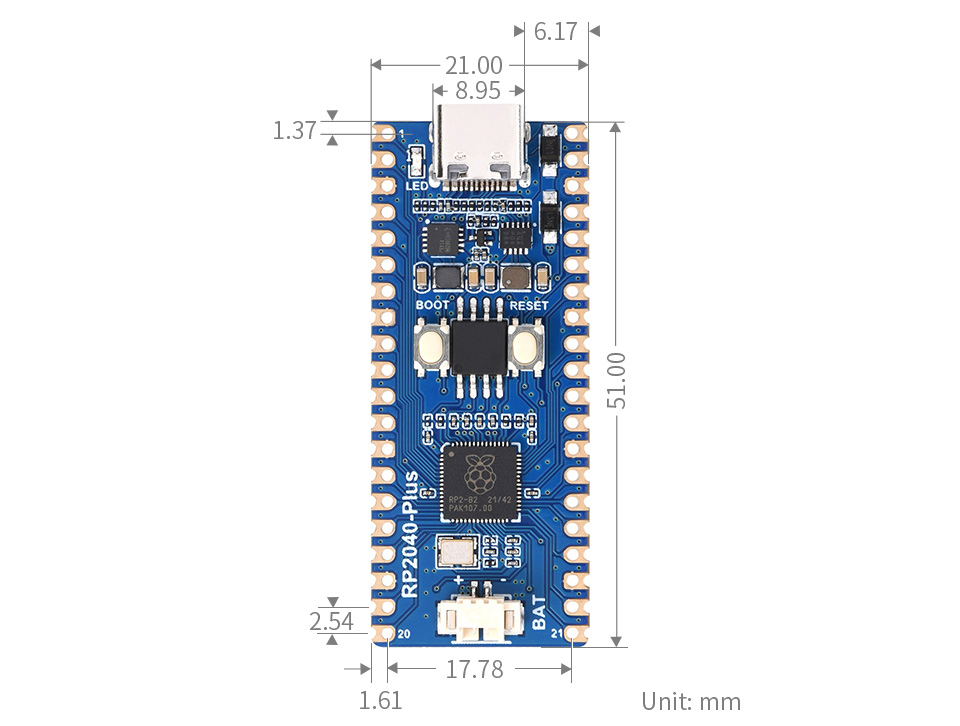

RP2040-Plus 产品尺寸

开发方式​

RP2040-Plus 支持 MicroPython、C/C++ 和 Arduino 三种编程语言，为开发者提供灵活的选择。您可以根据项目需求和个人偏好，选择合适的开发工具和编程方式：

  • Thonny IDE（MicroPython 开发）：Thonny 是一款面向初学者的轻量级 Python 集成开发环境，专为教学场景设计，现已广泛应用于 MicroPython / CircuitPython 开发。界面简洁直观，内置 Python 解释器，支持串口 REPL、代码烧录与调试，配置过程简单。MicroPython 简单易学、无需编译即可运行，非常适合初学者快速上手嵌入式开发。您可以参考 MicroPython 开发说明 完成初始设置，教程中提供了详细的环境配置步骤和示例程序。

  • VSCode + Pico SDK（C/C++ 开发）：VSCode 是一款功能强大的跨平台代码编辑器。通过安装 Pico VS Code 插件，可快速构建完整的 C/C++ 开发环境。该插件集成了 Pico SDK 工具链、CMake 构建系统、烧录与调试工具，支持图形化操作，开发效率高。C/C++ 开发可充分利用硬件性能，适合对性能要求较高的项目和专业开发者，更适用于复杂的嵌入式应用开发。您可以参考 C/C++ 开发说明 完成初始设置，教程中提供了详细的环境配置步骤和示例程序。

  • Arduino IDE（Arduino 开发）：Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源。这些库封装了复杂功能，让开发者无需深入底层细节即可快速实现各种功能，非常适合快速开发和原型验证，能够大幅缩短开发周期。您可以参考 Arduino 开发说明 完成初始设置，教程中提供了详细的环境配置步骤和示例程序。
