RP2350-POE-ETH

产品图

本产品为微雪自主设计的高性能嵌入式开发板，搭载 RP2350A 主控，配备 16MB NOR Flash。板载 W6300 以太网芯片，支持 Type-C 供电，亦可外接 PoE 模块实现网线独立供电；搭载 WS2812 可编程指示灯，引出 20 路 GPIO 引脚，引脚可编程自定义，拓展能力出色，适用于各类网络物联网项目开发与嵌入式产品应用。

SKU产品
35198RP2350-POE-ETH
35199RP2350-POE-ETH-Kit
34764RP2350-POE-ETH-M
35200RP2350-POE-ETH-M-Kit

产品特性​

  • 采用了 Raspberry Pi 研发的 RP2350A 微控制器芯片
  • 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率高达 150MHz，支持用户在两种架构间灵活切换
  • 内置 520KB 的 SRAM 和 16MB 的片上 Flash
  • 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
  • 板载 W6300，集成 TCP/IP 协议栈
  • 支持 USB1.1 主机和设备
  • 邮票孔设计，可直接焊接集成到用户自主设计的底板上
  • 可通过 USB 识别为大容量存储器进行拖放式下载
  • 引出 20 个 GPIO，兼容部分 Pico 扩展板
  • 精确的片上时钟和定时器
  • 内置温度传感器，可实时监测芯片温度
  • 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

板载资源​

硬件资源

  1. USB Type-C 接口 可以用于下载程序，并且支持 USB1.1 主机和从设备
  2. WS2812 酷炫 RGB LED
  3. BOOT 按键 复位时按下，进入下载模式
  4. RESET 按键 复位按键
  5. RP2350A 双核、双架构处理器，高达 150MHz 运行频率
  6. PoE 模块接口及供电口 支持外接 PoE 供电模块，可通过网线为整板供电。
  7. 百兆 RJ45 网口 以太网接口
  8. Debug 接口 支持在线仿真、Debug
  9. 低压降线性稳压器 Vout=3.3V，最大电流800mA
  10. 16MB NOR-Flash 用于程序与数据存储
  11. W6300 以太网驱动芯片

接口介绍​

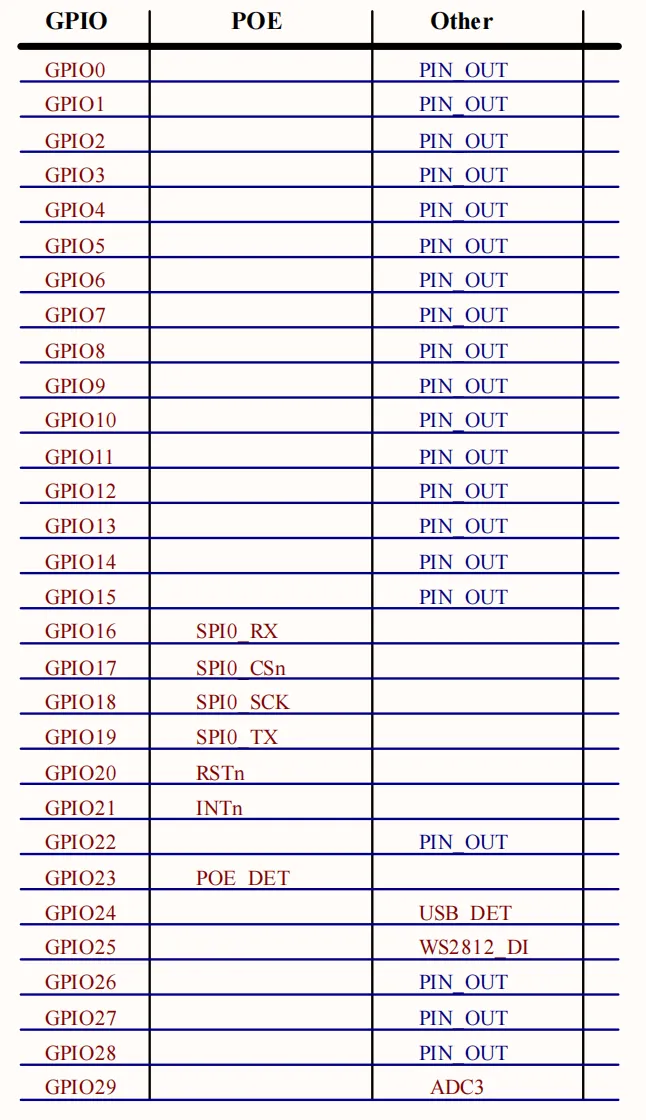

RP2350-POE-ETH-details-pin-number

RP2350-POE-ETH-details-inter

产品尺寸​

RP2350-POE-ETH-details-size

开发方式​

RP2350-POE-ETH 支持 MicroPython、C/C++ 和 Arduino 三种编程语言，为开发者提供灵活的选择。您可以根据项目需求和个人偏好，选择合适的开发工具和编程方式：

  • Thonny IDE（MicroPython 开发）：Thonny 是一款面向初学者的轻量级 Python 集成开发环境，专为教学场景设计，现已广泛应用于 MicroPython / CircuitPython 开发。界面简洁直观，内置 Python 解释器，支持串口 REPL、代码烧录与调试，配置过程简单。MicroPython 简单易学、无需编译即可运行，非常适合初学者快速上手嵌入式开发。您可以参考 MicroPython 开发说明 完成初始设置，教程中提供了详细的环境配置步骤和示例程序。

  • VS Code + Pico SDK（C/C++ 开发）：VS Code 是一款功能强大的跨平台代码编辑器。通过安装 Pico VS Code 插件，可快速构建完整的 C/C++ 开发环境。该插件集成了 Pico SDK 工具链、CMake 构建系统、烧录与调试工具，支持图形化操作，开发效率高。C/C++ 开发可充分利用硬件性能，适合对性能要求较高的项目和专业开发者，更适用于复杂的嵌入式应用开发。您可以参考 C/C++ 开发说明 完成初始设置，教程中提供了详细的环境配置步骤和示例程序。

  • Arduino IDE（Arduino 开发）：Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源。这些库封装了复杂功能，让开发者无需深入底层细节即可快速实现各种功能，非常适合快速开发和原型验证，能够大幅缩短开发周期。您可以参考 Arduino 开发说明 完成初始设置，教程中提供了详细的环境配置步骤和示例程序。
