Arduino 开发

本章节包含以下部分，请按需阅读：

配置开发环境
示例程序

配置开发环境

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE。

示例程序

Arduino 示例程序位于示例程序包的 examples\Arduino 目录中。

示例程序	基础例程说明	依赖库
01_MQTT	MQTT 示例程序	Adafruit_NeoPixel

01_MQTT

【程序说明】

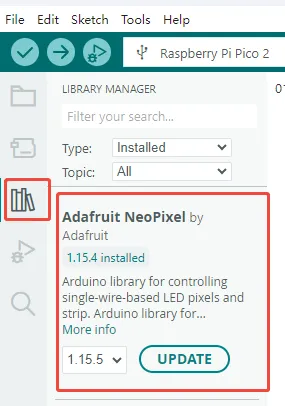

该示例 ws2812 LED 依赖库 Adafruit_NeoPixel ，需要提前安装。
该示例演示 RP2350-POE-ETH 通过以太网连接公网 MQTT Broker（默认 broker.emqx.io:1883），并实现：
- 订阅主题：Sub/ed229f15
- 发布主题：Pub/ed229f15
- 每 10 秒发布一次设备状态 JSON（包含 MAC、IP、温度、VSYS 电压、USB/POE 插入状态、运行时间等）
程序使用 DHCP 自动获取 IP，并通过 DNS 解析域名 broker.emqx.io 得到 Broker IP 后连接。
开源使用注意（强烈建议首次使用就修改，避免多人/多设备冲突）
- MQTT Broker 通常要求 Client ID 在同一时刻全局唯一：两台设备使用相同 MQTT_CLIENT_ID 登录时，后连入的会把先连入的挤掉，表现为设备频繁掉线。
- Topic 如果使用固定值，多台设备的数据会混在一起，且容易被其它人误订阅/误控制。
- 建议至少修改：MQTT_CLIENT_ID、MQTT_PUBLISH_TOPIC、MQTT_SUBSCRIBE_TOPIC；如你自建 Broker 或启用了鉴权，也要修改 MQTT_USERNAME、MQTT_PASSWORD。

#define MQTT_USERNAME "w6300_test"
#define MQTT_CLIENT_ID "ed229f15"
#define MQTT_PASSWORD "0123456789"

#define MQTT_PUBLISH_TOPIC "Pub/ed229f15"
#define MQTT_SUBSCRIBE_TOPIC "Sub/ed229f15"

【硬件连接】

使用 USB 线将开发板连接电脑（用于供电、烧录与串口日志查看）
插入网线到 RJ45 口，并确保网络可访问公网（能访问 broker.emqx.io:1883）
可选：插入 POE 网线为板子供电（程序会在上报 JSON 中体现 poe_inserted 状态）

【代码分析】

入口文件 01-MQTT.ino
- extern "C" int _write(...)：把 printf() 的输出重定向到 Serial，这样 C 文件里用 printf 打印也能在串口监视器看到。
- setup()
  - Serial.begin(115200)：初始化串口，波特率 115200。
  - DEV_Module_Init()：初始化板级硬件（GPIO/SPI/以太网芯片等，具体在工程 BSP 内部实现）。
  - bsp_adc_voltage_detection_init(...)：初始化 VSYS 电压检测（后续上报 vsys_voltage_v 与 vsys_adc_raw）。
  - usb_detect_io_init() / poe_detect_io_init()：初始化 USB/POE 插入检测 IO（后续上报 usb_inserted/poe_inserted）。
  - mqtt_app_init()：初始化以太网 + DHCP/DNS + MQTT 连接。
- loop()
  - mqtt_service_run()：MQTT 主循环（内部是 while(1)），负责保持连接、处理订阅消息、定时发布。
MQTT 逻辑文件 mqtt_app.c
- 关键配置（宏定义区）
  - Broker
    - g_dns_target_domain = "broker.emqx.io"：Broker 域名（默认走 DNS 解析）
    - PORT_MQTT (1883)：MQTT TCP 端口
    - 如网络禁用 DNS 或想固定 Broker IP：把 mqtt_connect() 中的 #if 0 改为 #if 1，使用 MQTT_BROKER_IP_0~3
  - PORT_MQTT (1883)：MQTT TCP 端口。
  - MQTT_CLIENT_ID / MQTT_USERNAME / MQTT_PASSWORD：连接 Broker 的账号信息（示例中写死为固定值）。
  - MQTT_PUBLISH_TOPIC / MQTT_SUBSCRIBE_TOPIC：发布/订阅主题。
  - MQTT_PUBLISH_PERIOD (10s)：定时发布周期。
  - g_dns_target_domain = "broker.emqx.io"：默认 Broker 域名。
- 静态/动态切换（建议只改这一处源码就能切换）
  - 网络地址：静态 IP ↔ DHCP（动态）
    - 默认（DHCP）

static eth_NetInfo g_net_info = {
    .ip = {192, 168, 1, 100},
    .sn = {255, 255, 255, 0},
    .gw = {192, 168, 1, 1},
    .dns = {8, 8, 8, 8},
    .dhcp = NETINFO_DHCP,
    .ipmode = NETINFO_DHCP_V4
};

说明：DHCP 模式下，以上 .ip/.sn/.gw/.dns 只是占位值，会在 ethchip_dhcp_run() 成功后被路由器分配的参数覆盖；网关（gw）与 DNS 也由路由器下发，无需手动改成“自家路由”

int mqtt_app_init(void)
{
    if (g_net_info.dhcp == NETINFO_DHCP) {
        ethchip_dhcp_init(ethchip_dhcp_assign, ethchip_dhcp_assign, ethchip_dhcp_conflict);
        return ethchip_dhcp_run();
    }
    return mqtt_connect();
}

切换为静态 IPv4（把 DHCP 关掉，并填写固定 IP 参数）

static eth_NetInfo g_net_info = {
    .ip = {192, 168, 1, 100},
    .sn = {255, 255, 255, 0},
    .gw = {192, 168, 1, 1},
    .dns = {8, 8, 8, 8},
    .dhcp = NETINFO_STATIC,
    .ipmode = NETINFO_STATIC_V4
};

静态 IP 参数怎么填（填错会导致“网络不通 / MQTT 连接失败”）
- .ip：开发板自己的固定 IP，必须和路由器在同一网段，且不要与局域网内其它设备冲突
  - 例：你的路由器是 192.168.1.1，子网掩码 255.255.255.0，则可选 192.168.1.123
- .sn（Subnet Mask）：子网掩码，必须与路由器的网段配置一致
  - 家用路由器最常见为 255.255.255.0
- .gw（Gateway）：默认网关，一般就是路由器的 LAN IP
  - 例：192.168.1.1
- .dns：DNS 服务器 IP
  - 可填路由器 IP（如 192.168.1.1），或公共 DNS（如 8.8.8.8、114.114.114.114）
- 避坑建议：如果路由器开着 DHCP，尽量把静态 IP 设在 DHCP 地址池之外，或在路由器里做 “IP/MAC 绑定(地址保留)” 避免冲突
Broker 地址：静态 IP ↔ DNS（动态解析域名）
- 默认（DNS 解析域名）

static uint8_t g_dns_target_domain[] = "broker.emqx.io";

#if 0
    g_mqtt_broker_ip[0] = MQTT_BROKER_IP_0;
    g_mqtt_broker_ip[1] = MQTT_BROKER_IP_1;
    g_mqtt_broker_ip[2] = MQTT_BROKER_IP_2;
    g_mqtt_broker_ip[3] = MQTT_BROKER_IP_3;
#else
    ethchip_dns_init();
    ethchip_dns_get_domain_ip(g_net_info.dns, g_dns_target_domain, g_mqtt_broker_ip);
#endif

切换为静态 Broker IP：把上面代码里的 #if 0 改成 #if 1，就会改用 MQTT_BROKER_IP_0~3（当前固定为 34.243.217.54）
MQTT 身份：静态 client_id/username ↔ 动态生成（基于 Unique ID）
- 默认（静态 client_id / username）

#define MQTT_USERNAME "w6300_test"
#define MQTT_CLIENT_ID "ed229f15"

#if 1
    snprintf(g_mqtt_client_id, sizeof(g_mqtt_client_id), "%s", MQTT_CLIENT_ID);
#else
    snprintf(g_mqtt_client_id, sizeof(g_mqtt_client_id), "%s%02X%02X%02X%02X",
             MQTT_CLIENT_ID_PREFIX, board_id.id[4], board_id.id[5], board_id.id[6], board_id.id[7]);
#endif

#if 1
    snprintf(g_mqtt_username, sizeof(g_mqtt_username), "%s", MQTT_USERNAME);
#else
    snprintf(g_mqtt_username, sizeof(g_mqtt_username), "%s%02X%02X%02X%02X",
             MQTT_USERNAME_PREFIX, board_id.id[4], board_id.id[5], board_id.id[6], board_id.id[7]);
#endif

切换为动态生成：把上面两段 #if 1 改成 #if 0，就会按 MQTT_CLIENT_ID_PREFIX / MQTT_USERNAME_PREFIX + Unique ID 拼出每台设备独立的身份
注意：当前发布/订阅主题是固定值（多设备会混在一起）

#define MQTT_PUBLISH_TOPIC "Pub/ed229f15"
#define MQTT_SUBSCRIBE_TOPIC "Sub/ed229f15"

generate_device_identity()
- 读取 RP2350 的 Unique ID（pico_get_unique_board_id），生成 MAC 地址（前 3 字节固定 OUI：02:08:DC，后 3 字节取自芯片 Unique ID）。
- 生成/设置 MQTT client_id 与 username（示例当前走静态宏；也支持根据 Unique ID 自动生成）。
mqtt_app_init()
- 初始化以太网芯片驱动（SPI、复位、检查、1ms 定时器等）。
- 若 g_net_info.dhcp == NETINFO_DHCP：
  - ethchip_dhcp_init(...) + ethchip_dhcp_run()：启动 DHCP 获取 IP（成功后会进入 DHCP 回调并自动触发 MQTT 连接）。
- 若使用静态 IP：直接调用 mqtt_connect() 建立 MQTT。
mqtt_connect()
- network_initialize(g_net_info)：把当前网络参数写入以太网芯片（IP/网关/DNS 等）。
- DNS 路径（默认启用）
  - ethchip_dns_get_domain_ip(...)：解析 broker.emqx.io 得到 g_mqtt_broker_ip。
  - 也可以切换到静态 IP（把 #if 0 改为 #if 1，使用 MQTT_BROKER_IP_0~3）。
- ConnectNetwork(...)：建立到 Broker 的 TCP 连接。
- MQTTClientInit(...) + MQTTConnect(...)：初始化 MQTT 客户端并完成 CONNECT。
- MQTTSubscribe(..., message_arrived)：订阅 MQTT_SUBSCRIBE_TOPIC，收到消息会进入 message_arrived()。
message_arrived(MessageData *msg_data)
- printf("%.*s\n", ...)：打印订阅到的消息内容。
- mqtt_parse_and_execute_commands(...)：把订阅消息交给命令解析模块。当前订阅主题为 Sub/ed229f15，收到消息后的行为如下：
  - 1. 原样打印 payload 到串口
  - 1. 尝试按“JSON 字段”执行指令（支持一个 payload 同时带多个字段，例如同时控制 LED + 读取电压）
  - 1. 执行成功/失败的结果会再次发布到 Pub/ed229f15（建议订阅 Pub/ed229f15 查看执行回包）

// 支持的控制指令（payload 为 JSON，字段存在且值>=0 才会执行）
// {"adc":1}       读取 VSYS 电压并上报
// {"led":2}       设置 WS2812 颜色（0-8）
// {"io_dect":1}   读取 USB/POE 插入状态并上报
static const mqtt_cmd_map_t g_cmd_map[] = {
    {"adc",      adc_op_handle},
    {"led",      led_op_handle},
    {"io_dect",  io_dect_op_handle},
};

{"adc":1}：读取 VSYS 电压与 ADC 原始值，并发布一条 JSON 到 Pub/ed229f15

{"vsys_voltage":5.021,"vsys_adc_raw":2048}

{"led":N}：设置板载 WS2812 颜色（N 范围 0-8，分别为 OFF/WHITE/RED/ORANGE/YELLOW/GREEN/CYAN/BLUE/PURPLE），并发布执行结果到 Pub/ed229f15
- 成功示例：

{"led_color":2,"led_name":"RED"}

失败示例（超出范围）：

{"error":"invalid_led_color","value":99,"valid_range":"0-8"}

{"io_dect":1}：读取 USB/POE 插入检测 IO，并发布状态到 Pub/ed229f15

{"usb_inserted":true,"poe_inserted":false}

build_mqtt_payload(...)
- 读取温度（read_chip_temp()）、flash 大小、系统运行时间、VSYS 电压、USB/POE 插入状态、网络参数等，拼成 JSON 字符串。
- 该 JSON 作为发布 payload（g_mqtt_message.payload）。
mqtt_service_run()
- MQTTYield(...)：让 MQTT 客户端处理收包/保活/回调等。
- 每到 MQTT_PUBLISH_PERIOD：调用 MQTTPublish(...) 向 MQTT_PUBLISH_TOPIC 发布一次设备状态。
- DHCP 模式下会按 DHCP_PERIOD 定期 ethchip_dhcp_run() 维护租约；当 DHCP 重新分配地址时，会在 ethchip_dhcp_assign() 中断开并重连 MQTT。

【运行效果】

烧录示例后，打开串口监视器（115200），可看到类似日志：

=== System Start ===
DHCP initialization succeed
...（获取到 IP 后）...
MQTT connected
Published
Subscribed
Published
Published
...

使用任意 MQTT 客户端验证（推荐 MQTTX）

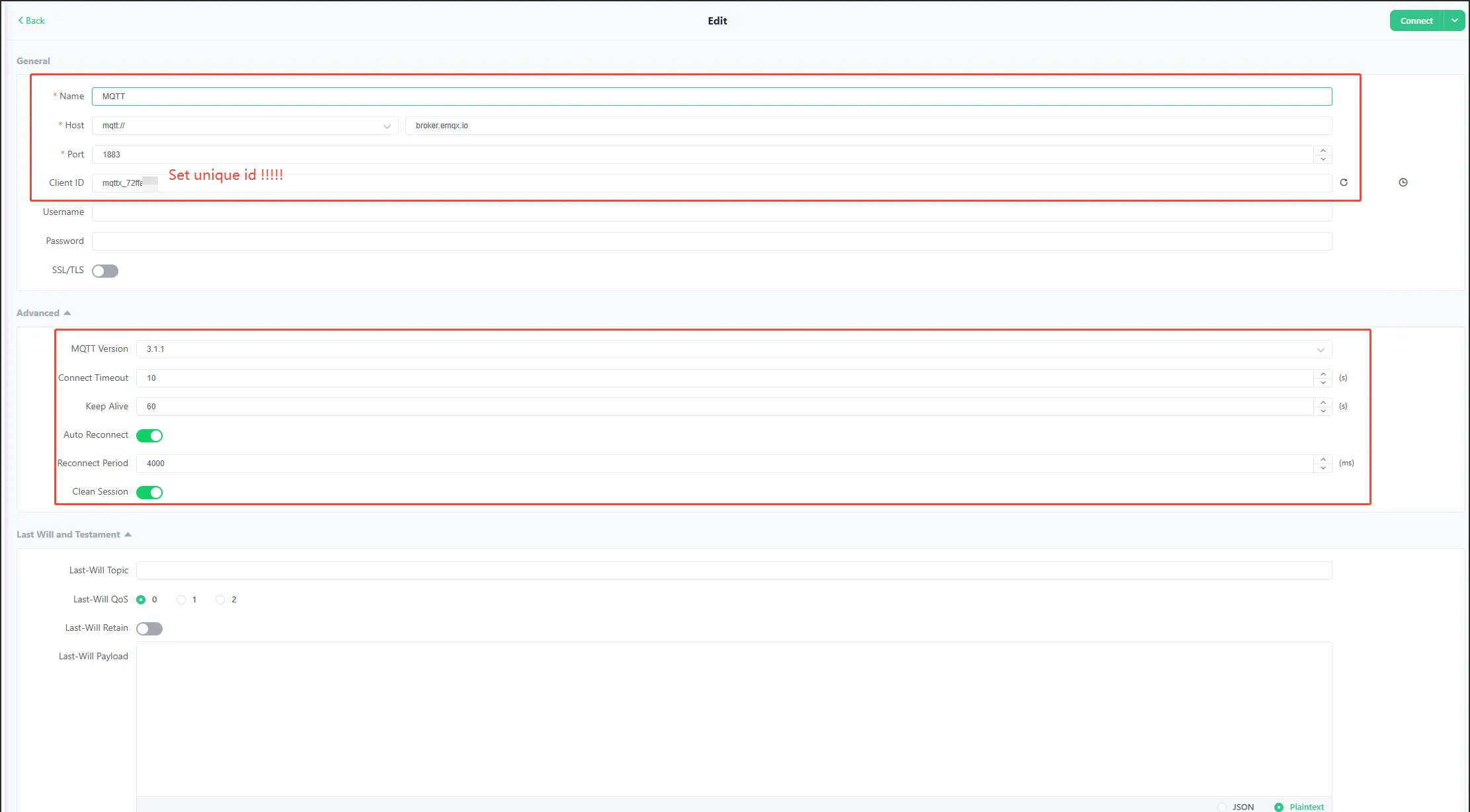

- MQTTX 客户端设置：
- RP2350-POE-ETH连接参数：
  - Host：broker.emqx.io
  - Port：1883
  - Username：w6300_test
  - Password：0123456789
  - Client ID：ed229f15

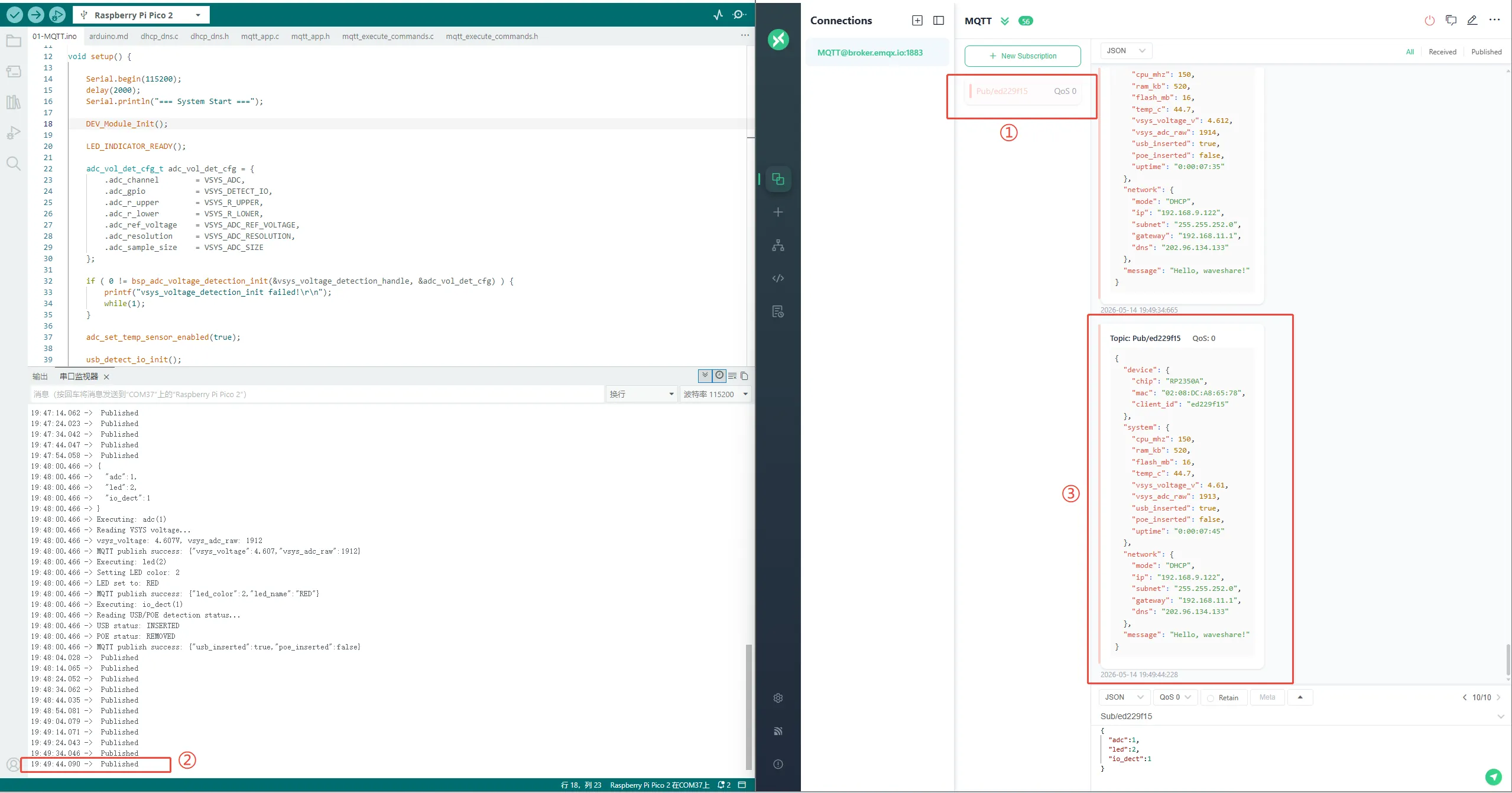

- 订阅主题：Pub/ed229f15，可以收到开发板每 10 秒上报的 JSON，例如：

{
  "device": { "chip": "RP2350A", "mac": "02:08:DC:xx:xx:xx", "client_id": "ed229f15" },
  "system": {
    "cpu_mhz": 150,
    "ram_kb": 520,
    "flash_mb": 16,
    "temp_c": 36.2,
    "vsys_voltage_v": 5.021,
    "vsys_adc_raw": 2048,
    "usb_inserted": true,
    "poe_inserted": false,
    "uptime": "0:00:01:23"
  },
  "network": { "mode": "DHCP", "ip": "192.168.1.100", "subnet": "255.255.255.0", "gateway": "192.168.1.1", "dns": "8.8.8.8" },
  "message": "Hello, waveshare!"
}

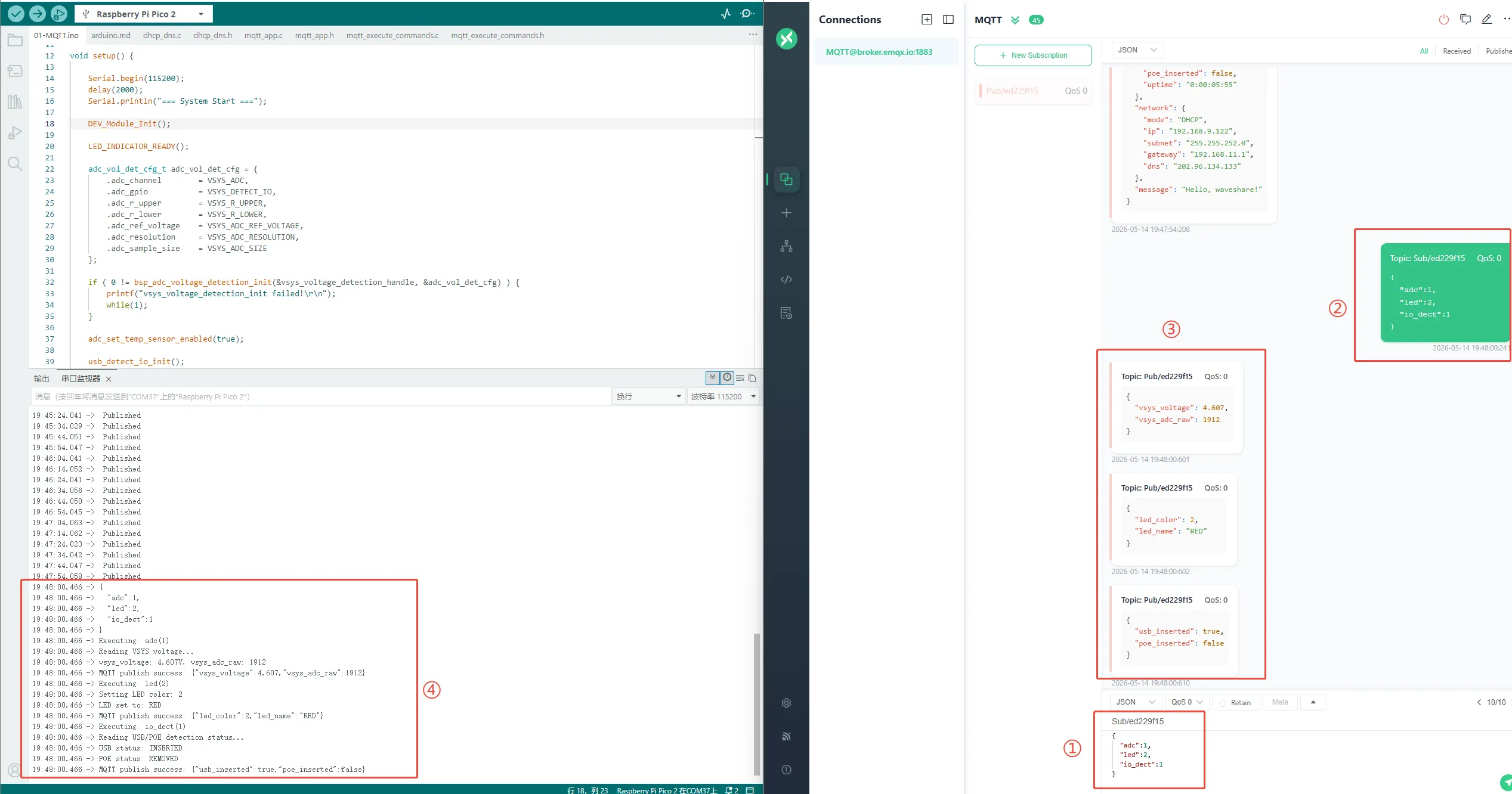

向主题 Sub/ed229f15 发布任意字符串，开发板串口会打印收到的消息内容（并进入命令解析函数，方便你二次开发控制逻辑）。
