RP2350-Touch-LCD-1.54

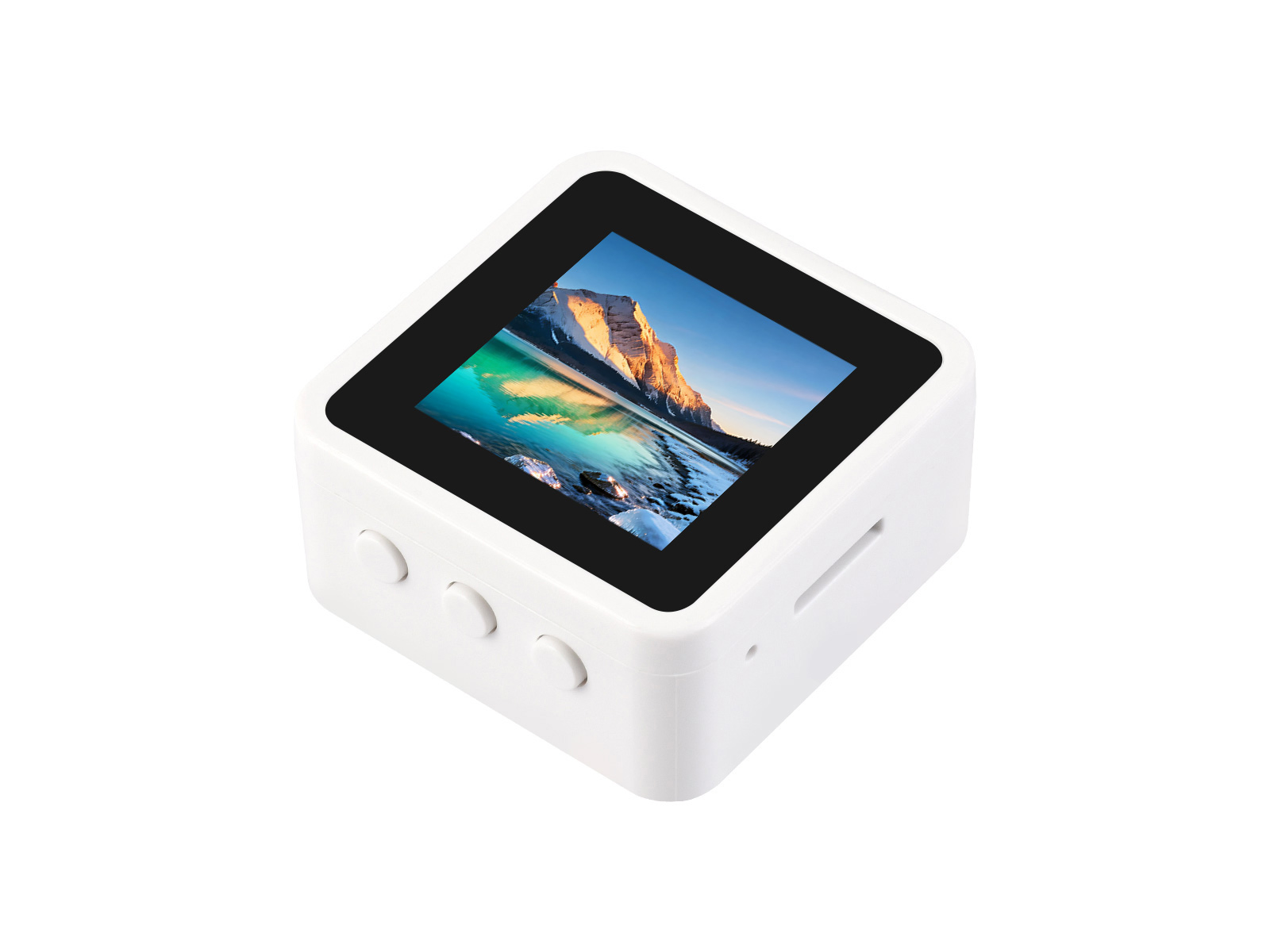

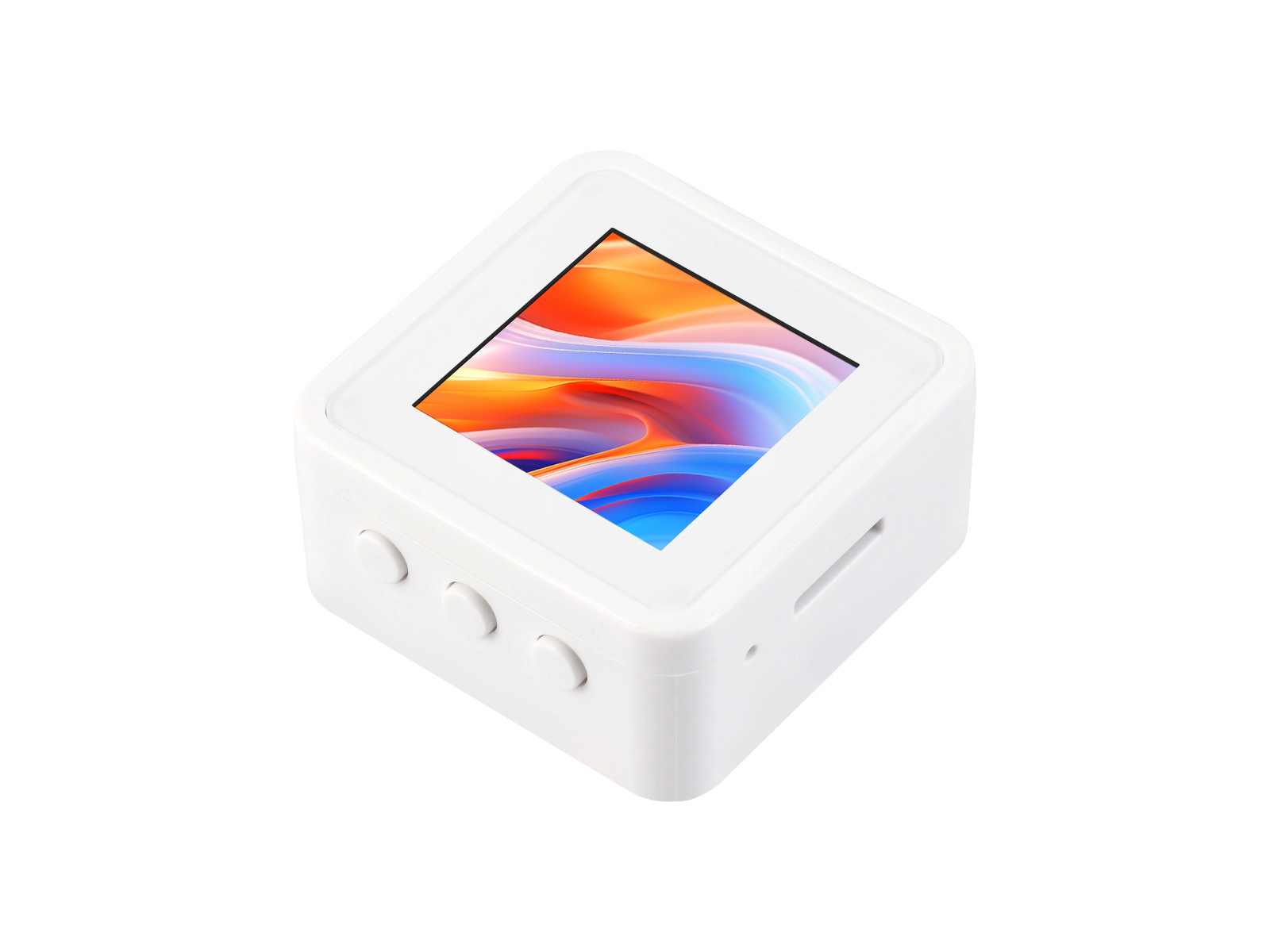

RP2350-LCD-1.54 产品图

本产品是一款微雪 (Waveshare) 自主设计的高性能、高集成的微控制器开发板。集成大容量 Flash，板载了 1.54 英寸电容高清 LCD 屏、IMU、Micro SD 卡槽等外设，结合多种通讯接口，便于开发和集成到产品中。

产品特性​

  • 采用 Raspberry Pi 设计的 RP2350A 微控制器芯片
  • 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
  • 内置 520KB 的 SRAM 和 16MB 的片上 Flash
  • 采用 Type-C 接口，无需纠结正反插
  • 板载 1.54 英寸 LCD 屏，240 × 240 分辨率，65K 彩色
  • USB1.1 主机和从设备支持
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 引出 4 个多功能 GPIO 引脚
  • 1 个 I2C，1 个 UART，2 个 12 位 ADC，以及 2 个可控 PWM 通道
  • 精确的片上时钟和定时器
  • 内置温度传感器，可实时监测芯片温度
  • 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

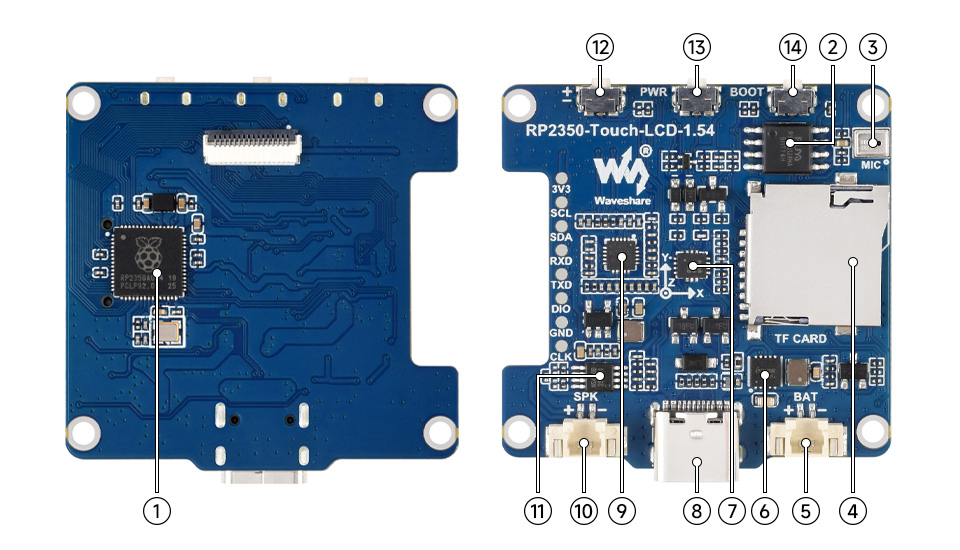

板载资源​

RP2350-Touch-LCD-1.54 硬件资源

  1. RP2350A 双核、双架构处理器，最高 150MHz 运行频率
  2. 16MB NOR-Flash 用于程序与数据存储
  3. 麦克风 用于音频采集
  4. Micro SD 卡座 支持 Micro SD 卡扩展存储
  5. MX1.25 锂电池接口 可用于接入 3.7V 锂电池，支持充放电，峰值充电电流 300mA
  6. 电池充放电管理芯片 用于锂电池充放电管理
  7. QMI8658 六轴惯性测量单元（IMU），包含 3 轴陀螺仪和 3 轴加速度计
  8. USB Type-C 接口 用于程序下载，支持 USB 1.1 主机和从设备模式
  9. ES8311 低功耗音频编解码芯片
  10. MX1.25 喇叭接口 用于外接扬声器
  11. NS4150B 音频功率放大器芯片
  12. 音量控制按键 短按音量增大，长按音量减小，支持自定义按键功能
  13. PWR 电源按键 用于电源控制
  14. BOOT 按键 复位时按下可进入下载模式

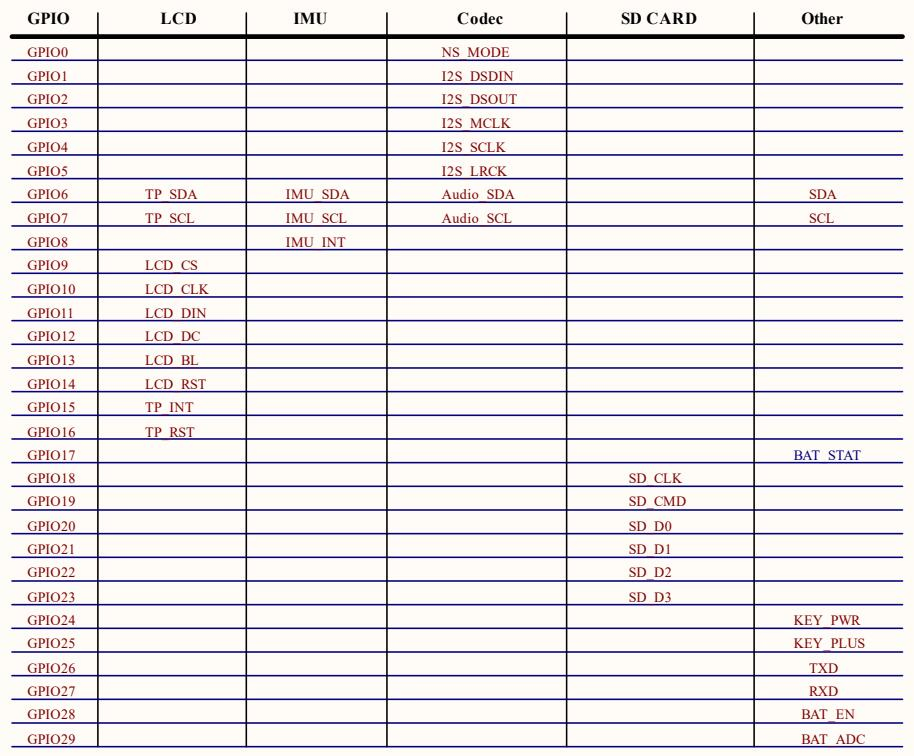

接口介绍​

RP2350-Touch-LCD-1.54

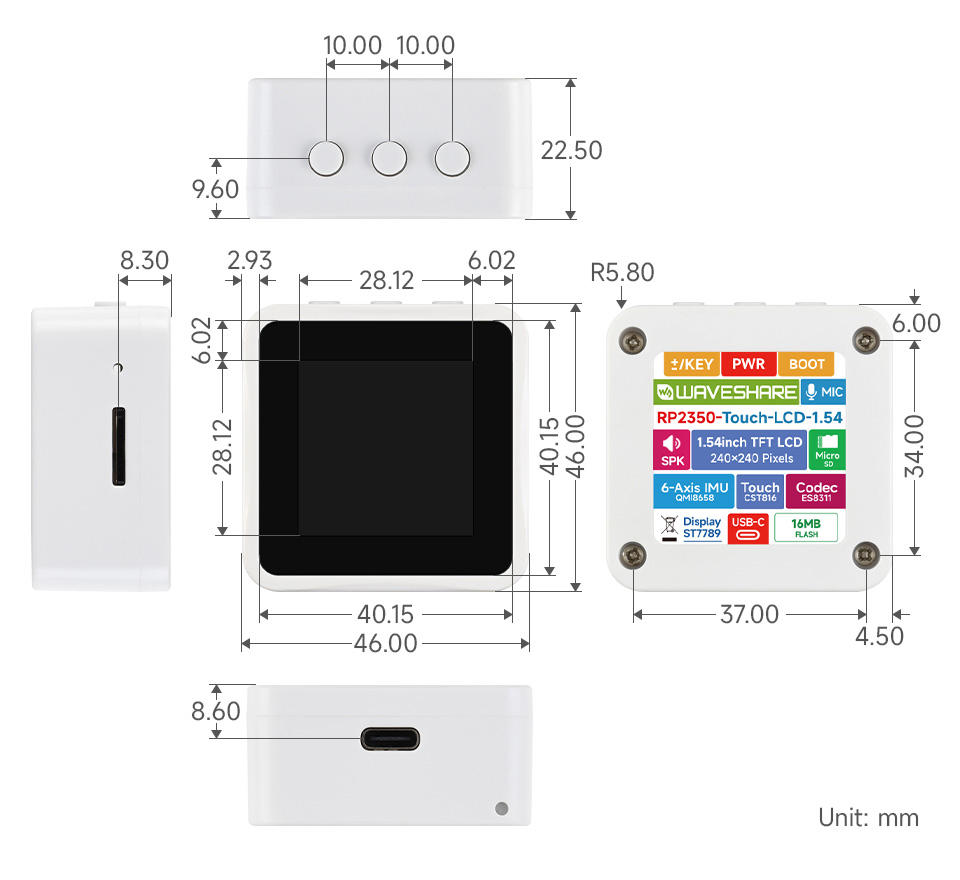

产品尺寸​

RP2350-Touch-LCD-1.54

开发方式​

RP2350-Touch-LCD-1.54 支持 MicroPython、C/C++ 和 Arduino 三种编程语言，为开发者提供灵活的选择。您可以根据项目需求和个人偏好，选择合适的开发工具和编程方式：

  • Thonny IDE（MicroPython 开发）：Thonny 是一款面向初学者的轻量级 Python 集成开发环境，专为教学场景设计，现已广泛应用于 MicroPython / CircuitPython 开发。界面简洁直观，内置 Python 解释器，支持串口 REPL、代码烧录与调试，配置过程简单。MicroPython 简单易学、无需编译即可运行，非常适合初学者快速上手嵌入式开发。您可以参考 MicroPython 开发说明 完成初始设置，教程中提供了详细的环境配置步骤和示例程序。

  • VS Code + Pico SDK（C/C++ 开发）：VS Code 是一款功能强大的跨平台代码编辑器。通过安装 Pico VS Code 插件，可快速构建完整的 C/C++ 开发环境。该插件集成了 Pico SDK 工具链、CMake 构建系统、烧录与调试工具，支持图形化操作，开发效率高。C/C++ 开发可充分利用硬件性能，适合对性能要求较高的项目和专业开发者，更适用于复杂的嵌入式应用开发。您可以参考 C/C++ 开发说明 完成初始设置，教程中提供了详细的环境配置步骤和示例程序。

  • Arduino IDE（Arduino 开发）：Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源。这些库封装了复杂功能，让开发者无需深入底层细节即可快速实现各种功能，非常适合快速开发和原型验证，能够大幅缩短开发周期。您可以参考 Arduino 开发说明 完成初始设置，教程中提供了详细的环境配置步骤和示例程序。
