Arduino 开发

本章节包含以下部分，请按需阅读：

配置开发环境
示例程序

配置开发环境

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE。

示例程序

Arduino 示例程序位于示例程序包的 examples\Arduino 目录中。

示例程序	基础例程说明	依赖库
01_GUI	GUI 显示程序	-

01_GUI

【程序说明】

使用 SPI 与显示屏通讯，并通过 GUI 实现显示文本和图片等功能。

【硬件连接】

使用 USB 线把板子接入电脑

【代码分析】

底层硬件接口

我们对硬件操作进行了底层的封装，由于硬件平台不一样，内部的实现是不一样的，如果需要了解内部实现可以去对应的目录中查看，在 DEV_Config.c(.h) 可以看到很多定义，在目录：c\lib\Config

模块初始化与退出的处理
```
void DEV_Module_Init(void);
void DEV_Module_Exit(void);
```
提示
这里是处理使用显示屏前与使用完之后一些 GPIO 的处理。

GPIO 读写

void 	DEV_Digital_Write(uint_16 Pin, uint_8 Value);
uint_8 	DEV_Digital_Read(uint_16 Pin);

SPI 写数据
```
void DEV_SPI_WriteByte(uint_8 Value);
```

上层应用

对于屏幕而言，如果需要进行画图、显示中英文字符、显示图片等怎么办，这些都是上层应用做的。这有很多小伙伴有问到一些图形的处理，我们这里提供了一些基本的功能在如下的目录中可以找到 GUI，在目录：c\lib\GUI\GUI_Paint.c(.h)

在如下目录下是 GUI 依赖的字符字体，在目录：c\lib\Fonts

VSCode-Example-2

新建图像属性：新建一个图像属性，这个属性包括图像缓存的名称、宽度、高度、翻转角度、颜色

void Paint_NewImage(uint16_t *image, uint16_t Width, uint16_t Height, uint16_t Rotate, uint16_t Color)
参数：
    image:  图像缓存的名称，实际上是一个指向图像缓存首地址的指针；
    Width:  图像缓存的宽度；
    Height: 图像缓存的高度；
    Rotate: 图像的翻转的角度
    Color:  图像的初始颜色；

选择图像缓存：选择图像缓存，选择的目的是你可以创建多个图像属性，图像缓存可以存在多个，你可以选择你所创建的每一张图像
```
void Paint_SelectImage(uint8_t *image)
参数：
    image: 图像缓存的名称，实际上是一个指向图像缓存首地址的指针；
```
图像旋转：设置选择好的图像的旋转角度，最好使用在 Paint_SelectImage() 后，可以选择旋转 0、90、180、270 度
```
void Paint_SetRotate(uint16_t Rotate)
参数：
    Rotate: 图像选择角度，可以选择 ROTATE_0、ROTATE_90、ROTATE_180、ROTATE_270 分别对应 0、90、180、270 度
```
提示
不同选择角度下，坐标对应起始像素点不同，这里以 1.14 为例，四张图，按顺序为 0°， 90°， 180°， 270°。仅做为参考。

图像镜像翻转：设置选择好的图像的镜像翻转，可以选择不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像。

void Paint_SetMirroring(uint8_t mirror)
参数：
    mirror: 图像的镜像方式，可以选择 MIRROR_NONE、MIRROR_HORIZONTAL、MIRROR_VERTICAL、MIRROR_ORIGIN 分别对应不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像

设置点在缓存中显示位置和颜色：这里是 GUI 最核心的一个函数、处理点在缓存中显示位置和颜色。

void Paint_SetPixel(uint16_t Xpoint, uint16_t Ypoint, uint16_t Color)
参数：
    Xpoint: 点在图像缓存中 X 位置
    Ypoint: 点在图像缓存中 Y 位置
    Color:  点显示的颜色

图像缓存填充颜色：把图像缓存填充为某颜色，一般作为屏幕刷白的作用。
```
void Paint_Clear(uint16_t Color)
参数：
    Color: 填充的颜色
```

图像缓存部分窗口填充颜色：把图像缓存的某部分窗口填充为某颜色，一般作为窗口刷白的作用，常用于时间的显示，刷白上一秒。

void Paint_ClearWindows(uint16_t Xstart, uint16_t Ystart, uint16_t Xend, uint16_t Yend, uint16_t Color)
参数：
    Xstart: 窗口的 X 起点坐标
    Ystart: 窗口的 Y 起点坐标
    Xend:   窗口的 X 终点坐标
    Yend:   窗口的 Y 终点坐标
    Color:  填充的颜色

画点：在图像缓存中，在（Xpoint, Ypoint）上画点，可以选择颜色，点的大小，点的风格

void Paint_DrawPoint(uint16_t Xpoint, uint16_t Ypoint, uint16_t Color, DOT_PIXEL Dot_Pixel, DOT_STYLE Dot_Style)
参数：
    Xpoint: 点的 X 坐标
    Ypoint: 点的 Y 坐标
    Color:  填充的颜色
    Dot_Pixel: 点的大小，提供默认的 8 种大小点
        typedef enum {
            DOT_PIXEL_1X1  = 1,	// 1 x 1
            DOT_PIXEL_2X2  , 		// 2 X 2
            DOT_PIXEL_3X3  , 	 	// 3 X 3
            DOT_PIXEL_4X4  , 	 	// 4 X 4
            DOT_PIXEL_5X5  , 		// 5 X 5
            DOT_PIXEL_6X6  , 		// 6 X 6
            DOT_PIXEL_7X7  , 		// 7 X 7
            DOT_PIXEL_8X8  , 		// 8 X 8
        } DOT_PIXEL;
    Dot_Style: 点的风格，大小扩充方式是以点为中心扩大还是以点为左下角往右上扩大
        typedef enum {
        DOT_FILL_AROUND  = 1,
        DOT_FILL_RIGHTUP,
        } DOT_STYLE;

画线：在图像缓存中，从 (Xstart, Ystart) 到 (Xend, Yend) 画线，可以选择颜色，线的宽度，线的风格

void Paint_DrawLine(uint16_t Xstart, uint16_t Ystart, uint16_t Xend, uint16_t Yend, uint16_t Color, LINE_STYLE Line_Style , LINE_STYLE Line_Style)
参数：
    Xstart: 线的 X 起点坐标
    Ystart: 线的 Y 起点坐标
    Xend:   线的 X 终点坐标
    Yend:   线的 Y 终点坐标
    Color:  填充的颜色
    Line_width: 线的宽度，提供默认的 8 种宽度
        typedef enum {
            DOT_PIXEL_1X1  = 1,	// 1 x 1
            DOT_PIXEL_2X2  , 		// 2 X 2
            DOT_PIXEL_3X3  ,		// 3 X 3
            DOT_PIXEL_4X4  ,		// 4 X 4
            DOT_PIXEL_5X5  , 		// 5 X 5
            DOT_PIXEL_6X6  , 		// 6 X 6
            DOT_PIXEL_7X7  , 		// 7 X 7
            DOT_PIXEL_8X8  , 		// 8 X 8
        } DOT_PIXEL;
    Line_Style: 线的风格，选择线是以直线连接还是以虚线的方式连接
        typedef enum {
            LINE_STYLE_SOLID = 0,
            LINE_STYLE_DOTTED,
        } LINE_STYLE;

画矩形：在图像缓存中，从 (Xstart, Ystart) 到 (Xend, Yend) 画一个矩形，可以选择颜色，线的宽度，是否填充矩形内部

void Paint_DrawRectangle(uint16_t Xstart, uint16_t Ystart, uint16_t Xend, uint16_t Yend, uint16_t Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
参数：
    Xstart: 矩形的 X 起点坐标
    Ystart: 矩形的 Y 起点坐标
    Xend:   矩形的 X 终点坐标
    Yend:   矩形的 Y 终点坐标
    Color:  填充的颜色
    Line_width: 矩形四边的宽度，提供默认的 8 种宽度
        typedef enum {
            DOT_PIXEL_1X1  = 1,	// 1 x 1
            DOT_PIXEL_2X2  , 		// 2 X 2
            DOT_PIXEL_3X3  ,		// 3 X 3
            DOT_PIXEL_4X4  ,		// 4 X 4
            DOT_PIXEL_5X5  , 		// 5 X 5
            DOT_PIXEL_6X6  , 		// 6 X 6
            DOT_PIXEL_7X7  , 		// 7 X 7
            DOT_PIXEL_8X8  , 		// 8 X 8
        } DOT_PIXEL;
    Draw_Fill: 填充，是否填充矩形的内部
        typedef enum {
            DRAW_FILL_EMPTY = 0,
            DRAW_FILL_FULL,
        } DRAW_FILL;

画圆：在图像缓存中，以 (X_Center Y_Center) 为圆心，画一个半径为 Radius 的圆，可以选择颜色，线的宽度，是否填充圆内部

void Paint_DrawCircle(uint16_t X_Center, uint16_t Y_Center, uint16_t Radius, uint16_t Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
参数：
    X_Center: 圆心的 X 坐标
    Y_Center: 圆心的 Y 坐标
    Radius：  圆的半径
    Color:    填充的颜色
    Line_width: 圆弧的宽度，提供默认的 8 种宽度
        typedef enum {
            DOT_PIXEL_1X1  = 1,	// 1 x 1
            DOT_PIXEL_2X2  , 		// 2 X 2
            DOT_PIXEL_3X3  ,		// 3 X 3
            DOT_PIXEL_4X4  ,		// 4 X 4
            DOT_PIXEL_5X5  , 		// 5 X 5
            DOT_PIXEL_6X6  , 		// 6 X 6
            DOT_PIXEL_7X7  , 		// 7 X 7
            DOT_PIXEL_8X8  , 		// 8 X 8
        } DOT_PIXEL;
    Draw_Fill: 填充，是否填充圆的内部
        typedef enum {
            DRAW_FILL_EMPTY = 0,
            DRAW_FILL_FULL,
        } DRAW_FILL;

写 Ascii 字符：在图像缓存中，在 (Xstart Ystart) 为左顶点，写一个 Ascii 字符，可以选择 Ascii 码可视字符字库、字体前景色、字体背景色

void Paint_DrawChar(uint16_t Xstart, uint16_t Ystart, const uint8_t Ascii_Char, sFONT* Font, uint16_t Color_Foreground, uint16_t Color_Background)
参数：
    Xstart: 字符的左顶点 X 坐标
    Ystart: 字体的左顶点 Y 坐标
    Ascii_Char：Ascii 字符
    Font: Ascii 码可视字符字库，在 Fonts 文件夹中提供了以下字体：
        font8：5*8 的字体
        font12：7*12 的字体
        font16：11*16 的字体
        font20：14*20 的字体
        font24：17*24 的字体
    Color_Foreground: 字体颜色
    Color_Background: 背景颜色

写英文字符串：在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串英文字符，可以选择 Ascii 码可视字符字库、字体前景色、字体背景色

void Paint_DrawString_EN(uint16_t Xstart, uint16_t Ystart, const uint8_t * pString, sFONT* Font, uint16_t Color_Foreground, uint16_t Color_Background)
参数：
    Xstart:  字符的左顶点 X 坐标
    Ystart:  字体的左顶点 Y 坐标
    pString: 字符串，字符串是一个指针
    Font: Ascii 码可视字符字库，在 Fonts 文件夹中提供了以下字体：
        font8：5*8 的字体
        font12：7*12 的字体
        font16：11*16 的字体
        font20：14*20 的字体
        font24：17*24 的字体
    Color_Foreground: 字体颜色
    Color_Background: 背景颜色

写中文字符串：在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串中文字符，可以选择 GB2312 编码字符字库、字体前景色、字体背景色

void Paint_DrawString_CN(uint16_t Xstart, uint16_t Ystart, const uint8_t * pString, cFONT* font, uint16_t Color_Foreground, uint16_t Color_Background)
参数：
    Xstart:  字符的左顶点 X 坐标
    Ystart:  字体的左顶点 Y 坐标
    pString: 字符串，字符串是一个指针
    Font: GB2312 编码字符字库，在 Fonts 文件夹中提供了以下字体：
        font12CN：ascii 字符字体 11*21，中文字体 16*21
        font24CN：ascii 字符字体 24*41，中文字体 32*41
    Color_Foreground: 字体颜色
    Color_Background: 背景颜色

写数字：在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串数字，可以选择 Ascii 码可视字符字库、字体前景色、字体背景色

void Paint_DrawNum(uint16_t Xpoint, uint16_t Ypoint, uint32_t Nummber, sFONT* Font, uint16_t Digit,uint16_t Color_Foreground, uint16_t Color_Background);
参数：
    Xstart:  字符的左顶点 X 坐标
    Ystart:  字体的左顶点 Y 坐标
    Nummber: 显示的数字，这里使用的是 32 位长的 int 型保存，可以最大显示到 2147483647
    Font: Ascii 码可视字符字库，在 Fonts 文件夹中提供了以下字体：
        font8：5*8 的字体
        font12：7*12 的字体
        font16：11*16 的字体
        font20：14*20 的字体
        font24：17*24 的字体
        Digit: 显示小数点位数
    Color_Foreground: 字体颜色
    Color_Background: 背景颜色

显示时间：在图像缓存中，在 (Xstart Ystart) 为左顶点，显示一段时间，可以选择 Ascii 码可视字符字库、字体前景色、字体背景色；

void Paint_DrawTime(uint16_t Xstart, uint16_t Ystart, PAINT_TIME *pTime, sFONT* Font, uint16_t Color_Background, uint16_t Color_Foreground)
参数：
    Xstart: 字符的左顶点 X 坐标
    Ystart: 字体的左顶点 Y 坐标
    pTime:  显示的时间，这里定义好了一个时间的结构体，只要把时分秒各位数传给参数；
    Font: Ascii 码可视字符字库，在 Fonts 文件夹中提供了以下字体：
        font8：5*8 的字体
        font12：7*12 的字体
        font16：11*16 的字体
        font20：14*20 的字体
        font24：17*24 的字体
    Color_Foreground: 字体颜色
    Color_Background: 背景颜色

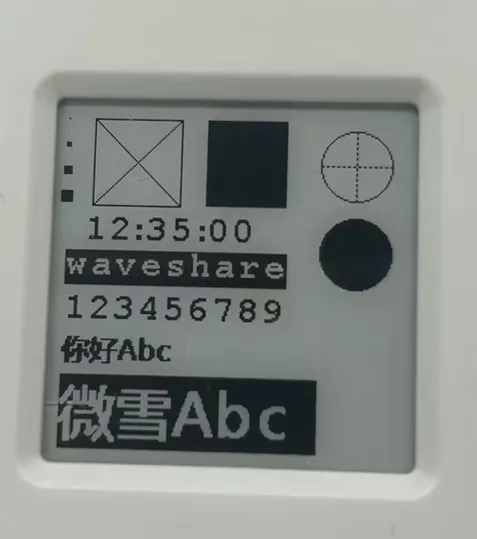

【运行效果】

VSCode-Example-4
