RP2350-Zero-CM

本产品是一款微雪 (Waveshare) 自主设计的高性能、高集成的微控制器开发板。集成大容量 Flash，采用 USB Type-C 公头设计并引出全部 GPIO，板载了 RGB LED 等外设。PCB边缘采用半孔工艺，便于开发和集成到产品中。

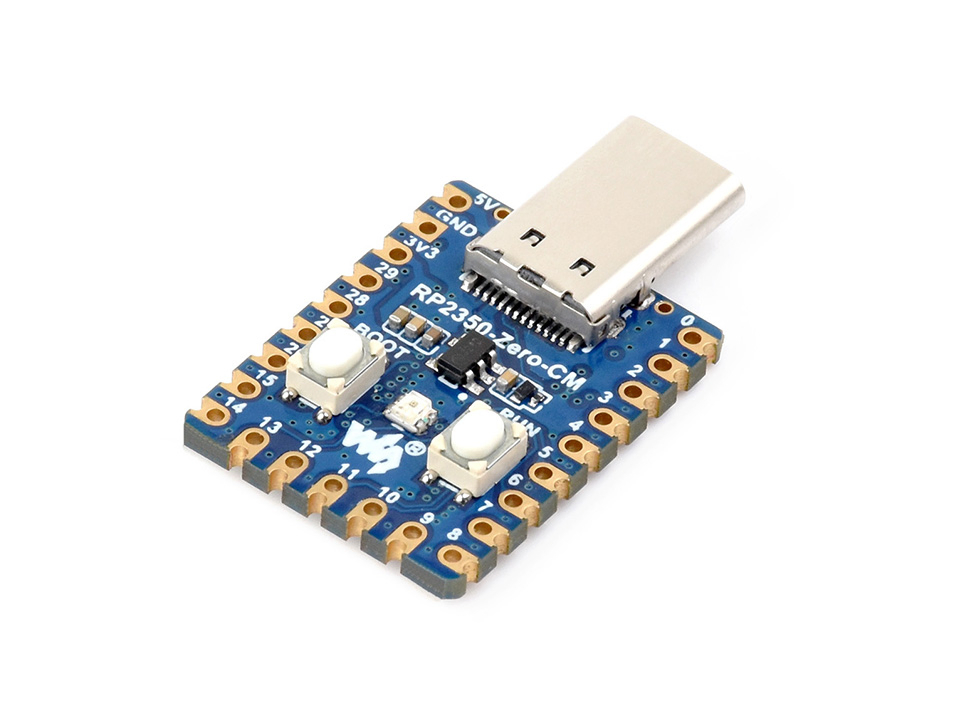

RP2350-Zero-CM 产品图
SKU产品
34959RP2350-Zero-CM

产品特性​

  • 采用了 Raspberry Pi 研发的 RP2350A 微控制器芯片
  • 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
  • 内置 520KB 的 SRAM 和 2MB 的片上 Flash
  • 采用 Type-C 公头设计
  • 支持 Type-C 接口供电 (兼容 PD 协议)
  • 邮票孔设计，可直接焊接集成到用户自主设计的底板上
  • 支持 USB1.1 主机和从设备
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • RP2350A 的 29 个 GPIO 引脚引出（20 个可通过排针引出，其余仅可焊接引出）
  • 2 个 SPI、2 个 I2C、2 个 UART、4 个 12 位 ADC、16 个可控 PWM 通道
  • 精确的片上时钟和定时器
  • 内置温度传感器，可实时监测芯片温度
  • 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

板载资源​

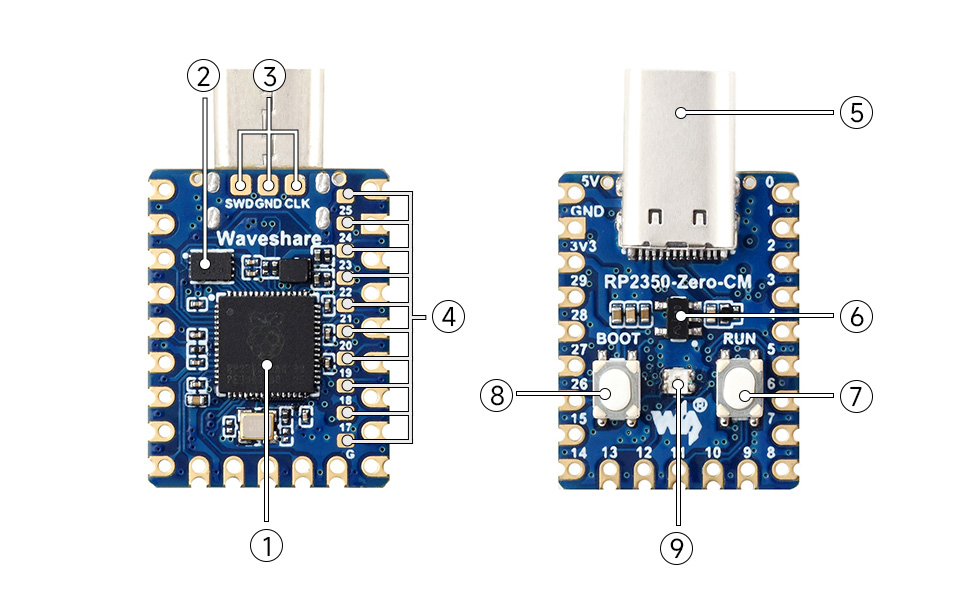

RP2350-Zero-CM 硬件资源

  1. RP2350A 双核、双架构处理器，最高 150MHz 运行频率
  2. 2MB NOR Flash 板载 2MB NOR Flash 存储器
  3. Debug 接口 用于程序调试与开发
  4. RP2350A 引脚引出 引出 10 个引脚（需焊接），其中 9 个为 GPIO 引脚
  5. USB Type-C 公头 用于下载程序，且支持 USB 1.1 主机和从设备模式
  6. ME6217C33M5G 低压降 LDO，最大输出电流 800mA
  7. BOOT 按键 复位时按下，进入下载模式
  8. RUN 复位按键 用于复位开发板
  9. WS2812 炫酷 RGB LED

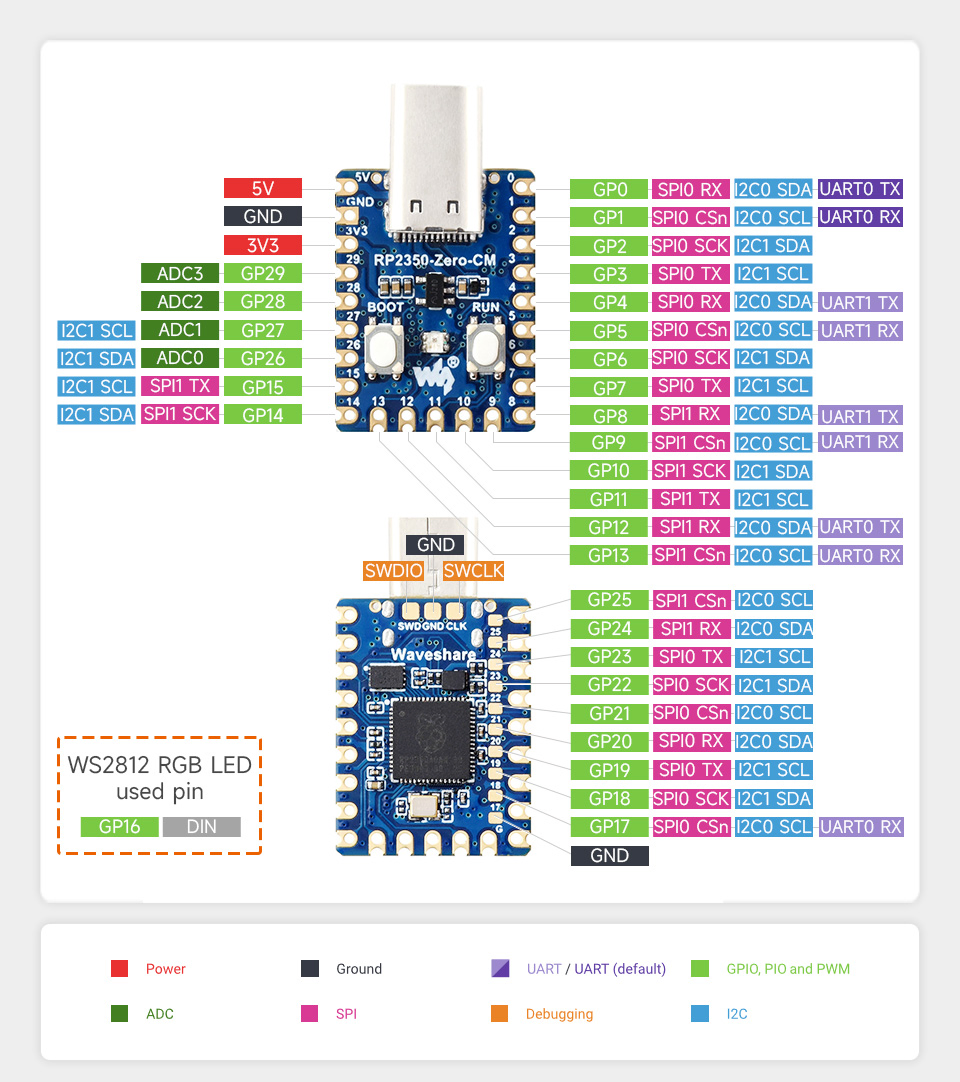

接口介绍​

RP2350-Zero-CM

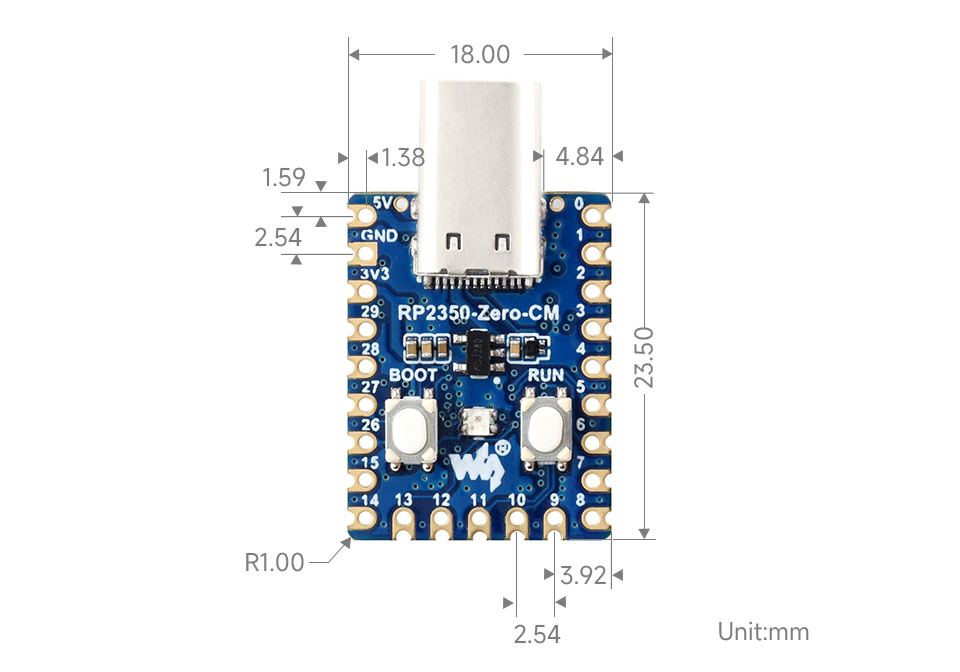

产品尺寸​

RP2350-Zero-CM

开发方式​

RP2350-Zero-CM 支持 MicroPython、C/C++ 和 Arduino 三种编程语言，为开发者提供灵活的选择。您可以根据项目需求和个人偏好，选择合适的开发工具和编程方式：

  • Thonny IDE（MicroPython 开发）：Thonny 是一款面向初学者的轻量级 Python 集成开发环境，专为教学场景设计，现已广泛应用于 MicroPython / CircuitPython 开发。界面简洁直观，内置 Python 解释器，支持串口 REPL、代码烧录与调试，配置过程简单。MicroPython 简单易学、无需编译即可运行，非常适合初学者快速上手嵌入式开发。您可以参考 MicroPython 开发说明 完成初始设置，教程中提供了详细的环境配置步骤和示例程序。

  • VS Code + Pico SDK（C/C++ 开发）：VS Code 是一款功能强大的跨平台代码编辑器。通过安装 Pico VS Code 插件，可快速构建完整的 C/C++ 开发环境。该插件集成了 Pico SDK 工具链、CMake 构建系统、烧录与调试工具，支持图形化操作，开发效率高。C/C++ 开发可充分利用硬件性能，适合对性能要求较高的项目和专业开发者，更适用于复杂的嵌入式应用开发。您可以参考 C/C++ 开发说明 完成初始设置，教程中提供了详细的环境配置步骤和示例程序。

  • Arduino IDE（Arduino 开发）：Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源。这些库封装了复杂功能，让开发者无需深入底层细节即可快速实现各种功能，非常适合快速开发和原型验证，能够大幅缩短开发周期。您可以参考 Arduino 开发说明 完成初始设置，教程中提供了详细的环境配置步骤。
