使用说明

如果您购买的是一体机版本（PI4-HMI-7A、PI5-HMI-7A），则无需进行硬件组装，直接通电即可使用。
以下以 PI5-HMI-7A 为例说明硬件组装步骤。PI4-HMI-7A 的组装方式基本相同，仅 Raspberry Pi 主板上的 DSI 接口位置不同，请参考步骤 5 的说明进行连接。

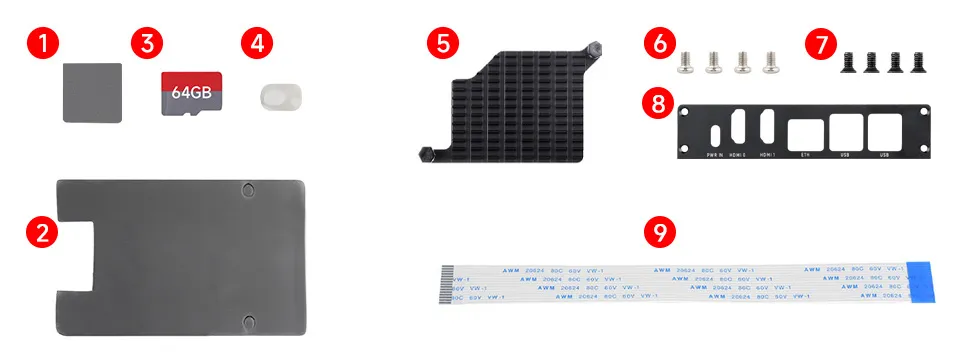

准备好以下配件：

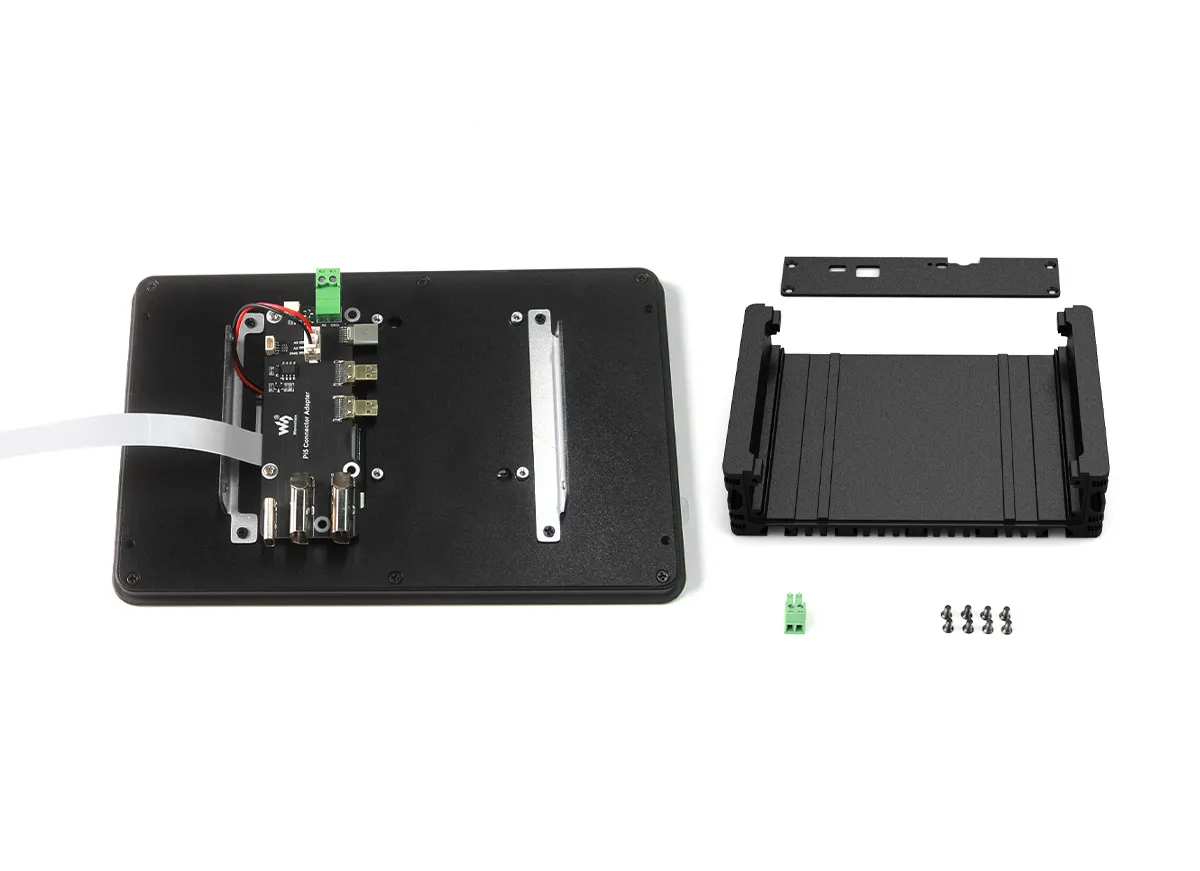

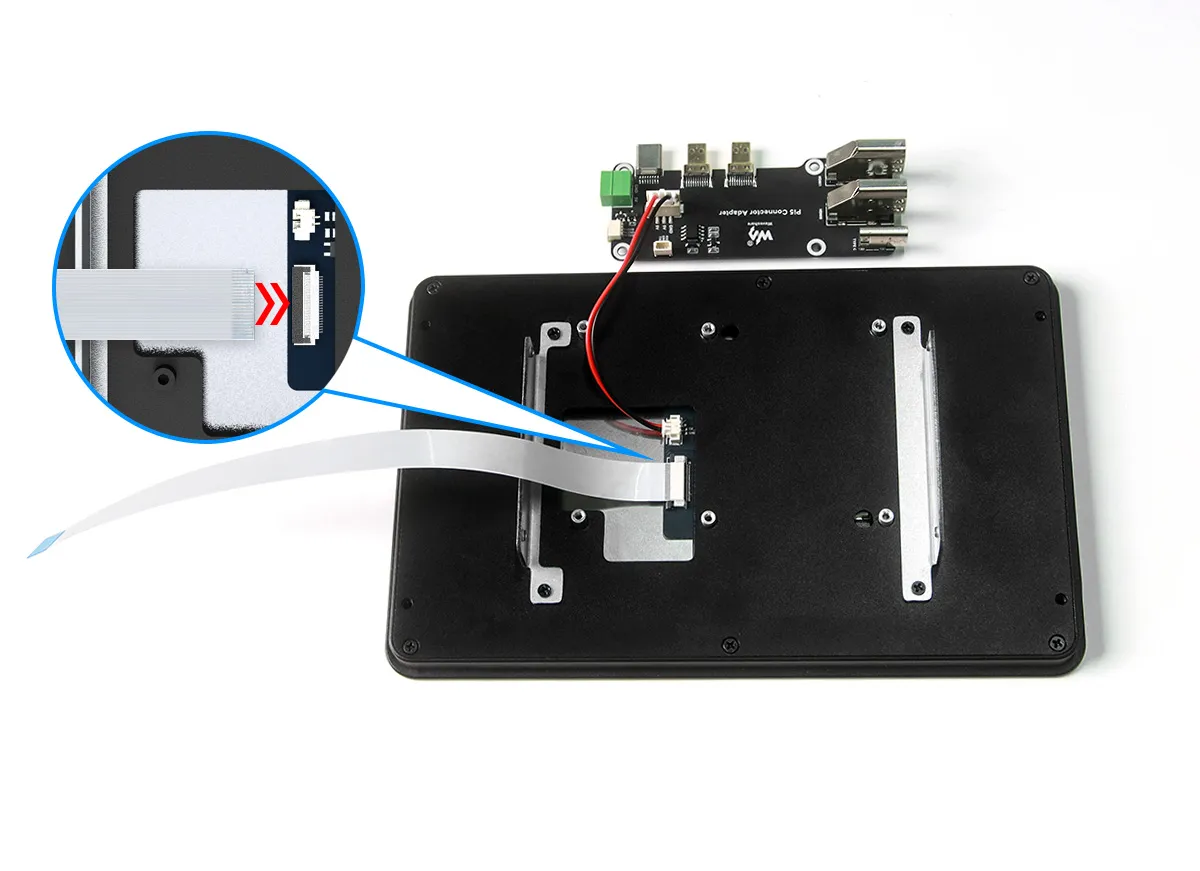

1.取下HDMI扩展板，在屏幕上连接 22Pin DSI排线（⑨）和 2Pin杜邦线。（注意DSI排线金手指朝向）

2.重新用螺丝固定好HDMI扩展板。

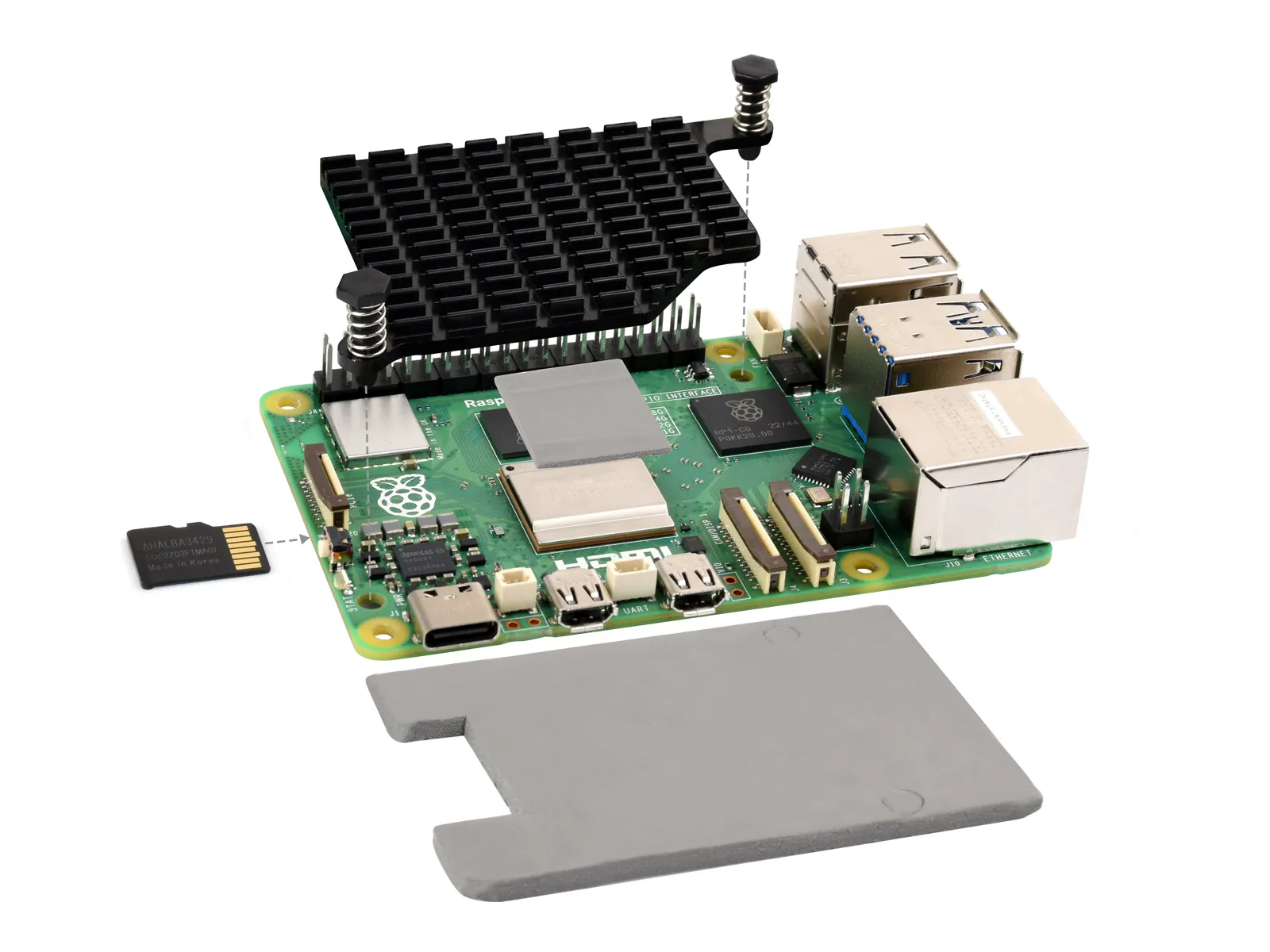

3.将导热硅胶片（①和②）和散热器（⑤）分别安装在树莓派5主板的正反面，并插入系统卡（③）。

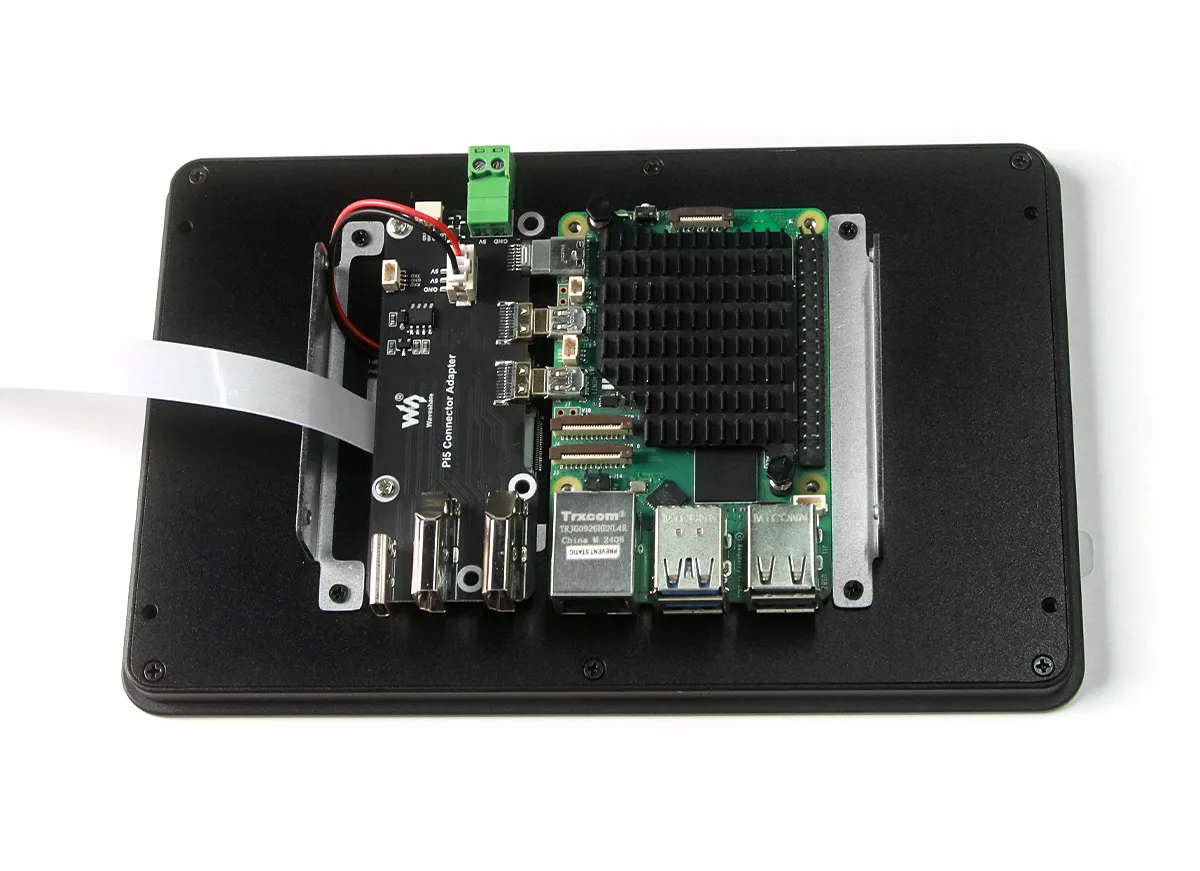

4.将树莓派主板与扩展板连接，确保树莓派的安装孔与屏背面的四个螺柱孔对齐，使用M2.5*4mm的银色金属螺丝固定。

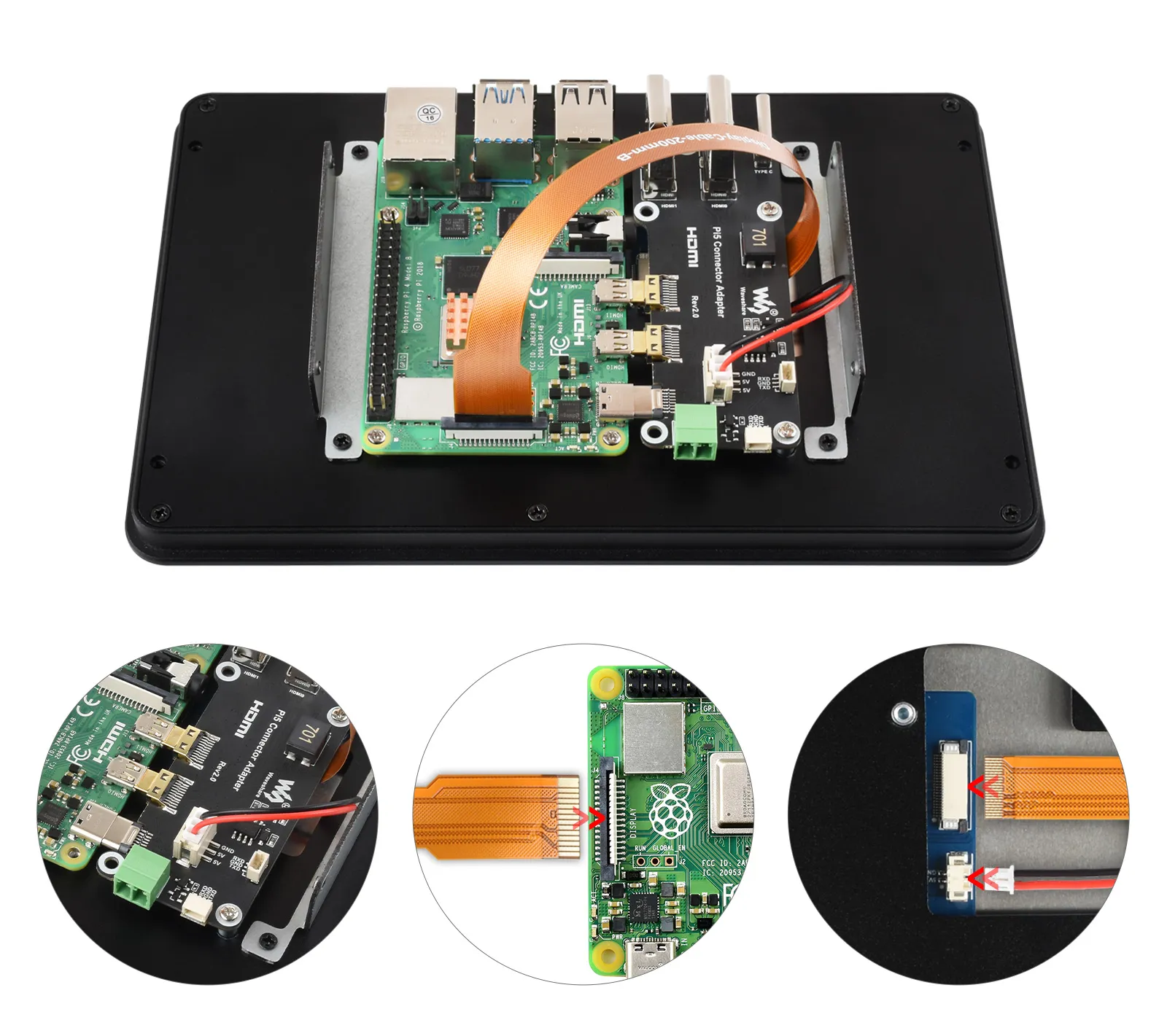

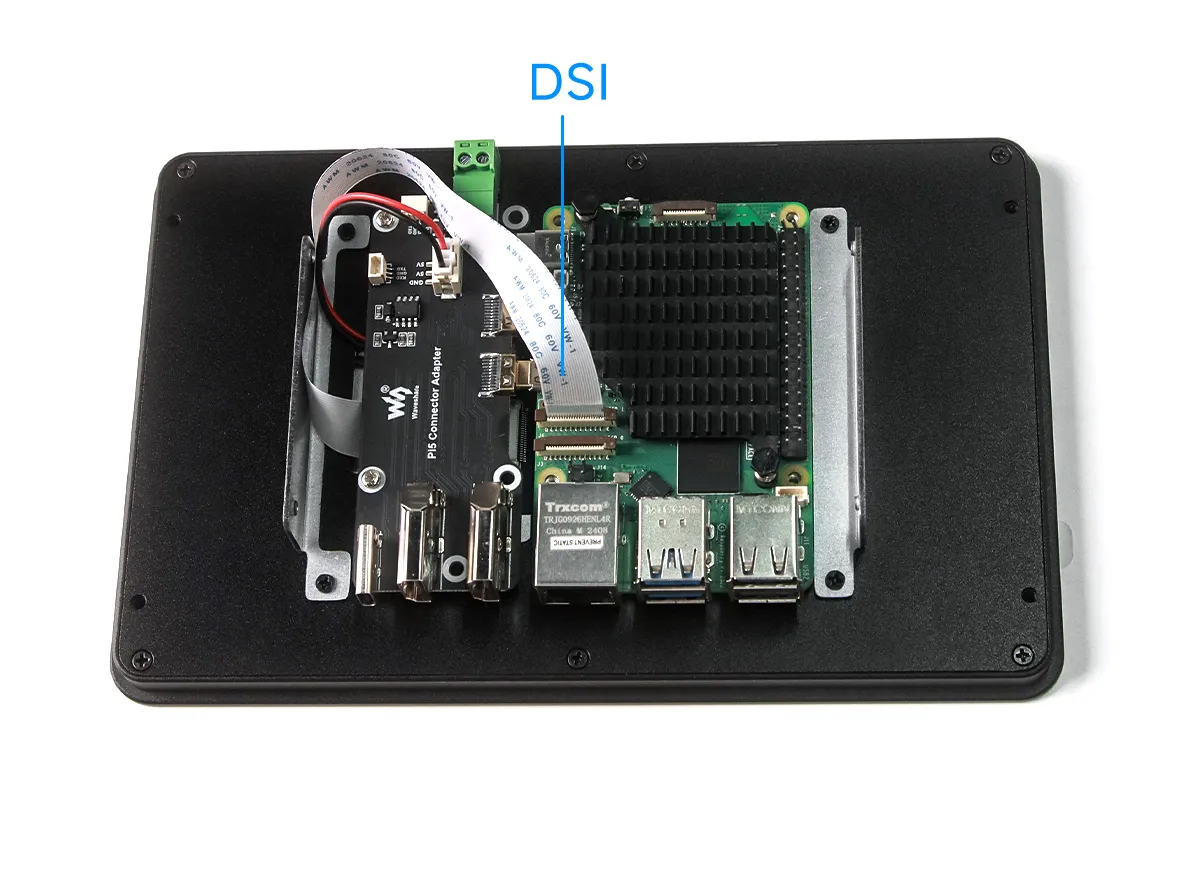

5.如果使用 Raspberry Pi 5，请使用DSI排线（⑨），将DSI接口连接到树莓派的CAM/DISP 1接口；

如果使用 Raspberry Pi 4，请将 DSI 排线连接到 Raspberry Pi 4 的 DISPLAY 接口。

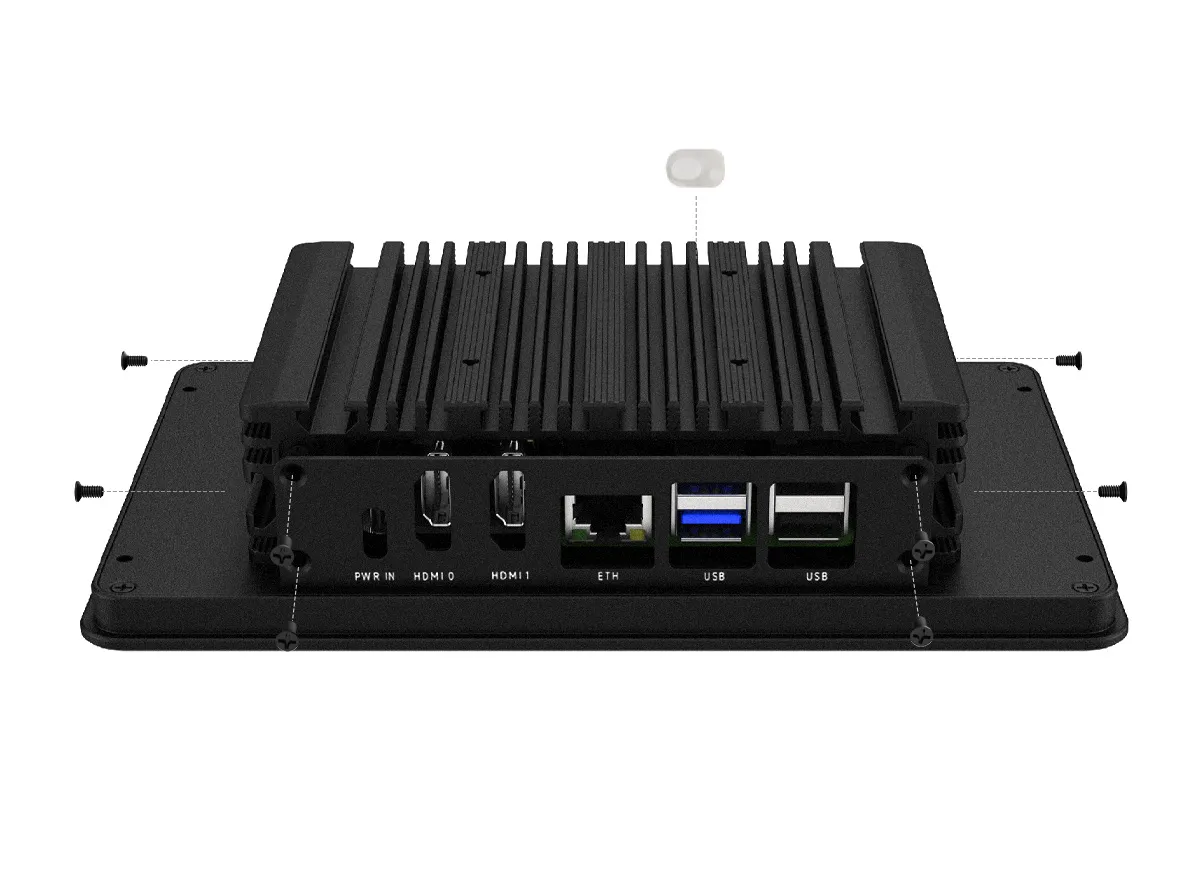

6.安装金属前板（⑧），并将硅胶按键（④）固定在外壳内，使用KM2.5*5mm的黑色金属螺丝固定。并使用M2.5*5mm的黑色金属螺丝固定侧盖板。
（PI4 和 PI5的前盖板孔位不一致，请注意区分）

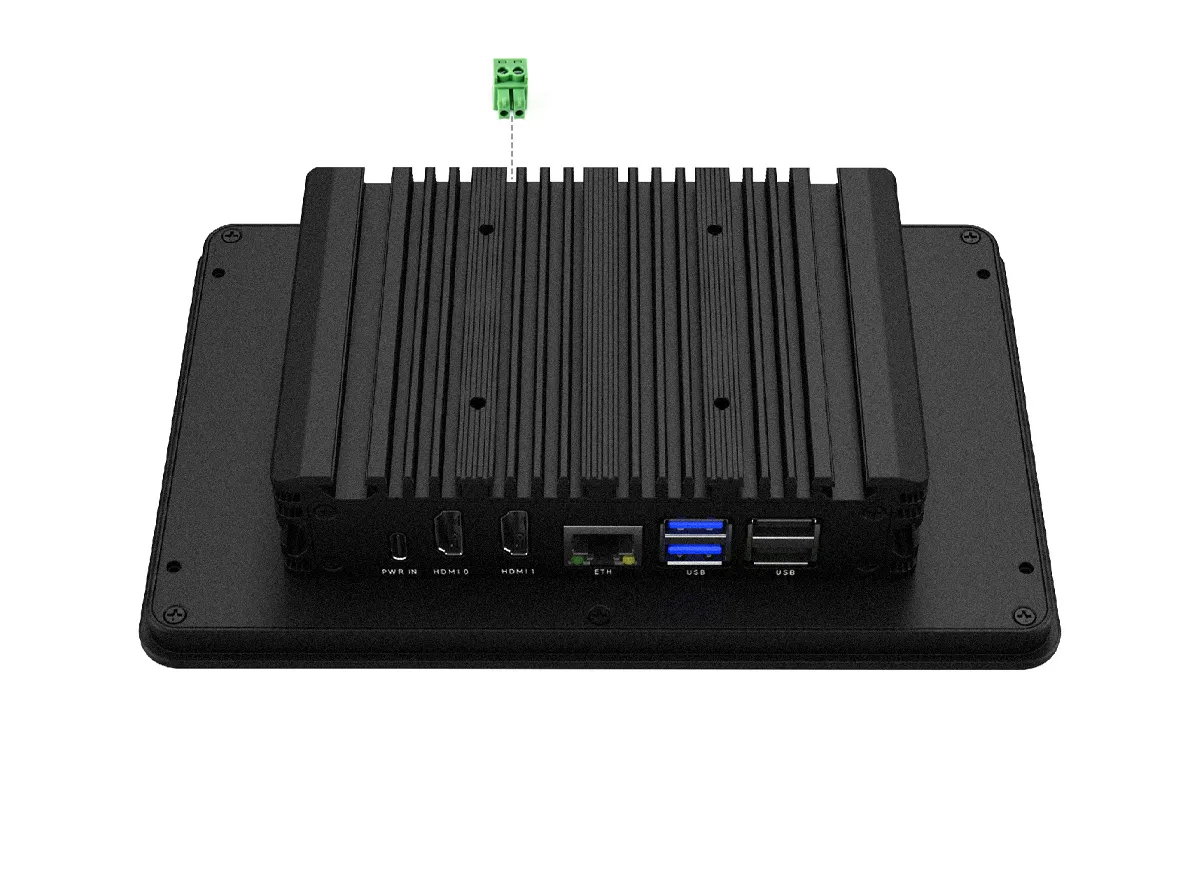

7.最后，安装绿色端子到后盖板，完成硬件组装。

软件设置

如果您使用的是预装的系统卡，您无需进行任何软件配置。插入卡片并启动设备，默认用户名为pi，密码为raspberry，即可直接进入桌面环境。

方法一：烧录官方镜像

• 1. 将TF卡连接到PC，下载并使用Raspberry Pi Imager进行烧录对应系统镜像。

• 2. 烧录完成后，在TF卡根目录找到config.txt文件，打开并在文件末尾添加以下代码，保存并安全弹出TF卡。

  注意：由于Pi5/CM5/CM4具有两个mipi DSI接口，请注意使用正确的DSI接口和指令，默认推荐使用DSI1。

  dtoverlay=vc4-kms-v3d
  # DSI1 Use
  dtoverlay=vc4-kms-dsi-waveshare-panel-v2,7_0_inch_a
  # DSI0 Use
  # dtoverlay=vc4-kms-dsi-waveshare-panel-v2,7_0_inch_a,dsi0

• 3. 将TF卡插入树莓派，开机后设备会自动识别显示器和触摸屏，您可以正常使用。

方法二：烧写预安装镜像

1.下载并解压树莓派预安装镜像为.img文件
7-DSI-TOUCH-A预安装镜像
2.TF卡连接到PC，使用SDFormatter软件格式化TF卡。
3.打开Win32DiskImager软件，选择第1步准备的系统镜像，点击write烧写系统镜像。
4. 烧写完成后，将TF卡接入到树莓派上，并启动树莓派，等待30秒左右即可正常显示和触摸。

Bookworm显示旋转

GUI 界面旋转

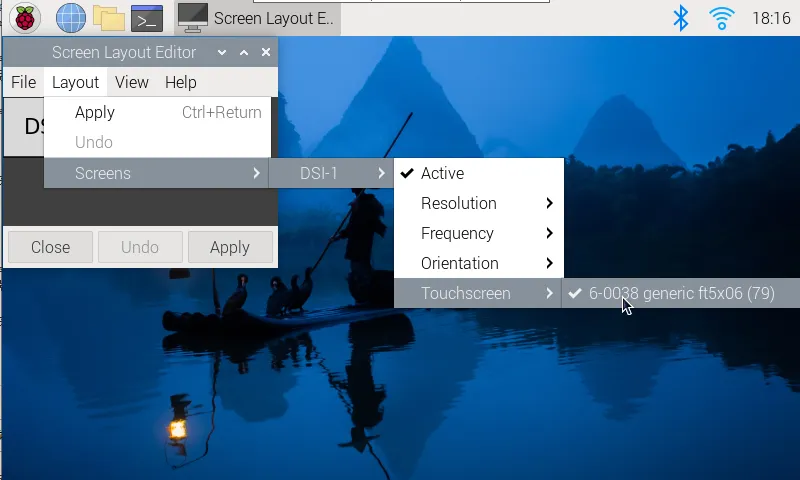

• 1.打开"Screen Configuration"应用程序；

• 2.进入"Screen"->"DSI-1"->"Touchscreen" ，勾选"6-0038 generic ft5x06(79)"

• 3.单击"Apply"并关闭当前窗口。根据弹出提示重新启动，然后触摸屏选择完成。

• 4.进入"Screen"->"DSI-1"->"Orientation" ，勾选您需要旋转的方向，最后点击“Apply”，即可完成显示屏和触摸的同步旋转。

lite版本显示旋转

• 1.需要修改/boot/firmware/cmdline.txt文件：

  sudo nano /boot/firmware/cmdline.txt

• 2.在cmdline.txt文件开头，添加对应显示旋转角度的指令：（请注意，该命令需要放在同一行上，每个命令用空格分隔。）

  video=DSI-1:720x1280M@60,rotate=90

通过将rotate值更改为 90、180 或 270 来更改显示旋转的角度。

• 3.保存并重新启动

  sudo reboot

安装参考说明

1. 根据HMI的尺寸确保柜体的开孔尺寸。

2. 根据步骤1的孔尺寸在柜子上钻孔。

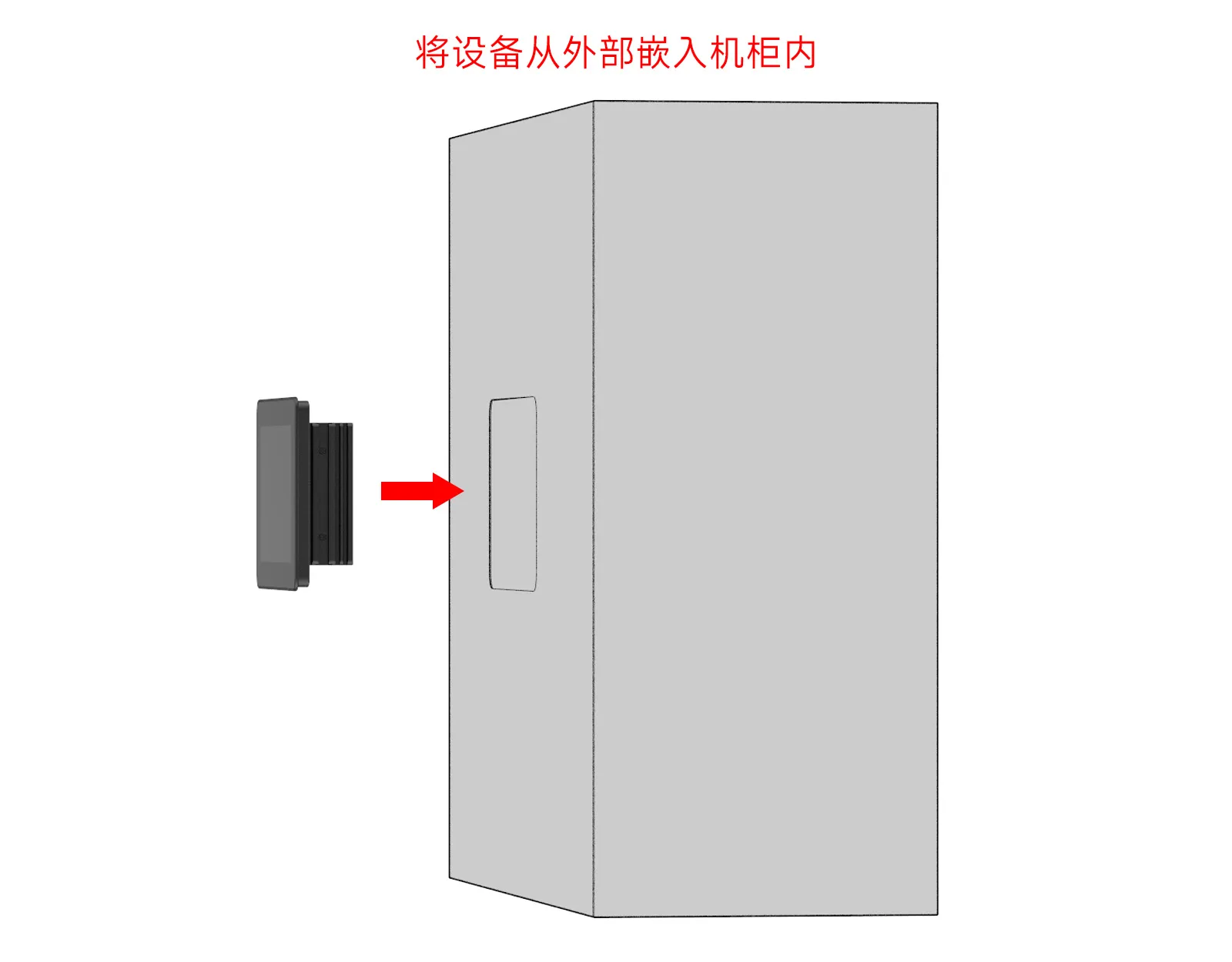

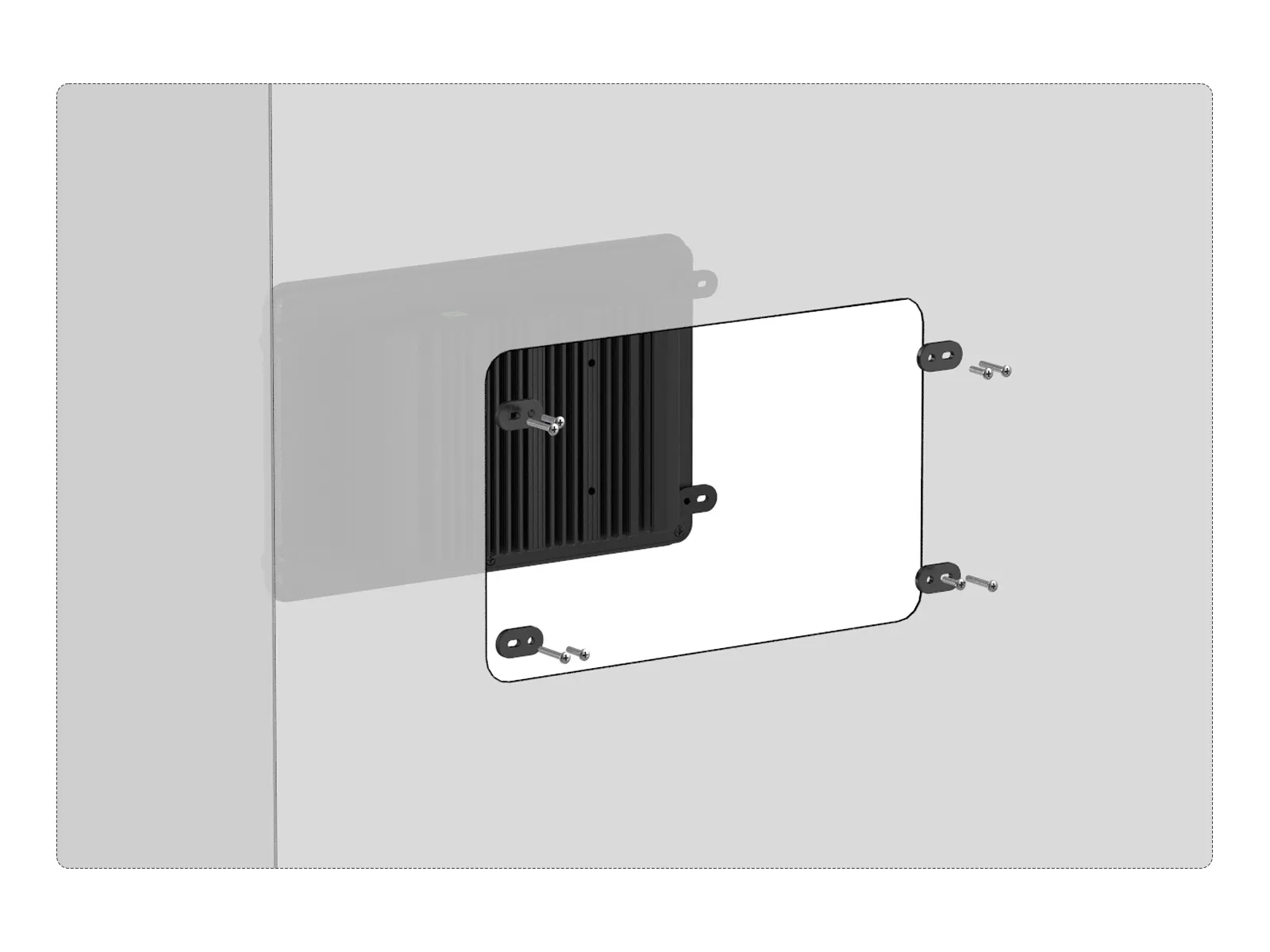

3. 将HMI从外部嵌入机柜内。

4. 将配套卡扣的螺丝孔（无螺纹孔）与HMI上的卡扣安装孔对齐。

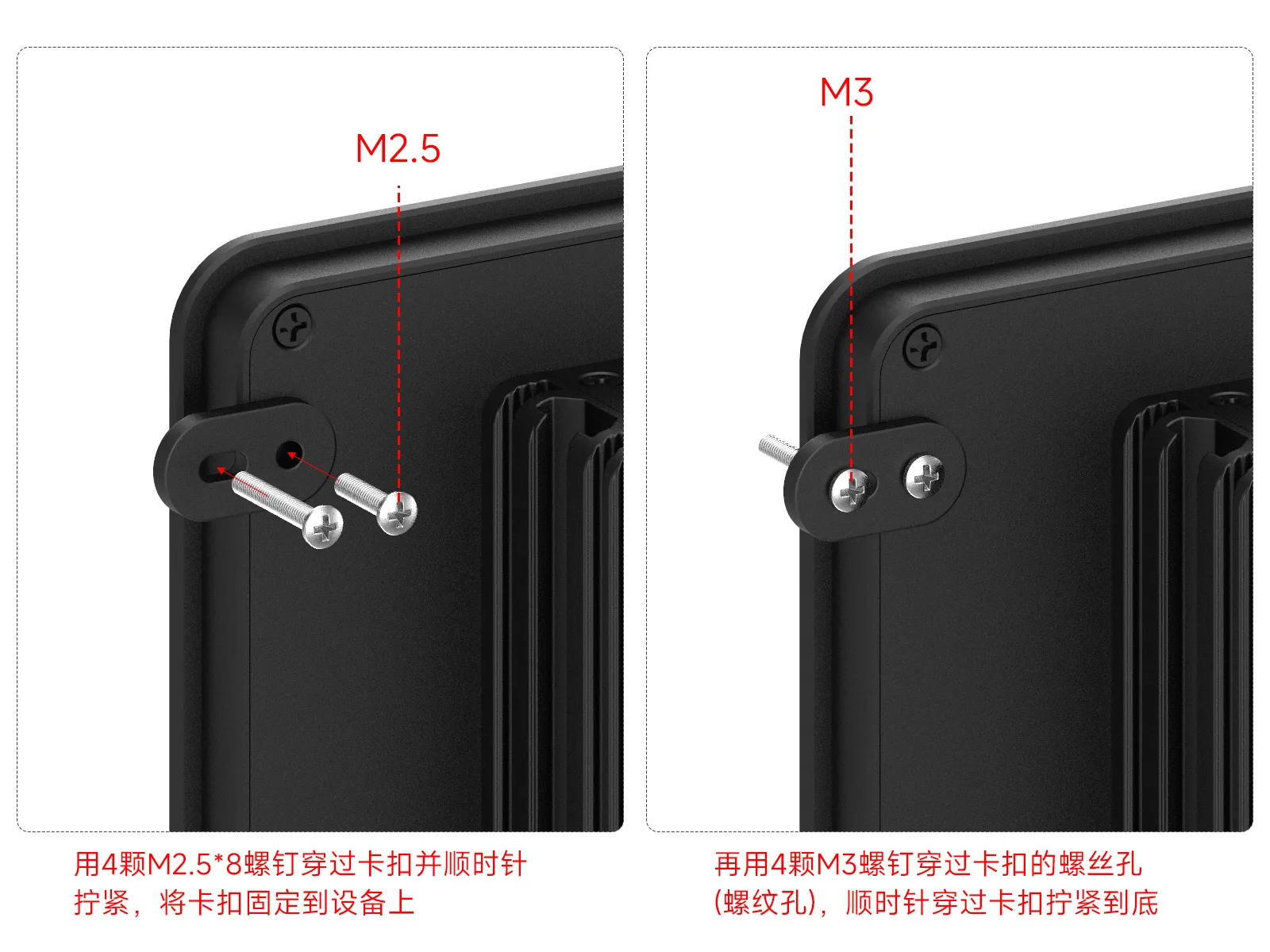

5. 用4颗M2.5*8螺钉穿过卡扣拧紧，将卡扣固定到HMI上；再用4颗M3螺钉穿过卡扣的螺丝孔（螺纹孔），并顺时针穿过卡扣拧紧到底。
