产品 FAQ

问：设备的驱动在哪里下载？

答：设备无需额外下载驱动，只需通过设备的 RS485 接口发送 Modbus 指令，即可控制设备输出及实现其他功能。

问：可以通过拨码来设置从机地址吗？

答：没有拨码，但可以通过指令设置

问：忘记 485 的通信参数怎么办？

答：请参考 Modbus 系列 BootLoader 说明 进入 boot 模式，然后就可以选择选项 3 来读取通信参数或者选择选项 2 来重置通信参数

问：进入 boot 模式时，SecureCRT 出现乱码怎么办？

答：可以检查一下 485 总线是否反接，没反接的话在 A、B 线之间跨接上 120 Ω 的终端电阻

问：设备的功耗是多少？

答：12 V 供电情况下，待机时的功耗参考值：0.34 W。具体功耗请以实际情况为准

问：怎样接线才能测量电压和电流呢

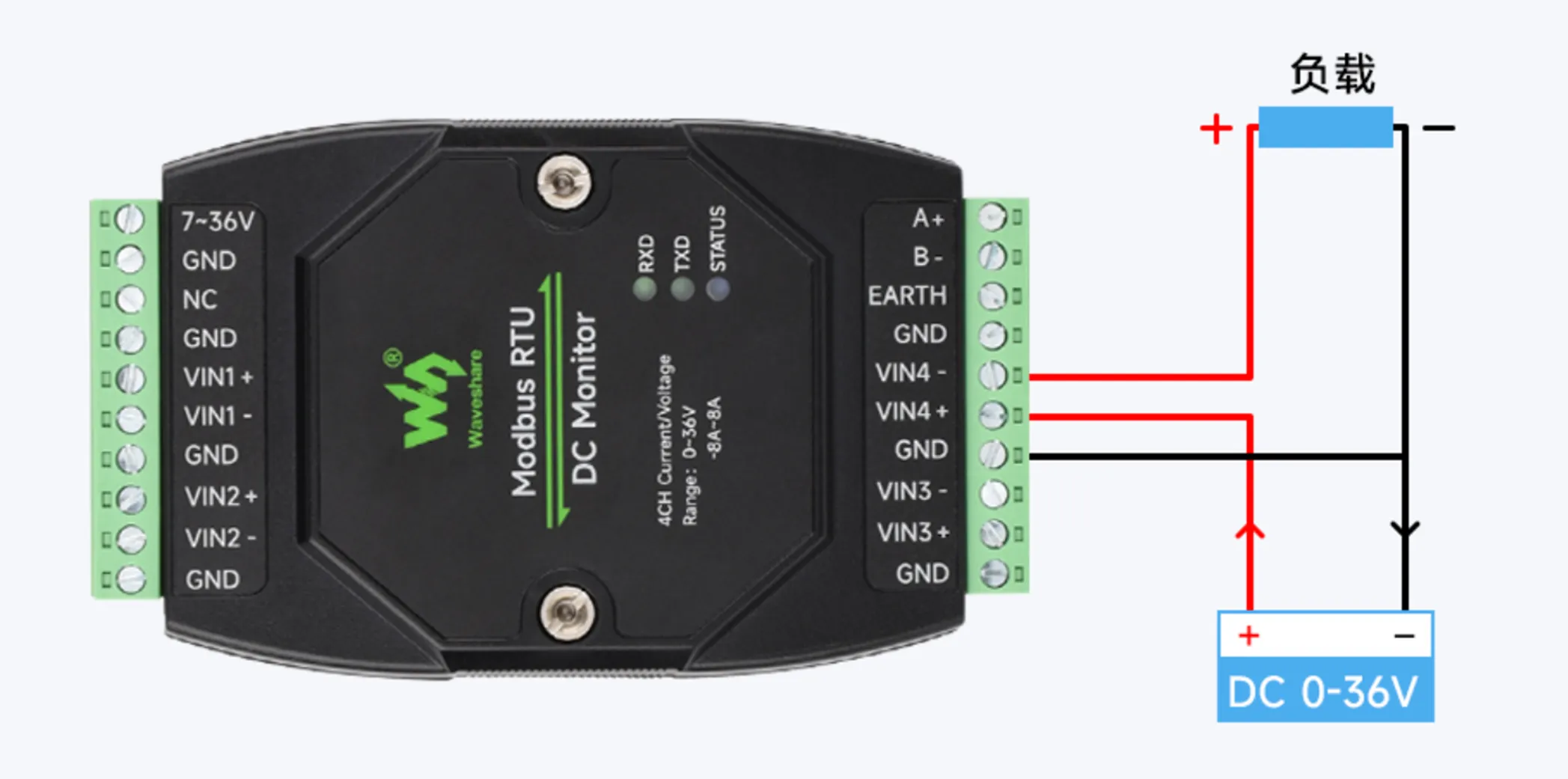

答： 如图所示，红线为正极路径，黑线为负极路径。

测量电流时，模块需要串联在负载的正极路径中。也就是将电源正极先接入模块的 VIN+，再从 VIN- 接到负载正极。负载负极直接接回电源负极，这样即可形成完整的供电回路。

VIN+ 和 VIN- 之间内部带有电流检测电路，负载电流流经该路径后，模块即可测量电流。VIN- 端输出的仍然是电源正极，因此应连接负载的正极。

同时，为了准确测量电压，模块的 GND 需要连接到电源负极（DC-），使模块与被测电源共地，为电压测量提供参考电位。

简单理解：

正极路径：电源正极 → 模块 VIN+ / VIN- → 负载正极
负极路径：负载负极 → 电源负极
参考地：模块 GND → 电源负极

其中，VIN+ / VIN- 用于串联测量电流，GND 用于提供电压测量参考地。

注意

若将 VIN+ 和 VIN- 直接分别接到电源正负极，相当于将内部电流采样电阻直接跨接在电源两端，可能产生过大的电流并导致模块损坏。
