软件测试

SSCOM 串口调试助手

基本查询命令

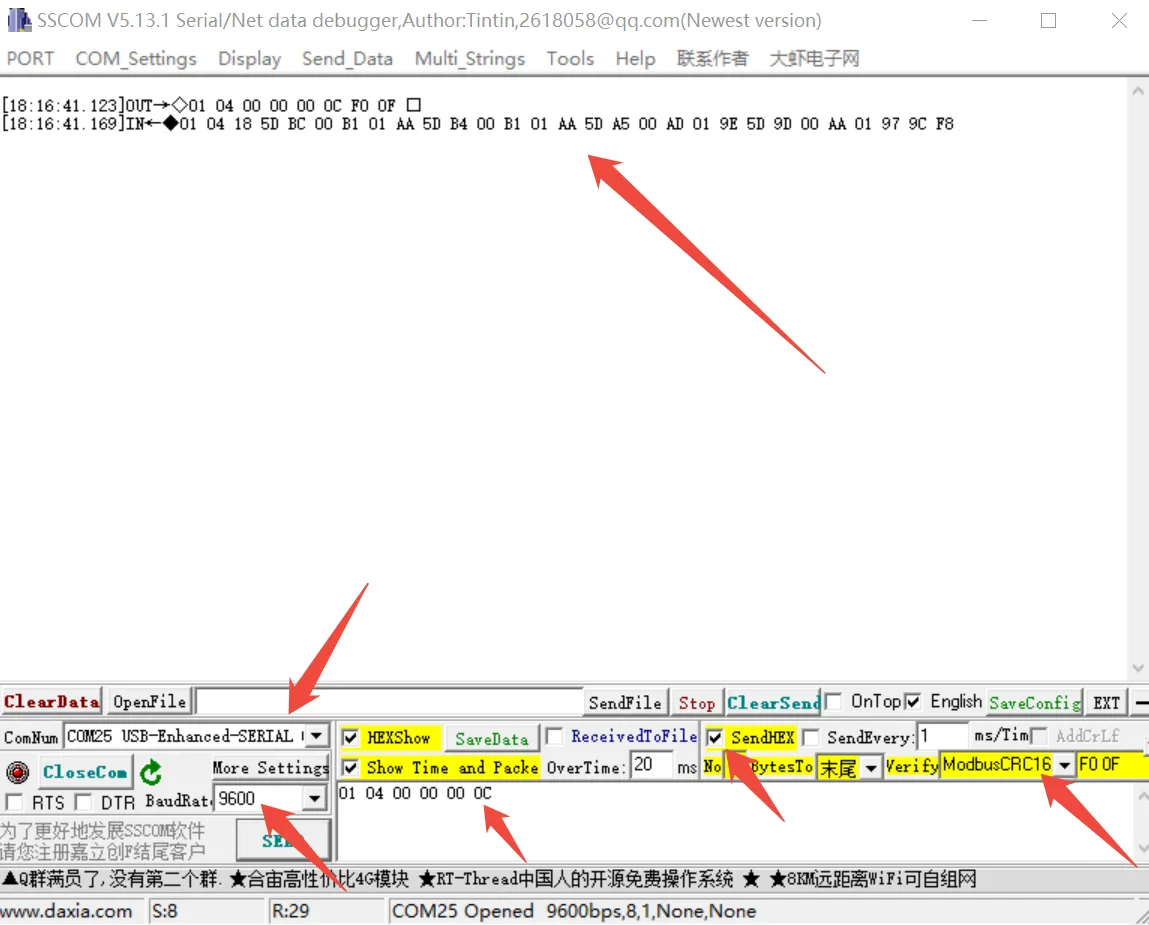

• 下载 SSCOM 串口调试助手 并在电脑上打开，打开对应的端口号，设置波特率为 9600，选择 hex 发送和接收，加检验选择 ModbusCRC16 校验。

  发送如下指令，正常会返回八路脉冲输入数据。

  01 04 00 00 00 0C F0 0F



其它命令

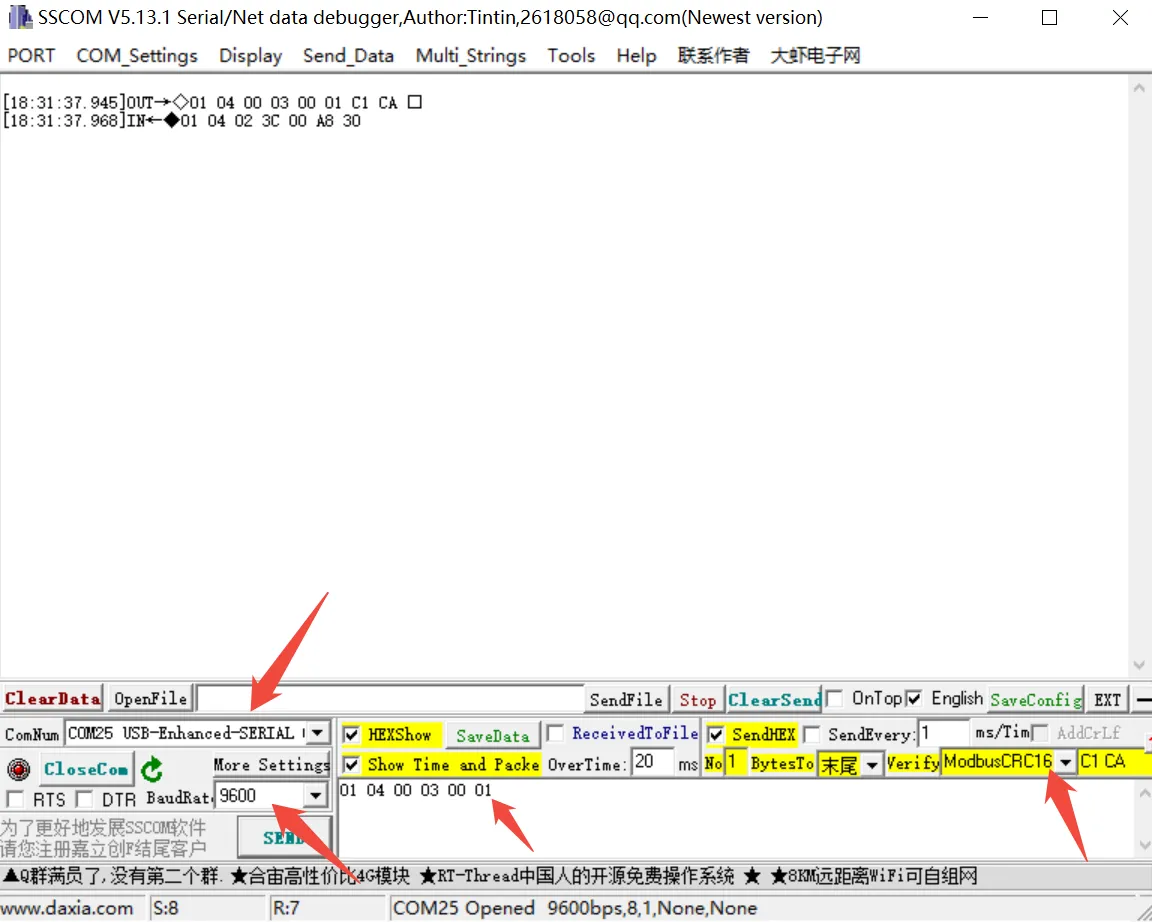

• 如果需要发送其他命令则选择 HEX 发送，加检验选择 ModbusCRC16 校验，输入命令的前六个字节点击发送则会自动添加 CRC 验码。 例如发送如下指令，读取通道 2 电压。

  01 04 00 03 00 01 C1 CA



更多详细的控制指令请查看请查看 开发协议。

Modbus Poll 软件

• 串口软件不方便观察数据，可以选择 Modbus Poll 软件 读取数据。下载并安装 Modbus Poll 软件。

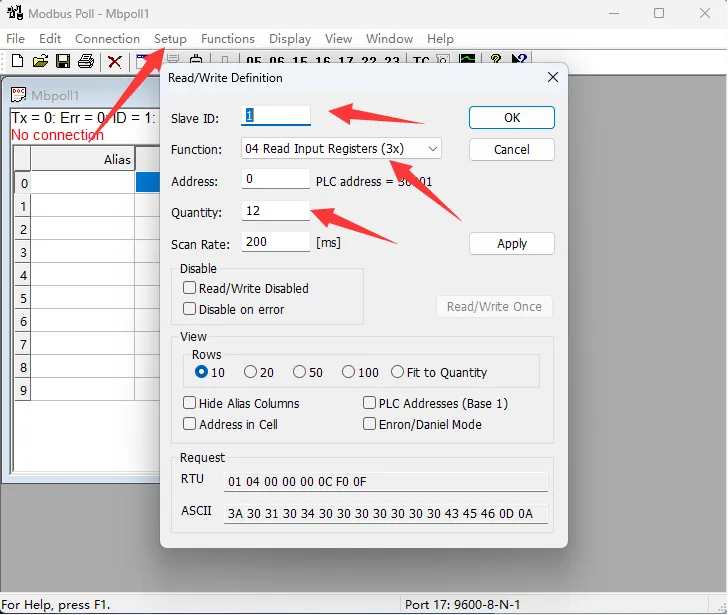

• 打开软件，选择 setup->Read/Write Definition，Slave ID 选择实际设备地址，Function 选择 04 功能码，Quantity 改为 12 通道。点击 OK 确认。

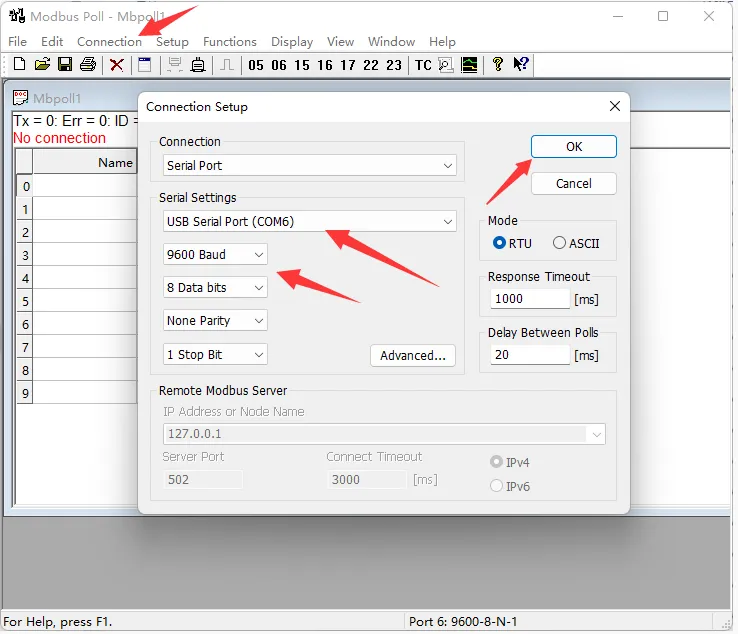

• 选择 Connection->Connect...，选择对应的串口，波特率为 9600，8 位数据位，无校验模式，1 位停止位。点击 OK 连接。

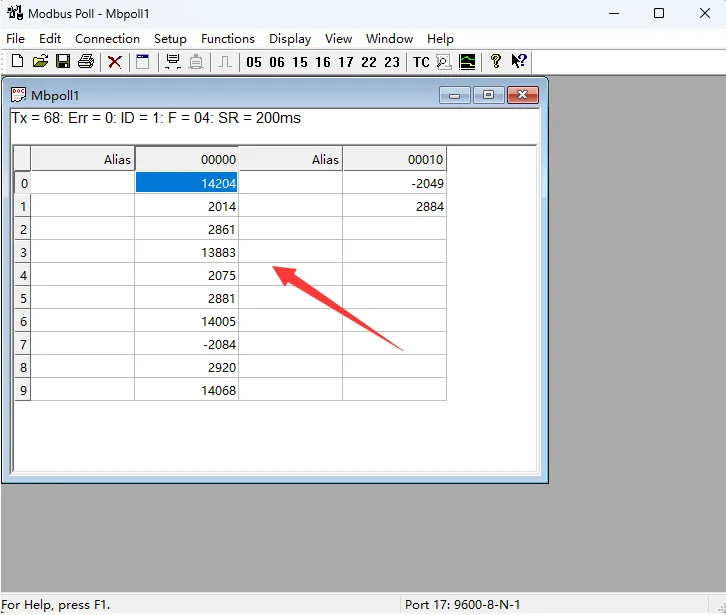

• 连接正常后则可以显示 4 通道监测数据。
