软件测试
SSCOM 串口调试助手
基本查询命令
-

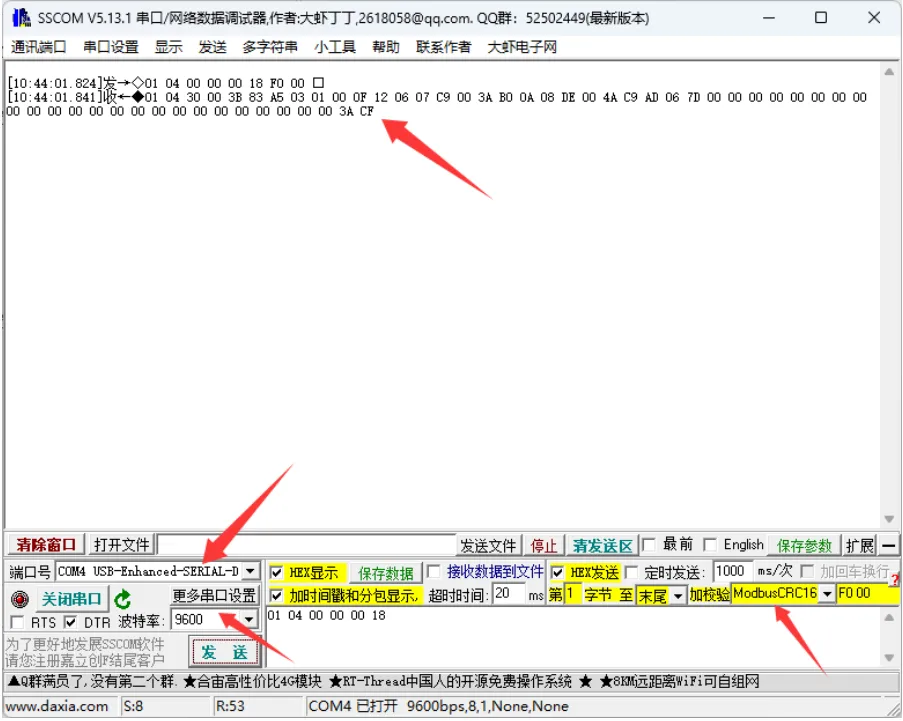

下载 SSCOM 串口调试助手 并在电脑上打开，打开对应的端口号，设置波特率为 9600，选择 hex 发送和接收，加检验选择 ModbusCRC16 校验。
发送如下指令，正常会返回八路脉冲输入数据。
01 04 00 00 00 18
其它命令
- 如果需要发送其他命令则选择 HEX 发送，加检验选择 ModbusCRC16 校验，输入命令的前六个字节点击发送则会自动添加 CRC 验码。

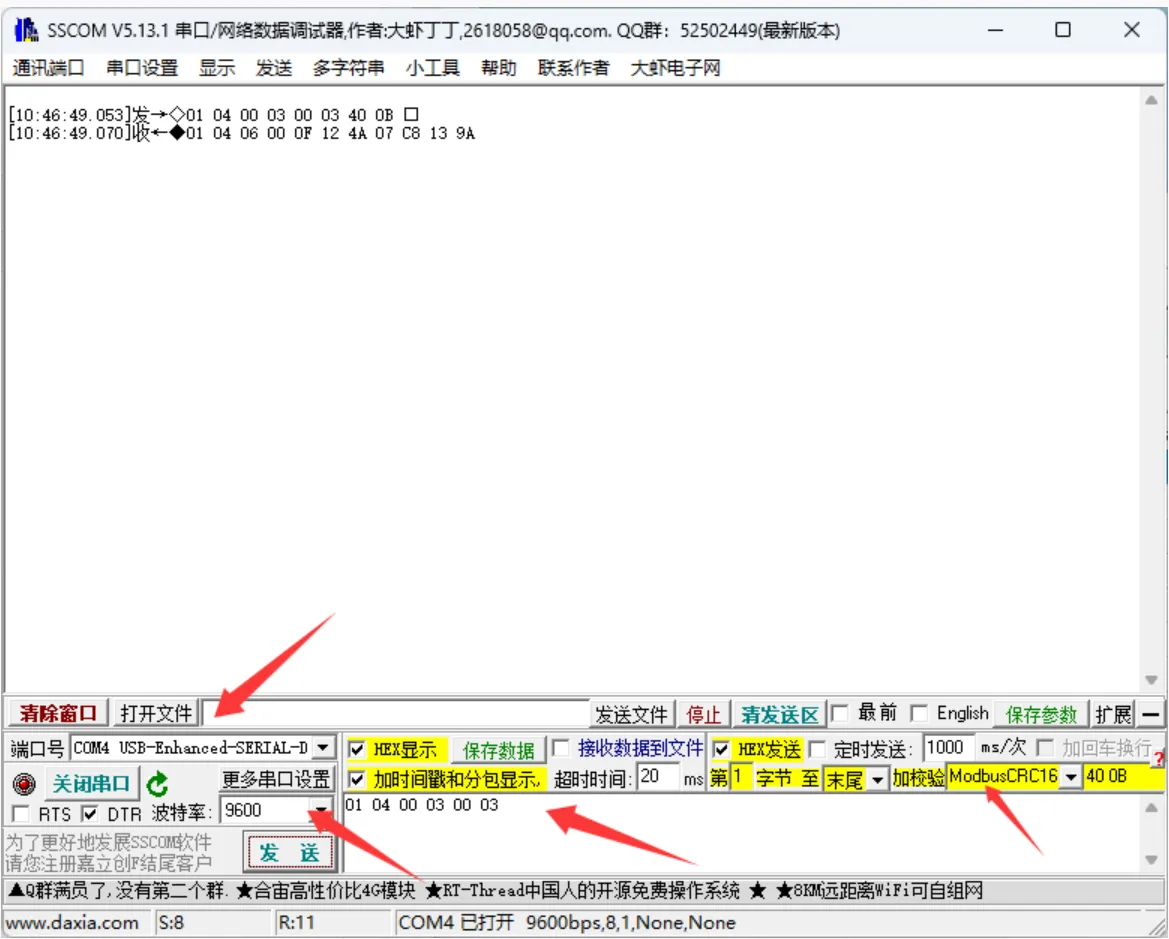

例如发送如下指令，可以查询通道 2 脉冲输入数据。
01 04 00 03 00 03
更多详细的控制指令请查看请查看开发协议。
Modbus Poll 软件
-
串口软件不方便观察数据，可以选择 Modbus Poll 软件 读取数据。下载并安装 Modbus Poll 软件。
-

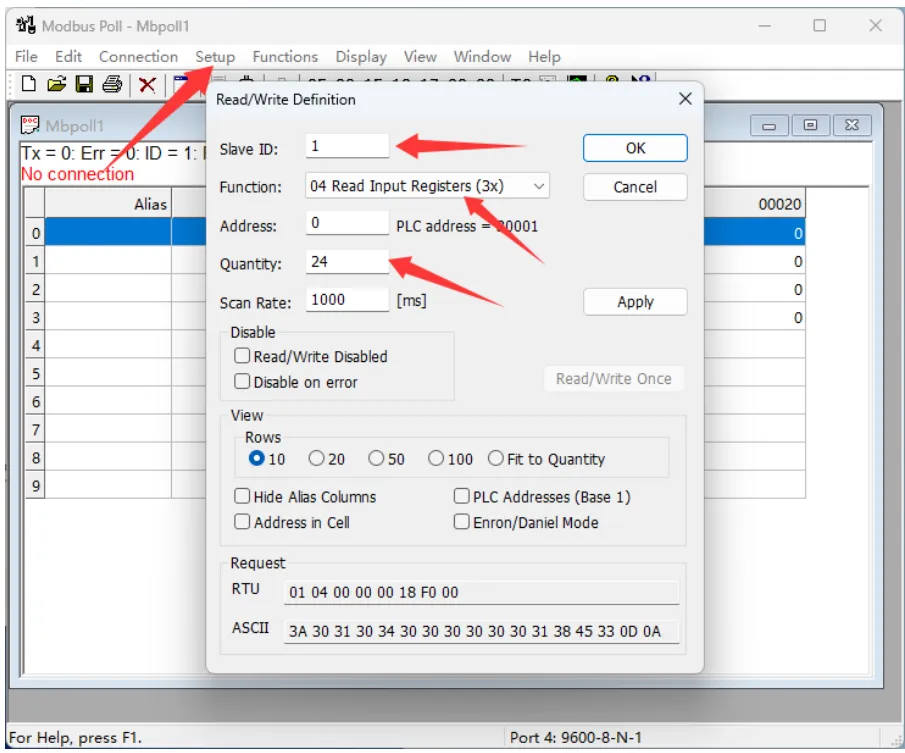

打开软件，选择 setup->Read/Write Definition，Slave ID 选择实际设备地址，Function 选择 04 功能码，Quantity 改为 24。点击 OK 确认。
-

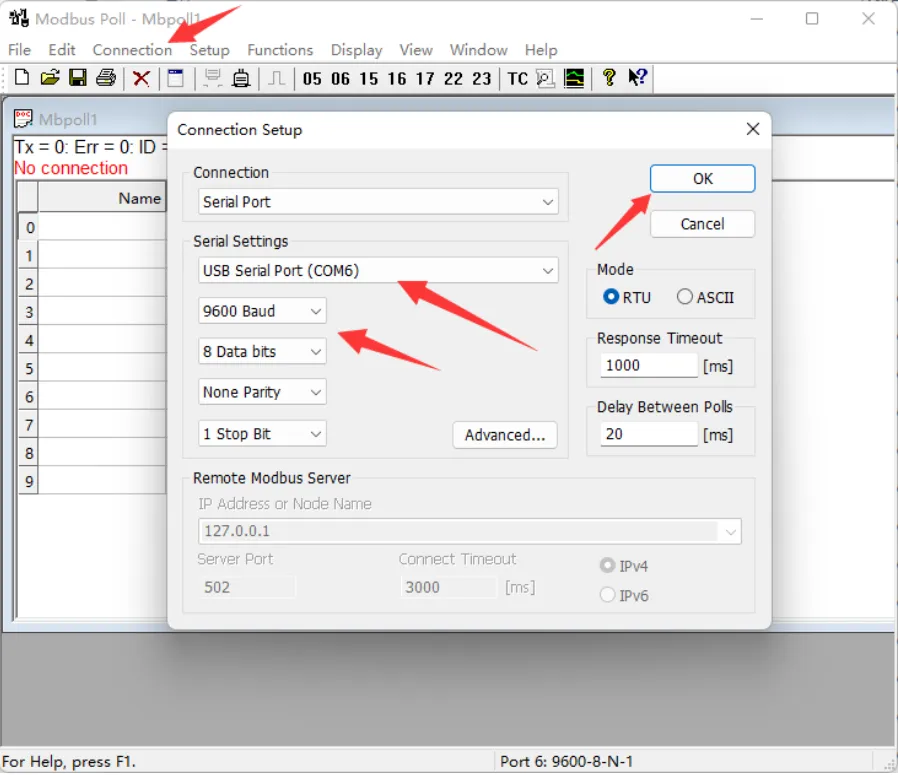

选择 Connection->Connect...，选择对应的串口，波特率为 9600，8 位数据位，无校验模式，1 位停止位。点击 OK 连接。
-

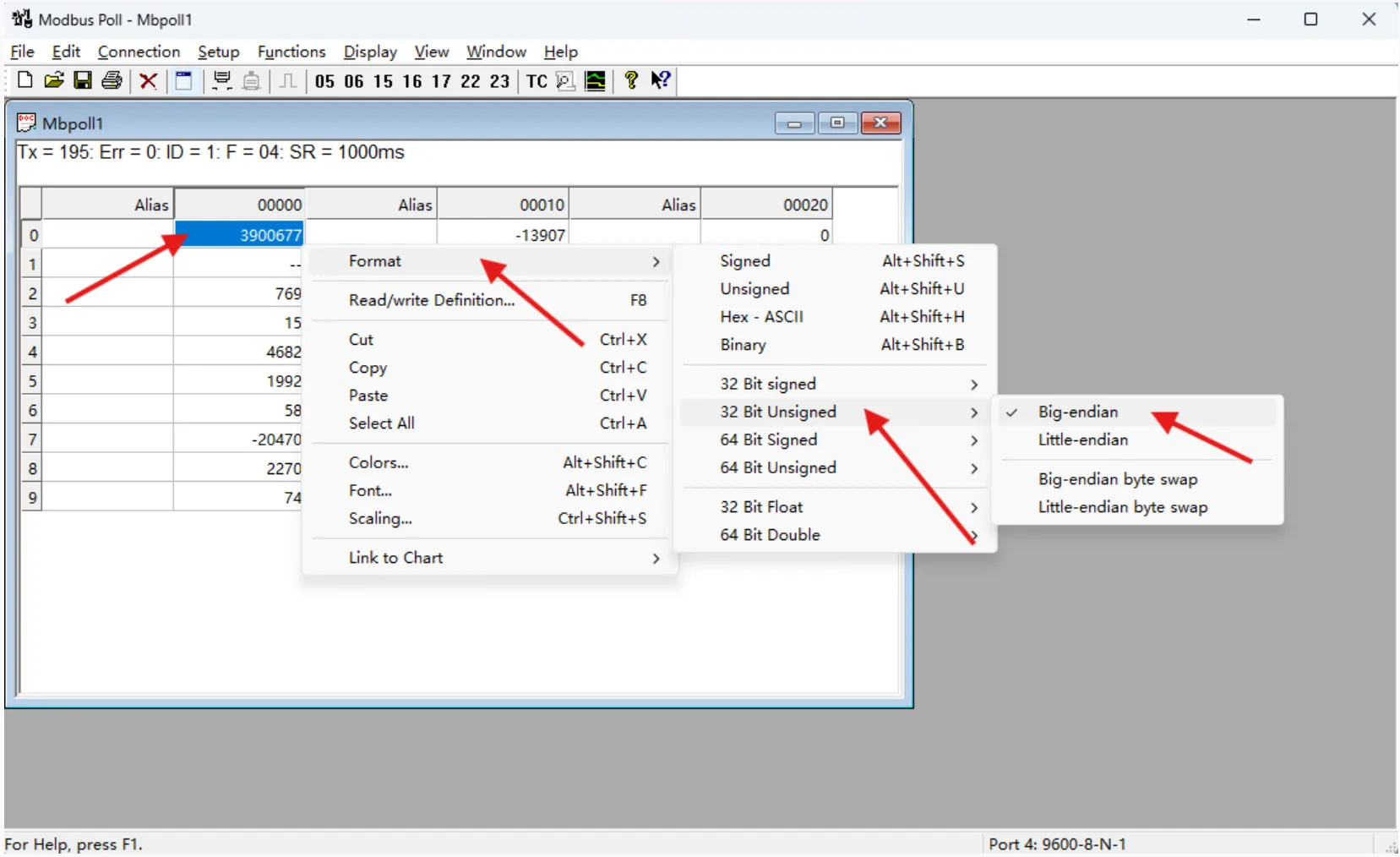

连接正常后将显示寄存器数据，为方便观察需设置频率格式。选择 1，3，6，9，12，15，18，21 寄存器右键选择 Format->32 Bit Unsigned->Big-endian，格式设置为无符号 32 位大段格式。同时可在 Alias 栏添加寄存器备注。
-

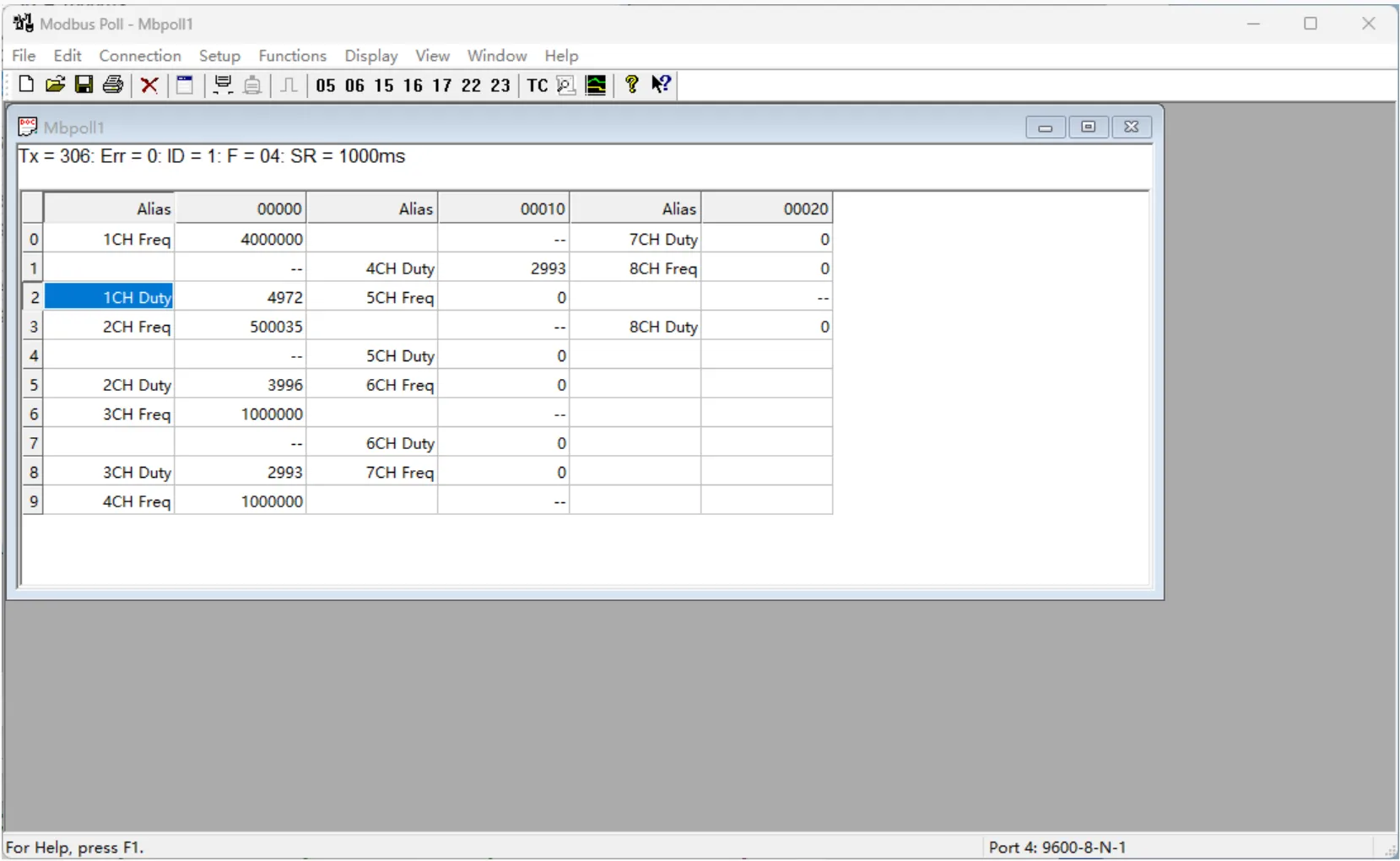

设置正常格式后显示正常八通道脉冲频率和占空比显示如下。
