Raspberry Pi 使用

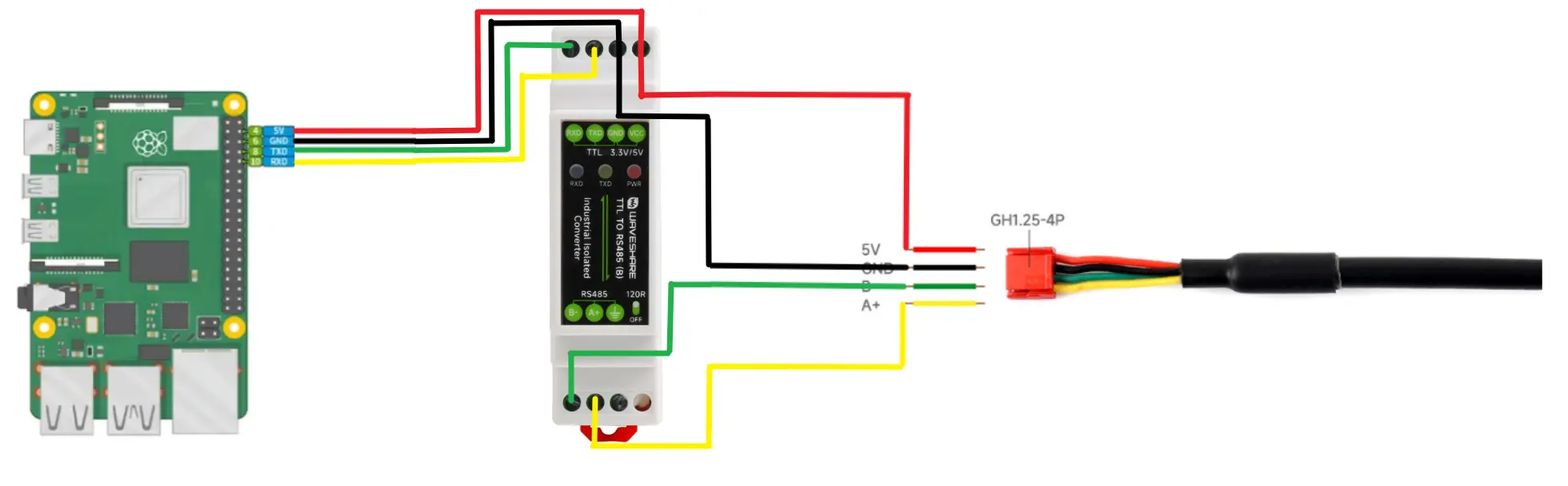

硬件接线​

树莓派排针（UART）​

  • 物理脚 8：TX（树莓派发）
  • 物理脚 10：RX（树莓派收）
  • GND：→ TTL 转 RS485 模块 GND（必须共地）

RS485 总线侧​

  • TTL 转 RS485 模块 A → 设备 A+
  • TTL 转 RS485 模块 B → 设备 B-

如果读不到数据，优先把 A/B 对调试一次（不同模块/设备的 A/B 标识可能相反）。

Raspberry Pi 5 MINI S2 RS485 Example

1) 启用串口硬件（只做一次）​

sudo raspi-config

进入：

  • Interface Options → Serial Port
  • “Login shell over serial?” 选 No
  • “Enable serial hardware?” 选 Yes
    Raspberry Pi 5 MINI S2 RS485 Example
    Raspberry Pi 5 MINI S2 RS485 Example
    Raspberry Pi 5 MINI S2 RS485 Example

然后重启：

sudo reboot

2) 安装依赖（只做一次）​

sudo apt update
sudo apt install -y python3-pip
pip3 install pyserial

3) 拷贝本文件夹到新树莓派​

把整个 pi5_minis2_rs485_example/ 文件夹拷贝到新树莓派任意目录下（例如桌面/主目录均可）。

4) 找到正确串口端口名（关键）​

不同树莓派/系统配置下，排针 UART 对应的设备名可能不同。先列出来：

ls -l /dev/ttyAMA* /dev/ttyS* /dev/serial*

经验顺序（从最常见到备选）：

  1. /dev/ttyAMA0
  2. /dev/serial0
  3. 其它出现的 /dev/ttyAMA*

5) 运行示例（建议先手动指定端口）​

例如端口是 /dev/ttyAMA0：

python3 pi5_minis2_rs485_example.py --port /dev/ttyAMA0

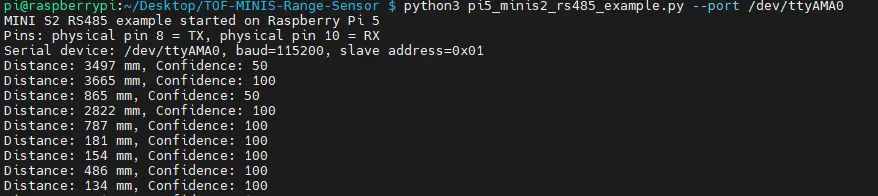

正常输出类似：

Distance: 100 mm, Confidence: 100

Raspberry Pi

无法正常读取数据时的最短排查顺序​

  1. 换端口：--port /dev/ttyAMA0 ↔ --port /dev/serial0 ↔ 其它 ttyAMA*
  2. 对调 RS485 A/B
  3. 确认 TX/RX 没接反：8 -> DI，10 -> RO
  4. 确认供电与共地正常（设备按手册供电）
