上位机软件使用

上位机软件只能运行在 Windows PC 上，串口与 USB 的操作方式一致，下文以 USB 方式演示。

上位机软件见 相关资料。

硬件连接​

UART 串口连接​

使用 FT232 等 USB 转 UART 串口模块与模块连接（其他 USB 转串口模块用法类似，需自行准备），并安装所用串口模块对应的驱动。

模块目标主板备注
GNDGND电源地
RXTXUART 数据传输引脚，需要交叉接线
TXRXUART 数据传输引脚，需要交叉接线
VIN3.3 V3.3 V 供电输入
IRQGPIO指纹触摸检测引脚，有手指触摸时输出高电平，需配合 VT 引脚使用；可接入普通 GPIO 引脚，设置为输入状态
VTGPIO触摸供电引脚，与 IRQ 引脚配合使用；可接入普通 GPIO

连接后将 USB 转串口模块接入 PC，在设备管理器中查看对应的 COM 口。

USB 连接​

可直接使用配送的 USB 线材接入 PC。自行设计线材时注意处理电平转换，模块只支持 3.3 V 电平。

手指放置​

手指轻轻触碰到采集窗就能识别，不需要用力按压采集窗。

正确按指纹：

UART Fingerprint Sensor (F) 正确按指纹

错误按指纹：

UART Fingerprint Sensor (F) 错误按指纹

打开软件​

打开上位机软件，选择通信方式：

  • Serial：串口通信，需要在软件中选择与模块一致的波特率和串口号
  • Usb：USB 通信

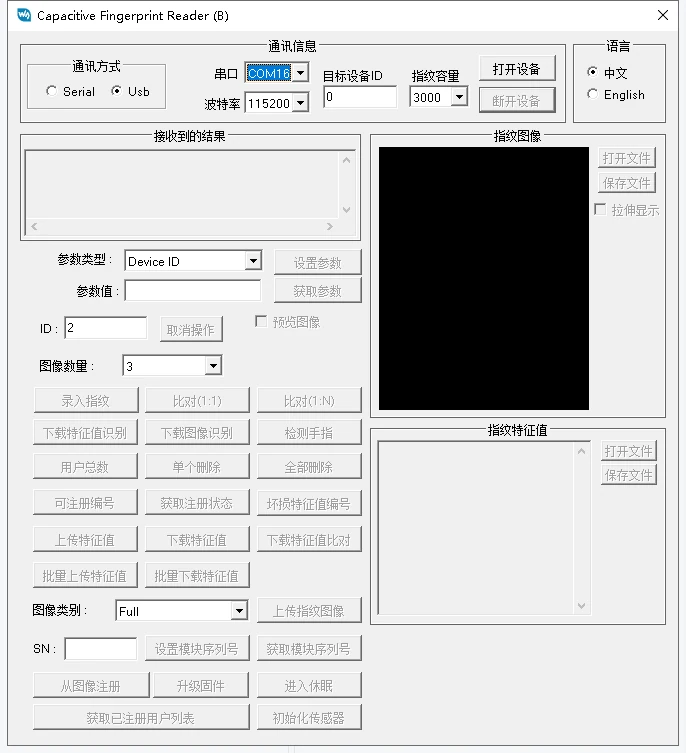

上位机软件界面与通信方式选择

检查通信​

点击初始化传感器，连接成功时接收区显示 Adjust OK!。

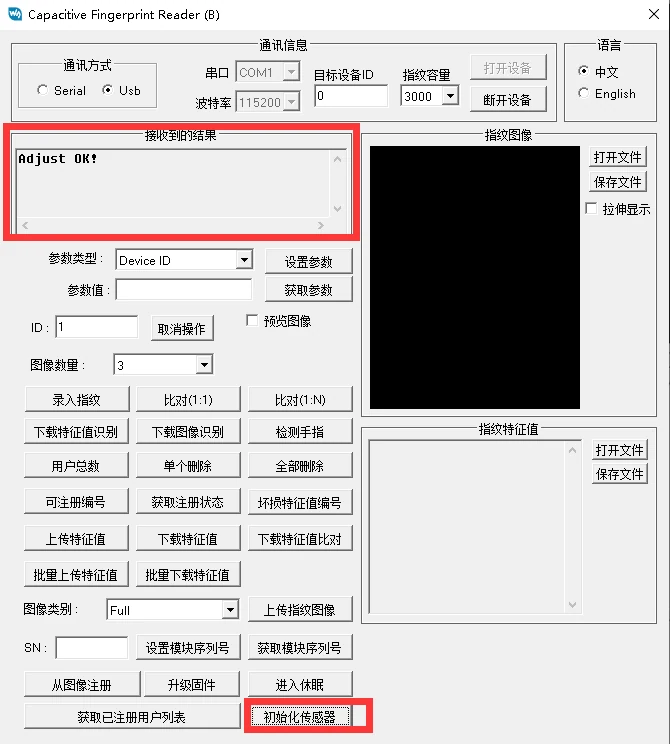

上位机初始化传感器结果

设置参数​

可设置的参数类型：

  • Device ID：模块设备编号，可设置范围 1 ~ 255
  • Security Level：安全等级，可设置 1 ~ 5，数值越大误识率（FAR）越低，拒真率（FRR）越高
  • Duplication Check：指纹重复检查状态，开 / 关（1 / 0）
  • Baudrate：波特率的索引
  • Auto Learn：指纹模板自学习状态，开 / 关（1 / 0）

选择参数类型并填写参数值后点击设置参数即可修改模块参数；点击获取参数可读取模块当前参数。

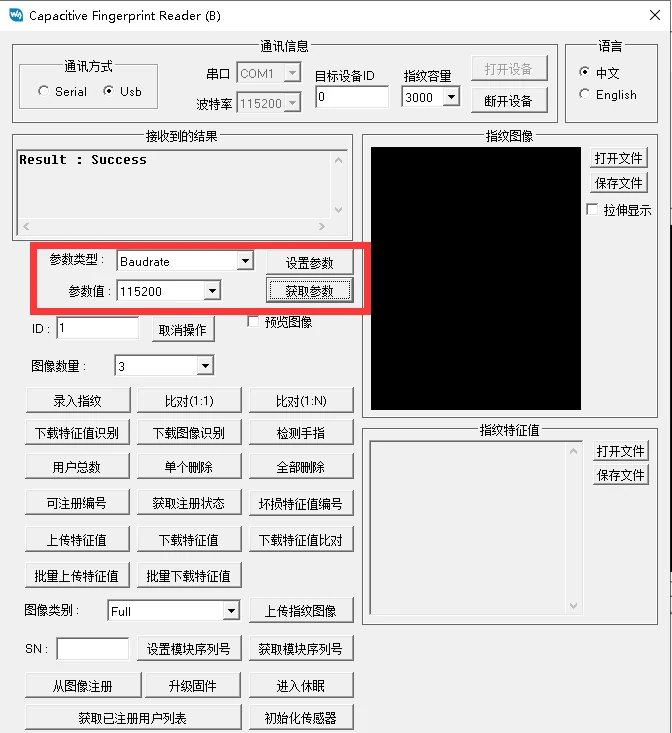

上位机设置参数

用户录入​

先设置 ID（指纹存储的编号）和图像数量（需要录入几次手指），再点击录入指纹，按提示逐步操作，成功后接收区会返回结果。

不确定使用哪个 ID 时，可通过可注册编号、获取注册状态、获取已注册用户列表查询可用编号。

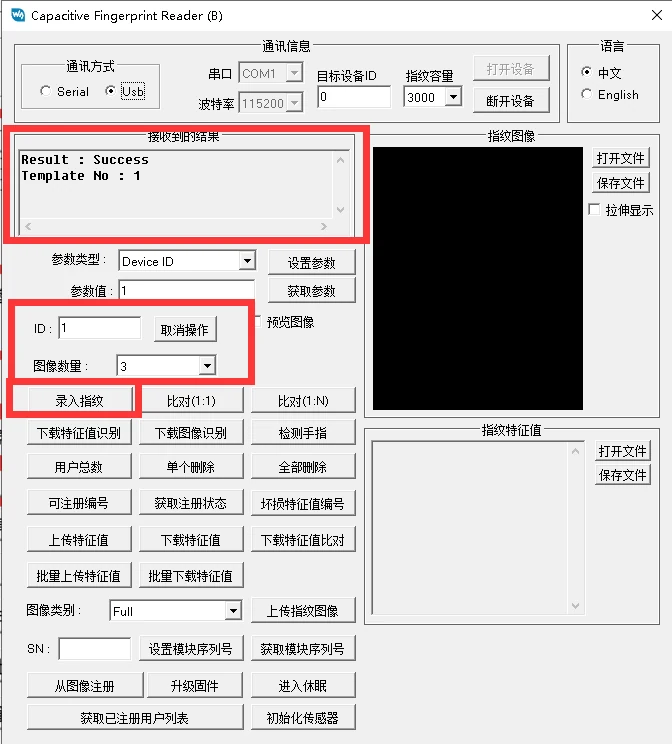

上位机录入指纹

指纹比对​

指定要比对的模板指纹 ID 后点击比对(1:1)。开启自学习功能时，比对时间会略大于 0.5 s，并会保存手指上未保存的那部分指纹。

点击比对(1:N) 会对已注册编号范围内的指纹连续比对，范围与设置的指纹容量一致；比对成功后会停顿 0.5 s 左右自动进行下一次比对。

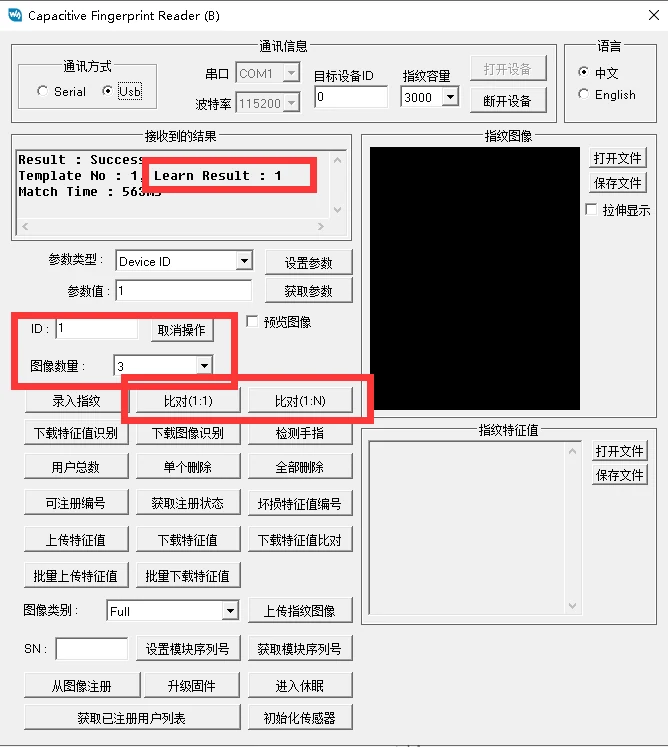

上位机指纹比对

查看用户总数​

  • 点击用户总数，查询模块已注册的指纹数量，查询范围与设置的指纹容量一致。
  • 点击获取已注册用户列表，查询已注册的指纹数量；滑动结果区可查看已注册的指纹编号。

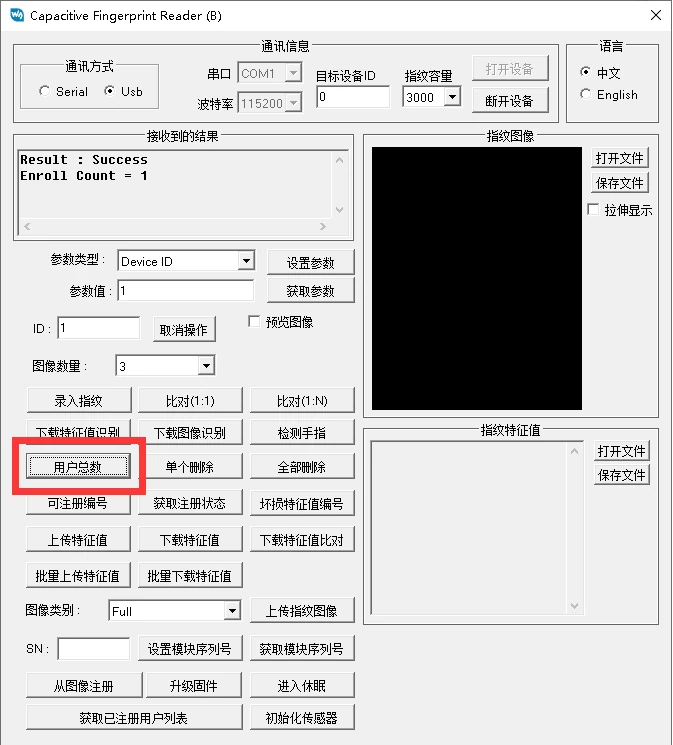

上位机查询用户总数

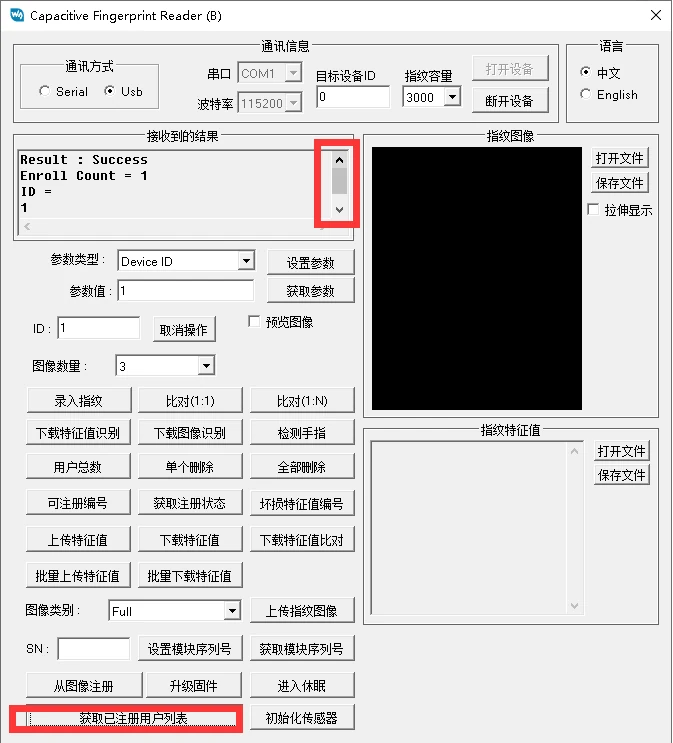

上位机获取已注册用户列表

获取可注册编号​

点击可注册编号，从编号 1 开始查询第一个没有被注册的编号。

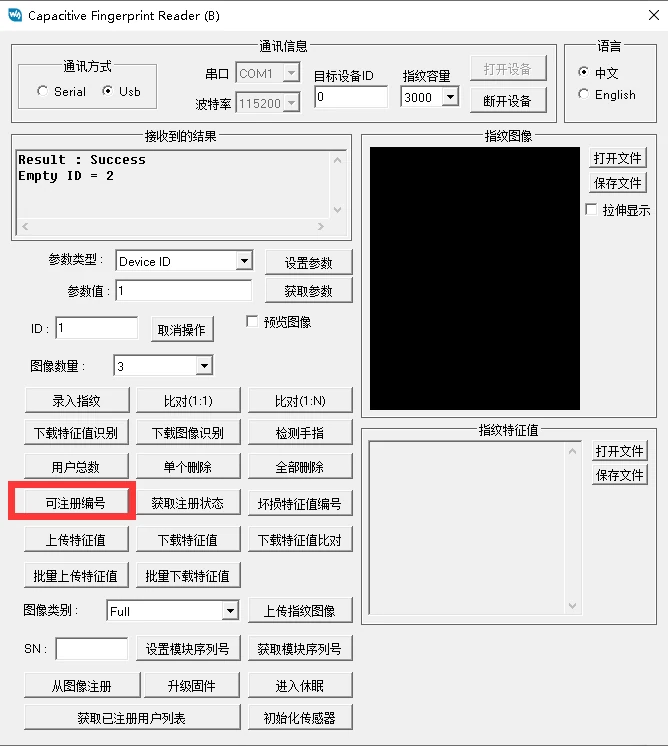

上位机获取可注册编号

获取当前 ID 编号的注册状态​

点击获取注册状态，可查看当前 ID 编号的存储空间是否为空。

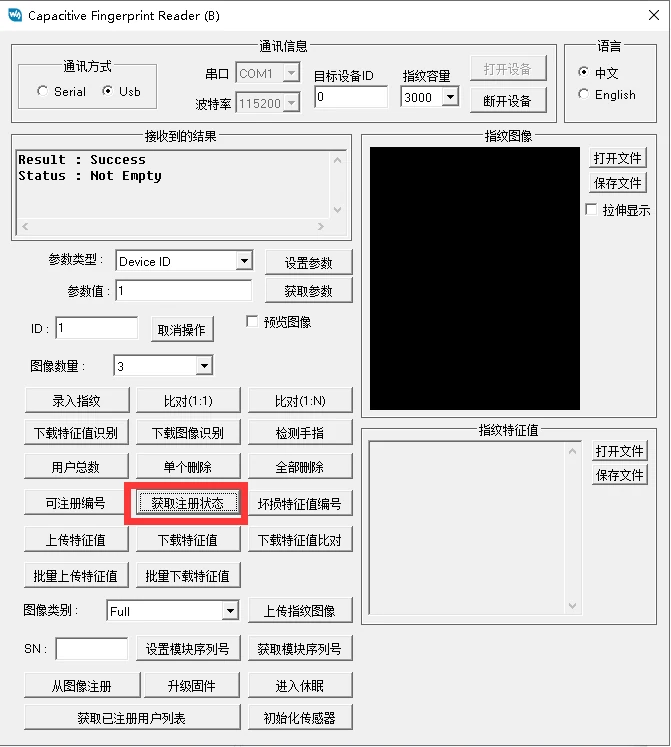

上位机获取注册状态

删除指纹​

  • 点击单个删除，删除当前 ID 编号的指纹。
  • “全部删除”会删除已注册编号范围内的所有指纹。确认无需保留这些指纹后，再点击全部删除。

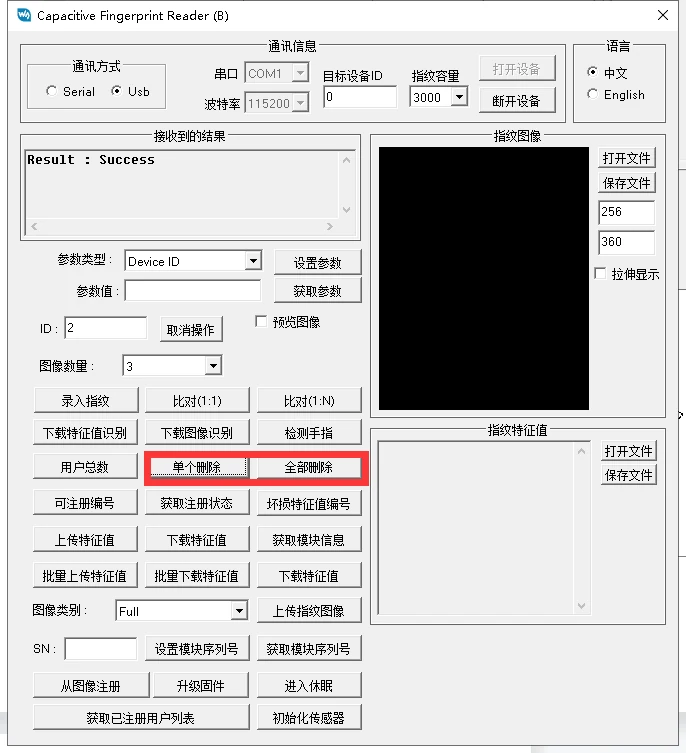

上位机删除指纹

查看指纹图像​

点击上传指纹图像，然后在采集窗上按下手指即可获取图像。此方式无法查看已经保存的指纹。

也可以勾选预览图像，每次需要输入指纹时都会显示指纹图像；串口模式下传输图像数据需要 6 s 左右，不推荐使用。勾选拉伸显示可将指纹图像按满窗显示。

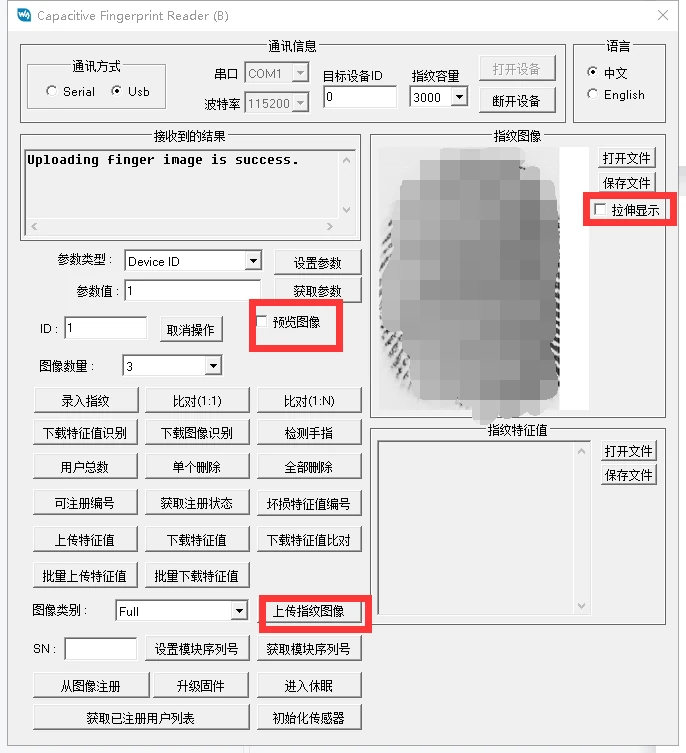

上位机查看指纹图像

查看指纹特征值​

选择已经保存过指纹的 ID 编号，点击上传特征值可查看该编号的指纹特征值，此方式只能查看已经保存的指纹。

点击批量上传特征值并选择一个文件夹，可将已注册编号范围内的指纹数据以 FPT 格式保存到该文件夹。

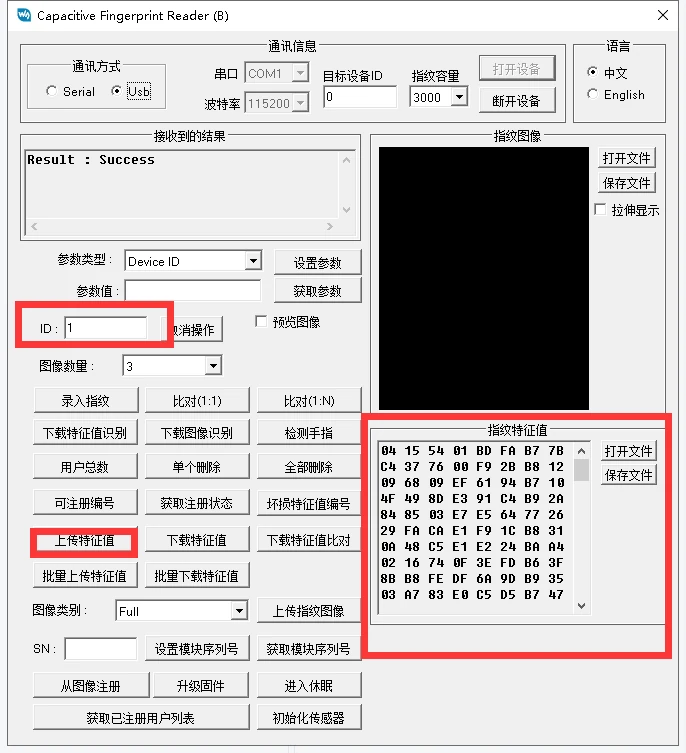

上位机上传指纹特征值

使用指纹图像进行用户录入​

先按用户录入的步骤配置好 ID 编号和图像数量，点击从图像注册并选择指纹图像文件，图像大小为 242 × 266。

上位机使用指纹图像注册

使用特征值进行用户录入​

  • 单个下载：配置好 ID 编号，点击打开文件选择 FPT 格式文件，再点击下载特征值。
  • 批量下载：点击批量下载特征值并选择文件夹，文件夹中的 FPT 格式文件按排序依次下载到模块，ID 号依次增加。

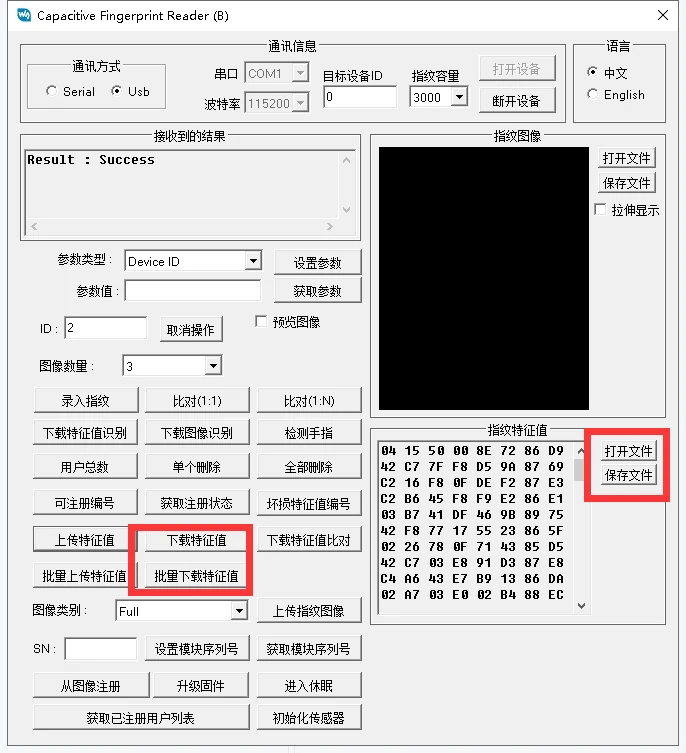

上位机下载指纹特征值

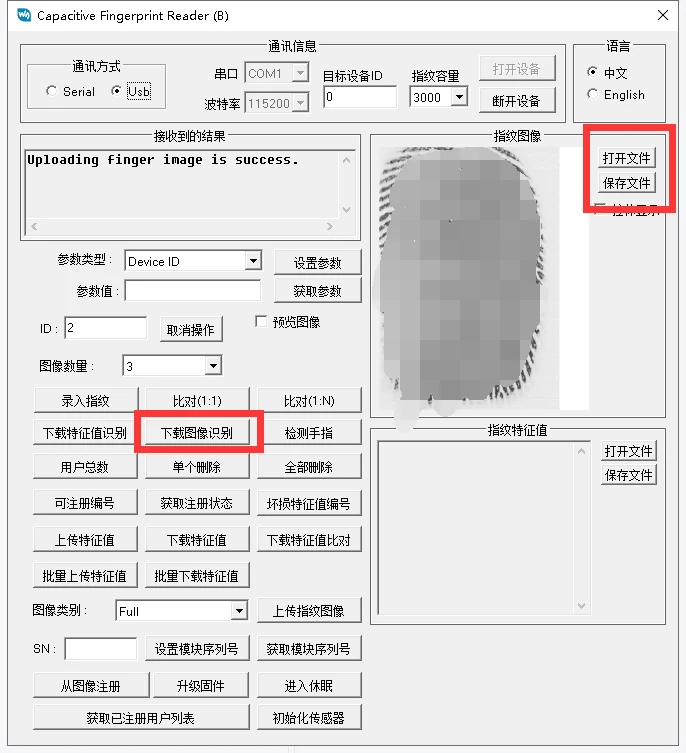

使用指纹图像进行识别​

点击打开文件选择指纹图像，再点击下载图像识别。

上位机下载图像识别

使用特征值进行识别​

先按用户录入的步骤配置好 ID 编号和图像数量。

  • 点击打开文件选择 FPT 格式文件，再点击下载特征值识别，将与所选指纹 ID 编号内的指纹模板比对。
  • 点击下载特征值比对，将与按下的手指比对。

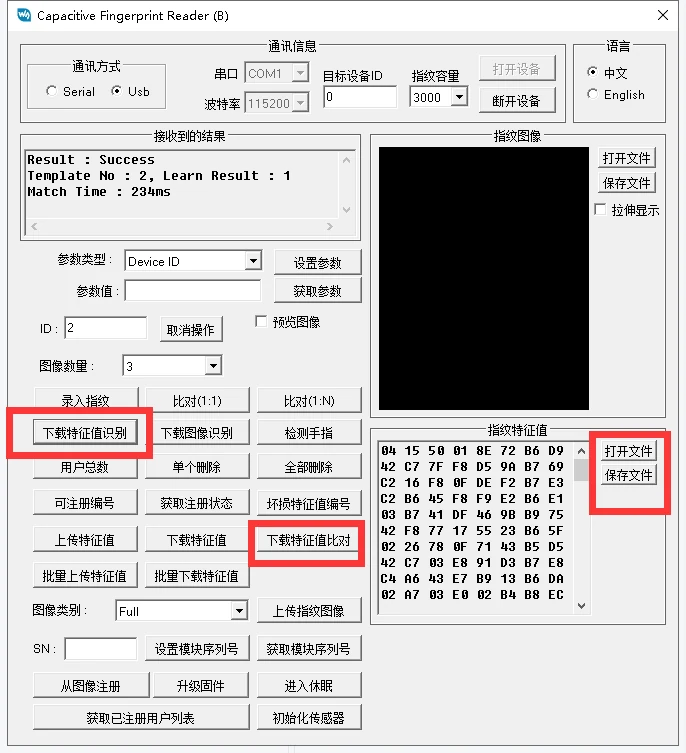

上位机下载特征值识别

查看已被损坏的特征值​

点击坏损特征值编号，接收区会显示被损坏特征值的总数和第一个被损坏特征值的编号。

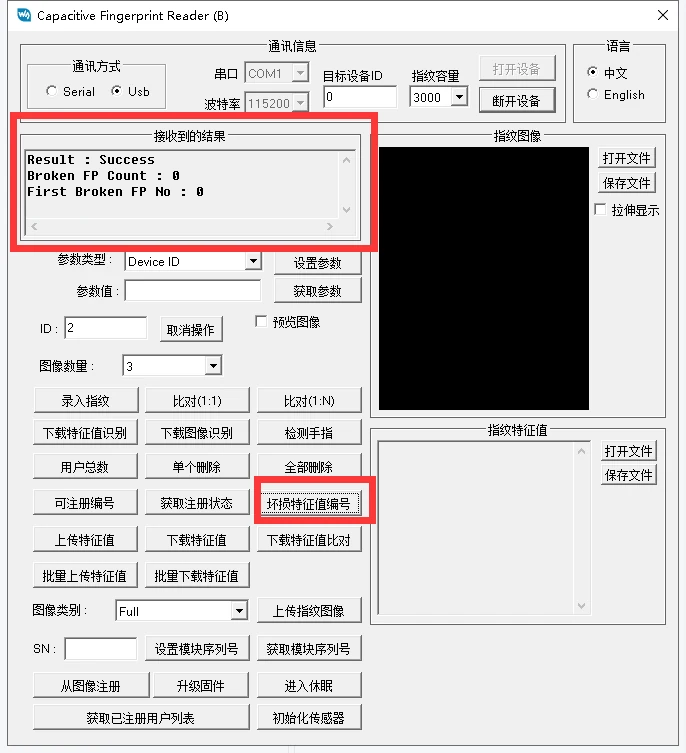

上位机查看坏损特征值编号

休眠​

点击进入休眠后，模块进入休眠状态，此时任何操作都没有反应，只有重新上电才会恢复。

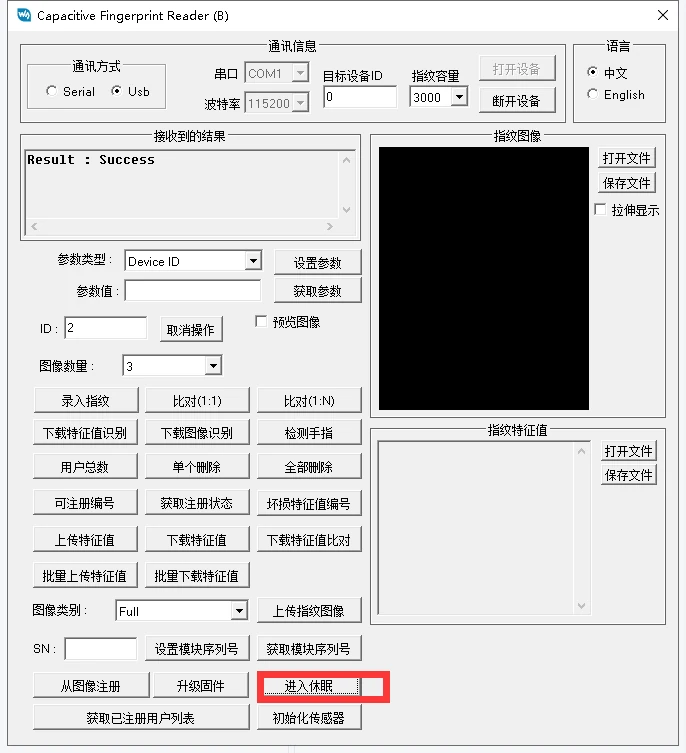

上位机进入休眠
