上位机软件使用
上位机软件运行在 Windows PC 上，下载见 相关资料中的软件工具。
UART Fingerprint Sensor (G) 只提供 UART 接口，通信方式选择 Serial。
硬件连接
使用 FT232 等 USB 转 UART 串口模块与模块连接（串口模块需自备），并安装对应驱动。
| 串口模块 | UART Fingerprint Sensor (G) | 备注 |
|---|---|---|
| GND | GND | 电源地 |
| RX | UART_TX | UART 数据传输引脚，需要交叉接线 |
| TX | UART_RX | UART 数据传输引脚，需要交叉接线 |
| 3.3 V | VIN | 3.3 V 供电输入 |
| 3.3 V | VCC | 感应芯片常电（3.3 V） |
| GPIO | IRQ/WAKEUP | 手指感应唤醒信号输出，有手指触碰时输出高电平；可接入普通 GPIO 引脚，设置为输入状态 |
连接后将串口模块接入 PC，在设备管理器中查看对应的 COM 口。

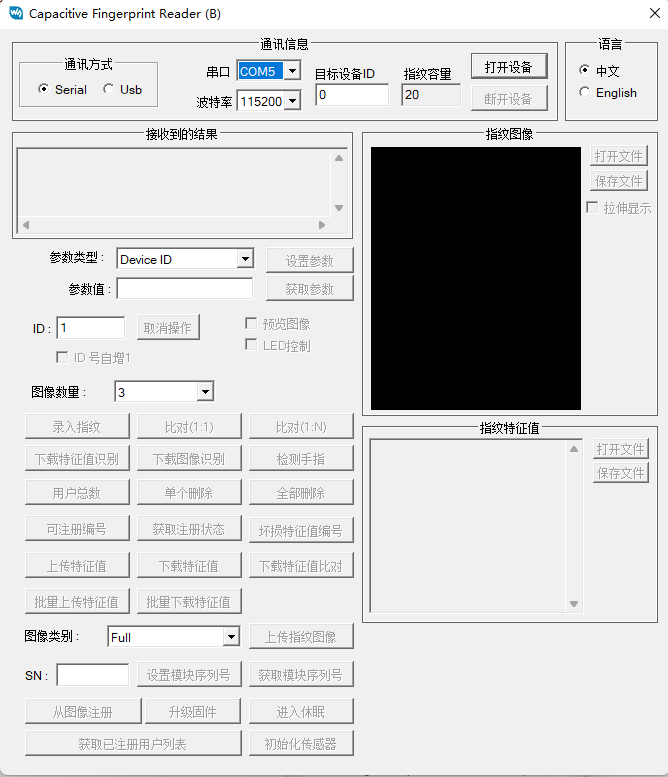

打开软件
打开上位机软件，通信方式选择 Serial，串口号和波特率选择与模块一致的值（模块的通信波特率为 115200 bps）。
检查通信
点击初始化传感器，连接成功时接收区显示 Adjust OK!。
设置参数
可设置的参数类型：
- Device ID：模块设备编号，可设置范围 1 ~ 255
- Security Level：安全等级，可设置 1 ~ 5，数值越大误识率（FAR）越低，拒真率（FRR）越高
- Duplication Check：指纹重复检查状态，开 / 关（1 / 0）
- Baudrate：波特率
- Auto Learn：指纹模板自学习状态，开 / 关（1 / 0）
选择参数类型并填写参数值后点击设置参数即可修改模块参数，点击获取参数可读取模块当前参数。

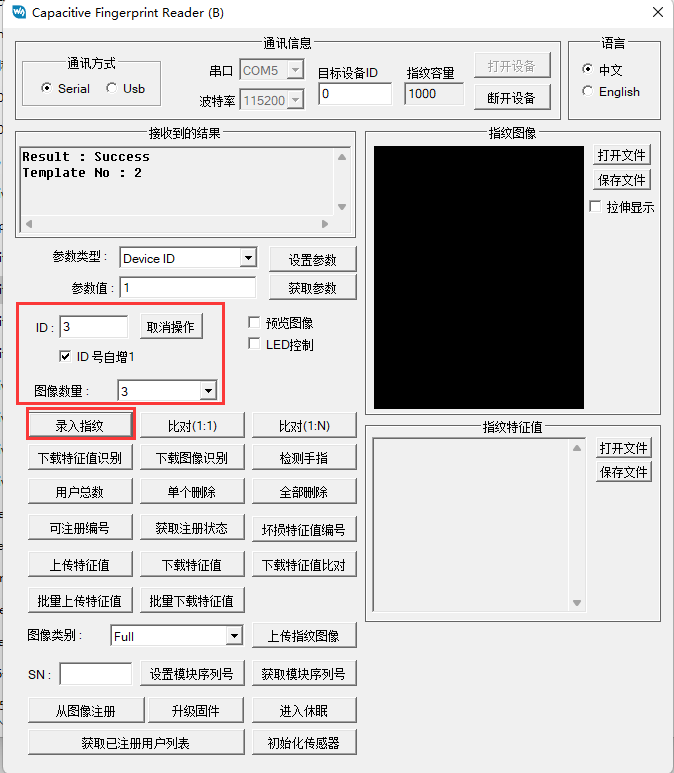

用户录入
先设置 ID（指纹存储的编号）和图像数量（需要录入几次手指），再点击录入指纹，按提示逐步操作，成功后接收区会返回结果。
不确定使用哪个 ID 时，可通过可注册编号、获取注册状态、获取已注册用户列表查询可用编号。
指纹比对
指定要比对的模板指纹 ID 后点击比对(1:1)。开启自学习功能时，比对时间会略大于 0.5 s，并会保存手指上未保存的那部分指纹。
点击比对(1:N) 会对已注册编号范围内的指纹连续比对，范围与设置的指纹容量一致；比对成功后会停顿 0.5 s 左右自动进行下一次比对。

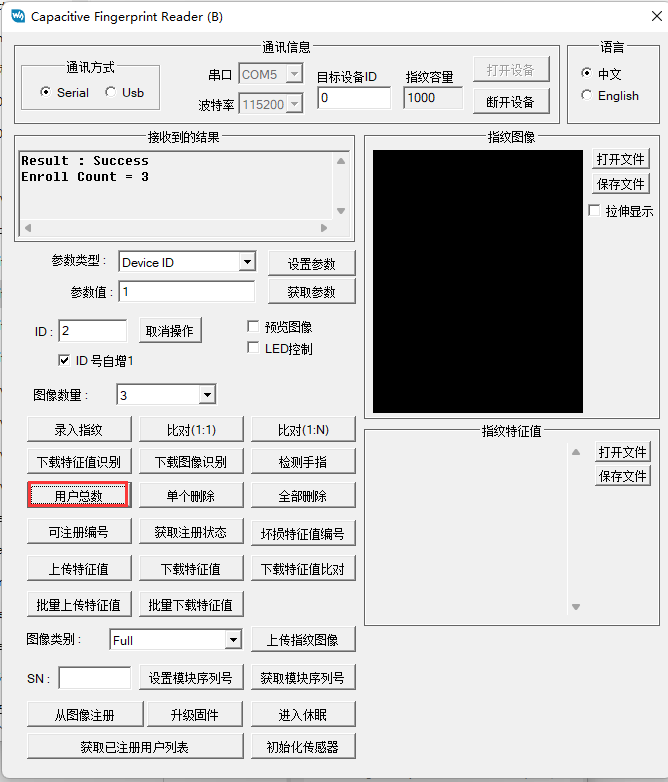

查看用户总数
- 点击用户总数，查询模块已注册的指纹数量，查询范围与设置的指纹容量一致。
- 点击获取已注册用户列表，查询已注册的指纹数量；滑动结果区可查看已注册的指纹编号。
获取可注册编号
点击可注册编号，从编号 1 开始查询第一个没有被注册的编号。
获取当前 ID 编号的注册状态
点击获取注册状态，可查看当前 ID 编号的存储空间是否为空。
删除指纹
- 点击单个删除，删除当前 ID 编号的指纹。
- “全部删除”会删除已注册编号范围内的所有指纹。确认无需保留这些指纹后，再点击全部删除。

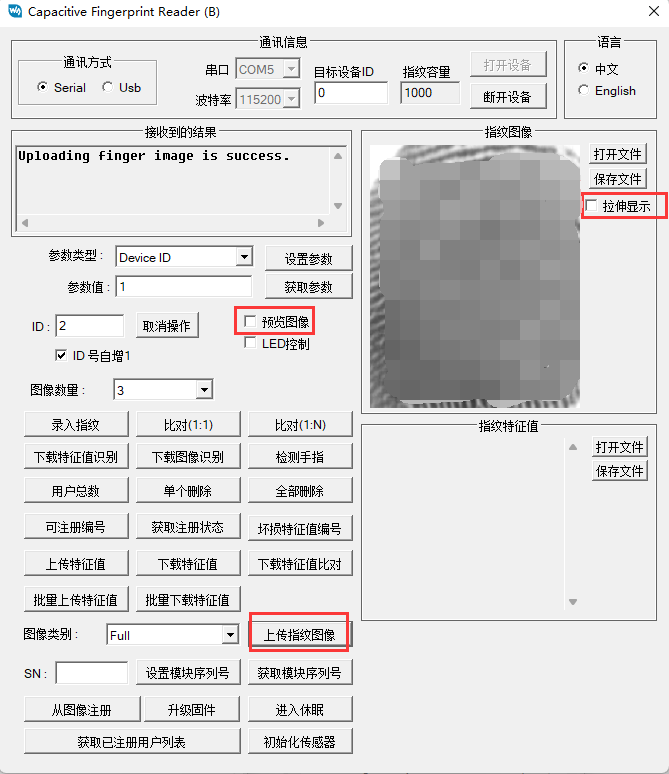

查看指纹图像
点击上传指纹图像，然后在采集窗上按下手指即可获取图像。此方式无法查看已经保存的指纹。
也可以勾选预览图像，每次需要输入指纹时都会显示指纹图像；串口传输图像数据需要 6 s 左右，不推荐使用。勾选拉伸显示可将指纹图像按满窗显示。

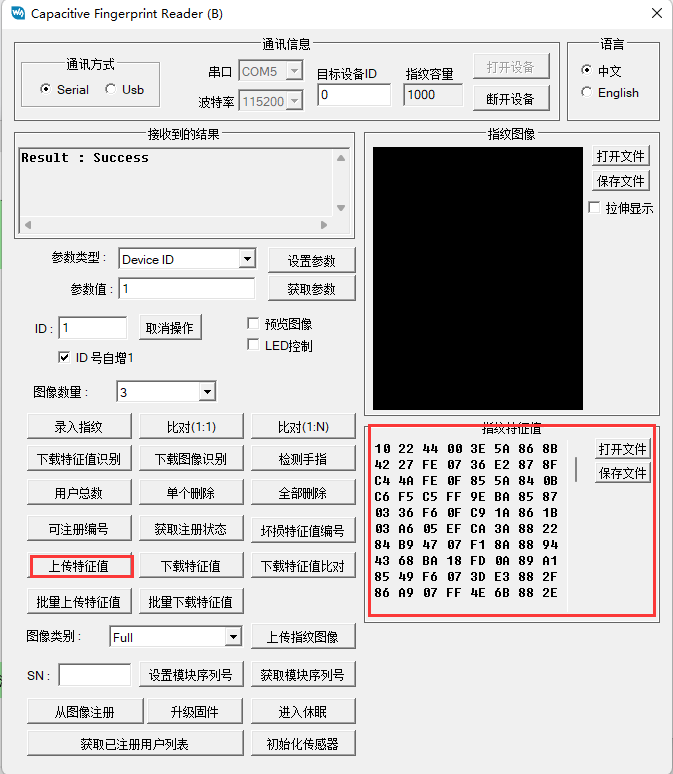

查看指纹特征值
选择已经保存过指纹的 ID 编号，点击上传特征值可查看该编号的指纹特征值，此方式只能查看已经保存的指纹。
点击批量上传特征值并选择一个文件夹，可将已注册编号范围内的指纹数据以 FPT 格式保存到该文件夹。

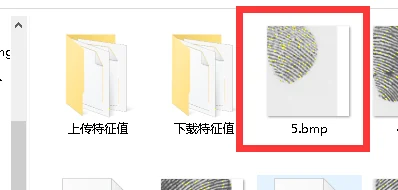

使用指纹图像进行用户录入
先按用户录入的步骤配置好 ID 编号和图像数量，点击从图像注册并选择指纹图像文件，图像大小为 242 × 266。

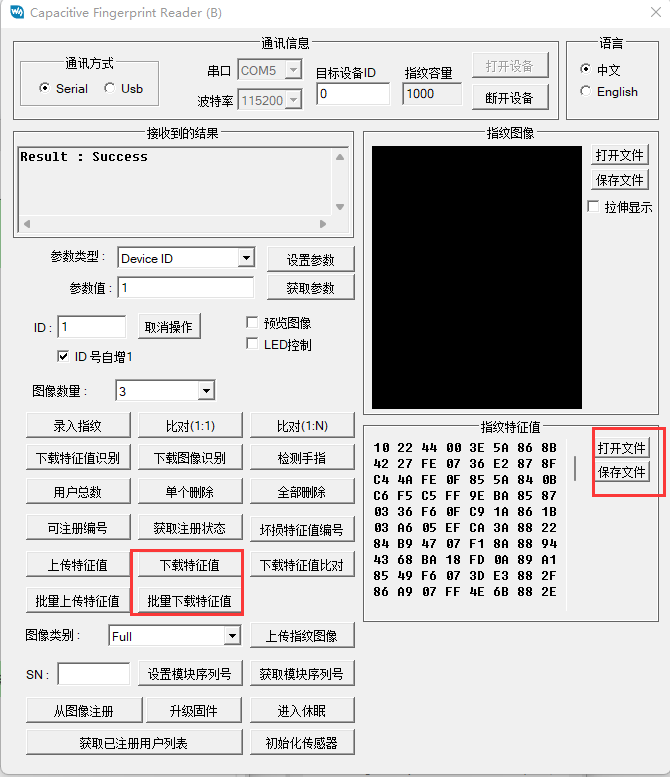

使用特征值进行用户录入
- 单个下载：配置好 ID 编号，点击打开文件选择 FPT 格式文件，再点击下载特征值。
- 批量下载：点击批量下载特征值并选择文件夹，文件夹中的 FPT 格式文件按排序依次下载到模块，ID 号依次增加。

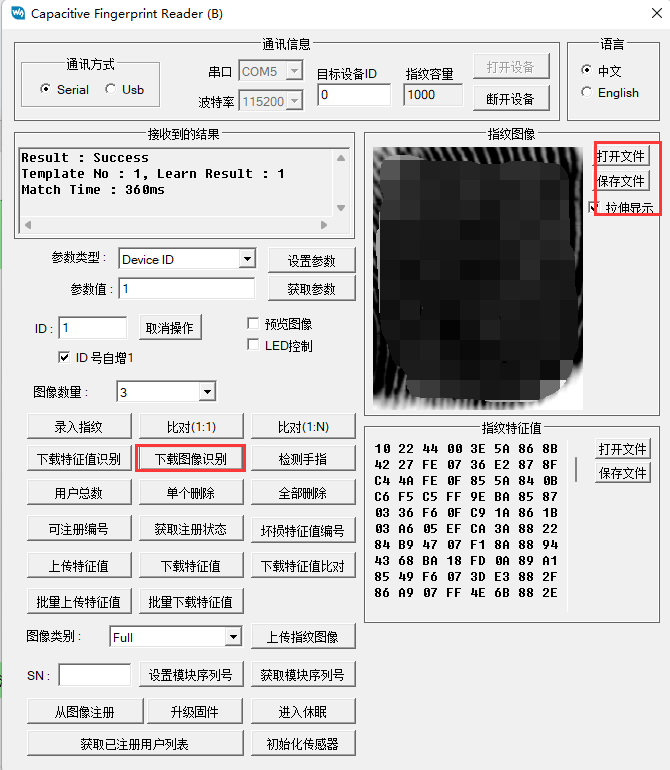

使用指纹图像进行识别
点击打开文件选择指纹图像，再点击下载图像识别。

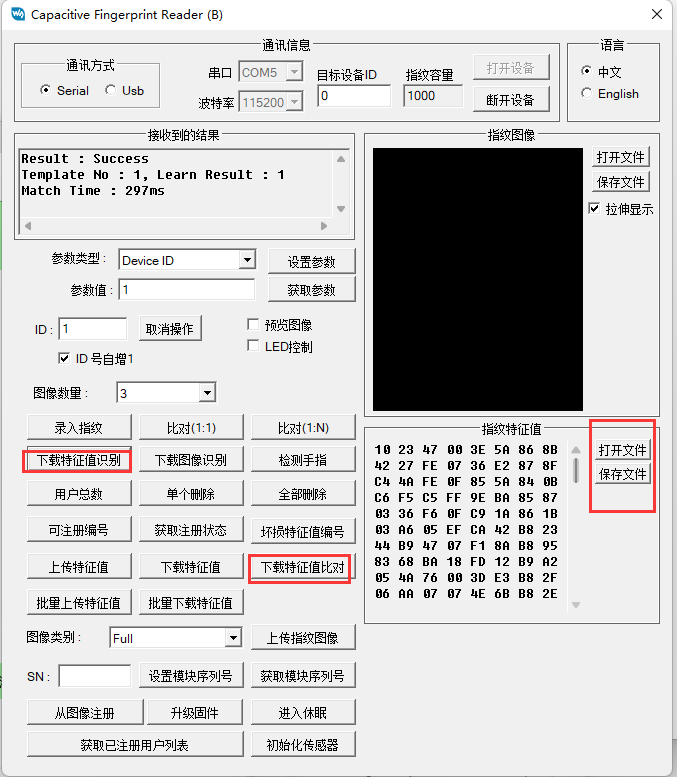

使用特征值进行识别
先按用户录入的步骤配置好 ID 编号和图像数量。
- 点击打开文件选择 FPT 格式文件，再点击下载特征值识别，将与所选指纹 ID 编号内的指纹模板比对。
- 点击下载特征值比对，将与按下的手指比对。

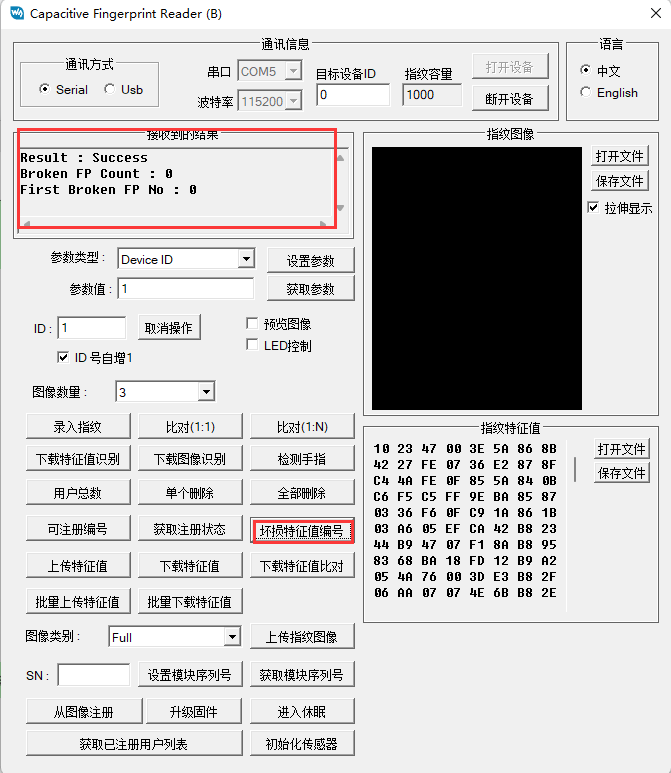

查看已被损坏的特征值
点击坏损特征值编号，接收区会显示被损坏特征值的总数和第一个被损坏特征值的编号。
