上位机教程

Web 页面在上位机中的作用​

功能区域上位机侧作用
状态信息区汇总 CPU、RAM、温度、FPS、电压、文件占用等状态
摄像头画面区显示实时画面和识别结果
媒体快捷操作区处理拍照、录像、缩放、WebRTC 等媒体功能
文件管理区查看照片和视频保存结果
视觉与自动功能区触发识别、追踪、巡线、MediaPipe 等功能
Web 命令行区输入调试命令或二次开发命令
JupyterLab 入口打开 Notebook、Python 示例和开发环境

Web 控制端入口​

Web 控制端运行在 Jetson Orin Nano / Jetson Orin NX 上，上位机项目目录为 ~/ugv_jetson。

正常使用时，在浏览器中打开 Web 页面即可完成底盘、云台、灯光、摄像头、拍照录像和视觉功能操作。只有在排查服务启动、修改页面功能或二次开发时，才需要查看以下文件和接口。

开发者补充：Web 控制端文件和接口

Web 控制端相关文件如下：

文件作用
app.pyWeb 主程序入口，创建 Flask 应用和 SocketIO 服务，监听 0.0.0.0:5000。
templates/index.htmlWeb 控制端主页面，包含视频画面、底盘控制、云台控制、视觉功能、拍照录像、文件列表和设置入口。
templates/control.js读取 /config，按 config.yaml 中的命令编号发送控制消息。
templates/main.jsWebRTC 相关前端逻辑。
config.yaml保存机器人类型、速度参数、命令编号、反馈字段编号、视频参数和视觉参数。
base_ctrl.py封装串口 JSON 指令发送、灯光、OLED、云台和底盘控制。
cv_ctrl.py处理摄像头、拍照、录像、OpenCV、MediaPipe、目标位置偏移和巡线等视觉逻辑。
audio_ctrl.py处理提示音、上传音频、播放音频和 TTS 相关功能。

app.py 提供以下接口：

接口调用方式用途
/浏览器访问打开 templates/index.html。
/configGET返回 config.yaml，供前端读取命令编号和状态字段。
/video_feedGET返回 MJPEG 视频流，页面中通过 <img src="/video_feed"> 显示画面。
/send_commandPOST 表单字段 commandWeb 命令行入口，将字符串交给 cmdline_ctrl() 解析。
SocketIO /jsonemit('json', jsonData)发送 JSON 控制指令到 base.base_json_ctrl()。
SocketIO /ctrlsend(JSON.stringify({A,B,C}))发送页面功能按钮命令，例如拍照、录像、视觉模式和灯光控制。

Web 主程序不会自动在电脑上打开浏览器页面。确认 Web 服务可用时，应先在电脑浏览器访问：

http://<机器人IP>:5000
提示

页面无法访问，或需要在终端查看启动日志时，可手动启动 Web 主程序。在 ~/ugv_jetson 目录执行：

cd ~/ugv_jetson
source ugv-env/bin/activate
python app.py

如果终端输出 Address already in use 或 Port 5000 is in use by another program，表示 5000 端口已经被其它进程占用。常见情况是 Web 主程序已经在后台运行，此时不要重复启动 app.py，直接在浏览器访问 http://<机器人IP>:5000 检查页面。

如果浏览器仍然打不开页面，优先检查：

  1. 电脑是否连接到 UGV 热点、同一路由器 WiFi。 或是否通过网线 / USB 数据线连接到 Jetson。
  2. 浏览器中填写的 IP 是否与 OLED 屏幕显示一致。
  3. URL 是否包含端口 :5000。
  4. 终端是否仍显示 Port 5000 is in use。 若显示该信息，先按“已有 Web 服务运行”处理；只有在调试端口占用问题时，才进一步检查或停止后台进程。
开发者补充：串口配置与开机启动

app.py 中默认使用 Jetson Orin Nano 串口：

base = BaseController('/dev/ttyTHS0', 115200)

Jetson Orin NX 可使用以下串口配置：

# base = BaseController('/dev/ttyTHS1', 115200)

这里展示的是 Web 主程序的示例配置。Notebook 中准备执行真实底盘动作时，仍应按后文 底盘串口确认与占用排查 逐个验证候选串口，不要直接照抄这里的串口值。

autorun.sh 会向当前账号 crontab 添加 Web 主程序开机任务，路径为 ~/ugv_jetson/app.py。不要用 sudo ./autorun.sh 执行该脚本；脚本内已经检查并拒绝 sudo 执行。JupyterLab 通过 create_jupyter_service.py 生成 ugv_jupyter.service 后交给 systemd 管理。

Python 与 JupyterLab 基础​

JupyterLab 界面速览​

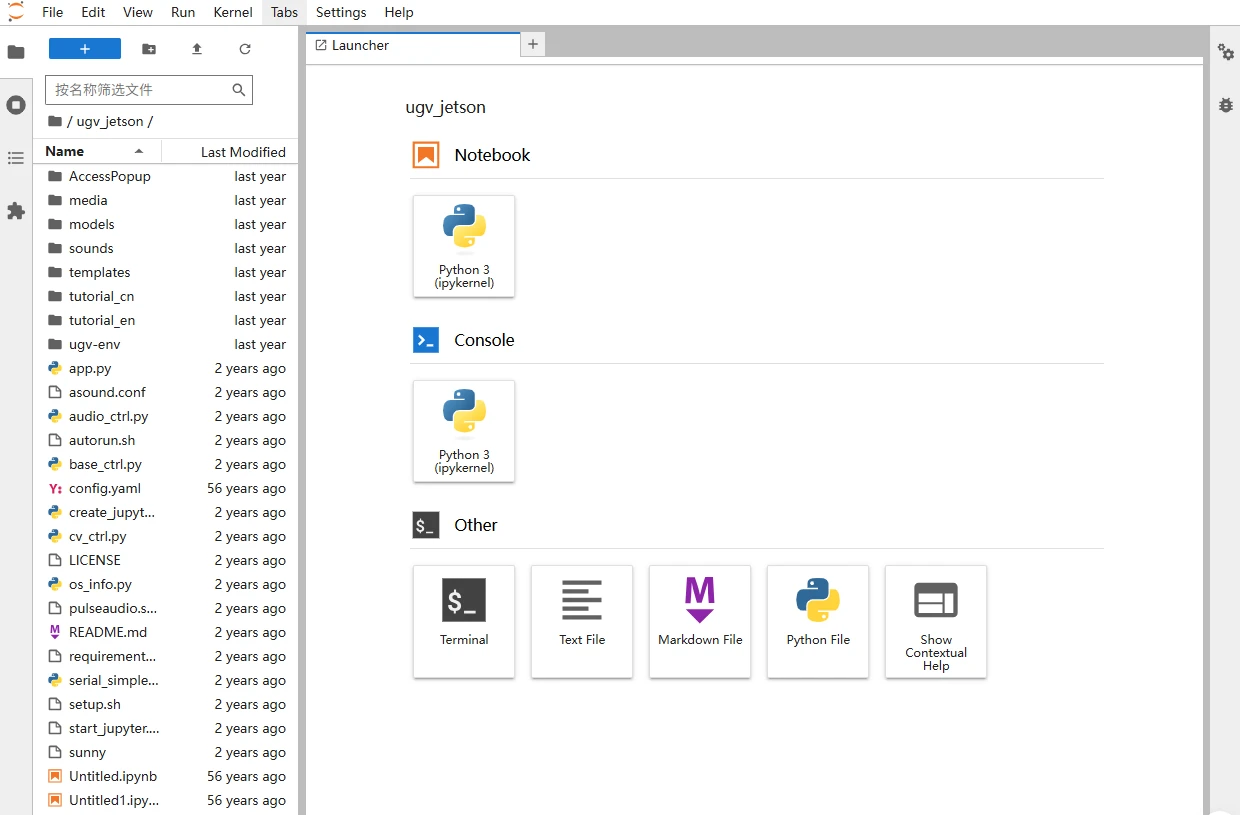

下图为 JupyterLab 首页。左侧是文件浏览器，右侧是 Launcher 启动页。

JupyterLab 首页整体界面

区域作用
文件浏览器浏览 Jetson 上位机中的项目目录、脚本、配置文件和媒体资源。
Launcher创建 Notebook、Console、Terminal、文本文件或 Python 文件。
Notebook按单元格保存和运行 Python 控制实验，便于记录过程和复现实验。
Console临时执行 Python 语句，用于快速验证参数、变量和函数。
Terminal执行系统命令、查看文件路径、运行脚本和查看日志。
Kernel 选择窗口为 Notebook 或 Console 选择实际运行代码的 Python 环境。
Notebook 工具栏保存文件、添加单元格、运行代码、停止执行、重启 Kernel 和切换单元格类型。
菜单 / Kernel管理文件、运行单元，并在 Notebook 或 Console 卡住时中断或重启内核。

JupyterLab 基础流程​

打开 JupyterLab​

JupyterLab 的访问方式见入门教程：

新建第一个 Notebook​

  1. 在 Notebook 区域双击 Python 3 (ipykernel)。

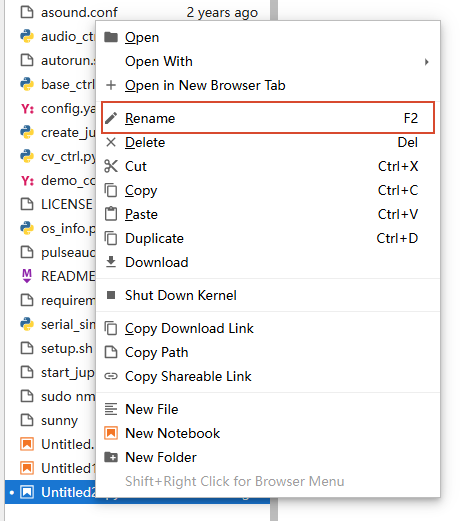

  2. 在左侧文件浏览器中选中新建的 Notebook。 右键重命名为：

    ugv_jupyterlab_control_test.ipynb

    rename

  3. 确认 Notebook 工具栏右侧显示 Python 3 (ipykernel)。

    备注

    Notebook 工具栏介绍

    Notebook 打开后，页面上方会显示工具栏。常用按钮如下图所示：

    Notebook 工具栏

    按钮 / 区域作用
    保存 保存保存当前 Notebook。
    添加代码 新增单元格在当前位置新增一个单元格。
    剪切复制粘贴 剪切 / 复制 / 粘贴剪切、复制或粘贴当前单元格。
    运行 运行运行当前选中的单元格。
    停止 停止停止正在执行的单元格。
    重启 Kernel 重启 Kernel重启当前 Kernel，适合代码卡住或变量状态混乱时使用。
    重启并运行 重启并运行重启 Kernel 后继续运行后续单元格，运行前请确认代码内容安全。
    单元格类型 Code 下拉框切换单元格类型，例如 Python 代码单元或 Markdown 文本单元。
    Kernel 状态 Python 3 (ipykernel)显示当前 Notebook 连接的 Kernel。

  4. 在 Cell 1 中输入：

    print("Hello UGV Rover!")

  5. 按 Shift + Enter 运行 Cell 1。

  6. 测试结束后保存 Notebook。 如果单元格长时间运行，可点击工具栏中的停止按钮，或在菜单中选择 Kernel > Interrupt Kernel。

    运行成功后，Cell 1 下方会显示：

    Hello UGV Rover!

    如果单元格左侧出现类似 In [1]: 的编号，且下方输出内容与上面一致，说明 Notebook 已经连接到 Python Kernel，并能正常执行代码。

使用 Console 快速验证 Python​

注意

Console 适合临时验证变量、参数和小段代码，例如 LED PWM、云台角度等；不适合保存完整实验流程，也不要在 Console 中直接发送硬件控制指令。正式测试请回到 Notebook 中运行带安全保护的代码。

在 Launcher 的 Console 区域双击 Python 3 (ipykernel) 打开 Console。

Console

打开后，在图示位置粘贴代码：

Console 输入位置

粘贴以下内容后，按 Shift + Enter 执行。

LED_PWM = 64
GIMBAL_STEP = 20

print("LED_PWM =", LED_PWM)
print("GIMBAL_STEP =", GIMBAL_STEP)

执行结束后，可关闭 Console 标签页；如果 Console 长时间没有返回输入提示，可通过 JupyterLab 菜单中断对应 Kernel。

如果能看到新的 In [ ]: 输入提示，说明 Console 内核工作正常。

console2

开发者补充：项目目录和控制文件检查
提示

这一步用于确认后续章节需要用到的上位机项目文件已经存在。实际开发时，如果项目路径不正确，后续 LED、云台、底盘等控制示例也无法继续运行。

在 Notebook 的 Cell 2 中输入以下代码，确认当前 Python 环境和上位机项目目录是否存在。上位机项目目录为 ~/ugv_jetson。

import sys
from pathlib import Path

print("Python 版本：")
print(sys.version)

PROJECT_DIR = Path("~/ugv_jetson").expanduser()

print("\n项目目录：", PROJECT_DIR)
print("项目目录是否存在：", PROJECT_DIR.exists())

上述输出应显示 ~/ugv_jetson 存在。

项目目录： /home/<当前账号>/ugv_jetson
项目目录是否存在： True

如需进一步确认下位机控制封装文件是否存在，可在 Notebook 中检查 base_ctrl.py：

control_file = PROJECT_DIR / "base_ctrl.py"
print(control_file, "是否存在：", control_file.exists())

预演打印待发送控制动作​

提示

dry-run 只显示计划，不会点亮 LED、不会转动云台，也不会让底盘运动。本节只用于熟悉 JupyterLab 和 Python 的基本操作；真实硬件控制放到后续章节分开讲解。

在正式控制硬件前，先用 dry-run 打印准备执行的动作，确认参数含义。

DRY_RUN = True

control_plan = [
    {"name": "低亮度点亮 LED", "action": "lights_ctrl", "args": [64, 64]},
    {"name": "云台回中", "action": "gimbal_base_ctrl", "args": [2, 2, 0]},
    {"name": "云台小角度转动", "action": "gimbal_ctrl", "args": [20, 0, 0, 0]},
]

for index, step in enumerate(control_plan, start=1):
    print(f"{index}. {step['name']}")
    print(f"   函数：{step['action']}")
    print(f"   参数：{step['args']}")

输出会列出 3 个待执行动作，包括 LED 低亮度点亮、云台回中和云台小角度转动。看到这些输出只说明控制计划已生成，还没有真正向下位机发送控制指令。

摄像头与视觉处理​

摄像头资源释放与恢复​

机器人开机后会自动启动 Web 主程序。Web 页面、摄像头画面和底盘控制都可能由这个程序管理。如果本节 Notebook 要直接读取摄像头画面，或要直接发送底盘运动指令，需要先临时停止 Web 主程序，避免摄像头或底盘串口被占用。

注意

本小节用于处理摄像头画面无法打开、cap.read() 失败、OpenCV 或 MediaPipe 示例无法读取画面的情况。如果 Notebook 可以运行，但底盘不动，这通常不是摄像头资源问题，请继续查看 底盘串口确认与占用排查。

  1. 在 JupyterLab 页面上方点击 + 打开一个新的 Launcher。

  2. 在 Other 区域点击 Terminal。 打开终端窗口。

  3. 临时释放 Python 资源。 输入以下命令，临时结束正在运行的 Python 程序。

    sudo killall -9 python

    这条命令的含义：

    • killall：按进程名结束程序；
    • -9：强制结束信号；
    • python：结束进程名为 python 的程序。

    -9 不是第 9 个 Python 程序。该命令用于测试阶段快速释放 Web 主程序、摄像头占用和可能残留的 Python 资源，不建议作为常规关闭方式。

    执行后，JupyterLab 页面或 Notebook 内核可能断开。如果页面断开，重启设备后重新进入 JupyterLab。执行完成后，再运行本节中的摄像头、OpenCV 或 MediaPipe 示例。

    测试完成后，可以重启设备恢复默认 Web 服务：

    sudo reboot

    重启后，按入门教程中的 打开 Web 控制页面 方法重新访问 Web 页面。

提示

JupyterLab 与 Web 主程序是两个不同服务。临时结束 Web 主程序后，如果 JupyterLab 页面仍可访问，说明开发环境未受影响；如果页面不可访问，优先重启 UGV 后重新进入。

开发者补充

autorun.sh 会向当前账号 crontab 添加 Web 主程序 @reboot 启动项。该脚本拒绝 sudo 执行，需使用 ./autorun.sh。

Web 主程序启动项为：

@reboot sleep 1 && whoami && pulseaudio --start && sleep 1 && XDG_RUNTIME_DIR=/run/user/$(id -u) ~/ugv_jetson/ugv-env/bin/python ~/ugv_jetson/app.py >> ~/ugv.log 2>&1

JupyterLab systemd 服务通过以下命令创建和启用：

python3 create_jupyter_service.py
sudo mv ugv_jupyter.service /etc/systemd/system/ugv_jupyter.service
sudo systemctl enable ugv_jupyter
sudo systemctl start ugv_jupyter

如需单独启动 JupyterLab 服务，可执行：

sudo systemctl start ugv_jupyter

start_jupyter.sh 会进入 ~/ugv_jetson/，启用 ugv-env，并运行：

jupyter lab --ip=0.0.0.0 --port=8888 --no-browser

create_jupyter_service.py 生成的 systemd 服务未显式写 --port=8888。OLED 状态说明按 :8888 访问 JupyterLab。若服务访问异常，需在实机上确认实际监听端口。

Web 端视觉功能区​

功能区按钮上位机侧作用风险
Simple Detection TypeNone / Motion / Faces选择关闭识别、运动检测或人脸检测；部分页面中可能出现 Movition 拼写，含义仍按运动检测理解。低
Simple Detection ReactionNone / Capture / Record设置识别到目标后无动作、自动拍照或自动录像。低到中
Advance CV CtrlLOCK / UNLOCK / AUTODRIVE运动目标锁定、解除锁定或自动驾驶 / 自动控制相关模式。高
Advance CV FuncsOBJECTS / COLOR / HAND GS选择物体识别、颜色识别或手势识别。低到中，若联动底盘则为高
MediaPipe FuncsMP FACE / MP POSE选择 MediaPipe 人脸或姿态相关功能。低到中

Web 命令输入框补充​

Web 页面底部的 Enter Command 可用于输入辅助命令。有些功能没有独立按钮，或虽然有按钮，但高级参数需要通过命令输入框调整。

低风险辅助命令​
命令作用建议
audio -s hello语音播报可直接体验
audio -v 60调整音量可直接体验
audio -p xxx.wav播放指定音频文件需确认文件存在
base -r on / base -r off显示 / 隐藏底盘反馈信息可直接体验
video -q 80 / v -q 80调整视频质量参数可直接体验
视觉调参命令​
命令作用建议位置
cv -s red / cv -s green / cv -s blue选择预设颜色目标OpenCV 颜色识别补充
cv -r [H,S,V] [H,S,V]设置颜色目标 HSV 范围HSV 标定后使用
line -r [H,S,V] [H,S,V]设置 AUTODRIVE 线条颜色阈值黄色线条采样判断补充
line -s ...设置采样线、转向影响、速度影响等巡线参数开发者补充，不作为主流程
track -c ... / track -f ... / track -s ... / track -a ...调整颜色目标或人脸跟随参数云台跟随进阶说明

Web 页面中的 COLOR 颜色识别效果依赖 HSV 阈值、光照、背景和目标颜色。稳定识别前，请先完成后文 OpenCV 颜色识别和 HSV 标定，再按需要使用 cv -s 或 cv -r。

AUTODRIVE 按钮用于进入 Web 端视觉巡线联动。line -r 和 line -s 属于命令输入框调参功能，用于调整线条 HSV 阈值、采样线位置和控制参数，普通体验不需要修改这些参数。

track 命令用于调整颜色目标或人脸跟随的迭代量、速度倍率和加速度倍率。参数调大可能让云台动作更明显，也可能导致抖动或过快移动。建议先完成 Notebook dry-run 和安全版云台跟随，再按需要调整。

谨慎使用命令​
命令风险说明
base -c '{"T":1,"L":0,"R":0}'直接控制底盘只放开发者补充，必须先确认停止方式
timelapse -s speed move_time interval loops会联动底盘移动、停止、补光和拍照不作为默认实操
timelapse -e / timelapse --stop停止延时摄影任务与 timelapse -s 配套使用
send ...设备配对、广播或分组消息不放入主教程
p ... / s ...设置产品型号或配置不建议普通操作中使用
test调试命令不写入正式操作流程

当前 Web 页面没有单独的 Timelapse 按钮。timelapse 属于命令输入框功能，可通过底部 Enter Command 输入命令触发，例如：

timelapse -s 0.05 1 3 5

其中 0.05 表示底盘移动速度，1 表示每次移动时间，3 表示拍摄间隔，5 表示循环次数。该命令会联动底盘移动、停止、补光和拍照，不建议作为入门默认体验。后文 Notebook 延时摄影小节只演示固定机位定时拍照和视频合成，不复现 Web 端移动拍摄流程。

在 JupyterLab 中读取单帧画面​

单帧读取用于确认 JupyterLab 中的 Python 环境可以访问摄像头源。

备注

摄像头本身是广角视角，近距离识别时画面中容易包含较多背景。FRAME_WIDTH 和 FRAME_HEIGHT 只设置输出画面的宽高，CAMERA_CANDIDATES 只用于依次尝试摄像头设备编号，它们不会改变摄像头的物理视角。中心裁剪用于保留画面中心区域，便于观察目标，但会损失边缘画面，注意把要拍摄的物体放在画面中间。

  1. 打开 JupyterLab。 新建 Notebook，选择 Python 3 (ipykernel)。

  2. Cell 1：导入库、参数配置和中心裁剪函数。

    import cv2
    import matplotlib.pyplot as plt

    CAMERA_CANDIDATES = [-1, 0]
    FRAME_WIDTH = 640
    FRAME_HEIGHT = 480
    WARMUP_FRAMES = 20
    ZOOM = 1.5

    def center_crop_zoom(frame, zoom=1.0):
        if zoom <= 1.0:
            return frame

        height, width = frame.shape[:2]
        crop_width = int(width / zoom)
        crop_height = int(height / zoom)
        start_x = (width - crop_width) // 2
        start_y = (height - crop_height) // 2

        cropped = frame[start_y:start_y + crop_height, start_x:start_x + crop_width]
        return cv2.resize(cropped, (width, height), interpolation=cv2.INTER_LINEAR)

    运行后没有文本输出属于正常现象，说明导入库、参数定义和函数定义已经完成。

  3. Cell 2：检测可用摄像头并读取一帧画面。

    cap = None
    frame = None
    camera_source = None

    for source in CAMERA_CANDIDATES:
        test_cap = cv2.VideoCapture(source)
        test_cap.set(cv2.CAP_PROP_FRAME_WIDTH, FRAME_WIDTH)
        test_cap.set(cv2.CAP_PROP_FRAME_HEIGHT, FRAME_HEIGHT)

        ok, test_frame = test_cap.read()
        if not ok:
            test_cap.release()
            continue

        cap = test_cap
        frame = test_frame
        camera_source = source
        break

    if frame is None:
        raise RuntimeError("无法读取摄像头画面")

    for _ in range(WARMUP_FRAMES):
        ok, warmup_frame = cap.read()
        if ok:
            frame = warmup_frame

    CAMERA_SOURCE = camera_source
    print("CAMERA_SOURCE =", CAMERA_SOURCE)

    运行成功后会输出当前可用的摄像头源，例如：

    CAMERA_SOURCE = -1

    CAMERA_SOURCE 的值不固定，可能是 -1、0 或其它可用编号。后续 Cell 直接使用 Notebook 输出的 CAMERA_SOURCE。

  4. Cell 3：执行中心裁剪、显示图像，并释放摄像头资源。

    try:
        display_frame = center_crop_zoom(frame, ZOOM)
        frame_rgb = cv2.cvtColor(display_frame, cv2.COLOR_BGR2RGB)
        plt.imshow(frame_rgb)
        plt.axis("off")
        plt.show()
    finally:
        if cap is not None:
            cap.release()

  5. 观察 Notebook 输出的图像。 画面会显示中心裁剪后的摄像头画面。

    提示

    如果画面大面积发白、偏绿或颜色明显异常，通常与强背光、室内灯光、镜头朝向窗户或摄像头刚打开时自动曝光 / 自动白平衡尚未稳定有关。先避开强光背景，将摄像头对准白纸、灰色桌面或光照稳定的场景，再重新运行摄像头读取和显示单元格。

  6. 如果单元格长时间运行。 可点击工具栏中的停止按钮，或在菜单中选择 Kernel > Interrupt Kernel。

    运行成功时，Notebook 应先输出当前可用的 CAMERA_SOURCE，再显示一帧摄像头画面。如果读取失败，检查摄像头连接、权限、是否被 Web 服务占用，以及摄像头编号。

    备注

    ZOOM 用于控制中心裁剪倍率。数值越大，画面中心区域占比越高，边缘画面保留越少；数值为 1.0 时显示完整原始画面。可结合测试画面中的目标大小、背景干扰和边缘损失情况调整该值。

OpenCV 功能​

UGV 的 OpenCV 示例主要用于验证摄像头采集、图像处理和视觉识别流程。程序会从摄像头读取画面，对图像进行预处理，然后按不同任务选择对应的识别方法。

常见任务包括：

  • 颜色识别：将图像转换到 HSV 色彩空间，通过阈值分割提取指定颜色区域。
  • 运动检测：比较连续帧之间的差异，判断画面中是否存在明显运动。
  • 物体识别：调用预训练模型对画面中的常见物体进行检测。
  • 人脸检测：使用人脸检测模型或分类器定位画面中的人脸区域。
  • 目标位置偏移：计算目标中心与画面中心之间的偏移量。
  • 视觉巡线：识别地面线条位置，为小车运动控制提供方向参考。

这些功能的重点不是单独展示图像效果，而是理解“摄像头输入 → 图像处理 → 目标识别 → 控制决策”的完整视觉应用流程。

备注

Notebook 中的安全底盘联动规则​

在 Notebook 中把视觉结果联动到底盘前，先保持 ENABLE_MOTION = False，只打印动作计划。确认识别结果稳定、底盘已架空或处于空旷低速测试环境，并确认停止方式后，才允许改为 True。所有短时动作都应使用 try/finally，确保异常时也会发送停止指令。

开发者补充：OpenCV 相关文件

OpenCV 相关逻辑位于 cv_ctrl.py，包括摄像头帧处理、颜色阈值、目标识别、运动检测、视觉巡线和目标位置偏移等内容；相关配置位于 config.yaml 中的 cv / video / color 配置项。字段名称和路径按机器人本机文件使用。

OpenCV 颜色识别​

  1. 确认 hsv_config.json 已存在。 如果使用上方参考 HSV 范围，请按同样格式手动填写 hsv_ranges；如果已经运行 HSV 获取程序，不要再用其它参考值覆盖该文件。

    {
      "camera_source": -1,
      "frame_width": 640,
      "frame_height": 480,
      "hsv_ranges": [
        {"lower": [35, 80, 80], "upper": [85, 255, 255]}
      ],
      "min_area": 300
    }

    上面的示例是绿色参考范围，只适合绿色目标。标定得到其它颜色范围后，不要再运行绿色参考配置。

  2. Cell 1：读取配置并准备 Mask 函数。

    import cv2
    import json
    import matplotlib.pyplot as plt
    import numpy as np

    def build_mask(frame, hsv_ranges):
        hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
        mask = np.zeros(hsv.shape[:2], dtype=np.uint8)

        for item in hsv_ranges:
            lower = np.array(item["lower"], dtype=np.uint8)
            upper = np.array(item["upper"], dtype=np.uint8)
            mask |= cv2.inRange(hsv, lower, upper)

        kernel = np.ones((5, 5), np.uint8)
        mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)
        mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)
        return mask

    with open("hsv_config.json", "r", encoding="utf-8") as f:
        config = json.load(f)

    camera_source = config.get("camera_source", -1)
    frame_width = config.get("frame_width", 640)
    frame_height = config.get("frame_height", 480)
    hsv_ranges = config["hsv_ranges"]
    min_area = config.get("min_area", 300)

    print("CAMERA_SOURCE =", camera_source)
    print("HSV 范围数量：", len(hsv_ranges))
    print("MIN_AREA =", min_area)

    运行成功后，Notebook 会输出摄像头源、HSV 范围数量和最小面积参数，例如：

    CAMERA_SOURCE = -1
    HSV 范围数量： 1
    MIN_AREA = 300

    摄像头源、HSV 范围数量和最小面积会随 hsv_config.json 内容变化。

  3. Cell 2：按配置采集一帧画面。

    cap = cv2.VideoCapture(camera_source)
    cap.set(cv2.CAP_PROP_FRAME_WIDTH, frame_width)
    cap.set(cv2.CAP_PROP_FRAME_HEIGHT, frame_height)

    ok, frame = cap.read()
    cap.release()

    if not ok:
        raise RuntimeError("无法读取摄像头画面，请确认主程序已停止且摄像头未被占用。")

    print("图像尺寸：", frame.shape[1], "x", frame.shape[0])

    运行成功后，Notebook 会输出图像尺寸，例如：

    图像尺寸： 640 x 480

    图像尺寸会随摄像头配置变化。若这里失败，先检查摄像头是否被 Web 主程序或其它 Notebook 占用。

  4. Cell 3：生成 Mask、查找最大颜色区域，并显示检测结果。

    mask = build_mask(frame, hsv_ranges)
    contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    preview = frame.copy()
    target_valid = False
    area = 0
    center = None

    if contours:
        contour = max(contours, key=cv2.contourArea)
        area = cv2.contourArea(contour)
        if area >= min_area:
            x, y, w, h = cv2.boundingRect(contour)
            moments = cv2.moments(contour)
            if moments["m00"]:
                cx = int(moments["m10"] / moments["m00"])
                cy = int(moments["m01"] / moments["m00"])
                center = (cx, cy)
                target_valid = True
                cv2.rectangle(preview, (x, y), (x + w, y + h), (0, 255, 0), 2)
                cv2.circle(preview, (cx, cy), 5, (0, 0, 255), -1)
                print(f"目标面积: {area:.0f}, 中心坐标: ({cx}, {cy})")
        else:
            print(f"最大颜色区域面积过小: {area:.0f}")
    else:
        print("未找到目标颜色区域")

    plt.figure(figsize=(10, 4))
    plt.subplot(1, 2, 1)
    plt.title("Detection")
    plt.imshow(cv2.cvtColor(preview, cv2.COLOR_BGR2RGB))
    plt.axis("off")

    plt.subplot(1, 2, 2)
    plt.title("Mask")
    plt.imshow(mask, cmap="gray")
    plt.axis("off")
    plt.show()

    运行成功后，Notebook 会显示 Detection 和 Mask 两个结果图。识别到目标时会输出目标面积和中心坐标，例如：

    目标面积: 1842, 中心坐标: (420, 230)

    如果当前画面没有符合阈值的目标颜色区域，会输出：

    未找到目标颜色区域
    注意

    颜色识别的目标是使用 HSV 阈值筛出目标颜色区域，并输出最大目标区域的检测框和中心点。它不会判断颜色名称，也不会区分同色物体的类别。

    识别正常时，Mask 中目标物主体应为主要白色区域，背景、反光、阴影和桌面大部分应为黑色；Detection 中的检测框应落在目标主体上，中心点不应明显偏离目标。重新拍摄相近画面时，mask 结果应基本稳定。

开发者补充：颜色识别相关文件

颜色识别相关逻辑位于 cv_ctrl.py，包括颜色阈值、默认颜色和摄像头帧处理逻辑；相关配置位于 config.yaml 中的 cv / video / color 配置项。字段名称和路径按机器人本机文件使用。

应用：黄色线条采样判断（巡线功能）​

黄色胶带也可以看作一种颜色目标。AUTODRIVE 的基本思路是：先分割黄色线条，再用画面下半部分的两条采样线计算线条中心、底部偏移量和斜率，最后判断线条偏左、居中或偏右。

本节只在 Notebook 中拆解这部分图像判断过程，不发送底盘控制指令，也不实现完整自动巡线。完整体验请在入门教程的 Web 端 AUTODRIVE 功能中完成。

备注

车载摄像头默认朝前时，不一定能看到地面上的黄色胶带。建议把黄色胶带贴在白纸或纸板上，并让线条从画面下方延伸到画面中部；横向胶带只能验证颜色分割，不适合观察斜率判断。

  1. 确认 CAMERA_SOURCE 可用。 后续 Cell 会直接复用前面单帧读取测试得到的摄像头编号。

    展开查看确认方法

    如果还没有完成单帧读取测试，请运行下面代码，确认能读取并显示一帧画面。确认成功后，继续使用同一个 CAMERA_SOURCE。

    Cell 1：导入库、参数配置和中心裁剪函数。

    import cv2
    import matplotlib.pyplot as plt

    CAMERA_CANDIDATES = [-1, 0]
    FRAME_WIDTH = 640
    FRAME_HEIGHT = 480
    WARMUP_FRAMES = 20
    ZOOM = 1.5

    def center_crop_zoom(frame, zoom=1.0):
        if zoom <= 1.0:
            return frame

        height, width = frame.shape[:2]
        crop_width = int(width / zoom)
        crop_height = int(height / zoom)
        start_x = (width - crop_width) // 2
        start_y = (height - crop_height) // 2

        cropped = frame[start_y:start_y + crop_height, start_x:start_x + crop_width]
        return cv2.resize(cropped, (width, height), interpolation=cv2.INTER_LINEAR)

    Cell 2：检测可用摄像头并读取一帧画面。

    cap = None
    frame = None
    camera_source = None

    for source in CAMERA_CANDIDATES:
        test_cap = cv2.VideoCapture(source)
        test_cap.set(cv2.CAP_PROP_FRAME_WIDTH, FRAME_WIDTH)
        test_cap.set(cv2.CAP_PROP_FRAME_HEIGHT, FRAME_HEIGHT)

        ok, test_frame = test_cap.read()
        if not ok:
            test_cap.release()
            continue

        cap = test_cap
        frame = test_frame
        camera_source = source
        break

    if frame is None:
        raise RuntimeError("无法读取摄像头画面")

    for _ in range(WARMUP_FRAMES):
        ok, warmup_frame = cap.read()
        if ok:
            frame = warmup_frame

    CAMERA_SOURCE = camera_source
    print("CAMERA_SOURCE =", CAMERA_SOURCE)

    Cell 3：执行中心裁剪、显示图像，并释放摄像头资源。

    try:
        display_frame = center_crop_zoom(frame, ZOOM)
        frame_rgb = cv2.cvtColor(display_frame, cv2.COLOR_BGR2RGB)
        plt.imshow(frame_rgb)
        plt.axis("off")
        plt.show()
    finally:
        if cap is not None:
            cap.release()

  2. 准备黄色线条。 在一张白纸或纸板上贴一条黄色胶带。胶带不要横着贴，建议从纸张下方向上方贴成一条竖线，或稍微倾斜的竖线。

    把白纸或纸板放到摄像头画面下半部分。后面的程序会用画面中的两条横线判断黄线位置。黄线最好同时穿过两条横线，这样才能判断偏左、居中、偏右和大致方向。

  3. Cell 1：导入库和黄色线条参数。

    import cv2
    import matplotlib.pyplot as plt
    import numpy as np

    LINE_LOWER = np.array([14, 207, 122])
    LINE_UPPER = np.array([31, 255, 217])

    SAMPLE_Y_RATIO_1 = 0.60
    SAMPLE_Y_RATIO_2 = 0.90
    OFFSET_THRESHOLD = 30

    def get_line_center(mask, sample_y):
        sample_row = mask[sample_y, :]
        line_pixels = np.where(sample_row > 0)[0]

        if len(line_pixels) == 0:
            return None, None, None

        left = int(line_pixels[0])
        right = int(line_pixels[-1])
        center = int((left + right) / 2)

        return left, right, center

    print("黄色线条 HSV 下限：", LINE_LOWER)
    print("黄色线条 HSV 上限：", LINE_UPPER)
    print("采样线位置：", SAMPLE_Y_RATIO_1, SAMPLE_Y_RATIO_2)

    Notebook 会输出当前黄色阈值和两条采样线位置，例如 0.6 和 0.9。该单元格只准备参数，不会打开摄像头。

  4. Cell 2：读取当前黄色线条画面并确认 Mask。

    if "CAMERA_SOURCE" not in globals():
        raise RuntimeError("请先完成前面的单帧读取测试，确认 CAMERA_SOURCE 可用。")

    cap = cv2.VideoCapture(CAMERA_SOURCE)

    if not cap.isOpened():
        raise RuntimeError("无法打开摄像头，请先检查摄像头资源释放与恢复。")

    ok, frame = cap.read()
    cap.release()

    if not ok:
        raise RuntimeError("无法读取摄像头画面")

    h, w = frame.shape[:2]
    hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
    mask = cv2.inRange(hsv, LINE_LOWER, LINE_UPPER)

    kernel = np.ones((5, 5), np.uint8)
    mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)
    mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)

    plt.figure(figsize=(12, 5))

    plt.subplot(1, 2, 1)
    plt.imshow(cv2.cvtColor(frame, cv2.COLOR_BGR2RGB))
    plt.title("Current Frame")
    plt.axis("off")

    plt.subplot(1, 2, 2)
    plt.imshow(mask, cmap="gray")
    plt.title("Yellow Line Mask")
    plt.axis("off")

    plt.show()

    print("图像尺寸：", w, "x", h)

    Notebook 会同时显示原始画面和 Mask，并输出图像尺寸，例如 640 x 480。黄色胶带应在 Mask 中显示为清晰的白色区域，并尽量穿过后续两条采样线。若黄色胶带没有变白，或背景大面积变白，先调整光照、位置和背景。仍然不准时，回到 获取 HSV 值 重新标定。

  5. Cell 3：两条采样线和方向判断。

    sample_y_1 = int(h * SAMPLE_Y_RATIO_1)
    sample_y_2 = int(h * SAMPLE_Y_RATIO_2)

    left_1, right_1, center_1 = get_line_center(mask, sample_y_1)
    left_2, right_2, center_2 = get_line_center(mask, sample_y_2)

    preview = frame.copy()
    frame_center_x = w // 2

    cv2.line(preview, (0, sample_y_1), (w, sample_y_1), (255, 0, 0), 2)
    cv2.line(preview, (0, sample_y_2), (w, sample_y_2), (255, 0, 0), 2)
    cv2.line(preview, (frame_center_x, 0), (frame_center_x, h), (0, 255, 255), 2)

    direction = "未检测到线条"
    offset = None
    line_slope = None

    if center_1 is not None:
        cv2.line(preview, (left_1, sample_y_1 - 15), (left_1, sample_y_1 + 15), (0, 255, 0), 2)
        cv2.line(preview, (right_1, sample_y_1 - 15), (right_1, sample_y_1 + 15), (0, 255, 0), 2)
        cv2.circle(preview, (center_1, sample_y_1), 6, (0, 0, 255), -1)

    if center_2 is not None:
        cv2.line(preview, (left_2, sample_y_2 - 15), (left_2, sample_y_2 + 15), (0, 255, 0), 2)
        cv2.line(preview, (right_2, sample_y_2 - 15), (right_2, sample_y_2 + 15), (0, 255, 0), 2)
        cv2.circle(preview, (center_2, sample_y_2), 6, (0, 0, 255), -1)

    if center_1 is not None and center_2 is not None:
        cv2.line(preview, (center_1, sample_y_1), (center_2, sample_y_2), (255, 0, 255), 2)

        offset = center_2 - frame_center_x
        line_slope = (center_1 - center_2) / abs(sample_y_1 - sample_y_2)

        if abs(offset) <= OFFSET_THRESHOLD:
            direction = "居中"
        elif offset < 0:
            direction = "偏左"
        else:
            direction = "偏右"

    elif center_2 is not None:
        offset = center_2 - frame_center_x

        if abs(offset) <= OFFSET_THRESHOLD:
            direction = "底部采样线居中"
        elif offset < 0:
            direction = "底部采样线偏左"
        else:
            direction = "底部采样线偏右"

    elif center_1 is not None:
        direction = "只在上方采样线检测到线条"

    plt.figure(figsize=(8, 5))
    plt.imshow(cv2.cvtColor(preview, cv2.COLOR_BGR2RGB))
    plt.title("Yellow Line Sampling")
    plt.axis("off")
    plt.show()

    print("采样线 1 y：", sample_y_1)
    print("采样线 2 y：", sample_y_2)
    print("采样线 1 是否检测到线条：", center_1 is not None)
    print("采样线 2 是否检测到线条：", center_2 is not None)
    print("采样线 1 中心：", center_1)
    print("采样线 2 中心：", center_2)
    print("画面中心 x：", frame_center_x)
    print("底部偏移量：", offset)
    print("线条斜率：", line_slope)
    print("方向建议：", direction)

    if center_1 is not None and center_2 is not None:
        print("AUTODRIVE 理解：两条采样线都检测到线条，可以同时判断底部偏移和线条延伸方向。")
    elif center_2 is not None:
        print("AUTODRIVE 理解：只检测到底部采样线，只能判断线条底部位置，不能完整判断线条方向。")
    elif center_1 is not None:
        print("AUTODRIVE 理解：只检测到上方采样线，线条没有进入画面底部采样区域，方向判断不完整。")
    else:
        print("AUTODRIVE 理解：两条采样线都没有检测到线条，请调整线条位置、摄像头视角或 HSV 阈值。")

    图中会显示两条蓝色采样线、黄色线条的左右边界、线条中心点和画面中心线。当前记录中，两条采样线都检测到线条，底部偏移量约为 -157，方向建议为 偏左，说明黄色线条在画面下方明显偏左。

    提示

    如果只检测到一条采样线，只能做部分判断；如果两条采样线都检测不到，先确认 Mask 中黄色线条是否清晰，再调整线条位置、摄像头视角或 HSV 阈值。

应用： 颜色目标云台跟随​

颜色目标云台跟随是在 OpenCV 颜色识别基础上的联动示例。前面的三色小球识别负责找出红、绿、蓝小球区域，本节继续计算小球中心与画面中心的偏移量，并把偏移量转换为云台角度调整。

Web 页面中的目标跟随 / 云台跟随可以理解为：识别目标后，持续计算目标中心和画面中心的偏移，再把偏移量转换为云台控制指令。本节用 Notebook 拆开这个过程，只演示基于材料包三色小球和 HSV 阈值的云台跟随。

  1. Cell 1：读取三色小球配置和云台安全参数。 先完成前面的 三色小球一次性 HSV 标定 和预览，确认 hsv_config.json 中已有 targets 列表，并且 Mask 能稳定锁定红、绿、蓝小球。该 Cell 不打开摄像头，也不发送云台指令。

    import cv2
    import json
    import math
    import time
    from pathlib import Path

    import matplotlib.pyplot as plt
    import numpy as np

    try:
        import serial
    except ImportError:
        serial = None

    CONFIG_PATH = Path("hsv_config.json")

    if not CONFIG_PATH.exists():
        raise RuntimeError("未找到 hsv_config.json，请先完成三色小球一次性 HSV 标定。")

    with CONFIG_PATH.open("r", encoding="utf-8") as f:
        config = json.load(f)

    CAMERA_SOURCE = config.get("camera_source", -1)
    FRAME_WIDTH = config.get("frame_width", 640)
    FRAME_HEIGHT = config.get("frame_height", 480)
    TARGETS = config.get("targets", [])
    if not TARGETS:
        raise RuntimeError("hsv_config.json 中缺少 targets，请先完成三色小球一次性 HSV 标定。")

    DEFAULT_MIN_AREA = config.get("min_area", 300)

    ENABLE_GIMBAL = False

    # 开启真实云台动作前，请改成已经确认可控制云台的串口。
    SERIAL_PORT = "/dev/ttyTHS1"
    BAUDRATE = 115200

    RUN_SECONDS = 10
    FRAME_INTERVAL = 0.12

    # 云台跟随参数。先用保守参数，确认方向正确后再微调。
    TRACK_ITERATE = 0.023
    AIMED_ERROR = 8

    PAN_MIN = -180
    PAN_MAX = 180
    TILT_MIN = -30
    TILT_MAX = 90

    SPD_MIN = 1
    SPD_MAX = 600
    ACC_MIN = 1
    ACC_MAX = 80

    TRACK_SPD_RATE = 10
    TRACK_ACC_RATE = 0.2

    REQUIRE_SINGLE_TARGET = True
    REQUIRE_STABLE_FRAMES = 3
    MAX_CENTER_JUMP = 60

    # 初始云台角度和回中指令。真实跟随前会先让云台回到中间附近。
    pan_angle = 0.0
    tilt_angle = 0.0
    GIMBAL_CENTER_SPEED = 80
    GIMBAL_CENTER_ACC = 20

    def clamp(value, min_value, max_value):
        return max(min_value, min(max_value, value))

    def build_mask(frame, hsv_ranges):
        hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
        mask = np.zeros(hsv.shape[:2], dtype=np.uint8)

        for item in hsv_ranges:
            lower = np.array(item["lower"], dtype=np.uint8)
            upper = np.array(item["upper"], dtype=np.uint8)
            mask |= cv2.inRange(hsv, lower, upper)

        kernel = np.ones((5, 5), np.uint8)
        mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)
        mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)
        return mask

    def find_ball_targets(frame, targets, default_min_area):
        mask_preview = np.zeros(frame.shape[:2], dtype=np.uint8)
        detected_targets = []
        max_area = 0

        for target in targets:
            mask = build_mask(frame, target["hsv_ranges"])
            mask_preview |= mask

            contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
            if not contours:
                continue

            contour = max(contours, key=cv2.contourArea)
            area = cv2.contourArea(contour)
            min_area = target.get("min_area", default_min_area)
            max_area = max(max_area, area)

            if area < min_area:
                continue

            moments = cv2.moments(contour)
            if moments["m00"] == 0:
                continue

            center = (
                int(moments["m10"] / moments["m00"]),
                int(moments["m01"] / moments["m00"]),
            )

            detected_targets.append(
                {
                    "name": target["name"],
                    "label": target.get("label", target["name"]),
                    "display": target.get("display", target["name"]),
                    "draw_color": tuple(target.get("draw_color", (0, 255, 0))),
                    "contour": contour,
                    "center": center,
                    "area": area,
                }
            )

        detected_targets.sort(key=lambda item: item["area"], reverse=True)
        return mask_preview, detected_targets, max_area

    def make_gimbal_command(frame_center, target_center, current_pan, current_tilt):
        offset_x = target_center[0] - frame_center[0]
        offset_y = target_center[1] - frame_center[1]
        distance = math.sqrt(offset_x ** 2 + offset_y ** 2)

        if distance <= AIMED_ERROR:
            return None, current_pan, current_tilt, offset_x, offset_y, distance

        next_pan = current_pan + offset_x * TRACK_ITERATE
        next_tilt = current_tilt - offset_y * TRACK_ITERATE

        next_pan = clamp(next_pan, PAN_MIN, PAN_MAX)
        next_tilt = clamp(next_tilt, TILT_MIN, TILT_MAX)

        speed = clamp(int(distance * TRACK_SPD_RATE), SPD_MIN, SPD_MAX)
        acc = clamp(int(distance * TRACK_ACC_RATE), ACC_MIN, ACC_MAX)

        command = {
            "T": 133,
            "X": round(next_pan, 2),
            "Y": round(next_tilt, 2),
            "SPD": int(speed),
            "ACC": int(acc),
        }

        return command, next_pan, next_tilt, offset_x, offset_y, distance

    print("CAMERA_SOURCE =", CAMERA_SOURCE)
    print("小球目标数量：", len(TARGETS))
    print("小球目标：", [target.get("label", target["name"]) for target in TARGETS])
    print("DEFAULT_MIN_AREA =", DEFAULT_MIN_AREA)
    print("ENABLE_GIMBAL =", ENABLE_GIMBAL)
    print("SERIAL_PORT =", SERIAL_PORT)
    print("AIMED_ERROR =", AIMED_ERROR)
    print("SPD_MAX =", SPD_MAX)
    print("ACC_MAX =", ACC_MAX)
    print("GIMBAL_CENTER_SPEED =", GIMBAL_CENTER_SPEED)

    运行成功后，Notebook 会输出摄像头源、小球目标数量、最小面积参数、云台控制开关和限幅参数。此时不会打开摄像头，也不会发送任何云台指令。

  2. Cell 2：dry-run 观察三色小球偏移和云台建议。 一次只让一个小球进入画面。该 Cell 会打开摄像头，持续显示 Detection 和 Mask，但默认不打开串口，也不累计云台角度。

    from IPython.display import clear_output

    cap = cv2.VideoCapture(CAMERA_SOURCE)
    cap.set(cv2.CAP_PROP_FRAME_WIDTH, FRAME_WIDTH)
    cap.set(cv2.CAP_PROP_FRAME_HEIGHT, FRAME_HEIGHT)

    if not cap.isOpened():
        raise RuntimeError("无法打开摄像头，请先检查摄像头资源释放与恢复。")

    last_command = None

    try:
        start_time = time.time()

        while time.time() - start_time < RUN_SECONDS:
            ok, frame = cap.read()
            if not ok:
                raise RuntimeError("无法读取摄像头画面")

            frame_h, frame_w = frame.shape[:2]
            frame_center = (frame_w // 2, frame_h // 2)

            mask, detected_targets, max_area = find_ball_targets(frame, TARGETS, DEFAULT_MIN_AREA)
            preview = frame.copy()

            status = "未检测到有效小球目标"
            target_text = "无"
            command_text = "无"
            offset_text = "无"
            distance_text = "无"

            cv2.drawMarker(
                preview,
                frame_center,
                (255, 0, 0),
                markerType=cv2.MARKER_CROSS,
                markerSize=18,
                thickness=2,
            )

            for item in detected_targets:
                x, y, w, h = cv2.boundingRect(item["contour"])
                cv2.rectangle(preview, (x, y), (x + w, y + h), item["draw_color"], 2)
                cv2.circle(preview, item["center"], 6, (0, 0, 255), -1)
                cv2.putText(
                    preview,
                    item["display"],
                    (x, max(20, y - 8)),
                    cv2.FONT_HERSHEY_SIMPLEX,
                    0.6,
                    item["draw_color"],
                    2,
                )

            if len(detected_targets) > 1:
                status = "检测到多个小球目标：云台保持不动"
            elif len(detected_targets) == 1:
                selected = detected_targets[0]
                target_center = selected["center"]
                cv2.line(preview, frame_center, target_center, (255, 0, 255), 2)

                command, _, _, offset_x, offset_y, distance = make_gimbal_command(
                    frame_center,
                    target_center,
                    pan_angle,
                    tilt_angle,
                )

                target_text = f"{selected['label']} {selected['center']}"
                offset_text = (offset_x, offset_y)
                distance_text = round(distance, 1)

                if command is None:
                    status = "目标接近画面中心：云台保持"
                else:
                    status = "检测到单个小球目标：已生成一步云台控制建议"
                    command_text = command
                    last_command = command

            clear_output(wait=True)
            print("运行时间：", round(time.time() - start_time, 1), "/", RUN_SECONDS, "秒")
            print("当前状态：", status)
            print("有效小球数量：", len(detected_targets))
            print("当前小球：", target_text)
            print("最大目标面积：", int(max_area))
            print("偏移量 offset_x, offset_y：", offset_text)
            print("距离：", distance_text)
            print("云台 JSON 建议：", command_text)
            print("DRY-RUN：未发送真实云台指令。")

            plt.figure(figsize=(10, 4))

            plt.subplot(1, 2, 1)
            plt.title("Detection")
            plt.imshow(cv2.cvtColor(preview, cv2.COLOR_BGR2RGB))
            plt.axis("off")

            plt.subplot(1, 2, 2)
            plt.title("Mask")
            plt.imshow(mask, cmap="gray")
            plt.axis("off")

            plt.show()

            time.sleep(FRAME_INTERVAL)

    except KeyboardInterrupt:
        print("已手动停止。")

    finally:
        cap.release()
        print("摄像头已释放。")

    运行后，Notebook 会持续显示 Detection 和 Mask。只检测到一个小球时，会输出小球名称、中心点、偏移量、距离和一条云台 JSON 建议，但默认不会发送真实指令。目标接近画面中心时，Notebook 会显示云台保持。

    如果 Mask 不稳定、检测到多个小球，或目标框跳动明显，不要开启真实云台动作。请回到三色小球标定或预览步骤重新调整 ROI 和 HSV 阈值。

    注意

    真实云台跟随会发送云台控制指令。运行前请确认：

    • 已临时停止 Web 主程序，避免串口被占用；
    • SERIAL_PORT 是已经确认可控制云台的串口；
    • Mask 能稳定锁定单个小球目标；
    • 目标识别没有明显跳动；
    • RUN_SECONDS 保持较短；
    • 云台周围没有线缆、手指或其它障碍物；
    • 云台回中动作不会碰到线缆、支架或其它物体；
    • dry-run 中的方向建议与实际云台方向一致。

  3. Cell 3：开启真实云台跟随。 默认仍是安全模式，必须手动确认后再改为 True。

    ENABLE_GIMBAL = False  # 确认目标稳定、串口正确、云台方向正确后，才手动改为 True。

    if not ENABLE_GIMBAL:
        raise RuntimeError("当前仍是安全模式：ENABLE_GIMBAL = False。确认无误后，手动改为 True 再运行。")

    if serial is None:
        raise RuntimeError("未安装 pyserial，无法发送串口指令。")

    ser = serial.Serial(SERIAL_PORT, BAUDRATE, timeout=1)

    center_command = {
        "T": 133,
        "X": pan_angle,
        "Y": tilt_angle,
        "SPD": GIMBAL_CENTER_SPEED,
        "ACC": GIMBAL_CENTER_ACC,
    }

    ser.write((json.dumps(center_command) + "\n").encode("utf-8"))
    print("已发送云台回中指令：", center_command)
    time.sleep(1.0)

    cap = cv2.VideoCapture(CAMERA_SOURCE)
    cap.set(cv2.CAP_PROP_FRAME_WIDTH, FRAME_WIDTH)
    cap.set(cv2.CAP_PROP_FRAME_HEIGHT, FRAME_HEIGHT)

    if not cap.isOpened():
        ser.close()
        raise RuntimeError("无法打开摄像头，请先检查摄像头资源释放与恢复。")

    stable_count = 0
    last_center = None
    current_pan = pan_angle
    current_tilt = tilt_angle
    sent_count = 0
    skip_count = 0

    try:
        start_time = time.time()

        while time.time() - start_time < RUN_SECONDS:
            ok, frame = cap.read()
            if not ok:
                raise RuntimeError("无法读取摄像头画面")

            frame_h, frame_w = frame.shape[:2]
            frame_center = (frame_w // 2, frame_h // 2)

            mask, detected_targets, max_area = find_ball_targets(frame, TARGETS, DEFAULT_MIN_AREA)
            preview = frame.copy()

            status = "未检测到有效小球目标，云台保持"
            command = None

            cv2.drawMarker(
                preview,
                frame_center,
                (255, 0, 0),
                markerType=cv2.MARKER_CROSS,
                markerSize=18,
                thickness=2,
            )

            for item in detected_targets:
                x, y, w, h = cv2.boundingRect(item["contour"])
                cv2.rectangle(preview, (x, y), (x + w, y + h), item["draw_color"], 2)
                cv2.circle(preview, item["center"], 6, (0, 0, 255), -1)
                cv2.putText(
                    preview,
                    item["display"],
                    (x, max(20, y - 8)),
                    cv2.FONT_HERSHEY_SIMPLEX,
                    0.6,
                    item["draw_color"],
                    2,
                )

            if len(detected_targets) > 1:
                stable_count = 0
                last_center = None
                status = "检测到多个小球目标，云台保持"
                skip_count += 1
            elif len(detected_targets) == 1:
                selected = detected_targets[0]
                target_center = selected["center"]
                cv2.line(preview, frame_center, target_center, (255, 0, 255), 2)

                command, pan_angle_next, tilt_angle_next, offset_x, offset_y, distance = make_gimbal_command(
                    frame_center,
                    target_center,
                    current_pan,
                    current_tilt,
                )

                if last_center is None:
                    stable_count = 1
                else:
                    jump = math.sqrt(
                        (target_center[0] - last_center[0]) ** 2 +
                        (target_center[1] - last_center[1]) ** 2
                    )

                    if jump <= MAX_CENTER_JUMP:
                        stable_count += 1
                    else:
                        stable_count = 1

                last_center = target_center

                if command is None:
                    status = "目标接近画面中心，云台保持"
                    skip_count += 1
                elif stable_count < REQUIRE_STABLE_FRAMES:
                    status = "目标未稳定，暂不发送云台指令"
                    skip_count += 1
                else:
                    ser.write((json.dumps(command) + "\n").encode("utf-8"))
                    current_pan = pan_angle_next
                    current_tilt = tilt_angle_next
                    sent_count += 1
                    status = f"已发送云台跟随指令：{selected['label']}"
            else:
                stable_count = 0
                last_center = None
                skip_count += 1

            clear_output(wait=True)
            print("运行时间：", round(time.time() - start_time, 1), "/", RUN_SECONDS, "秒")
            print("当前状态：", status)
            print("有效小球数量：", len(detected_targets))
            print("稳定帧数：", stable_count, "/", REQUIRE_STABLE_FRAMES)
            print("最大目标面积：", int(max_area))
            print("当前云台角度：", round(current_pan, 2), round(current_tilt, 2))
            print("已发送指令次数：", sent_count)
            print("跳过发送次数：", skip_count)
            print("发送指令：", command if status.startswith("已发送云台跟随指令") else "无")

            plt.figure(figsize=(8, 5))
            plt.imshow(cv2.cvtColor(preview, cv2.COLOR_BGR2RGB))
            plt.axis("off")
            plt.show()

            time.sleep(FRAME_INTERVAL)

    except KeyboardInterrupt:
        print("已手动停止。")

    finally:
        cap.release()
        ser.close()
        print("摄像头和串口已释放。")
        print("本次发送云台指令次数：", sent_count)
        print("本次跳过发送次数：", skip_count)

    运行真实云台控制 Cell 后，云台会在检测到单个稳定颜色目标时尝试小幅调整，让目标靠近画面中心。由于本节主流程优先保证安全，程序加入了目标稳定确认、死区、速度限幅和较短运行时间，因此云台动作可能表现为短时、小幅、间歇调整，而不是连续流畅跟随。

    成功时，应能看到以下现象：

    • Detection 中能看到目标框、目标中心、画面中心和连线；
    • 终端会输出目标数量、稳定帧数、当前云台角度和发送指令；
    • 当目标稳定且偏离画面中心时，云台会尝试小幅调整；
    • 当目标接近中心、目标丢失、出现多个目标或目标跳动过大时，程序不会继续发送新的跟随指令；
    • 本节主流程以安全验证为主，动作可能不连续，不作为最终连续跟随效果。
    提示

    如果云台只偶尔动作，先检查 Mask 是否稳定、是否只有一个目标，以及目标中心是否跳动明显。需要更连贯的跟随效果时，可继续完成后面的“任务：连续跟随”。

    如果云台运动方向与预期相反，应立即停止运行，回到 dry-run 模式检查方向，不要继续提高速度或延长运行时间。

OpenCV 运动检测​

运动检测通过比较连续画面的变化，判断画面中是否出现明显运动区域。它适合演示“有人或物体经过画面时触发提示、截图或录像”的效果，但不会识别这个物体是什么。

Web 页面中的 Motion / Capture 可以理解为把运动检测和拍照联动起来：当画面出现明显变化时，触发截图或记录。这里的 Notebook 示例用于拆开观察检测过程，方便看到检测框、运动区域面积和截图保存条件。

  1. 确认 CAMERA_SOURCE 可用。 本节直接复用前面单帧读取测试得到的摄像头编号，不再重复摄像头候选扫描流程。

    展开查看确认方法

    如果还没有完成单帧读取测试，请运行下面代码，确认能读取并显示一帧画面。确认成功后，继续使用同一个 CAMERA_SOURCE。

    Cell 1：导入库、参数配置和中心裁剪函数。

    import cv2
    import matplotlib.pyplot as plt

    CAMERA_CANDIDATES = [-1, 0]
    FRAME_WIDTH = 640
    FRAME_HEIGHT = 480
    WARMUP_FRAMES = 20
    ZOOM = 1.5

    def center_crop_zoom(frame, zoom=1.0):
        if zoom <= 1.0:
            return frame

        height, width = frame.shape[:2]
        crop_width = int(width / zoom)
        crop_height = int(height / zoom)
        start_x = (width - crop_width) // 2
        start_y = (height - crop_height) // 2

        cropped = frame[start_y:start_y + crop_height, start_x:start_x + crop_width]
        return cv2.resize(cropped, (width, height), interpolation=cv2.INTER_LINEAR)

    Cell 2：检测可用摄像头并读取一帧画面。

    cap = None
    frame = None
    camera_source = None

    for source in CAMERA_CANDIDATES:
        test_cap = cv2.VideoCapture(source)
        test_cap.set(cv2.CAP_PROP_FRAME_WIDTH, FRAME_WIDTH)
        test_cap.set(cv2.CAP_PROP_FRAME_HEIGHT, FRAME_HEIGHT)

        ok, test_frame = test_cap.read()
        if not ok:
            test_cap.release()
            continue

        cap = test_cap
        frame = test_frame
        camera_source = source
        break

    if frame is None:
        raise RuntimeError("无法读取摄像头画面")

    for _ in range(WARMUP_FRAMES):
        ok, warmup_frame = cap.read()
        if ok:
            frame = warmup_frame

    CAMERA_SOURCE = camera_source
    print("CAMERA_SOURCE =", CAMERA_SOURCE)

    Cell 3：执行中心裁剪、显示图像，并释放摄像头资源。

    try:
        display_frame = center_crop_zoom(frame, ZOOM)
        frame_rgb = cv2.cvtColor(display_frame, cv2.COLOR_BGR2RGB)
        plt.imshow(frame_rgb)
        plt.axis("off")
        plt.show()
    finally:
        if cap is not None:
            cap.release()

  2. Cell 1：运动检测参数和辅助函数。 准备有限时运行、面积过滤、背景更新和运动区域画框逻辑。

    RUN_SECONDS 表示本次检测运行时长。为避免摄像头长时间占用，本示例使用有限时循环。MIN_AREA 用于过滤很小的变化区域；数值越小，越容易触发检测，但也更容易误报；数值越大，越不容易误报，但可能漏掉小动作。

    import cv2
    import time
    from pathlib import Path

    import matplotlib.pyplot as plt
    from IPython.display import clear_output

    RUN_SECONDS = 10
    MIN_AREA = 2000
    FRAME_INTERVAL = 0.05
    SAVE_PATH = Path("motion_detected.jpg")

    BACKGROUND_WEIGHT = 0.5
    THRESHOLD_VALUE = 5
    DILATE_ITERATIONS = 2
    BLUR_SIZE = (21, 21)

    def detect_motion(frame, avg, min_area=MIN_AREA):
        gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
        gray = cv2.GaussianBlur(gray, BLUR_SIZE, 0)

        if avg is None:
            avg = gray.copy().astype("float")
            return frame.copy(), avg, [], 0

        cv2.accumulateWeighted(gray, avg, BACKGROUND_WEIGHT)
        frame_delta = cv2.absdiff(gray, cv2.convertScaleAbs(avg))

        thresh = cv2.threshold(frame_delta, THRESHOLD_VALUE, 255, cv2.THRESH_BINARY)[1]
        thresh = cv2.dilate(thresh, None, iterations=DILATE_ITERATIONS)

        contours, _ = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

        preview = frame.copy()
        motion_boxes = []
        max_area = 0

        for contour in contours:
            area = cv2.contourArea(contour)
            if area < min_area:
                continue

            x, y, w, h = cv2.boundingRect(contour)
            cv2.rectangle(preview, (x, y), (x + w, y + h), (0, 255, 0), 2)

            motion_boxes.append((x, y, w, h, area))
            max_area = max(max_area, area)

        return preview, avg, motion_boxes, max_area

    运行成功后，Notebook 不会立即打开摄像头，只完成运动检测参数和辅助函数准备。

  3. Cell 2：实时运动检测并自动保存截图。 复用前面单帧读取测试确认的 CAMERA_SOURCE，在限定时间内持续刷新画面。

    if "CAMERA_SOURCE" not in globals():
        if "camera_source" in globals() and camera_source is not None:
            CAMERA_SOURCE = camera_source
        else:
            raise RuntimeError("请先完成前面的单帧读取测试，确认 CAMERA_SOURCE 可用。")

    cap = cv2.VideoCapture(CAMERA_SOURCE)

    if not cap.isOpened():
        raise RuntimeError("无法打开摄像头，请先检查摄像头资源释放与恢复。")

    avg = None
    saved = False
    last_status = "未检测到明显运动"
    last_max_area = 0
    last_motion_count = 0

    try:
        start_time = time.time()

        while time.time() - start_time < RUN_SECONDS:
            ok, frame = cap.read()

            if not ok:
                raise RuntimeError("无法读取摄像头画面")

            preview, avg, motion_boxes, max_area = detect_motion(frame, avg, MIN_AREA)

            motion_count = len(motion_boxes)
            if motion_count > 0:
                status = "检测到明显运动"

                if not saved:
                    cv2.imwrite(str(SAVE_PATH), preview)
                    saved = True
            else:
                status = "未检测到明显运动"

            last_status = status
            last_max_area = max_area
            last_motion_count = motion_count

            clear_output(wait=True)
            print("运行时间：", round(time.time() - start_time, 1), "/", RUN_SECONDS, "秒")
            print("当前状态：", status)
            print("运动区域数量：", motion_count)
            print("最大运动区域面积：", int(max_area))
            print("截图保存：", str(SAVE_PATH) if saved else "尚未保存")

            plt.figure(figsize=(8, 5))
            plt.imshow(cv2.cvtColor(preview, cv2.COLOR_BGR2RGB))
            plt.axis("off")
            plt.show()

            time.sleep(FRAME_INTERVAL)

    except KeyboardInterrupt:
        print("已手动停止。")

    finally:
        cap.release()
        print("摄像头已释放。")

    运行后，Notebook 会在指定时间内持续刷新画面。移动手掌、小球或其它物体经过镜头时，应看到绿色检测框。检测到明显运动时，输出中会显示 当前状态：检测到明显运动、运动区域数量、最大运动区域面积，并保存 motion_detected.jpg。

    典型输出如下：

    运行时间： 10.0 / 10 秒
    当前状态： 检测到明显运动
    运动区域数量： 3
    最大运动区域面积： 118290
    截图保存： motion_detected.jpg
    摄像头已释放。

    运动区域数量和最大运动区域面积会随画面变化而变化，不需要和示例数值一致。如果一直没有生成截图，可能是画面中没有明显变化，或 MIN_AREA 设置过大。

  4. Cell 3：查看保存的运动截图。 只查看保存结果，不重新检测，不重新打开摄像头。

    if SAVE_PATH.exists():
        image = cv2.imread(str(SAVE_PATH))
        image_rgb = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)

        plt.figure(figsize=(8, 5))
        plt.title(str(SAVE_PATH))
        plt.imshow(image_rgb)
        plt.axis("off")
        plt.show()

        print("已找到运动截图：", SAVE_PATH)
    else:
        print("没有找到运动截图：", SAVE_PATH)
        print("可以重新运行实时检测 Cell，并在摄像头前移动手掌或小球。")
        print("如果仍未触发，可以适当降低 MIN_AREA。")

    如果显示截图并输出 已找到运动截图： motion_detected.jpg，说明前一个 Cell 已经触发保存。这个 Cell 只读取已保存的文件，不会重新打开摄像头，也不会重新执行运动检测。如果没有截图，可以重新运行实时检测 Cell，并在画面中制造更明显的移动；也可以适当降低 MIN_AREA。

OpenCV 物体识别​

本例选择一个瓶子作为测试目标。将瓶子放在画面中央，背景尽量简单，光照保持稳定。

  1. 确认 CAMERA_SOURCE 可用。 继续使用前面单帧读取测试得到的摄像头编号。

    展开查看确认方法

    如果还没有完成单帧读取测试，请运行下面代码，确认能读取并显示一帧画面。确认成功后，继续使用同一个 CAMERA_SOURCE。

    Cell 1：导入库、参数配置和中心裁剪函数。

    import cv2
    import matplotlib.pyplot as plt

    CAMERA_CANDIDATES = [-1, 0]
    FRAME_WIDTH = 640
    FRAME_HEIGHT = 480
    WARMUP_FRAMES = 20
    ZOOM = 1.5

    def center_crop_zoom(frame, zoom=1.0):
        if zoom <= 1.0:
            return frame

        height, width = frame.shape[:2]
        crop_width = int(width / zoom)
        crop_height = int(height / zoom)
        start_x = (width - crop_width) // 2
        start_y = (height - crop_height) // 2

        cropped = frame[start_y:start_y + crop_height, start_x:start_x + crop_width]
        return cv2.resize(cropped, (width, height), interpolation=cv2.INTER_LINEAR)

    Cell 2：检测可用摄像头并读取一帧画面。

    cap = None
    frame = None
    camera_source = None

    for source in CAMERA_CANDIDATES:
        test_cap = cv2.VideoCapture(source)
        test_cap.set(cv2.CAP_PROP_FRAME_WIDTH, FRAME_WIDTH)
        test_cap.set(cv2.CAP_PROP_FRAME_HEIGHT, FRAME_HEIGHT)

        ok, test_frame = test_cap.read()
        if not ok:
            test_cap.release()
            continue

        cap = test_cap
        frame = test_frame
        camera_source = source
        break

    if frame is None:
        raise RuntimeError("无法读取摄像头画面")

    for _ in range(WARMUP_FRAMES):
        ok, warmup_frame = cap.read()
        if ok:
            frame = warmup_frame

    CAMERA_SOURCE = camera_source
    print("CAMERA_SOURCE =", CAMERA_SOURCE)

    Cell 3：执行中心裁剪、显示图像，并释放摄像头资源。

    try:
        display_frame = center_crop_zoom(frame, ZOOM)
        frame_rgb = cv2.cvtColor(display_frame, cv2.COLOR_BGR2RGB)
        plt.imshow(frame_rgb)
        plt.axis("off")
        plt.show()
    finally:
        if cap is not None:
            cap.release()

  2. 将一个瓶子放入摄像头画面中。

  3. Cell 1：导入库、模型路径、类别列表和中心裁剪函数。

    import cv2
    import matplotlib.pyplot as plt
    from pathlib import Path

    MODEL_DIR = Path("~/ugv_jetson/models").expanduser()
    PROTOTXT = MODEL_DIR / "deploy.prototxt"
    CAFFEMODEL = MODEL_DIR / "mobilenet_iter_73000.caffemodel"
    ZOOM = 1.5

    CLASSES = [
        "background", "aeroplane", "bicycle", "bird", "boat", "bottle",
        "bus", "car", "cat", "chair", "cow", "diningtable", "dog",
        "horse", "motorbike", "person", "pottedplant", "sheep", "sofa",
        "train", "tvmonitor",
    ]

    def center_crop_zoom(frame, zoom=1.0):
        if zoom <= 1.0:
            return frame

        height, width = frame.shape[:2]
        crop_width = int(width / zoom)
        crop_height = int(height / zoom)
        start_x = (width - crop_width) // 2
        start_y = (height - crop_height) // 2

        cropped = frame[start_y:start_y + crop_height, start_x:start_x + crop_width]
        return cv2.resize(cropped, (width, height), interpolation=cv2.INTER_LINEAR)

    运行后没有文本输出属于正常现象，说明模型路径、类别列表和中心裁剪函数已经准备完成。

  4. Cell 2：检查模型文件是否存在。

    print("模型目录：", MODEL_DIR)
    print("网络结构文件：", PROTOTXT, PROTOTXT.exists())
    print("权重文件：", CAFFEMODEL, CAFFEMODEL.exists())

    if not PROTOTXT.exists() or not CAFFEMODEL.exists():
        raise FileNotFoundError("未找到 MobileNet-SSD 模型文件，请检查 ~/ugv_jetson/models/。")

    运行成功时，网络结构文件 和 权重文件 后面都应显示 True。如果其中一个为 False，先确认 ~/ugv_jetson/models/ 中是否存在对应文件，不要继续运行推理 Cell。

  5. Cell 3：加载 MobileNet-SSD 模型，并读取一帧摄像头画面。 直接复用前面单帧读取测试确认的 CAMERA_SOURCE，不再重复候选摄像头扫描。

    if "CAMERA_SOURCE" not in globals():
        if "camera_source" in globals() and camera_source is not None:
            CAMERA_SOURCE = camera_source
        else:
            raise RuntimeError("请先完成前面的单帧读取测试，确认 CAMERA_SOURCE 可用。")

    net = cv2.dnn.readNetFromCaffe(str(PROTOTXT), str(CAFFEMODEL))

    cap = cv2.VideoCapture(CAMERA_SOURCE)
    if not cap.isOpened():
        raise RuntimeError("无法打开摄像头，请先检查摄像头资源释放与恢复。")

    ok, frame = cap.read()
    if not ok:
        cap.release()
        raise RuntimeError("无法读取摄像头画面")

    frame = center_crop_zoom(frame, ZOOM)
    print("CAMERA_SOURCE =", CAMERA_SOURCE)
    print("图像尺寸：", frame.shape[1], "x", frame.shape[0])

    运行成功后会输出摄像头编号和图像尺寸。该 Cell 只完成模型加载和单帧读取，还不会输出检测类别。

  6. Cell 4：执行 net.forward() 推理，筛选检测结果并绘制检测框。

    CONFIDENCE_THRESHOLD = 0.4
    h, w = frame.shape[:2]

    blob = cv2.dnn.blobFromImage(
        cv2.resize(frame, (300, 300)),
        scalefactor=0.007843,
        size=(300, 300),
        mean=127.5,
    )

    net.setInput(blob)
    detections = net.forward()

    result = frame.copy()
    detected_items = []

    for i in range(detections.shape[2]):
        confidence = float(detections[0, 0, i, 2])
        if confidence < CONFIDENCE_THRESHOLD:
            continue

        class_id = int(detections[0, 0, i, 1])
        if class_id >= len(CLASSES):
            continue

        box = detections[0, 0, i, 3:7] * [w, h, w, h]
        start_x, start_y, end_x, end_y = box.astype("int")

        label = f"{CLASSES[class_id]}: {confidence:.2f}"
        detected_items.append(label)

        cv2.rectangle(result, (start_x, start_y), (end_x, end_y), (0, 255, 0), 2)
        cv2.putText(
            result,
            label,
            (start_x, max(start_y - 8, 20)),
            cv2.FONT_HERSHEY_SIMPLEX,
            0.6,
            (0, 255, 0),
            2,
        )

    try:
        if detected_items:
            print("检测结果：")
            for item in detected_items:
                print("-", item)
        else:
            print("未检测到置信度高于阈值的目标。")

        plt.imshow(cv2.cvtColor(result, cv2.COLOR_BGR2RGB))
        plt.axis("off")
        plt.show()
    finally:
        if cap is not None:
            cap.release()

    运行成功后，Notebook 会释放摄像头，并显示一张推理结果图。识别到模型支持类别且置信度高于阈值时，会输出 检测结果：、类别名称和置信度，并在图像中绘制绿色检测框；没有满足阈值的结果时，会输出 未检测到置信度高于阈值的目标。

    识别到瓶子时，常见输出示例如下：

    检测结果：
    - bottle: 0.71

    如果输出 未检测到置信度高于阈值的目标。，说明本次画面没有得到满足阈值的固定类别结果，不代表摄像头或模型文件一定异常。

    提示

    如果输出“未检测到置信度高于阈值的目标”，优先检查瓶子是否在画面中央、目标是否太小、画面是否过暗、背景是否杂乱。可将 ZOOM 从 1.5 调整为 2.0，让模型优先处理画面中心区域；也可将 CONFIDENCE_THRESHOLD 从 0.4 降到 0.3 做对比，但阈值过低会增加误检。

OpenCV Haar Cascade 人脸检测​

OpenCV Haar Cascade 人脸检测用于演示传统人脸检测方法。它会在画面中寻找类似正脸的人脸区域并画出检测框，速度快、代码简单，但对光照、角度、遮挡和背景纹理比较敏感，书本封面、海报、屏幕画面等带有类似五官纹理的区域可能被误框，人脸侧转、过远、背光或被遮挡时也可能漏检；本小节只观察检测框如何出现、消失，以及参数如何影响误检和漏检，不做身份识别。

Web 页面中的 Faces 可以理解为人脸检测入口：上位机读取摄像头画面后，在图像中标出可能的人脸区域。本节 Notebook 示例用于拆开观察检测框、检测数量、连续确认和失败场景。

  1. 确认 CAMERA_SOURCE 可用。 继续使用前面单帧读取测试得到的摄像头编号。

    展开查看确认方法

    如果还没有完成单帧读取测试，请运行下面代码，确认能读取并显示一帧画面。确认成功后，继续使用同一个 CAMERA_SOURCE。

    Cell 1：导入库、参数配置和中心裁剪函数。

    import cv2
    import matplotlib.pyplot as plt

    CAMERA_CANDIDATES = [-1, 0]
    FRAME_WIDTH = 640
    FRAME_HEIGHT = 480
    WARMUP_FRAMES = 20
    ZOOM = 1.5

    def center_crop_zoom(frame, zoom=1.0):
        if zoom <= 1.0:
            return frame

        height, width = frame.shape[:2]
        crop_width = int(width / zoom)
        crop_height = int(height / zoom)
        start_x = (width - crop_width) // 2
        start_y = (height - crop_height) // 2

        cropped = frame[start_y:start_y + crop_height, start_x:start_x + crop_width]
        return cv2.resize(cropped, (width, height), interpolation=cv2.INTER_LINEAR)

    Cell 2：检测可用摄像头并读取一帧画面。

    cap = None
    frame = None
    camera_source = None

    for source in CAMERA_CANDIDATES:
        test_cap = cv2.VideoCapture(source)
        test_cap.set(cv2.CAP_PROP_FRAME_WIDTH, FRAME_WIDTH)
        test_cap.set(cv2.CAP_PROP_FRAME_HEIGHT, FRAME_HEIGHT)

        ok, test_frame = test_cap.read()
        if not ok:
            test_cap.release()
            continue

        cap = test_cap
        frame = test_frame
        camera_source = source
        break

    if frame is None:
        raise RuntimeError("无法读取摄像头画面")

    for _ in range(WARMUP_FRAMES):
        ok, warmup_frame = cap.read()
        if ok:
            frame = warmup_frame

    CAMERA_SOURCE = camera_source
    print("CAMERA_SOURCE =", CAMERA_SOURCE)

    Cell 3：执行中心裁剪、显示图像，并释放摄像头资源。

    try:
        display_frame = center_crop_zoom(frame, ZOOM)
        frame_rgb = cv2.cvtColor(display_frame, cv2.COLOR_BGR2RGB)
        plt.imshow(frame_rgb)
        plt.axis("off")
        plt.show()
    finally:
        if cap is not None:
            cap.release()

  2. 让人脸位于摄像头画面中间。 尽量正对摄像头，保持光照均匀，背景不要出现明显人脸海报或屏幕画面。

  3. Cell 1：导入库、加载模型并设置检测参数。

    import cv2
    import time
    import matplotlib.pyplot as plt
    from pathlib import Path
    from IPython.display import clear_output

    MODEL_PATH = Path(cv2.data.haarcascades) / "haarcascade_frontalface_default.xml"

    RUN_SECONDS = 10
    FRAME_INTERVAL = 0.08

    SCALE_FACTOR = 1.1
    MIN_NEIGHBORS = 7
    MIN_SIZE = (60, 60)

    CENTER_CROP_RATIO = 0.85
    REQUIRE_STABLE_FRAMES = 3

    FACE_SNAPSHOT = Path("opencv_face_detected.jpg")

    if not MODEL_PATH.exists():
        raise FileNotFoundError(f"未找到人脸检测模型：{MODEL_PATH}")

    face_cascade = cv2.CascadeClassifier(str(MODEL_PATH))
    if face_cascade.empty():
        raise RuntimeError(f"无法加载人脸检测模型：{MODEL_PATH}")

    print("模型路径：", MODEL_PATH)
    print("检测参数：", SCALE_FACTOR, MIN_NEIGHBORS, MIN_SIZE)

    运行成功后会打印模型路径和检测参数；如果没有报错，说明 Haar Cascade 模型已加载。MIN_NEIGHBORS 越大，误检通常越少，但也可能漏检；MIN_SIZE 用于忽略太小的疑似人脸区域；REQUIRE_STABLE_FRAMES 用于避免单帧误判。

  4. Cell 2：有限时连续检测并保存截图。 复用前面单帧读取测试确认的 CAMERA_SOURCE，在限定时间内刷新画面。

    if "CAMERA_SOURCE" not in globals():
        if "camera_source" in globals() and camera_source is not None:
            CAMERA_SOURCE = camera_source
        else:
            raise RuntimeError("请先完成前面的单帧读取测试，确认 CAMERA_SOURCE 可用。")

    cap = cv2.VideoCapture(CAMERA_SOURCE)

    if not cap.isOpened():
        raise RuntimeError("无法打开摄像头，请先检查摄像头资源释放与恢复。")

    stable_count = 0
    saved = False
    last_face_count = 0
    last_status = "未检测到稳定人脸区域"

    try:
        start_time = time.time()

        while time.time() - start_time < RUN_SECONDS:
            ok, frame = cap.read()

            if not ok:
                raise RuntimeError("无法读取摄像头画面")

            preview = frame.copy()
            height, width = frame.shape[:2]

            crop_w = int(width * CENTER_CROP_RATIO)
            crop_h = int(height * CENTER_CROP_RATIO)
            x0 = (width - crop_w) // 2
            y0 = (height - crop_h) // 2
            roi = frame[y0:y0 + crop_h, x0:x0 + crop_w]

            gray = cv2.cvtColor(roi, cv2.COLOR_BGR2GRAY)
            gray = cv2.equalizeHist(gray)

            faces = face_cascade.detectMultiScale(
                gray,
                scaleFactor=SCALE_FACTOR,
                minNeighbors=MIN_NEIGHBORS,
                minSize=MIN_SIZE,
            )

            filtered_faces = []

            for (x, y, w, h) in faces:
                ratio = w / float(h)

                if ratio < 0.65 or ratio > 1.45:
                    continue

                fx = x + x0
                fy = y + y0
                filtered_faces.append((fx, fy, w, h))

            if filtered_faces:
                stable_count += 1
            else:
                stable_count = 0

            for (x, y, w, h) in filtered_faces:
                cv2.rectangle(preview, (x, y), (x + w, y + h), (0, 255, 0), 2)

            cv2.rectangle(preview, (x0, y0), (x0 + crop_w, y0 + crop_h), (255, 200, 0), 1)

            if stable_count >= REQUIRE_STABLE_FRAMES:
                status = "检测到稳定人脸区域"

                if not saved:
                    cv2.imwrite(str(FACE_SNAPSHOT), preview)
                    saved = True
            elif filtered_faces:
                status = "疑似人脸区域，继续观察"
            else:
                status = "未检测到人脸区域"

            last_face_count = len(filtered_faces)
            last_status = status

            clear_output(wait=True)
            print("运行时间：", round(time.time() - start_time, 1), "/", RUN_SECONDS, "秒")
            print("当前状态：", status)
            print("当前检测框数量：", len(filtered_faces))
            print("连续确认帧数：", stable_count, "/", REQUIRE_STABLE_FRAMES)
            print("截图保存：", str(FACE_SNAPSHOT) if saved else "尚未保存")

            plt.figure(figsize=(8, 5))
            plt.imshow(cv2.cvtColor(preview, cv2.COLOR_BGR2RGB))
            plt.axis("off")
            plt.show()

            time.sleep(FRAME_INTERVAL)

    except KeyboardInterrupt:
        print("已手动停止。")

    finally:
        cap.release()
        print("摄像头已释放。")

    运行时请让人脸尽量位于画面中间，正对摄像头，并保持光照均匀。绿色框表示 OpenCV 检测到的疑似人脸区域，浅色框表示本示例主要观察的中心区域。

    如果出现误检，可以尝试增大 MIN_NEIGHBORS 或 MIN_SIZE；如果经常漏检，可以略微减小 MIN_NEIGHBORS，并让人脸离摄像头更近、背景更简单。

  5. Cell 3：查看保存的人脸检测截图。 只查看保存结果，不重新检测，不重新打开摄像头。

    if FACE_SNAPSHOT.exists():
        image = cv2.imread(str(FACE_SNAPSHOT))
        image_rgb = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)

        plt.figure(figsize=(8, 5))
        plt.title(str(FACE_SNAPSHOT))
        plt.imshow(image_rgb)
        plt.axis("off")
        plt.show()

        print("已找到截图：", FACE_SNAPSHOT)
    else:
        print("没有找到截图：", FACE_SNAPSHOT)
        print("可以重新运行检测 Cell，并让人脸靠近画面中心。")

    如果没有生成截图，说明连续帧确认条件没有满足。可以调整拍摄位置、光照或参数后重新运行检测 Cell。

    备注

    OpenCV Haar Cascade 适合快速体验传统检测方法，但它对环境比较敏感。后面的 MediaPipe Face Detection 示例会使用 MediaPipe 的人脸检测能力，更适合观察人脸区域和部分关键点信息。两者都属于人脸检测，不用于身份识别。

开发者补充：为什么要用多线程处理视觉画面

单线程程序会按顺序读取摄像头、处理图像、显示结果。任意一步耗时过长，画面刷新和状态输出都会卡顿。多线程视觉处理把画面读取和图像处理拆开，减少互相等待。它不是一种视觉识别功能，而是性能优化方法；普通使用可以跳过。

下面的示例只对比处理帧数，不联动底盘。

  1. 确认 CAMERA_SOURCE 可用。 继续使用前面单帧读取测试得到的摄像头编号。

    展开查看确认方法

    如果还没有完成单帧读取测试，请运行下面代码，确认能读取并显示一帧画面。确认成功后，继续使用同一个 CAMERA_SOURCE。

    Cell 1：导入库、参数配置和中心裁剪函数。

    import cv2
    import matplotlib.pyplot as plt

    CAMERA_CANDIDATES = [-1, 0]
    FRAME_WIDTH = 640
    FRAME_HEIGHT = 480
    WARMUP_FRAMES = 20
    ZOOM = 1.5

    def center_crop_zoom(frame, zoom=1.0):
        if zoom <= 1.0:
            return frame

        height, width = frame.shape[:2]
        crop_width = int(width / zoom)
        crop_height = int(height / zoom)
        start_x = (width - crop_width) // 2
        start_y = (height - crop_height) // 2

        cropped = frame[start_y:start_y + crop_height, start_x:start_x + crop_width]
        return cv2.resize(cropped, (width, height), interpolation=cv2.INTER_LINEAR)

    Cell 2：检测可用摄像头并读取一帧画面。

    cap = None
    frame = None
    camera_source = None

    for source in CAMERA_CANDIDATES:
        test_cap = cv2.VideoCapture(source)
        test_cap.set(cv2.CAP_PROP_FRAME_WIDTH, FRAME_WIDTH)
        test_cap.set(cv2.CAP_PROP_FRAME_HEIGHT, FRAME_HEIGHT)

        ok, test_frame = test_cap.read()
        if not ok:
            test_cap.release()
            continue

        cap = test_cap
        frame = test_frame
        camera_source = source
        break

    if frame is None:
        raise RuntimeError("无法读取摄像头画面")

    for _ in range(WARMUP_FRAMES):
        ok, warmup_frame = cap.read()
        if ok:
            frame = warmup_frame

    CAMERA_SOURCE = camera_source
    print("CAMERA_SOURCE =", CAMERA_SOURCE)

    Cell 3：执行中心裁剪、显示图像，并释放摄像头资源。

    try:
        display_frame = center_crop_zoom(frame, ZOOM)
        frame_rgb = cv2.cvtColor(display_frame, cv2.COLOR_BGR2RGB)
        plt.imshow(frame_rgb)
        plt.axis("off")
        plt.show()
    finally:
        if cap is not None:
            cap.release()

  2. Cell 1：导入库、队列和帧数参数。

    import cv2
    import queue
    import threading

    CAMERA_CANDIDATES = [-1, 0]
    MAX_FRAMES = 60
    FRAME_QUEUE = queue.Queue(maxsize=5)

  3. Cell 2：检测可用摄像头。

    cap = None
    for source in CAMERA_CANDIDATES:
        test_cap = cv2.VideoCapture(source)
        ok, _ = test_cap.read()
        if ok:
            cap = test_cap
            print("CAMERA_SOURCE =", source)
            break
        test_cap.release()

    if cap is None:
        raise RuntimeError("无法读取摄像头画面")

  4. Cell 3：定义读取线程。

    def reader():
        try:
            for _ in range(MAX_FRAMES):
                ok, frame = cap.read()
                if not ok:
                    break
                if not FRAME_QUEUE.full():
                    FRAME_QUEUE.put(frame)
        finally:
            FRAME_QUEUE.put(None)

  5. Cell 4：启动线程并在主线程中处理队列数据。

    processed = 0
    thread = threading.Thread(target=reader)
    thread.start()

    try:
        while True:
            frame = FRAME_QUEUE.get()
            if frame is None:
                break
            gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
            processed += 1
            if processed % 10 == 0:
                print("已处理帧数：", processed, "灰度均值：", round(float(gray.mean()), 2))
    finally:
        thread.join()
        cap.release()

    print("处理完成，总帧数：", processed)

  6. 运行代码。 观察读取线程和处理线程输出。

  7. 代码只读取有限帧数并自动退出。

  8. 本节代码只统计帧数。 不控制云台或底盘。

  9. 测试结束后确认 Notebook 返回可输入状态。

  10. 如果单元格长时间运行。 点击工具栏停止按钮，或选择 Kernel > Interrupt Kernel。

结果​

成功时，Notebook 应按固定间隔输出已处理帧数和灰度均值，最后输出总帧数。若帧数很少或读取失败，先检查摄像头是否被 Web 服务占用、相机编号是否正确、系统负载是否过高。该示例只用于理解画面读取和处理分离的思路，不要求修改主程序。

视觉处理中的事件、线程、画面读取、识别处理和结果输出逻辑位于 cv_ctrl.py。线程结构和状态变量按机器人本机文件使用；不建议直接在主程序中修改线程逻辑。

MediaPipe 功能​

MediaPipe 功能用于人脸、手部和人体姿态等关键点或区域检测。它与 OpenCV 摄像头读取、图像显示可以配合使用，但 MediaPipe 不是 OpenCV 内置功能。

本节只说明 Web 端和 Notebook 中常见的 MediaPipe 检测入口。涉及底盘、云台或灯光联动时，应先观察检测结果，再进入 dry-run 或低速短时测试。

MediaPipe 人脸检测​

前面的 Haar Cascade 示例用于体验传统 OpenCV 人脸区域检测。本节使用 MediaPipe Face Detection 观察人脸检测框和部分关键点信息；两者都不是身份识别，也不用于权限认证。

提示

MediaPipe 启动时可能打印运行日志或警告。只要 Notebook 能继续执行并显示图像，通常可以继续下一步；如果出现 ModuleNotFoundError、摄像头无法读取、没有图像输出或 Cell 中断，再按错误信息排查。

Web 页面中的 MP FACE 对应 MediaPipe 人脸检测。本节只观察检测框和关键点信息，不保存人脸图像，也不用于身份识别。

  1. Cell 1：导入库并初始化 MediaPipe Face Detection。

    import cv2
    import matplotlib.pyplot as plt
    import mediapipe as mp

    CAMERA_CANDIDATES = [-1, 0]
    MIN_DETECTION_CONFIDENCE = 0.5

    mp_face_detection = mp.solutions.face_detection
    mp_drawing = mp.solutions.drawing_utils

    face_detection = mp_face_detection.FaceDetection(
        model_selection=0,
        min_detection_confidence=MIN_DETECTION_CONFIDENCE,
    )
    print("MediaPipe Face Detection 已初始化")

    运行成功后会输出初始化提示；如果提示找不到 mediapipe，先检查当前 Python 环境是否已安装 MediaPipe。出现启动日志时，先确认后续图像是否还能正常显示。

  2. Cell 2：检测可用摄像头并读取一帧画面。

    cap = None
    frame = None

    for source in CAMERA_CANDIDATES:
        test_cap = cv2.VideoCapture(source)
        ok, test_frame = test_cap.read()
        if ok:
            cap = test_cap
            frame = test_frame
            print("CAMERA_SOURCE =", source)
            break
        test_cap.release()

    if frame is None:
        raise RuntimeError("无法读取摄像头画面")

    运行成功后会输出当前可用摄像头编号。如果读取失败，先检查摄像头是否被 Web 主程序或其它 Notebook 占用。

  3. Cell 3：执行 MediaPipe 人脸检测并绘制结果。

    frame_rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
    results = face_detection.process(frame_rgb)
    preview = frame.copy()

    if not results.detections:
        print("未检测到人脸")
    else:
        print("检测到人脸数量：", len(results.detections))
        for detection in results.detections:
            mp_drawing.draw_detection(preview, detection)

    检测到人脸时会输出数量，并在 preview 中绘制检测框和关键点；未检测到时会输出 未检测到人脸。

  4. Cell 4：显示结果并释放资源。

    try:
        plt.imshow(cv2.cvtColor(preview, cv2.COLOR_BGR2RGB))
        plt.axis("off")
        plt.show()
    finally:
        if cap is not None:
            cap.release()
        face_detection.close()

    运行成功后会显示一张检测结果图；检测到人脸时，画面中会显示 MediaPipe 绘制的检测框和关键点。显示完成后会释放摄像头和 MediaPipe 检测对象。

MediaPipe 手势识别​

MediaPipe 手势识别用于检测手部关键点，并基于关键点状态判断手势。Web 页面中的 HAND GS 是手部 / 手势检测入口，可用于灯光控制、拍照触发或云台联动；HAND GS + UNLOCK 不等于底盘手势控制。

本小节在 Notebook 中观察实时画面、手部关键点、检测状态和稳定手势，再输出动作建议和 dry-run 结果。Notebook 中的底盘动作是教程扩展示例，真实动作默认关闭，只有在底盘架空并确认串口后才可低速、短时执行。

  1. Cell 1：实时预览手部关键点。 确认摄像头和 MediaPipe 环境可用；背景尽量简单，画面内只保留正在测试的一只手。该 Cell 会显示实时画面、绘制手部关键点和连线，用于确认关键点是否落在正确的手上；不判断具体手势，也不控制底盘。

    import time
    import cv2
    from IPython.display import display, clear_output
    from PIL import Image
    import mediapipe as mp

    if "CAMERA_SOURCE" not in globals():
        raise RuntimeError("请先完成前面的单帧读取测试，确认 CAMERA_SOURCE 可用。")

    RUN_SECONDS = 10
    DISPLAY_WIDTH = 640

    mp_hands = mp.solutions.hands
    mp_drawing = mp.solutions.drawing_utils

    cap = cv2.VideoCapture(CAMERA_SOURCE)

    if not cap.isOpened():
        raise RuntimeError("无法打开摄像头，请检查 CAMERA_SOURCE 或摄像头是否被占用。")

    start_time = time.time()

    try:
        with mp_hands.Hands(
            static_image_mode=False,
            max_num_hands=1,
            min_detection_confidence=0.5,
            min_tracking_confidence=0.5,
        ) as hands:
            while time.time() - start_time < RUN_SECONDS:
                ok, frame = cap.read()

                if not ok:
                    print("无法读取摄像头画面。")
                    break

                frame = cv2.flip(frame, 1)
                rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
                result = hands.process(rgb)

                hand_detected = result.multi_hand_landmarks is not None

                if hand_detected:
                    hand_landmarks = result.multi_hand_landmarks[0]
                    mp_drawing.draw_landmarks(
                        frame,
                        hand_landmarks,
                        mp_hands.HAND_CONNECTIONS,
                    )
                    line1 = "Hand: True"
                else:
                    line1 = "Hand: False"
                    cv2.putText(
                        frame,
                        "No hand detected",
                        (20, 80),
                        cv2.FONT_HERSHEY_SIMPLEX,
                        0.8,
                        (0, 255, 0),
                        2,
                    )

                cv2.putText(
                    frame,
                    line1,
                    (20, 40),
                    cv2.FONT_HERSHEY_SIMPLEX,
                    0.8,
                    (0, 255, 0),
                    2,
                )

                frame_rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
                image = Image.fromarray(frame_rgb)

                if image.width > DISPLAY_WIDTH:
                    scale = DISPLAY_WIDTH / image.width
                    image = image.resize((DISPLAY_WIDTH, int(image.height * scale)))

                clear_output(wait=True)
                display(image)

                time.sleep(0.05)

    finally:
        cap.release()
        print("预览结束。")

    如果画面中能看到手部关键点，并且关键点落在正确的手上，再继续做具体手势判断。若关键点画在背景、脸部或错误位置，请先调整距离、光照和背景。

  2. Cell 2：准备单手势调试函数。 该 Cell 只定义手势判断函数和预览函数，不打开摄像头，不控制底盘。后面 4 个 Cell 会分别检测动作映射中用到的 4 个手部动作。

    import time
    import cv2
    from IPython.display import display, clear_output
    from PIL import Image
    import mediapipe as mp

    if "CAMERA_SOURCE" not in globals():
        raise RuntimeError("请先完成前面的单帧读取测试，确认 CAMERA_SOURCE 可用。")

    RUN_SECONDS = 10
    DISPLAY_WIDTH = 640
    REQUIRED_STABLE_FRAMES = 5

    mp_hands = mp.solutions.hands
    mp_drawing = mp.solutions.drawing_utils

    def infer_gesture_from_landmarks(hand_landmarks):
        """
        示例规则：根据手部关键点粗略判断手势。
        如果只返回 hand_detected，说明还没有完成具体手势分类。
        """
        points = hand_landmarks.landmark

        wrist = points[0]
        thumb_tip = points[4]
        thumb_ip = points[3]
        index_tip = points[8]
        index_pip = points[6]
        middle_tip = points[12]
        middle_pip = points[10]
        ring_tip = points[16]
        ring_pip = points[14]
        pinky_tip = points[20]
        pinky_pip = points[18]

        fingers_up = [
            index_tip.y < index_pip.y,
            middle_tip.y < middle_pip.y,
            ring_tip.y < ring_pip.y,
            pinky_tip.y < pinky_pip.y,
        ]
        extended_count = sum(fingers_up)

        thumb_up = thumb_tip.y < thumb_ip.y
        other_fingers_folded = all([
            index_tip.y > index_pip.y,
            middle_tip.y > middle_pip.y,
            ring_tip.y > ring_pip.y,
            pinky_tip.y > pinky_pip.y,
        ])

        index_dx = index_tip.x - wrist.x
        index_dy = index_tip.y - wrist.y
        index_horizontal = abs(index_dx) > abs(index_dy)
        index_only = fingers_up[0] and not any(fingers_up[1:])

        if extended_count >= 4:
            return "open_palm"
        if thumb_up and other_fingers_folded:
            return "thumb_up"
        if index_only and index_horizontal and index_dx < -0.15:
            return "left"
        if index_only and index_horizontal and index_dx > 0.15:
            return "right"
        return "hand_detected"

    confirmed_gesture = None

    def debug_target_gesture(target_gesture, hand_action, run_seconds=RUN_SECONDS):
        global confirmed_gesture

        cap = cv2.VideoCapture(CAMERA_SOURCE)

        if not cap.isOpened():
            raise RuntimeError("无法打开摄像头，请检查 CAMERA_SOURCE 或摄像头是否被占用。")

        last_gesture = None
        stable_frames = 0
        confirmed_gesture = None
        start_time = time.time()

        try:
            with mp_hands.Hands(
                static_image_mode=False,
                max_num_hands=1,
                min_detection_confidence=0.5,
                min_tracking_confidence=0.5,
            ) as hands:
                while time.time() - start_time < run_seconds:
                    ok, frame = cap.read()

                    if not ok:
                        print("无法读取摄像头画面。")
                        break

                    frame = cv2.flip(frame, 1)
                    rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
                    result = hands.process(rgb)

                    detected_gesture = "no_hand"

                    if result.multi_hand_landmarks:
                        hand_landmarks = result.multi_hand_landmarks[0]
                        mp_drawing.draw_landmarks(
                            frame,
                            hand_landmarks,
                            mp_hands.HAND_CONNECTIONS,
                        )
                        detected_gesture = infer_gesture_from_landmarks(hand_landmarks)

                    if detected_gesture == last_gesture:
                        stable_frames += 1
                    else:
                        stable_frames = 1
                        last_gesture = detected_gesture

                    if detected_gesture == target_gesture and stable_frames >= REQUIRED_STABLE_FRAMES:
                        confirmed_gesture = detected_gesture
                    elif detected_gesture != target_gesture:
                        confirmed_gesture = None

                    match = confirmed_gesture == target_gesture
                    lines = [
                        f"Target: {target_gesture}",
                        f"Gesture: {detected_gesture}",
                        f"Stable: {stable_frames}/{REQUIRED_STABLE_FRAMES}",
                        f"Confirmed: {confirmed_gesture}",
                        f"Match: {match}",
                    ]

                    y = 35
                    for line in lines:
                        cv2.putText(
                            frame,
                            line,
                            (20, y),
                            cv2.FONT_HERSHEY_SIMPLEX,
                            0.7,
                            (0, 255, 0),
                            2,
                        )
                        y += 30

                    frame_rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
                    image = Image.fromarray(frame_rgb)

                    if image.width > DISPLAY_WIDTH:
                        scale = DISPLAY_WIDTH / image.width
                        image = image.resize((DISPLAY_WIDTH, int(image.height * scale)))

                    clear_output(wait=True)
                    print("当前手部动作：", hand_action)
                    display(image)

                    time.sleep(0.05)

        finally:
            cap.release()
            print("调试结束。")
            print("最后确认手势：", confirmed_gesture)

    运行后不会立即打开摄像头，只会准备 debug_target_gesture()。如果后续检测时 Gesture 一直显示 hand_detected，说明当前代码只完成了“检测到手”，还没有完成具体手势分类。此时不要进入真实动作步骤，需要先补充或修正 infer_gesture_from_landmarks()。

  3. Cell 3：检测 open_palm。 张开手掌，手心朝向摄像头，五指尽量伸直并分开，指尖大致朝上；让整只手位于画面中部，不要贴近镜头。该手势用于映射“停止”。

    debug_target_gesture(
        target_gesture="open_palm",
        hand_action="张开手掌，手心朝向摄像头，五指伸直并分开",
    )

  4. Cell 4：检测 thumb_up。 握拳后竖起拇指，拇指指尖朝上，其余四指收拢；让拇指和手腕都进入画面，避免其它手指明显伸出。该手势用于映射“前进”。

    debug_target_gesture(
        target_gesture="thumb_up",
        hand_action="握拳并竖起拇指，拇指指尖朝上，其余手指收拢",
    )

  5. Cell 5：检测 left。 只伸出食指，其余手指收拢；让食指接近水平，指尖朝 Notebook 预览画面左侧，手腕保持在画面中部。该手势用于映射“左转”。不要只把整只手移动到画面左边。

    debug_target_gesture(
        target_gesture="left",
        hand_action="只伸出食指，食指接近水平，指尖朝 Notebook 预览画面左侧",
    )

  6. Cell 6：检测 right。 只伸出食指，其余手指收拢；让食指接近水平，指尖朝 Notebook 预览画面右侧，手腕保持在画面中部。该手势用于映射“右转”。不要只把整只手移动到画面右边。

    debug_target_gesture(
        target_gesture="right",
        hand_action="只伸出食指，食指接近水平，指尖朝 Notebook 预览画面右侧",
    )

  7. Cell 7：实时识别当前手势并运行 dry-run。 该 Cell 会重新打开摄像头，实时识别当前画面中的手势，显示当前手势、稳定帧数、确认手势和动作建议；得到新的 confirmed_gesture 后，再输出左右轮速度。默认不发送底盘运动指令。下表为本任务使用的手势与动作建议映射。

    open_palm：手心朝向摄像头，五指伸直并分开，停止
    thumb_up：握拳并竖起拇指，前进
    left：只伸出食指，指尖朝 Notebook 预览画面左侧，左转
    right：只伸出食指，指尖朝 Notebook 预览画面右侧，右转
    hand_detected：仅检测到手，保持停止
    no_hand：未检测到手，保持停止
    import time
    import cv2
    from IPython.display import display, clear_output
    from PIL import Image
    import mediapipe as mp

    ENABLE_MOTION = False          # 默认只做 dry-run，不发送真实底盘运动指令
    SERIAL_PORT = "/dev/ttyTHS1"   # 改成已通过底盘串口确认与低速动作验证的串口
    BAUDRATE = 115200

    DETECT_SECONDS = 5
    DISPLAY_WIDTH = 640
    REQUIRED_STABLE_FRAMES = 5

    ACTION_DURATION = 0.8
    FORWARD_SPEED = 0.04
    TURN_SPEED = 0.04

    mp_hands = mp.solutions.hands
    mp_drawing = mp.solutions.drawing_utils

    GESTURE_ACTIONS = {
        "open_palm": ("停止", (0.0, 0.0)),
        "thumb_up": ("前进", (FORWARD_SPEED, FORWARD_SPEED)),
        "left": ("左转", (-TURN_SPEED, TURN_SPEED)),
        "right": ("右转", (TURN_SPEED, -TURN_SPEED)),
        "hand_detected": ("停止", (0.0, 0.0)),
        "no_hand": ("停止", (0.0, 0.0)),
        None: ("停止", (0.0, 0.0)),
    }

    if "CAMERA_SOURCE" not in globals():
        raise RuntimeError("请先完成前面的单帧读取测试，确认 CAMERA_SOURCE 可用。")

    if "infer_gesture_from_landmarks" not in globals():
        raise RuntimeError("请先运行 Cell 2，准备 infer_gesture_from_landmarks()。")

    confirmed_gesture = None
    last_gesture = None
    stable_frames = 0

    cap = cv2.VideoCapture(CAMERA_SOURCE)

    if not cap.isOpened():
        raise RuntimeError("无法打开摄像头，请检查 CAMERA_SOURCE 或摄像头是否被占用。")

    start_time = time.time()

    try:
        with mp_hands.Hands(
            static_image_mode=False,
            max_num_hands=1,
            min_detection_confidence=0.5,
            min_tracking_confidence=0.5,
        ) as hands:
            while time.time() - start_time < DETECT_SECONDS:
                ok, frame = cap.read()

                if not ok:
                    print("无法读取摄像头画面。")
                    break

                frame = cv2.flip(frame, 1)
                rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
                result = hands.process(rgb)

                detected_gesture = "no_hand"

                if result.multi_hand_landmarks:
                    hand_landmarks = result.multi_hand_landmarks[0]
                    mp_drawing.draw_landmarks(
                        frame,
                        hand_landmarks,
                        mp_hands.HAND_CONNECTIONS,
                    )
                    detected_gesture = infer_gesture_from_landmarks(hand_landmarks)

                if detected_gesture == last_gesture:
                    stable_frames += 1
                else:
                    stable_frames = 1
                    last_gesture = detected_gesture

                if (
                    detected_gesture not in ("hand_detected", "no_hand")
                    and stable_frames >= REQUIRED_STABLE_FRAMES
                ):
                    confirmed_gesture = detected_gesture
                elif detected_gesture in ("hand_detected", "no_hand"):
                    confirmed_gesture = None

                action_label, speed = GESTURE_ACTIONS.get(
                    confirmed_gesture,
                    ("停止", (0.0, 0.0)),
                )

                lines = [
                    f"Gesture: {detected_gesture}",
                    f"Stable: {stable_frames}/{REQUIRED_STABLE_FRAMES}",
                    f"Confirmed: {confirmed_gesture}",
                    f"Action: {action_label}",
                ]

                y = 35
                for line in lines:
                    cv2.putText(
                        frame,
                        line,
                        (20, y),
                        cv2.FONT_HERSHEY_SIMPLEX,
                        0.7,
                        (0, 255, 0),
                        2,
                    )
                    y += 30

                frame_rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
                image = Image.fromarray(frame_rgb)

                if image.width > DISPLAY_WIDTH:
                    scale = DISPLAY_WIDTH / image.width
                    image = image.resize((DISPLAY_WIDTH, int(image.height * scale)))

                clear_output(wait=True)
                display(image)

                time.sleep(0.05)

    finally:
        cap.release()

    gesture_name = confirmed_gesture
    action_label, speed = GESTURE_ACTIONS.get(gesture_name, ("停止", (0.0, 0.0)))

    print("确认手势：", gesture_name)
    print("动作建议：", action_label)
    print("左右轮速度：", speed)
    print("真实动作：", "开启" if ENABLE_MOTION else "关闭")

    base = None

    try:
        if ENABLE_MOTION:
            from base_ctrl import BaseController

            print("真实动作模式：开启")
            print("请确认底盘已架空，串口已验证，周围无人员、线缆和障碍物。")

            base = BaseController(SERIAL_PORT, BAUDRATE)
            base.base_speed_ctrl(*speed)
            time.sleep(ACTION_DURATION)
        else:
            print("DRY-RUN：未发送底盘运动指令。")

    finally:
        if base is not None:
            base.base_speed_ctrl(0, 0)
            time.sleep(0.1)
            print("已发送停止指令。")

    运行后应先看到实时画面、当前手势、稳定帧数、确认手势和动作建议，再看到左右轮速度和真实动作开关状态。未定义手势、hand_detected、no_hand 或 None 都会映射为停止。

  8. 可选执行短时动作。 先确认 Cell 7 中能看到实时画面、手部关键点和稳定的 confirmed_gesture，再查看速度建议；确认底盘已架空，并完成 底盘串口确认与占用排查 后，再手动设置 ENABLE_MOTION = True。真实动作只基于当次稳定确认的 confirmed_gesture，未定义手势、hand_detected、no_hand 和 None 一律按停止处理。测试结束后，将 ENABLE_MOTION 改回 False。

    提示
    • 如果没有实时画面或关键点，请检查 CAMERA_SOURCE、摄像头占用、光照、背景和手部距离，不要使用 cv2.imshow()。
    • 如果关键点落在错误目标上，只保留正在测试的一只手。
    • 若手势一直是 hand_detected 或跳动明显，先修正 infer_gesture_from_landmarks() 并增加稳定帧确认，不要开启真实动作。串口打不开或底盘方向不符合预期时，保持 ENABLE_MOTION = False，回到底盘串口和低速动作验证步骤。

MediaPipe 姿态检测​

MediaPipe 姿态检测用于检测人体姿态关键点，并在画面中绘制人体骨架连接关系。该功能用于观察人体是否完整进入画面、关键点是否稳定，以及调试姿态关键点显示效果；它本身不判断具体动作，也不会直接控制底盘、云台或灯光。

Web 端对应功能​

Web 页面中的 MP POSE 可理解为 MediaPipe 姿态关键点检测入口。开启后，画面会显示人体姿态关键点和骨架连线，用于观察姿态检测效果。

Notebook 示例用于拆解 MP POSE 的核心流程：读取摄像头画面、调用 MediaPipe Pose、绘制姿态关键点和骨架连线，并显示检测状态。它不复现 Web 主程序的完整视频流处理流程。

在 Notebook 中拆解姿态检测​

  1. 确认 CAMERA_SOURCE 可用。 本小节直接复用前面单帧读取测试得到的摄像头编号，不重新扫描摄像头。

    展开查看确认方法

    如果还没有完成单帧读取测试，请运行下面代码，确认能读取并显示一帧画面。确认成功后，继续使用同一个 CAMERA_SOURCE。

    Cell 1：导入库、参数配置和中心裁剪函数。

    import cv2
    import matplotlib.pyplot as plt

    CAMERA_CANDIDATES = [-1, 0]
    FRAME_WIDTH = 640
    FRAME_HEIGHT = 480
    WARMUP_FRAMES = 20
    ZOOM = 1.5

    def center_crop_zoom(frame, zoom=1.0):
        if zoom <= 1.0:
            return frame

        height, width = frame.shape[:2]
        crop_width = int(width / zoom)
        crop_height = int(height / zoom)
        start_x = (width - crop_width) // 2
        start_y = (height - crop_height) // 2

        cropped = frame[start_y:start_y + crop_height, start_x:start_x + crop_width]
        return cv2.resize(cropped, (width, height), interpolation=cv2.INTER_LINEAR)

    Cell 2：检测可用摄像头并读取一帧画面。

    cap = None
    frame = None
    camera_source = None

    for source in CAMERA_CANDIDATES:
        test_cap = cv2.VideoCapture(source)
        test_cap.set(cv2.CAP_PROP_FRAME_WIDTH, FRAME_WIDTH)
        test_cap.set(cv2.CAP_PROP_FRAME_HEIGHT, FRAME_HEIGHT)

        ok, test_frame = test_cap.read()
        if not ok:
            test_cap.release()
            continue

        cap = test_cap
        frame = test_frame
        camera_source = source
        break

    if frame is None:
        raise RuntimeError("无法读取摄像头画面")

    for _ in range(WARMUP_FRAMES):
        ok, warmup_frame = cap.read()
        if ok:
            frame = warmup_frame

    CAMERA_SOURCE = camera_source
    print("CAMERA_SOURCE =", CAMERA_SOURCE)

    Cell 3：执行中心裁剪、显示图像，并释放摄像头资源。

    try:
        display_frame = center_crop_zoom(frame, ZOOM)
        frame_rgb = cv2.cvtColor(display_frame, cv2.COLOR_BGR2RGB)
        plt.imshow(frame_rgb)
        plt.axis("off")
        plt.show()
    finally:
        if cap is not None:
            cap.release()

  2. Cell：实时预览姿态关键点。 运行固定时间，显示摄像头画面、姿态关键点、骨架连线、Pose 检测状态和可见关键点数量，并保存一张检测结果截图。该 Cell 不控制底盘、云台或灯光。

    import time
    import cv2
    from IPython.display import display, clear_output
    from PIL import Image
    import mediapipe as mp

    if "CAMERA_SOURCE" not in globals():
        raise RuntimeError("请先完成前面的单帧读取测试，确认 CAMERA_SOURCE 可用。")

    RUN_SECONDS = 10
    DISPLAY_WIDTH = 640
    OUTPUT_IMAGE = "mediapipe_pose_preview.jpg"

    mp_pose = mp.solutions.pose
    mp_drawing = mp.solutions.drawing_utils

    cap = cv2.VideoCapture(CAMERA_SOURCE)

    if not cap.isOpened():
        raise RuntimeError("无法打开摄像头，请检查 CAMERA_SOURCE 或摄像头是否被占用。")

    start_time = time.time()
    saved_image = False

    try:
        with mp_pose.Pose(
            static_image_mode=False,
            model_complexity=1,
            smooth_landmarks=True,
            min_detection_confidence=0.5,
            min_tracking_confidence=0.5,
        ) as pose:
            while time.time() - start_time < RUN_SECONDS:
                ok, frame = cap.read()

                if not ok:
                    print("无法读取摄像头画面。")
                    break

                frame = cv2.flip(frame, 1)
                rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
                result = pose.process(rgb)

                pose_detected = result.pose_landmarks is not None
                visible_count = 0
                total_count = 33

                if pose_detected:
                    mp_drawing.draw_landmarks(
                        frame,
                        result.pose_landmarks,
                        mp_pose.POSE_CONNECTIONS,
                    )

                    visible_count = sum(
                        1 for lm in result.pose_landmarks.landmark
                        if lm.visibility >= 0.5
                    )

                    status_lines = [
                        "Pose: True",
                        f"Visible landmarks: {visible_count} / {total_count}",
                    ]

                    if not saved_image:
                        cv2.imwrite(OUTPUT_IMAGE, frame)
                        saved_image = True
                else:
                    status_lines = [
                        "Pose: False",
                        "Visible landmarks: 0 / 33",
                    ]
                    cv2.putText(
                        frame,
                        "No pose detected",
                        (20, 110),
                        cv2.FONT_HERSHEY_SIMPLEX,
                        0.8,
                        (0, 255, 0),
                        2,
                    )

                y = 40
                for line in status_lines:
                    cv2.putText(
                        frame,
                        line,
                        (20, y),
                        cv2.FONT_HERSHEY_SIMPLEX,
                        0.8,
                        (0, 255, 0),
                        2,
                    )
                    y += 32

                frame_rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
                image = Image.fromarray(frame_rgb)

                if image.width > DISPLAY_WIDTH:
                    scale = DISPLAY_WIDTH / image.width
                    image = image.resize((DISPLAY_WIDTH, int(image.height * scale)))

                clear_output(wait=True)
                display(image)

                time.sleep(0.05)

    finally:
        cap.release()
        print("姿态检测预览结束。")
        if saved_image:
            print("已保存结果截图：", OUTPUT_IMAGE)
        else:
            print("未保存截图：运行期间没有检测到人体姿态。")

    运行成功后，Notebook 会显示摄像头画面。检测到人体时，画面中会出现姿态关键点和骨架连线，并显示 Pose: True、Visible landmarks: x / 33；未检测到人体时，会显示 No pose detected 或 Pose: False。

    如果生成了 mediapipe_pose_preview.jpg，说明程序已保存一张检测结果图。该截图只用于确认关键点显示效果，不代表已经完成动作识别。

    提示

    没有实时画面时，检查 CAMERA_SOURCE 和摄像头占用。画面有但没有姿态关键点时，让人体完整进入画面，并调整距离、光照和背景。关键点较少或跳动明显时，先只观察检测结果，不要直接用于动作联动。

:::

数据记录与可视化调试​

读取项目文件​

只做查看，不直接修改。

开发者补充：常见项目文件
文件 / 目录作用
app.pyWeb 主程序和页面接口。
base_ctrl.py下位机通信和底盘、云台、灯光封装。
cv_ctrl.py相机取流和视觉处理。
config.yaml产品型号、模块和运行参数。
sounds/音频文件目录。
  1. 在 JupyterLab 文件浏览器中进入上位机项目目录。
  2. 打开需要查看的文件或目录。
  3. 只读取内容。 不直接修改控制脚本或配置文件。
  4. 查看结束后关闭文件标签页。 JupyterLab 中应能打开对应文件或目录。若文件不存在，应先确认项目路径和当前镜像版本。
开发者补充：查看 config.yaml 配置

config.yaml 用于保存命令编号、视频分辨率、颜色阈值、速度参数和产品运行参数。排查配置是否存在或字段是否变化时，可以只读查看，不要求在基础流程中执行。

  1. Cell 1：读取配置文件。
  2. 粘贴以下代码。 按实机确认 CONFIG_PATH。
  3. 运行代码。 查看配置顶层字段。
  4. 查看结束后关闭文件标签页或停止当前单元格。 不要在未备份时写回配置。
from pathlib import Path
import yaml

CONFIG_PATH = Path("~/ugv_jetson/config.yaml").expanduser()

if not CONFIG_PATH.exists():
    raise FileNotFoundError(CONFIG_PATH)

with CONFIG_PATH.open("r", encoding="utf-8") as f:
    config = yaml.safe_load(f)

print("配置顶层字段：", list(config.keys()))

Notebook 应输出配置文件的顶层字段列表。若提示文件不存在，应先确认项目目录和配置文件路径。

注意

修改 config.yaml 前先复制备份。不了解字段含义时，只查看，不写回。

延时摄影​

延时摄影可以拆成四个环节：定时拍照、保存图片序列、合成视频、验证视频。本节只使用固定摄像头完成安全版流程，不控制底盘，不控制灯光，也不做移动拍摄。

Web 端的 timelapse 可以包含底盘移动、停止、补光和拍照等联动。Notebook 本节只拆解数据流程：固定摄像头，定时保存多张图片，再合成 timelapse.mp4。

  1. 确认 CAMERA_SOURCE 可用。 继续使用前面单帧读取测试得到的摄像头编号。

    展开查看确认方法

    如果还没有完成单帧读取测试，请运行下面代码，确认能读取并显示一帧画面。确认成功后，继续使用同一个 CAMERA_SOURCE。

    Cell 1：导入库、参数配置和中心裁剪函数。

    import cv2
    import matplotlib.pyplot as plt

    CAMERA_CANDIDATES = [-1, 0]
    FRAME_WIDTH = 640
    FRAME_HEIGHT = 480
    WARMUP_FRAMES = 20
    ZOOM = 1.5

    def center_crop_zoom(frame, zoom=1.0):
        if zoom <= 1.0:
            return frame

        height, width = frame.shape[:2]
        crop_width = int(width / zoom)
        crop_height = int(height / zoom)
        start_x = (width - crop_width) // 2
        start_y = (height - crop_height) // 2

        cropped = frame[start_y:start_y + crop_height, start_x:start_x + crop_width]
        return cv2.resize(cropped, (width, height), interpolation=cv2.INTER_LINEAR)

    Cell 2：检测可用摄像头并读取一帧画面。

    cap = None
    frame = None
    camera_source = None

    for source in CAMERA_CANDIDATES:
        test_cap = cv2.VideoCapture(source)
        test_cap.set(cv2.CAP_PROP_FRAME_WIDTH, FRAME_WIDTH)
        test_cap.set(cv2.CAP_PROP_FRAME_HEIGHT, FRAME_HEIGHT)

        ok, test_frame = test_cap.read()
        if not ok:
            test_cap.release()
            continue

        cap = test_cap
        frame = test_frame
        camera_source = source
        break

    if frame is None:
        raise RuntimeError("无法读取摄像头画面")

    for _ in range(WARMUP_FRAMES):
        ok, warmup_frame = cap.read()
        if ok:
            frame = warmup_frame

    CAMERA_SOURCE = camera_source
    print("CAMERA_SOURCE =", CAMERA_SOURCE)

    Cell 3：执行中心裁剪、显示图像，并释放摄像头资源。

    try:
        display_frame = center_crop_zoom(frame, ZOOM)
        frame_rgb = cv2.cvtColor(display_frame, cv2.COLOR_BGR2RGB)
        plt.imshow(frame_rgb)
        plt.axis("off")
        plt.show()
    finally:
        if cap is not None:
            cap.release()

  2. Cell 1：导入库和参数。

    import cv2
    import time
    from pathlib import Path

    from IPython.display import Video, display

    FRAME_DIR = Path("timelapse_frames")
    VIDEO_PATH = Path("timelapse.mp4")

    FRAME_COUNT = 5
    CAPTURE_INTERVAL = 1.0
    FPS = 2

    FRAME_DIR.mkdir(exist_ok=True)

    print("图片保存目录：", FRAME_DIR.resolve())
    print("视频输出文件：", VIDEO_PATH.resolve())
    print("拍摄张数：", FRAME_COUNT)
    print("拍摄间隔：", CAPTURE_INTERVAL, "秒")
    print("视频 FPS：", FPS)

    运行成功后，Notebook 会输出图片保存目录、视频文件路径、拍摄张数和视频帧率。此时不会打开摄像头。

  3. Cell 2：使用已确认的 CAMERA_SOURCE 定时拍摄图片。

    if "CAMERA_SOURCE" not in globals():
        raise RuntimeError("请先完成前面的单帧读取测试，确认 CAMERA_SOURCE 可用。")

    cap = cv2.VideoCapture(CAMERA_SOURCE)

    if not cap.isOpened():
        raise RuntimeError("无法打开摄像头，请先检查摄像头资源释放与恢复。")

    saved_files = []

    try:
        for index in range(FRAME_COUNT):
            ok, frame = cap.read()

            if not ok:
                print("第", index, "张读取失败，跳过。")
                time.sleep(CAPTURE_INTERVAL)
                continue

            image_path = FRAME_DIR / f"frame_{index:03d}.jpg"
            cv2.imwrite(str(image_path), frame)
            saved_files.append(image_path)

            print("保存：", image_path)
            time.sleep(CAPTURE_INTERVAL)

    finally:
        cap.release()
        print("摄像头已释放。")
        print("保存数量：", len(saved_files))

    运行成功后，timelapse_frames 目录中应生成多张 frame_000.jpg、frame_001.jpg 这样的图片。拍摄过程中可以缓慢移动画面中的物体，或让场景自然变化。

  4. Cell 3：查看图片序列。

    image_files = sorted(FRAME_DIR.glob("frame_*.jpg"))

    print("图片数量：", len(image_files))

    if not image_files:
        raise RuntimeError("没有找到延时摄影图片，请先运行拍摄 Cell。")

    preview_count = min(5, len(image_files))

    for image_path in image_files[:preview_count]:
        print(image_path)

    运行成功后，Notebook 会列出已经保存的图片文件。如果图片数量为 0，说明前面的拍摄步骤没有成功。

  5. Cell 4：合成视频并验证 VideoWriter。

    image_files = sorted(FRAME_DIR.glob("frame_*.jpg"))

    if not image_files:
        raise RuntimeError("没有可用于合成视频的图片。")

    first_frame = cv2.imread(str(image_files[0]))

    if first_frame is None:
        raise RuntimeError("无法读取第一张图片。")

    height, width = first_frame.shape[:2]

    fourcc = cv2.VideoWriter_fourcc(*"mp4v")
    writer = cv2.VideoWriter(str(VIDEO_PATH), fourcc, FPS, (width, height))

    if not writer.isOpened():
        raise RuntimeError("无法创建视频文件，请检查 OpenCV 视频编码支持。")

    written_count = 0

    try:
        for image_path in image_files:
            frame = cv2.imread(str(image_path))

            if frame is None:
                print("跳过无法读取的图片：", image_path)
                continue

            if frame.shape[:2] != (height, width):
                frame = cv2.resize(frame, (width, height))

            writer.write(frame)
            written_count += 1

    finally:
        writer.release()

    print("写入视频帧数：", written_count)
    print("视频文件：", VIDEO_PATH.resolve())
    print("视频是否存在：", VIDEO_PATH.exists())
    print("视频大小：", VIDEO_PATH.stat().st_size if VIDEO_PATH.exists() else 0, "bytes")

    运行成功后，应生成 timelapse.mp4。如果视频大小为 0，或 writer.isOpened() 报错，说明当前环境的视频编码支持需要检查。

  6. Cell 5：验证并预览视频。

    if not VIDEO_PATH.exists():
        raise RuntimeError("视频文件不存在，请先运行视频合成 Cell。")

    print("视频文件：", VIDEO_PATH.resolve())
    print("视频大小：", VIDEO_PATH.stat().st_size, "bytes")

    video_cap = cv2.VideoCapture(str(VIDEO_PATH))

    print("视频是否可打开：", video_cap.isOpened())
    print("视频帧数：", int(video_cap.get(cv2.CAP_PROP_FRAME_COUNT)))
    print("视频 FPS：", video_cap.get(cv2.CAP_PROP_FPS))

    ok, frame = video_cap.read()
    print("能否读取第一帧：", ok)
    print("第一帧尺寸：", None if frame is None else frame.shape)

    video_cap.release()

    display(Video(str(VIDEO_PATH), embed=True))

    如果 视频是否可打开 为 True，视频帧数 大于 0，并且能读取第一帧，说明视频文件基本正常。

    如果 JupyterLab 文件浏览器直接打开 timelapse.mp4 时提示 not UTF-8 encoded，不要按文本方式打开它。请使用本 Cell 预览，或将视频下载到电脑后用视频播放器打开。

音频与启动自动化​

音频功能​

audio_ctrl.py 负责播放提示音、随机播放目录中的音频、设置音量、TTS 语音播报和停止播放。

常见检查点：

  • 播放一段短提示音；
  • 播放目录中的随机音频；
  • 调整音量后再测试；
  • 停止正在播放的音频。

音频测试不应触发底盘、云台或灯光动作。

启动自动化​

启动自动化主要包括 Web 主程序开机启动和 JupyterLab 服务管理。优先确认服务是否已启动，再判断是否需要恢复默认状态。

开发者补充：查看启动状态
  1. 查看 Web 主程序状态。
  2. 查看 JupyterLab 服务状态。
  3. 确认是否有重复启动项。
  4. 恢复默认状态时，先保留可登录入口，再停止临时测试脚本。
crontab -l

启动自动化不建议加入底盘前进、转向、巡线或连续动作脚本。需要时只保留 Web、自启动和提示音这类低风险任务。
