UNO-Q-DSI-TOUCH-10.1A

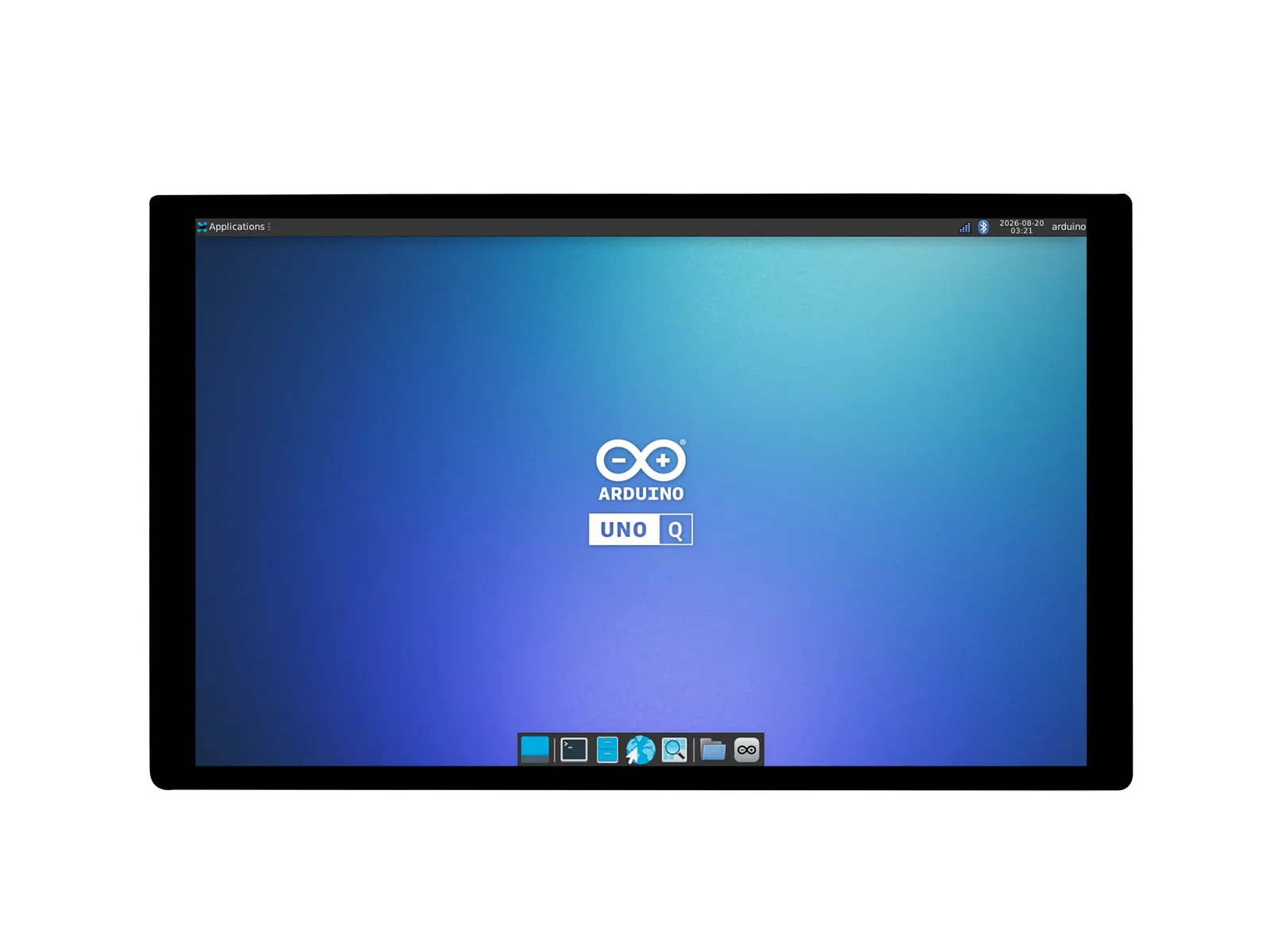

Waveshare® UNO-Q-DSI-TOUCH-10.1A 是一款专为 Arduino UNO Q 设计的 10.1 英寸 IPS 电容式触摸显示器，硬件分辨率为 800 × 1280，支持多点电容触摸控制。
UNO Q 可直接安装到适配板上，并通过背面的 JMEDIA 和 JMISC 接口与显示器连接。显示信号及相关信号通过板对板连接传输，无需额外的 DSI 显示线缆，可简化系统组装。
显示器配备坚固的金属背板，可增强结构防护并便于系统集成。适配板还提供两个摄像头接口，可连接兼容的摄像头模块，并内置扬声器用于音频输出，适用于 HMI、AI 视觉、多媒体和嵌入式开发等应用场景。
产品参数
| 项目 | 说明 |
|---|---|
| 屏幕尺寸 | 10.1 英寸 |
| 原生分辨率 | 800 × 1280 |
| 显示面板 | IPS 面板 |
| 显示色彩 | 16.7M |
| 可视角度 | 178° |
| 亮度 | 300 cd/m² |
| 对比度 | 800:1 |
| 响应时间 | 35 ms |
| 刷新率 | 60 Hz |
| 触摸类型 | 电容式多点触控，实际触摸点数与软件系统有关 |
| 触摸接口 | I2C |
| 触摸面板 | 钢化玻璃、全贴合 |
| 主板连接 | UNO Q 的 JMEDIA、JMISC 板对板连接器 |
| 摄像头接口 | CAMERA0、CAMERA1 |
| 音频 | 内置两个扬声器、两个 3.5 mm 音频插孔 |
| 背板材质 | 金属 |

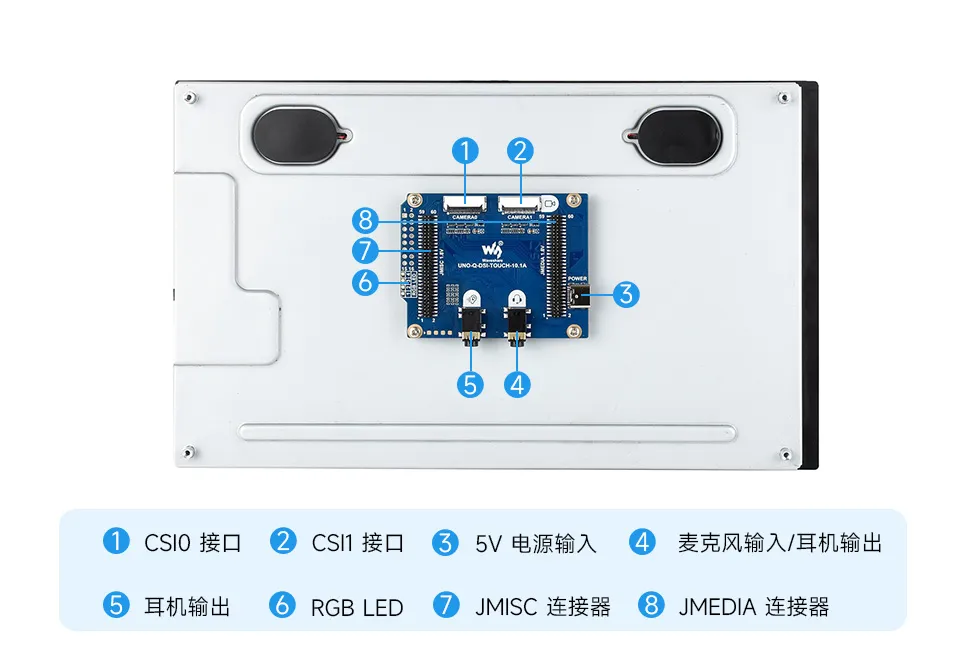

接口说明
| 图中编号 | 接口或部件 | 说明 |
|---|---|---|
| 1 | CSI0 / CAMERA0 | 外接摄像头接口 |
| 2 | CSI1 / CAMERA1 | 外接摄像头接口 |
| 3 | Type-C 接口 | 5 V 电源输入 |
| 4 | 麦克风输入 / 耳机输出 | 3.5 mm 组合音频接口 |
| 5 | 耳机输出 | 3.5 mm 音频输出接口 |
| 6 | RGB LED | 载板指示灯 |
| 7 | JMISC 连接器 | 与 UNO Q 对接 |
| 8 | JMEDIA 连接器 | 与 UNO Q 对接 |

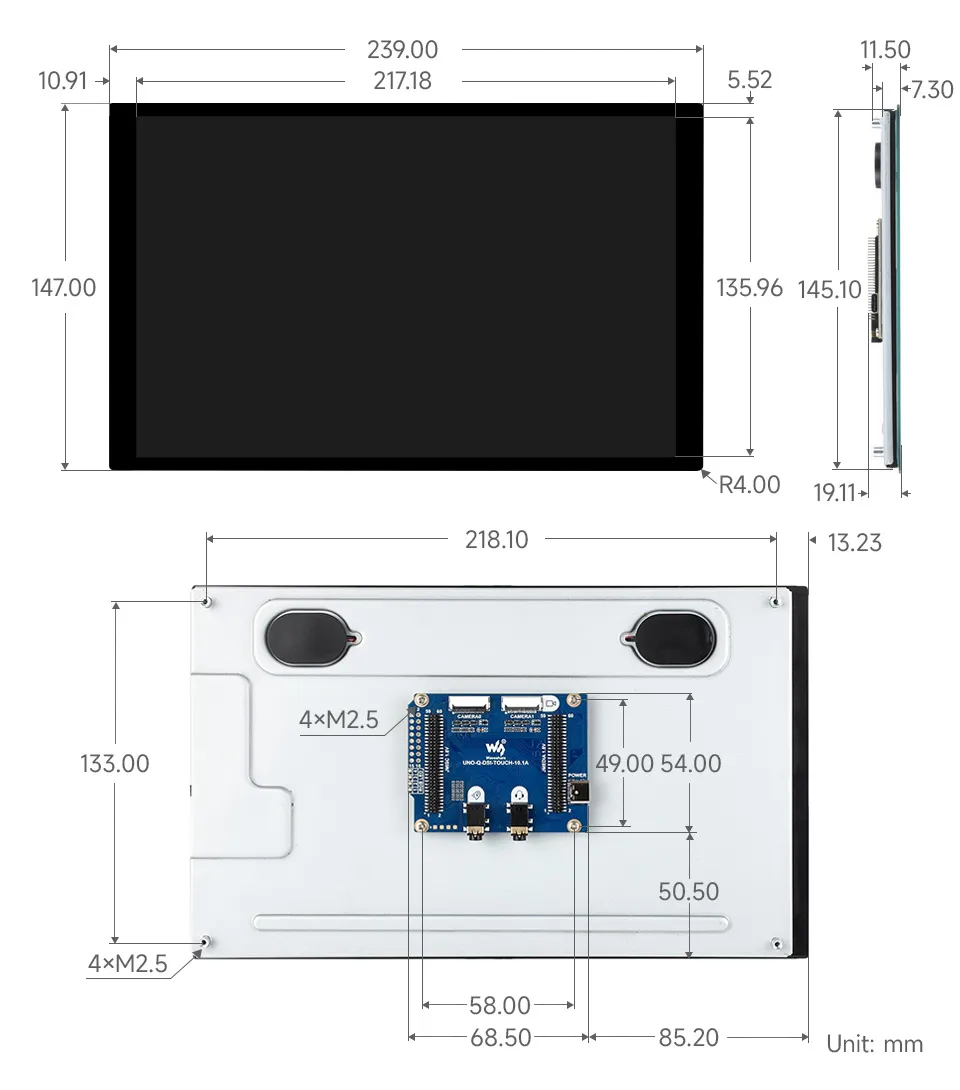

产品尺寸
