硬件连接与接口说明

连接 UNO Q

断电连接

安装或拆卸 UNO Q、载板和摄像头排线前，关闭系统并断开所有电源。不要带电插拔 JMEDIA、JMISC 或摄像头排线。

1. 将屏幕放在不会压伤面板的支撑面上，露出背部载板。

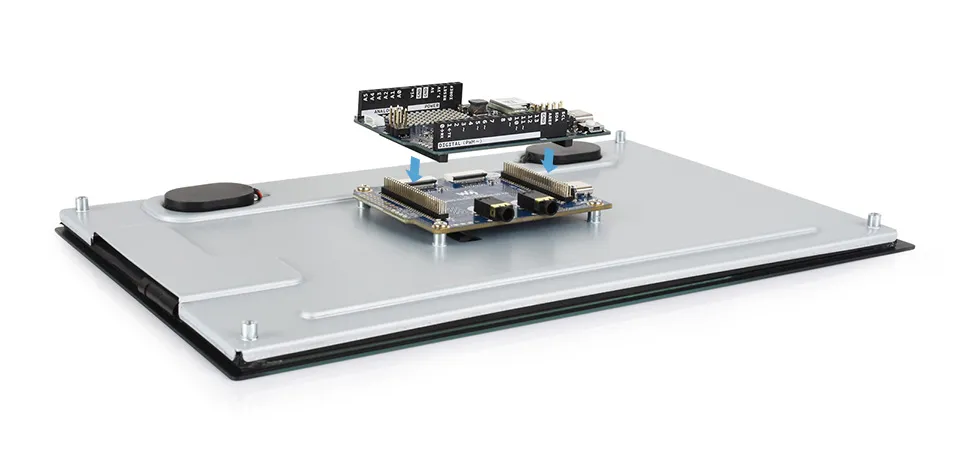

2. 对准 UNO Q 与载板的 JMEDIA、JMISC 连接器，按图示方向堆叠连接。

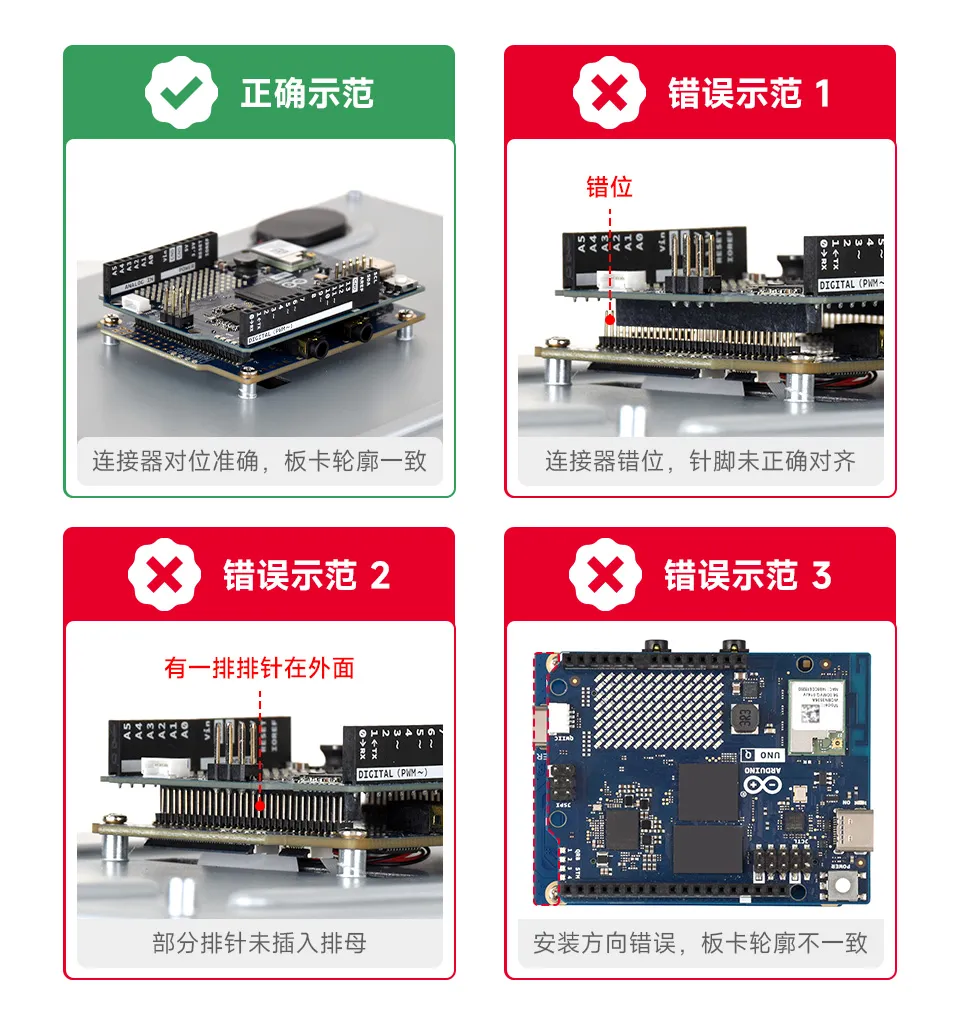

   确认连接器位置正确后均匀按压，避免错位或倾斜强行插入。



3. 根据 UNO Q 的工作模式连接电源：

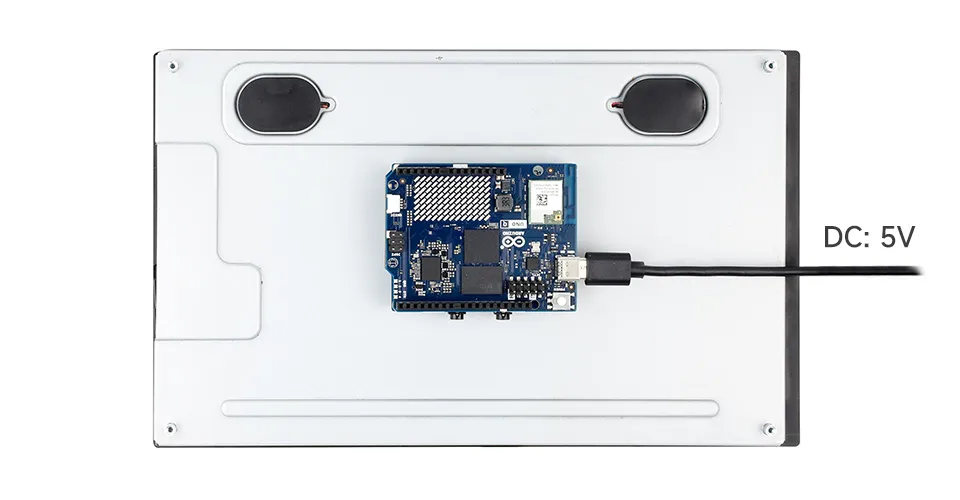

   • Host（主机）模式：将 5 V / 3 A 电源连接至 UNO Q 的 USB-C 接口，为设备供电。



   • Device（从机）模式：使用 USB-C 线材将 UNO Q 连接至电脑，由电脑提供电源并进行数据通信。电脑端口及线材需满足设备供电要求。

摄像头连接

本产品配备两个 22 PIN CSI 摄像头接口，仅支持连接 IMX219 摄像头模块。 如无需使用摄像头，可跳过此步骤。

1. 关闭系统，断开电源并拆下 UNO Q 主板。

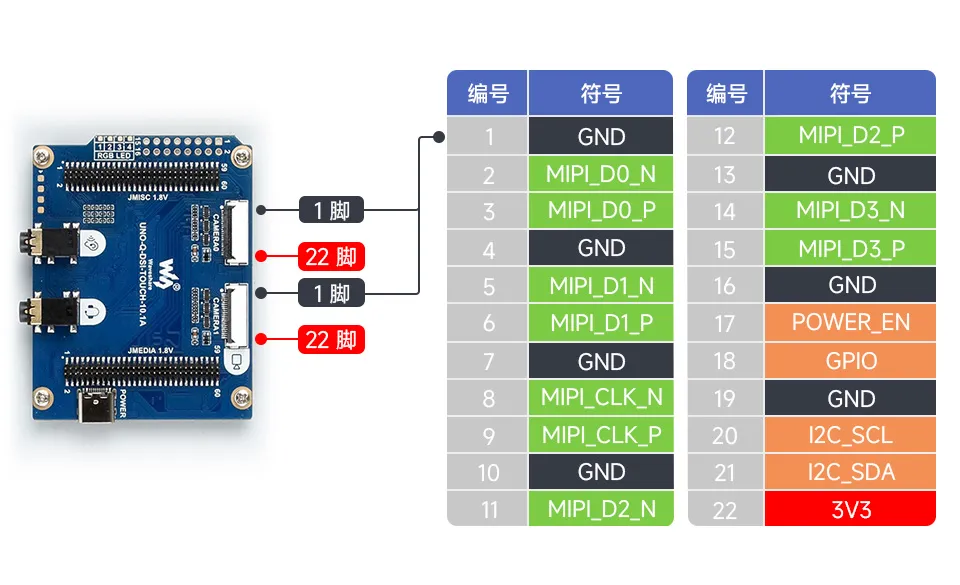

2. 核对 CSI 接口引脚定义，确认摄像头模块与排线的接口规格及触点方向。

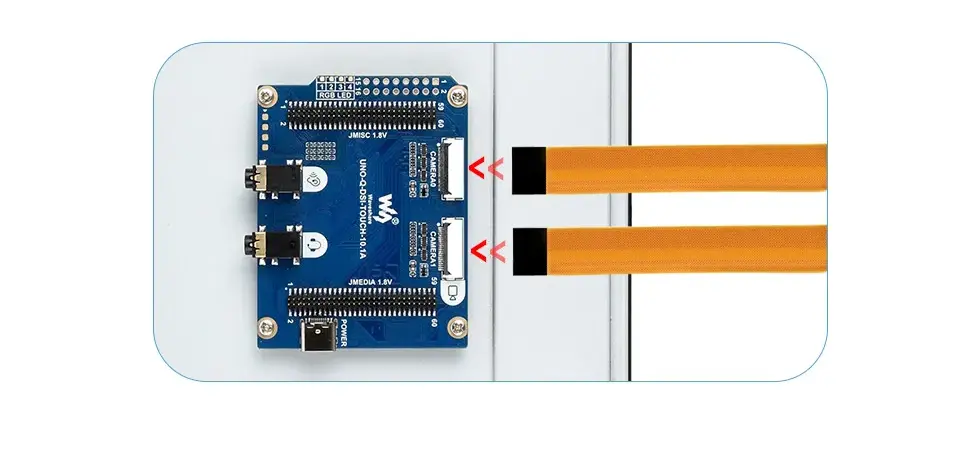

3. 将排线正确插入 CSI 接口并锁紧连接器，确认连接无误后，重新安装 UNO Q 主板并接通电源。

   信息

   注：图片仅供连接参考，排线的具体连接方向应以摄像头模块的接口定义为准，避免反接或错位。
