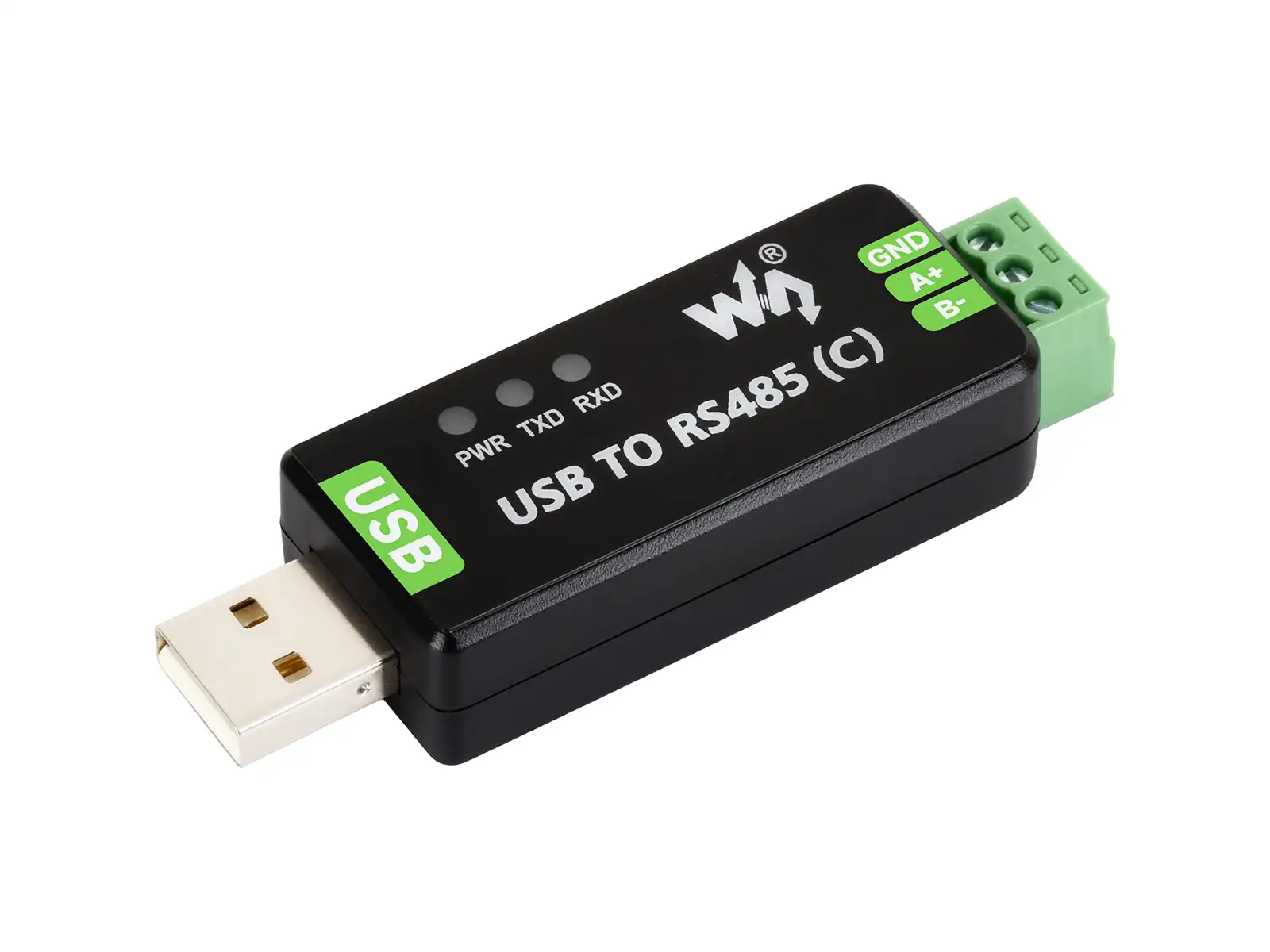

USB TO RS485 (C)
USB TO RS485 (C) 是一款工业级隔离型 USB 转 RS485 双向转换器，采用 FT232RNL 芯片方案，可将主机 USB 接口转换为 RS485 差分总线接口，适用于工业控制、设备调试、Modbus 设备通信、远距离串口通信等场景。
模块板载隔离式收发器、TVS、ESD 静电保护、自恢复保险丝和保护二极管，可提升复杂工业现场的抗干扰能力，降低浪涌、静电、地电位差和异常接线对主机与总线设备的影响。
产品特性
- 支持 USB 转 RS485 通信，硬件自动控制数据收发方向
- 采用 FT232RNL 芯片，兼容性好，通信稳定可靠
- 板载隔离式收发器，集成电气隔离与静电防护
- RS485 接口提供浪涌、雷击和静电保护
- 板载自恢复保险丝和保护二极管，提升过流、过压和冲击防护能力
- 板载 PWR、TXD、RXD 指示灯，便于查看电源和数据收发状态
- 支持 Windows、Linux、Mac、Android、WinCE 等系统
产品参数
| 参数 | 说明 |
|---|---|
| 产品类型 | 工业级隔离型 USB 转 RS485 转换器 |
| 主机接口 | USB |
| 设备接口 | RS485 |
| USB 接口形式 | USB-A |
| USB 工作电平 | 5 V |
| 通信芯片 | FT232RNL |
| 通信速率 | 300 bps ~ 512000 bps |
| RS485 引脚 | A+、B-、GND |
| RS485 接口形式 | 接线端子 |
| 方向控制 | 硬件自动判断和控制数据传输方向 |
| RS485 节点 | 点对多通信，最多 32 个节点；超过 16 个节点建议加中继器 |
| RS485 传输距离 | 约 1200 m，低速率条件下 |
| USB 传输距离 | 约 5 m |
| RS485 终端匹配 | 板载 120 Ω 平衡电阻 |
| 接口保护 | 600 W 防雷/浪涌保护、15 kV 静电保护 |
| 隔离方式 | 光电隔离 |
| 隔离电压 | 最高可达 2.5 kV |
| 工作温度 | -40℃ ~ 85℃ |
| 工作湿度 | 5%RH ~ 95%RH |
| 操作系统 | Windows 11 / 10 / 8.1 / 8 / 7 / XP、Mac、Linux、Android、WinCE |
指示灯说明
| 指示灯 | 状态说明 |
|---|---|
| PWR | 电源指示灯，接入 USB 并检测到电压后点亮 |
| TXD | 发送指示灯，有数据从 USB 口发出时点亮 |
| RXD | 接收指示灯，有数据从 RS485 设备侧返回时点亮 |
接口说明
| 接口 | 说明 |
|---|---|
| USB-A | 连接 PC、工控机、树莓派、Jetson 等主机设备 |
| A+ | RS485 差分信号 A 端 |
| B- | RS485 差分信号 B 端 |
| GND | RS485 侧参考地，长距离或多节点通信时建议连接 |
隔离说明
USB TO RS485 (C) 采用隔离型设计，USB 主机侧与 RS485 总线侧之间通过隔离电路降低地环路和共模干扰影响。RS485 侧的 GND 用于总线参考地和抗干扰，不等同于直接把现场设备地与电脑 USB 地硬短接。
隔离与保护
隔离型 RS485 转换器适合现场设备地电位差较大、干扰源较多、传输距离较长或总线节点较多的场景。USB TO RS485 (C) 的隔离与保护设计主要包括：
- 光电隔离：降低 USB 主机侧与 RS485 现场侧之间的干扰耦合
- TVS 保护：抑制浪涌电压和瞬态尖峰电压
- ESD 静电保护：提升插拔、布线和现场操作时的静电防护能力
- 自恢复保险丝：异常过流后可自恢复，减少一次性保险丝维护成本
- 120 Ω 终端匹配：有助于长距离或高速通信时降低信号反射
