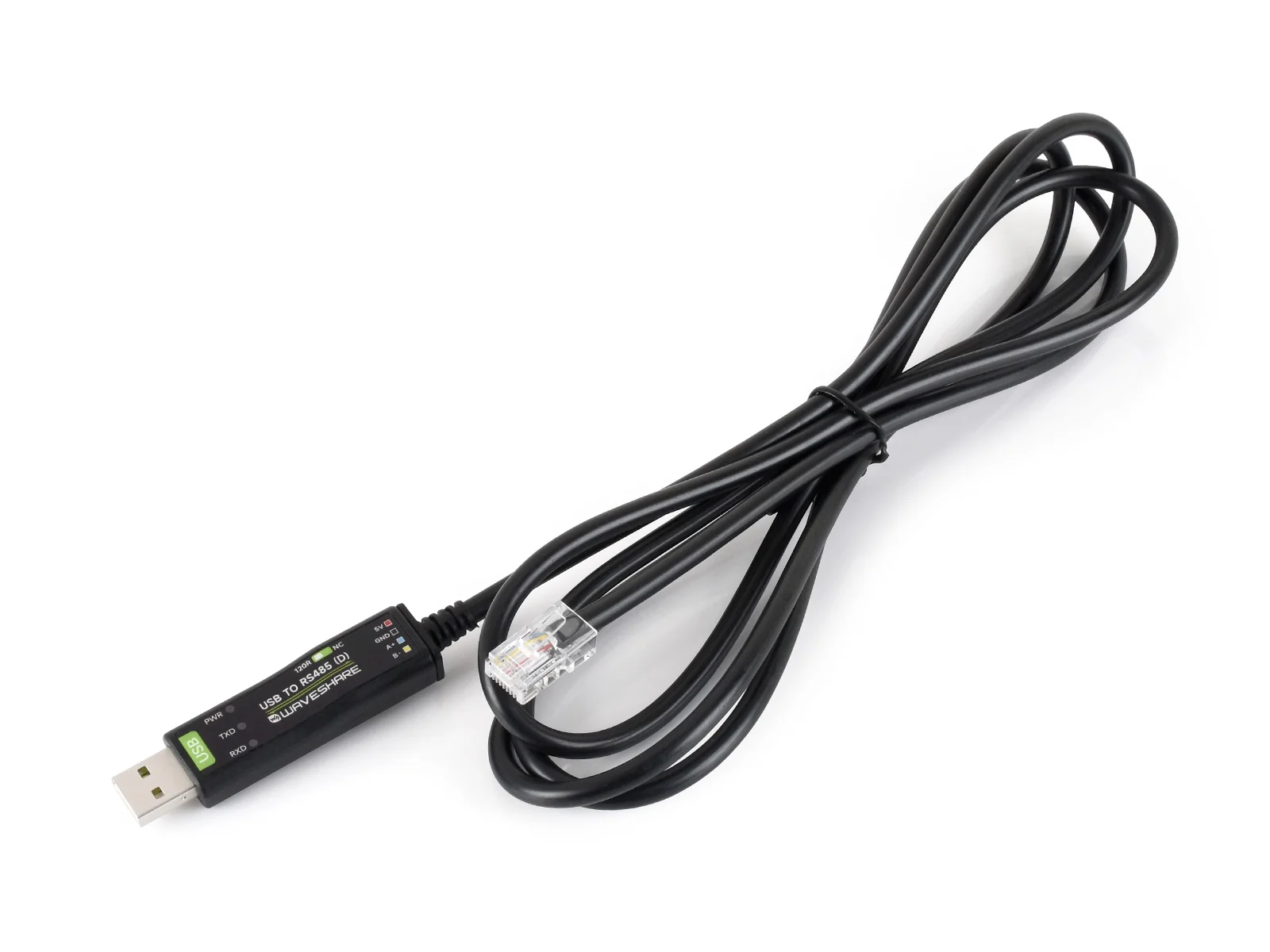

USB TO RS485 (D)
USB TO RS485 (D) 是一款工业级隔离型 USB 转 RJ45 单通道 RS485 转换器，采用 FT232RNL 芯片和隔离式 RS485 收发电路。产品配备 USB-A 接口和 2 m 线缆，RJ45 接口采用 T568B 线序。
| SKU | 产品 |
|---|---|
| 35209 | USB TO RS485 (D) |
产品特性
- 支持 USB 与单通道 RS485 之间的双向通信，硬件自动控制数据收发方向
- 采用 FT232RNL USB 转串口芯片
- 隔离式 RS485 收发器集成信号隔离与隔离电源
- USB 侧和 RS485 侧配有瞬态浪涌及静电防护电路
- 板载自恢复保险丝、保护二极管和 120 Ω 终端电阻开关
- RJ45 接口提供 5 V 辅助电源输出，最大输出电流为 100 mA
- 配有 PWR、TXD、RXD 指示灯
- 支持 Windows、macOS、Linux、Android 和 WinCE
产品参数
| 参数 | 说明 |
|---|---|
| 产品类型 | 工业级隔离型 USB 转 RJ45 单通道 RS485 转换器 |
| 通信芯片 | FT232RNL |
| 通信速率 | 300 bps ~ 512000 bps |
| 主机接口 | USB-A，5 V 工作电平 |
| 设备接口 | RJ45 单通道 RS485，T568B 线序 |
| RS485 引脚 | 1=A、2=B、3=NC、4=5 V、5=5 V、6=NC、7=GND、8=GND |
| 辅助电源输出 | 5 V，最大输出电流 100 mA |
| 方向控制 | 硬件自动判别和控制数据传输方向 |
| RS485 节点 | 点对多通信，最多 32 个节点；超过 16 个节点时建议使用中继器 |
| RS485 传输距离 | 约 1200 m（低速率、理想线缆环境） |
| USB 传输距离 | 约 5 m |
| 终端匹配 | 板载 120 Ω 终端电阻开关 |
| 隔离方式 | 隔离式 RS485 收发器，集成信号隔离与隔离电源 |
| 线缆 | 黑色 PVC 外被，长度 2 m |
| 工作温度 | -40°C ~ 85°C |
| 工作湿度 | 5% RH ~ 95% RH |
| 操作系统 | Windows 11 / 10 / 8.1 / 8 / 7 / XP、macOS、Linux、Android、WinCE |
RJ45 接口定义
RJ45 接口采用 T568B 线序。接口用于传输 RS485 信号和电源，不是以太网接口。
| 引脚 | T568B 线色 | 信号 | 说明 |
|---|---|---|---|
| 1 | 白橙 | A | RS485 差分信号 A |
| 2 | 橙 | B | RS485 差分信号 B |
| 3 | 白绿 | NC | 未连接 |
| 4 | 蓝 | 5 V | 5 V 辅助电源输出 |
| 5 | 白蓝 | 5 V | 5 V 辅助电源输出 |
| 6 | 绿 | NC | 未连接 |
| 7 | 白棕 | GND | 电源地和 RS485 参考地 |
| 8 | 棕 | GND | 电源地和 RS485 参考地 |
RJ45 接口的 5 V 辅助电源最大输出电流为 100 mA。连接外部设备前，应确认其工作电压和电流要求。
RJ45 接口用途
该 RJ45 接口不支持以太网。连接设备前，应核对对端 RJ45 引脚定义；不要将本产品接入交换机、路由器或其他以太网端口。对端不使用供电脚时，请勿连接 4、5 脚；使用辅助电源时，负载电流不得超过 100 mA。
指示灯说明
| 指示灯 | 状态说明 |
|---|---|
| PWR | 接入 USB 并检测到电压后亮红灯 |
| TXD | USB 侧发送数据时亮红灯 |
| RXD | RS485 设备侧返回数据时亮红灯 |
隔离与保护
产品采用集成信号隔离与隔离电源的 RS485 收发器。USB 侧和 RS485 侧配有 TVS、ESD 防护器件、自恢复保险丝及保护二极管，用于抑制瞬态浪涌、静电、过流和过压对接口的影响。隔离与保护电路不能替代现场接地、屏蔽和防雷措施。

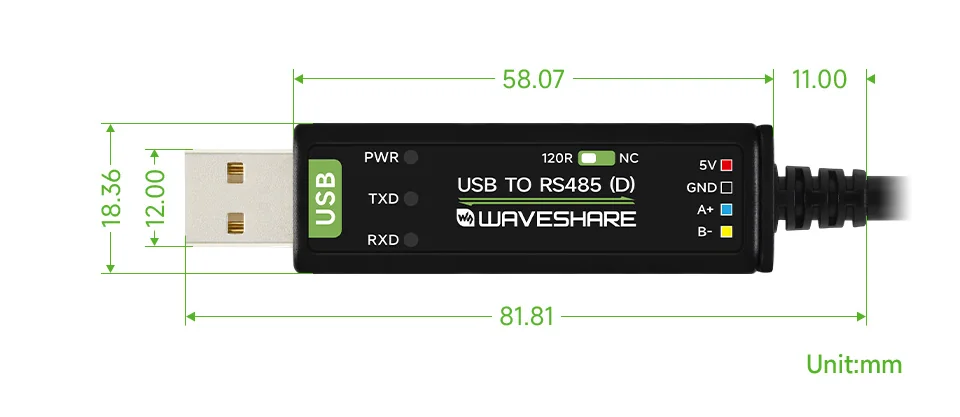

产品尺寸
