使用说明

驱动安装

USB TO RS485 (D) 采用 FT232RNL 芯片。操作系统识别设备后，会将其作为虚拟串口使用。若系统未生成串口设备，请安装对应系统的 FTDI Virtual COM Port（VCP）驱动。

界面说明

以下图片为 Windows 下的 FTDI 驱动安装界面示例。驱动版本或操作系统版本不同时，界面可能有所不同。

Windows 手动安装

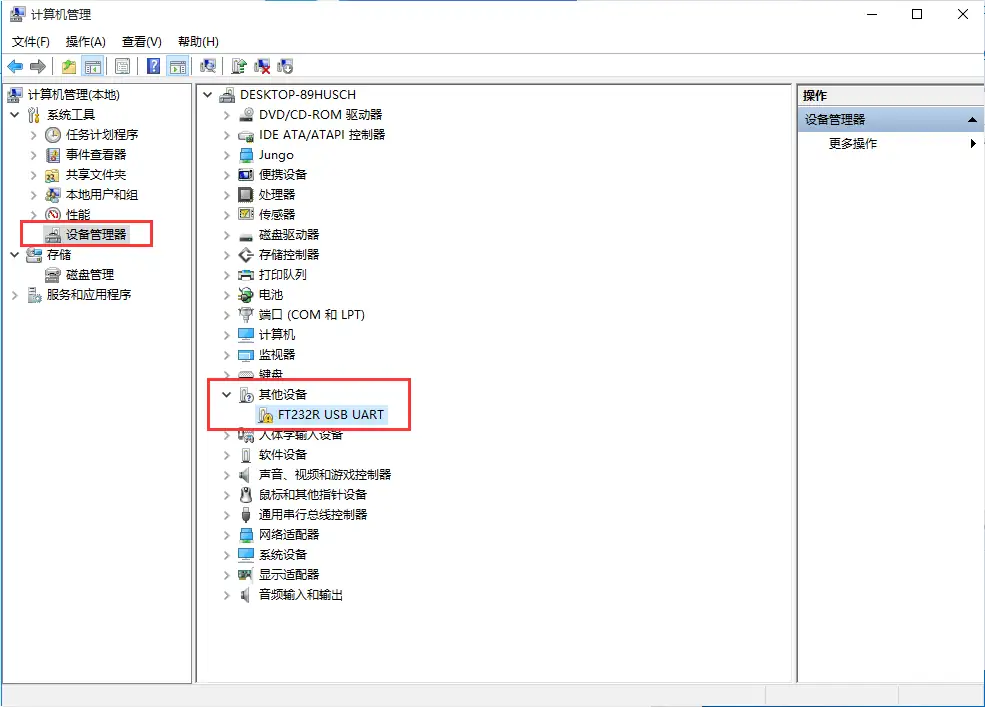

1. 将转换器接入电脑。如果“设备管理器”中的串口设备带有黄色感叹号，表示驱动未正确安装。

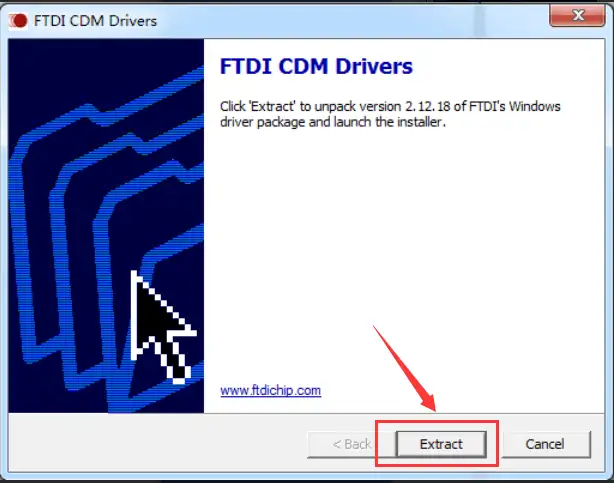

2. 从 FTDI VCP 驱动页面 下载对应操作系统的驱动。运行 Windows 安装程序，并按提示解压安装文件。

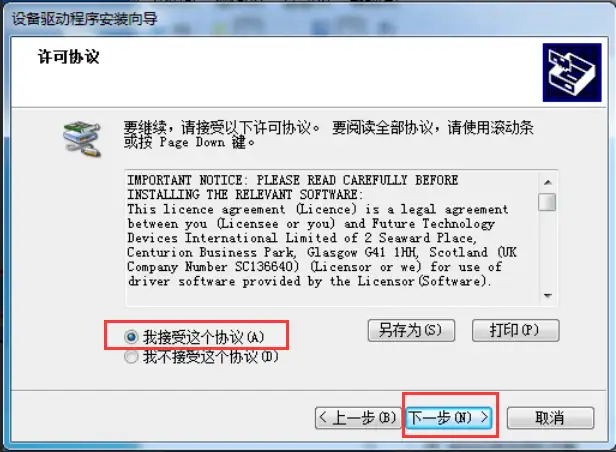

3. 阅读许可协议，选择接受协议，然后继续安装。

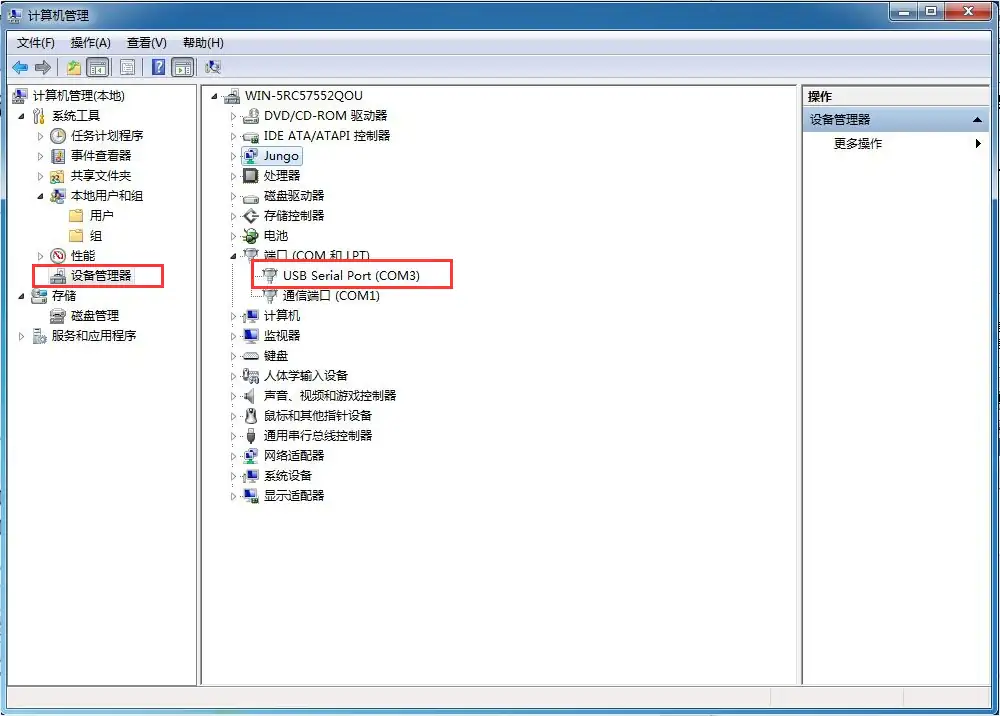

4. 安装完成后重新插拔转换器，在“设备管理器” > “端口（COM 和 LPT）”中确认串口号。



Linux 和 macOS 可在系统串口设备列表中确认设备名称。

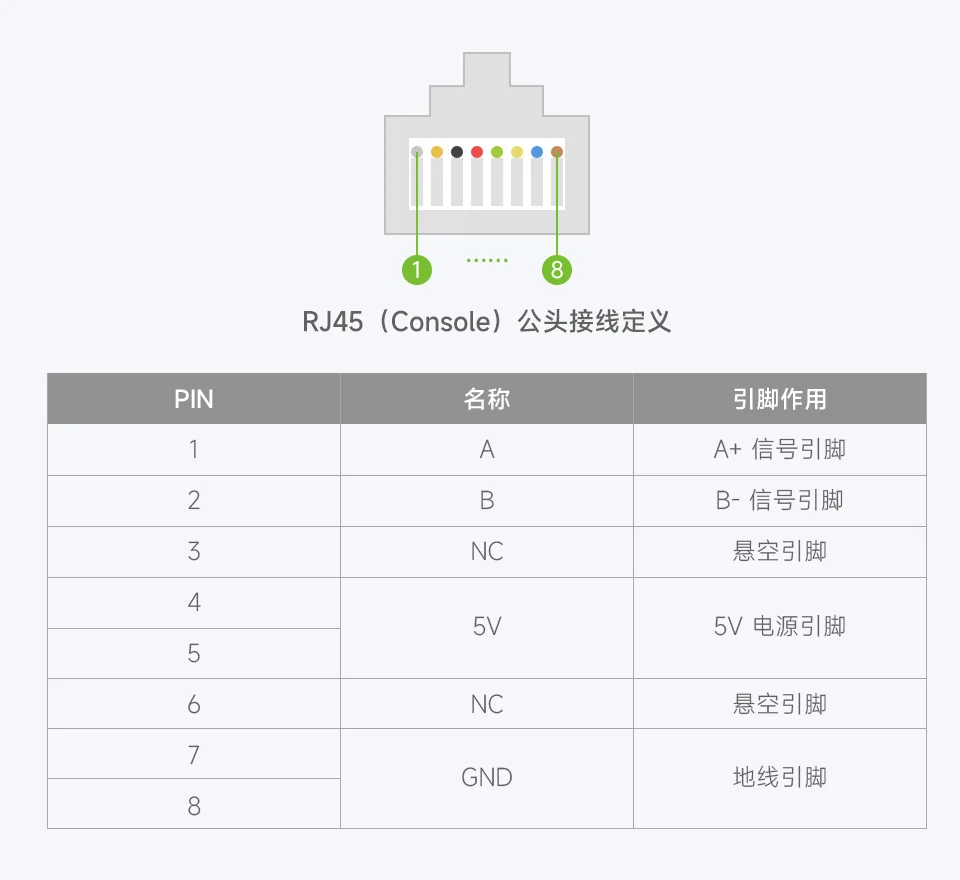

RJ45 接线

本产品的 RJ45 接口使用 T568B 线序，但传输的是 RS485 信号和电源，不传输以太网数据。

引脚	T568B 线色	信号
1	白橙	A
2	橙	B
3	白绿	NC
4	蓝	5 V
5	白蓝	5 V
6	绿	NC
7	白棕	GND
8	棕	GND

4、5 脚为 5 V 辅助电源输出，最大输出电流为 100 mA。

连接前核对引脚

不同设备的 RJ45 RS485 引脚定义可能不同。普通直通网线只保证引脚一一对应，不保证对端信号兼容。连接前应查阅对端设备手册；不得接入以太网端口。

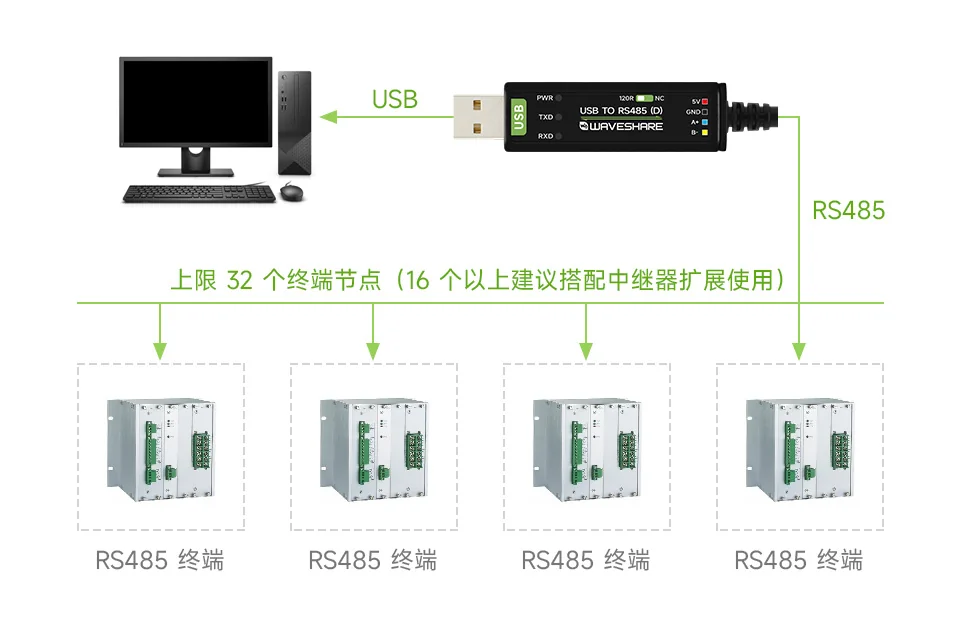

连接 RS485 设备

使用 RJ45 转接板或按对端接口定义制作线缆，并连接以下信号：

USB TO RS485 (D)	目标 RS485 设备
A	A / D+ / 485+
B	B / D- / 485-
GND	GND，可按现场接地方案连接

4、5 脚的 5 V 辅助电源仅在确认对端电压和功耗要求相符时连接，负载电流不得超过 100 mA。对端不需要供电时，应保持这两个引脚断开。不同设备对 RS485 A/B 的命名可能相反；接线无误但无法通信时，可参照对端手册核对极性。

终端电阻配置

产品板载 120 Ω 终端电阻开关。RS485 总线通常只在主干线两端启用终端匹配，中间节点保持关闭。短距离、低速率通信一般不需要启用终端电阻；长距离或高速通信出现信号反射时，可在总线两端启用。

总线起点                         中间节点                         总线终点
[120 Ω：启用] ================= [120 Ω：关闭] ================= [120 Ω：启用]

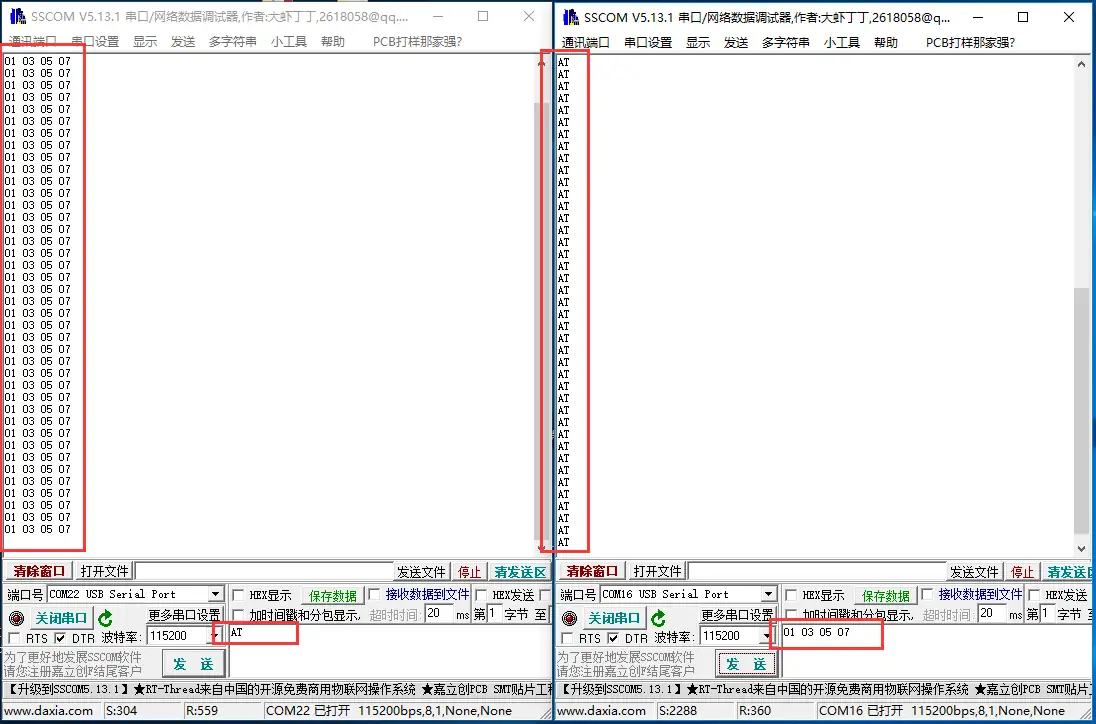

RS485 通信测试

1. 按 RJ45 接线 连接目标 RS485 设备，确认 A、B 和 GND 定义。
2. 将转换器接入主机，在系统中确认虚拟串口。
3. 打开串口调试工具，选择对应串口，并设置与目标设备一致的波特率、数据位、校验位和停止位。
4. 发送测试数据，检查 TXD、RXD 指示灯和接收窗口。
5. 若通信异常，依次检查 A/B 极性、串口参数、终端电阻、参考地和线缆连接。

Modbus RTU 设备通信

USB TO RS485 (D) 负责 USB 与 RS485 物理层之间的转换，不内置 Modbus 协议栈。连接 Modbus RTU 设备时，需要由上位机软件或主控程序生成和解析 Modbus 数据帧。

1. 确认从机地址、波特率、校验位、数据位和停止位。
2. 使用 Modbus 调试软件或自定义程序打开转换器对应的串口。
3. 根据从机协议手册设置功能码、寄存器地址和数据格式。
4. 发送请求并检查响应、指示灯和串口错误信息。

布线注意事项

• RS485 总线宜采用双绞线；长距离或干扰较强的环境可使用屏蔽双绞线。
• 多节点通信宜使用总线型拓扑，避免较长的星型分支。
• 隔离电路不能替代现场接地、屏蔽和防雷设计。
• 强电线缆、变频器和电机附近布线时，应按现场规范设置间距、屏蔽和接地。
