USB TO RS485 (E)

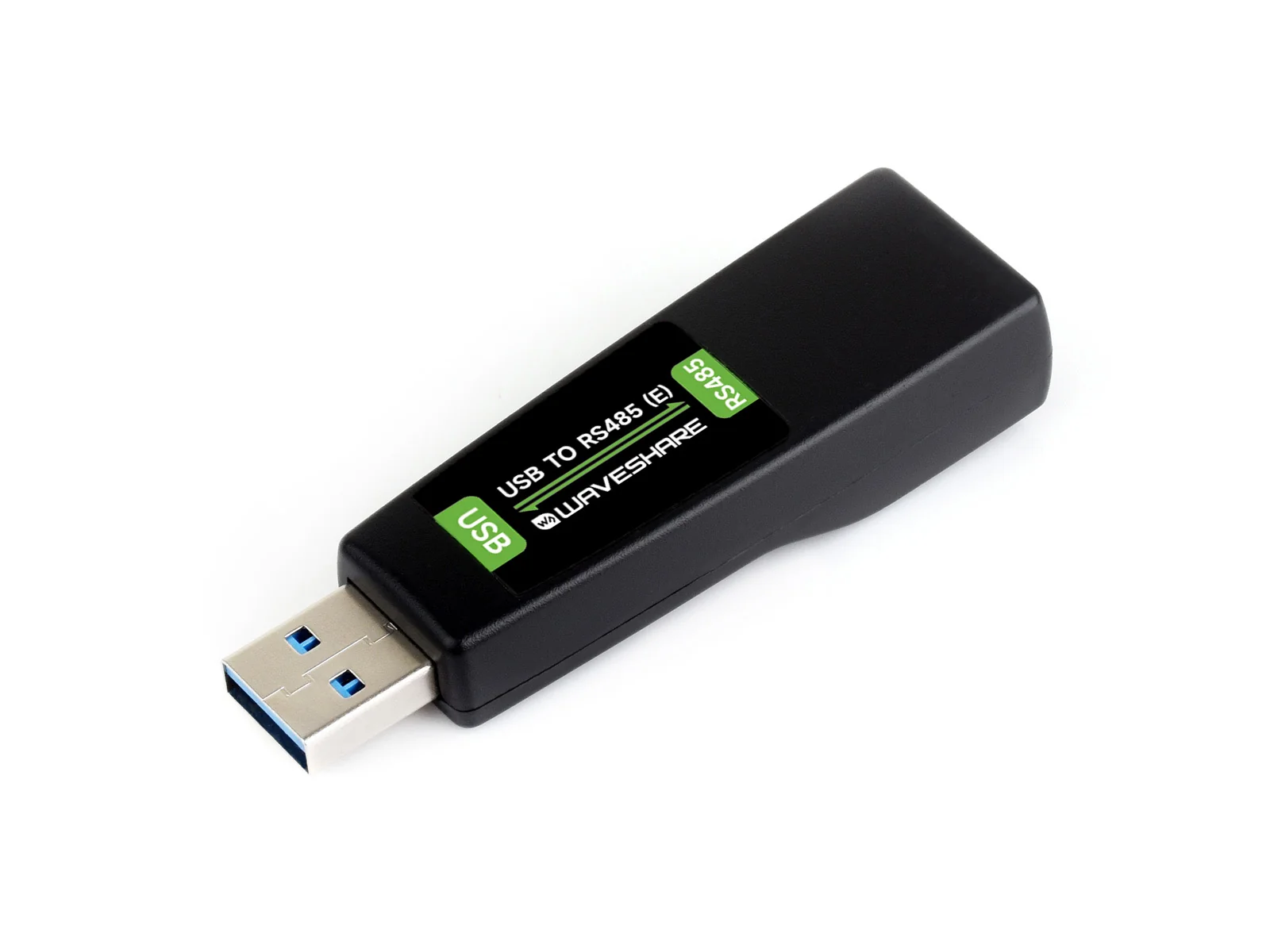

USB TO RS485 (E) 产品主图

USB TO RS485 (E) 是一款工业级隔离型 USB 转 RJ45 单通道 RS485 转换器，采用 FT232RNL 芯片和隔离式 RS485 收发电路。USB 侧为 USB-A 插头，RS485 侧为 RJ45 母座，可连接带 RJ45 公头的线缆或转接头。

RJ45 接口采用 T568B 线序，用于传输 RS485 信号和辅助电源，不是以太网接口。

SKU产品
35226USB TO RS485 (E)

产品特性​

  • 支持 USB 与单通道 RS485 之间的双向通信，硬件自动控制数据收发方向
  • 采用 FT232RNL USB 转串口芯片
  • 隔离式 RS485 收发器集成信号隔离与隔离电源
  • USB 侧和 RS485 侧配有瞬态浪涌及静电防护电路，标称提供 600 W 雷击浪涌保护
  • 板载 TVS、ESD 防护器件、自恢复保险丝和保护二极管
  • 板载固定接入的 120 Ω 终端电阻
  • RJ45 接口提供 5 V 辅助电源输出，最大输出电流为 100 mA
  • 配有 TXD、RXD 指示灯
  • 支持 Windows、macOS、Linux、Android 和 WinCE

产品参数​

参数说明
产品类型工业级隔离型 USB 转 RJ45 单通道 RS485 转换器
通信芯片FT232RNL
通信速率300 bps ~ 512000 bps
主机接口USB-A，5 V 工作电平
设备接口RJ45 母座，单通道 RS485，T568B 线序
RS485 引脚1=A、2=B、3=NC、4=5 V、5=5 V、6=NC、7=GND、8=GND
辅助电源输出5 V，最大输出电流 100 mA
方向控制硬件自动判别和控制数据传输方向
RS485 节点点对多通信，最多 32 个节点；超过 16 个节点时建议使用中继器
RS485 传输距离约 1200 m（低速率、理想线缆环境）
USB 传输距离约 5 m
终端匹配板载固定接入的 120 Ω 终端电阻
隔离方式隔离式 RS485 收发器，集成信号隔离与隔离电源
指示灯TXD 发送指示灯（绿灯）、RXD 接收指示灯（黄灯）
外壳尺寸约 61.5 mm × 22.9 mm × 15.1 mm，不含 USB-A 插头
工作温度-40°C ~ 85°C
工作湿度5% RH ~ 95% RH
操作系统Windows 11 / 10 / 8.1 / 8 / 7 / XP、macOS、Linux、Android、WinCE

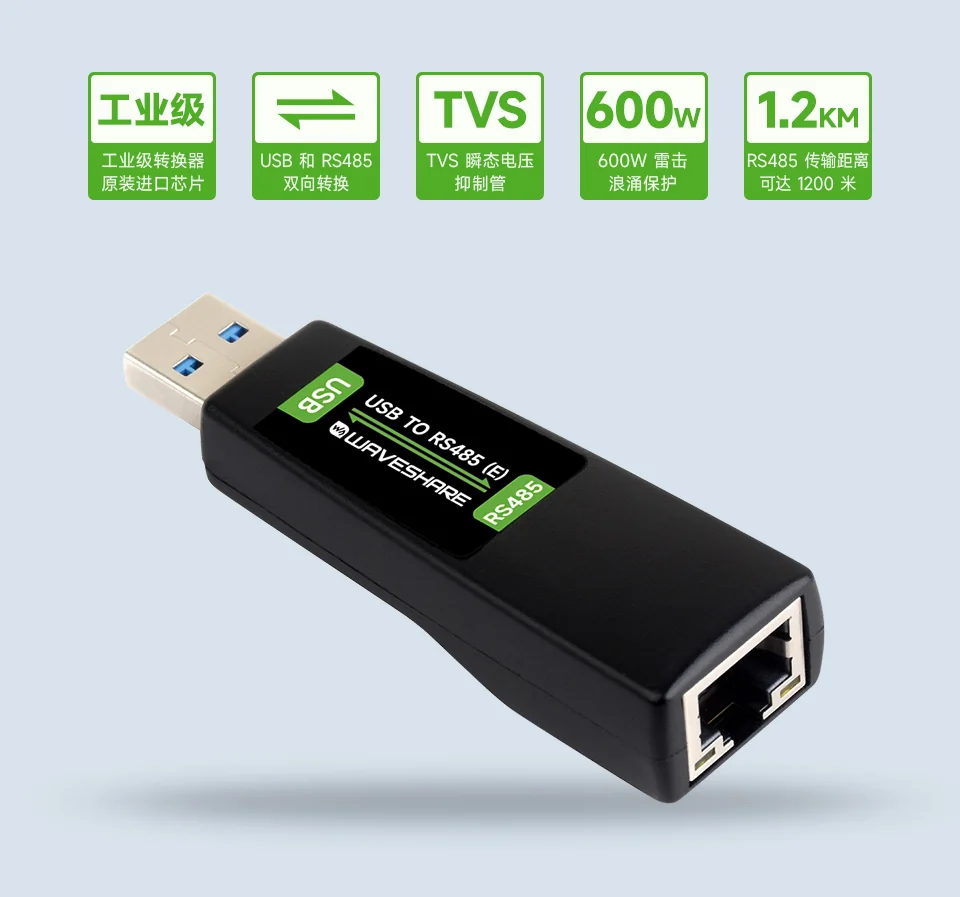

外观与连接方式​

产品采用黑色直插式外壳，两端分别为 USB-A 插头和 RJ45 母座。RXD、TXD 指示灯位于 RJ45 母座旁。将 USB-A 端连接到主机，RJ45 母座连接带 RJ45 公头的线缆；线缆另一端应按目标 RS485 设备的接口定义接线。

RJ45 外形不代表以太网协议。普通直通网线只能保证触点一一对应，不能保证对端设备的信号定义与本产品一致。

USB TO RS485 (E) 外观与 RJ45 母座

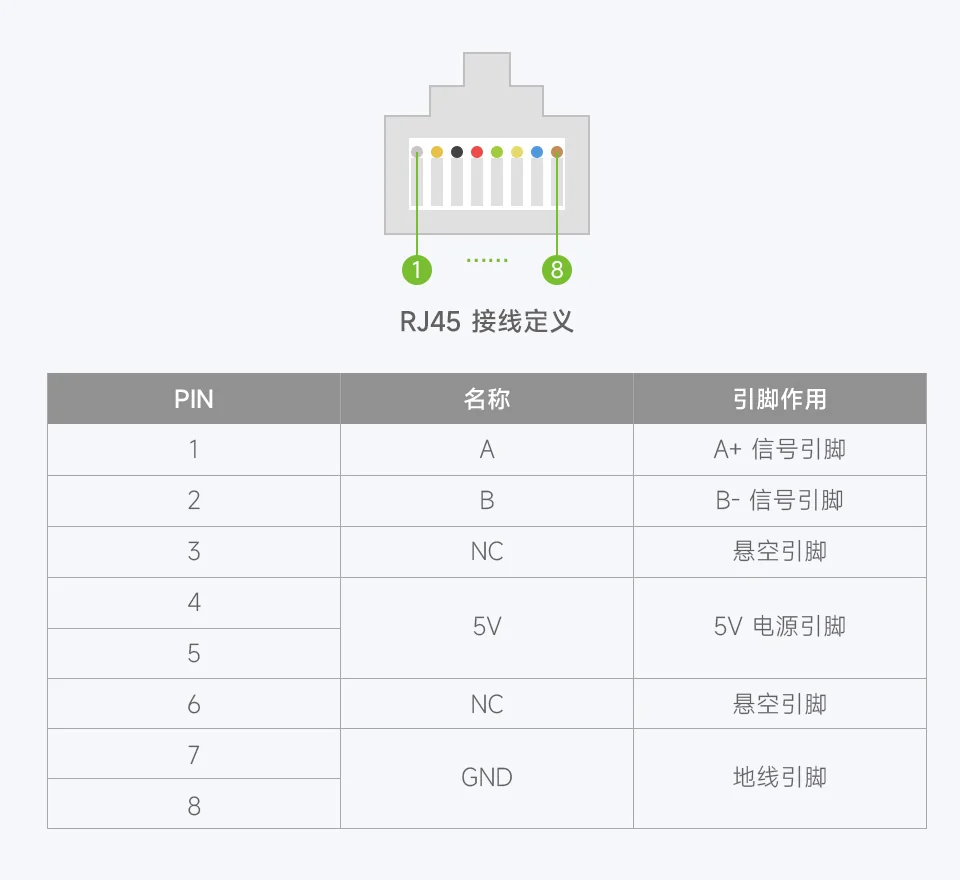

RJ45 接口定义​

RJ45 接口引脚对照
引脚T568B 线色信号说明
1白橙ARS485 差分信号 A+
2橙BRS485 差分信号 B-
3白绿NC未连接
4蓝5 V5 V 辅助电源输出
5白蓝5 V5 V 辅助电源输出
6绿NC未连接
7白棕GND电源地和 RS485 参考地
8棕GND电源地和 RS485 参考地

表格按 RJ45 触点编号记录。检查母座或制作线缆时，应以连接器和压接插头的引脚标识为准，不要只按观察方向计数。

USB TO RS485 (E) RJ45 接口引脚定义

RJ45 接口用途

该接口不支持以太网，不得连接交换机、路由器或其他以太网端口。对端不使用供电脚时，请勿连接 4、5 脚；使用 5 V 辅助电源时，负载电流不得超过 100 mA。

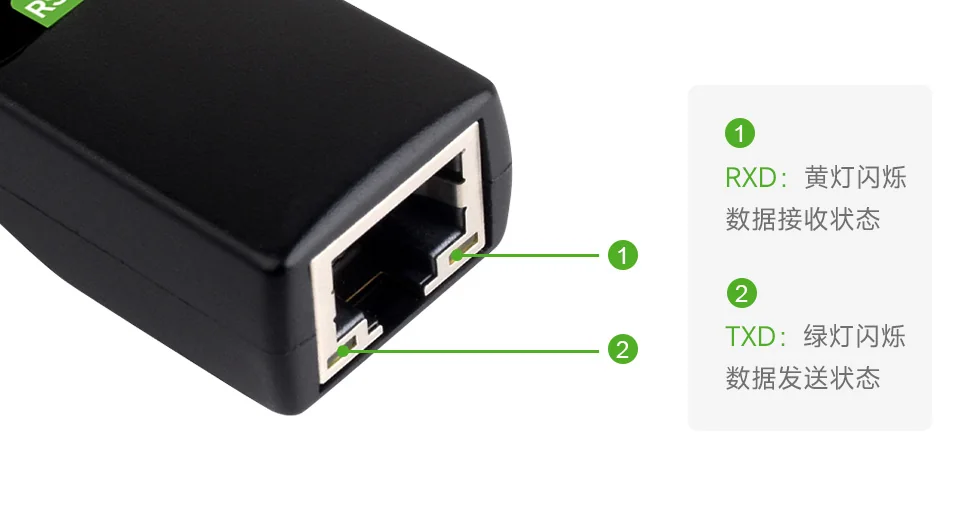

指示灯说明​

指示灯状态说明
RXDRS485 设备侧返回数据时黄灯闪烁
TXDUSB 侧发送数据时绿灯闪烁

USB TO RS485 (E) 指示灯定义

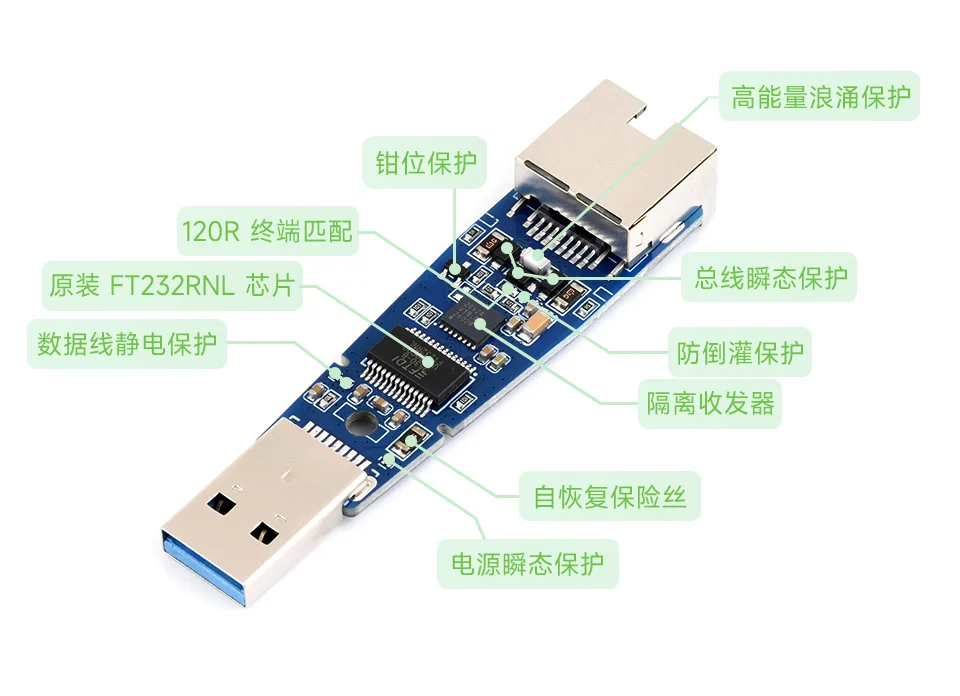

隔离与保护​

产品采用集成信号隔离与隔离电源的 RS485 收发器。USB 侧和 RS485 侧配有 TVS、ESD 防护器件、自恢复保险丝及保护二极管，用于抑制瞬态浪涌、静电、过流和过压对接口的影响。隔离与保护电路不能替代现场接地、屏蔽和防雷措施。

USB TO RS485 (E) 芯片与保护电路

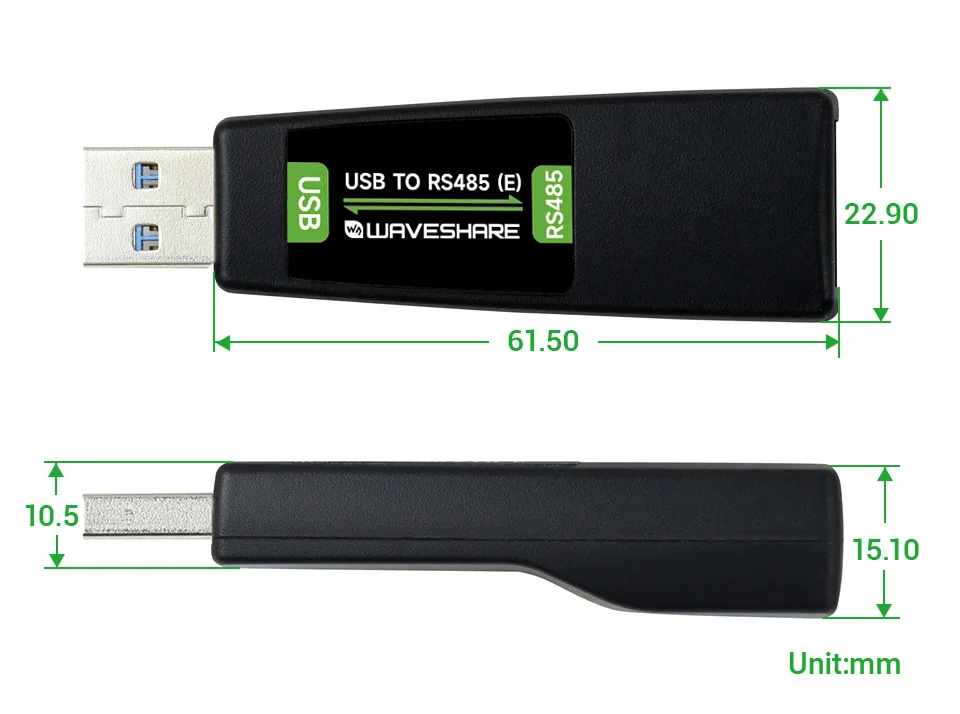

产品尺寸​

图中 61.5 mm 为外壳长度，不含 USB-A 插头。

USB TO RS485 (E) 产品尺寸
