OLED 屏幕控制​

General Driver for Robots 板载 I2C 接口。SSD1306 的 OLED 模块可通过 I2C 与驱动板连接，达成在 OLED 屏幕上显示信息的效果，以下提供 OLED 屏幕控制程序。

上传程序​

  1. 在 Arduino IDE 左侧打开“库管理器”（第三个图标），搜索 Adafruit_SSD1306，然后安装 Adafruit_SSD1306 库。

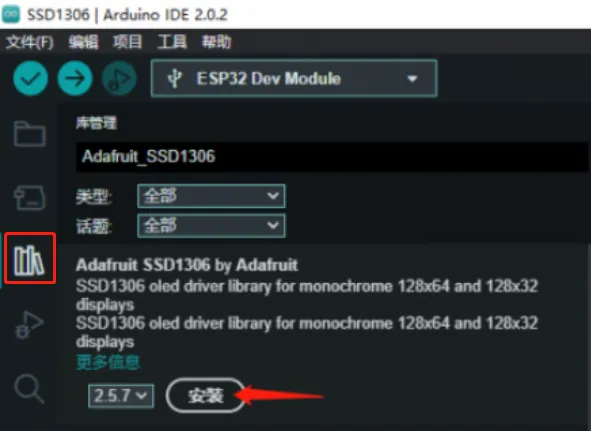

    安装 Adafruit SSD1306 Arduino 库

  2. 点击 例程下载，解压并打开 SSD1306.ino。用 USB 线将多功能驱动板和计算机连接起来（此处插入的是多功能驱动板 USB 的 Type-C 接口），点击“工具”→“端口”，再点击新出现的 COM（这里新出现的 COM 为 COM26）。

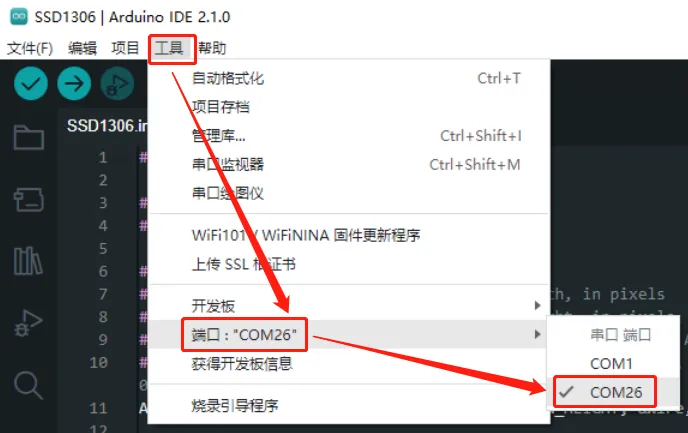

    Arduino IDE 端口选择

  3. 在 Arduino IDE 中，点击“工具”→“开发板”→“ESP32”→“ESP32 Dev Module”。开发板以及端口都选择好后上传程序。上传程序后，将 I2C 外设扩展接口与 OLED 屏幕连接后，OLED 屏幕上会显示 WAVESHARE。

程序解析​

#include <Wire.h>

#define S_SCL   33
#define S_SDA   32

#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128    //OLED 显示屏宽度，像素
#define SCREEN_HEIGHT 32    //OLED 显示屏高度，像素
#define OLED_RESET     -1 // Reset pin # (or -1 if sharing Arduino reset pin)
#define SCREEN_ADDRESS 0x3C ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void InitScreen(){
  if(!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {    //初始化 OLED 显示屏
    Serial.println(F("SSD1306 allocation failed"));
  }
  display.clearDisplay();    //清空显示屏
  display.display();
}

void Screenupdate(){
  //先清空显示屏，再设置文本大小、颜色和光标位置，输出显示“WAVESHARE”
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0,0);
  display.print(F("WAVESHARE"));
  display.display();
}

void setup() {
  Wire.begin(S_SDA,S_SCL);
  InitScreen();

}

void loop() {
  Screenupdate();    //调用 Screenupdate() 函数
  delay(1);
}
