SD 卡读写

General Driver for Robots 板载有 SD 卡模块，可对 SD 卡进行读写操作，以下提供 SD 卡读写程序。

上传程序

1. 将 Micro SD 卡格式化为 FAT32。



2. 点击 [例程下载]General Driver for Robots SD 卡读写例程，解压并打开 SDCard.ino。

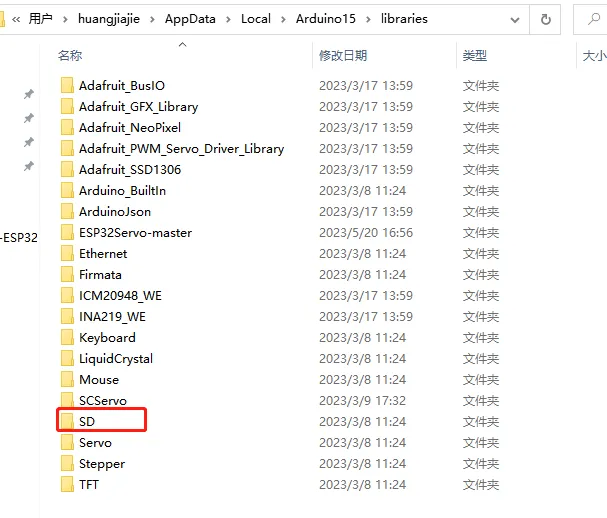

3. 进入 C:\Users\用户名、AppData\Local\Arduino15\libraries，删除其中的 SD 文件夹。

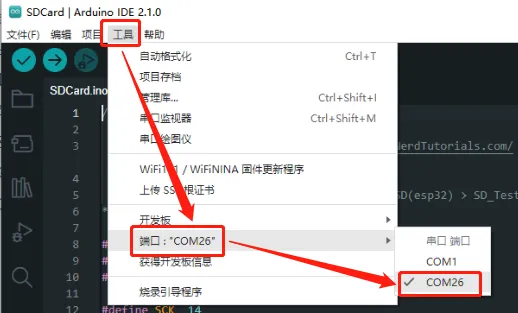

4. 删除后切回到 Arduino IDE，用 USB 线将多功能驱动板和计算机连接起来（此处插入的是多功能驱动板 USB 的 Type-C 接口），点击“工具”→“端口”，再点击新出现的 COM（这里新出现的 COM 为 COM26）。

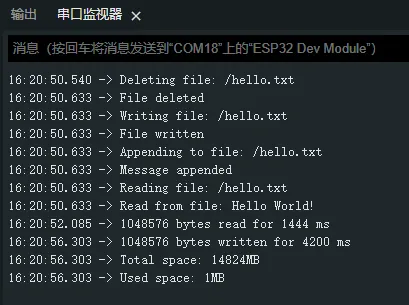

5. 在 Arduino IDE 中，点击“工具”→“开发板”→“ESP32”→“ESP32 Dev Module”。开发板以及端口都选择好后上传程序。上传程序后将 SD 卡插入到驱动板上的 SD 卡槽，需要先上传程序再插入 SD 卡，不然会出现上传程序失败的结果。打开串口监视器，若出现 SD 卡读取失败的情况则断开 USB 线重新连接。





程序解析

#include "FS.h"
#include "SD.h"
#include "SPI.h"

// <<<<<<<<<<<<<<<<<<<<< SD 卡读取例程解析 >>>>>>>>>>>>>>>>>>>>
// 该程序使用 ESP32 的 HSPI 总线连接 MicroSD 卡模块，并完成文件删除、写入、追加、
// 读取以及读写速度测试，最后输出 SD 卡总容量和已用容量。

// 定义 SD 卡 SPI 通信引脚
#define SCK  14
#define MISO  12
#define MOSI  13
#define CS  15

// 读取指定路径文件的内容，并通过串口打印出来
void readFile(fs::FS &fs, const char * path){
  Serial.printf("Reading file: %s\n", path);

  // 以默认只读方式打开文件
  File file = fs.open(path);
  if(!file){
    // 文件打开失败时提示并退出函数
    Serial.println("Failed to open file for reading");
    return;
  }

  Serial.print("Read from file: ");
  // 当文件还有可读取数据时，逐字节读取并输出到串口
  while(file.available()){
    Serial.print((char)file.read());
  }
  // 关闭文件，释放资源
  file.close();
}

// 向指定路径写入内容；如果文件不存在会创建文件，如果存在会覆盖原文件内容
void writeFile(fs::FS &fs, const char * path, const char * message){
  Serial.printf("Writing file: %s\n", path);

  // 使用 FILE_WRITE 模式打开文件
  File file = fs.open(path, FILE_WRITE);
  if(!file){
    // 文件打开失败时提示并退出函数
    Serial.println("Failed to open file for writing");
    return;
  }
  // 将 message 字符串写入文件，并根据返回结果提示写入状态
  if(file.print(message)){
    Serial.println("File written");
  } else {
    Serial.println("Write failed");
  }
  // 关闭文件，确保数据写入完成
  file.close();
}

// 在指定文件末尾追加内容，不会清空文件原有数据
void appendFile(fs::FS &fs, const char * path, const char * message){
  Serial.printf("Appending to file: %s\n", path);

  // 使用 FILE_APPEND 模式打开文件
  File file = fs.open(path, FILE_APPEND);
  if(!file){
    // 文件打开失败时提示并退出函数
    Serial.println("Failed to open file for appending");
    return;
  }
  // 将 message 字符串追加到文件末尾
  if(file.print(message)){
    Serial.println("Message appended");
  } else {
    Serial.println("Append failed");
  }
  // 关闭文件，保存追加结果
  file.close();
}

// 删除指定路径的文件
void deleteFile(fs::FS &fs, const char * path){
  Serial.printf("Deleting file: %s\n", path);
  // remove() 删除成功返回 true，失败返回 false
  if(fs.remove(path)){
    Serial.println("File deleted");
  } else {
    Serial.println("Delete failed");
  }
}

// 测试指定文件的读写速度
void testFileIO(fs::FS &fs, const char * path){
  // 打开测试文件
  File file = fs.open(path);
  // 定义 512 字节缓冲区，用于分块读写数据
  static uint8_t buf[512];
  size_t len = 0;
  // 记录读写开始和结束时间
  uint32_t start = millis();
  uint32_t end = start;
  if(file){
    // 获取文件大小
    len = file.size();
    size_t flen = len;
    start = millis();
    // 每次最多读取 512 字节，直到整个文件读取完成
    while(len){
      size_t toRead = len;
      if(toRead > 512){
        toRead = 512;
      }
      file.read(buf, toRead);
      len -= toRead;
    }
    // 计算读取耗时，并通过串口输出读取速度测试结果
    end = millis() - start;
    Serial.printf("%u bytes read for %u ms\n", flen, end);
    file.close();
  } else {
    Serial.println("Failed to open file for reading");
  }


  // 以写入模式重新打开测试文件
  file = fs.open(path, FILE_WRITE);
  if(!file){
    Serial.println("Failed to open file for writing");
    return;
  }

  size_t i;
  start = millis();
  // 连续写入 2048 个 512 字节数据块，即写入 1MB 数据
  for(i=0; i<2048; i++){
    file.write(buf, 512);
  }
  // 计算写入耗时，并通过串口输出写入速度测试结果
  end = millis() - start;
  Serial.printf("%u bytes written for %u ms\n", 2048 * 512, end);
  file.close();
}

void setup(){
  // 初始化串口，波特率为 115200
  Serial.begin(115200);
  // 创建 HSPI 对象，用于 SD 卡 SPI 通信
  SPIClass spi = SPIClass(HSPI);
  // 按照自定义引脚初始化 SPI 总线：SCK、MISO、MOSI、CS
  spi.begin(SCK, MISO, MOSI, CS);

  // 初始化 SD 卡，片选引脚为 CS，SPI 时钟频率设置为 80MHz
  if (!SD.begin(CS,spi,80000000)) {
    Serial.println("Card Mount Failed");
    return;
  }
  // 获取 SD 卡类型
  uint8_t cardType = SD.cardType();

  // 如果没有检测到 SD 卡，则提示并退出
  if(cardType == CARD_NONE){
    Serial.println("No SD card attached");
    return;
  }

  Serial.print("SD Card Type: ");
  // 判断并输出 SD 卡类型
  if(cardType == CARD_MMC){
    Serial.println("MMC");
  } else if(cardType == CARD_SD){
    Serial.println("SDSC");
  } else if(cardType == CARD_SDHC){
    Serial.println("SDHC");
  } else {
    Serial.println("UNKNOWN");
  }

  // 获取 SD 卡容量，单位由字节转换为 MB
  uint64_t cardSize = SD.cardSize() / (1024 * 1024);
  Serial.printf("SD Card Size: %lluMB\n", cardSize);
  delay(2000);

  // 删除旧的 hello.txt 文件，避免之前的数据影响测试结果
  deleteFile(SD, "/hello.txt");
  // 创建 hello.txt 并写入"Hello "
  writeFile(SD, "/hello.txt", "Hello ");
  // 在 hello.txt 末尾追加"World!\n"
  appendFile(SD, "/hello.txt", "World!\n");
  // 读取 hello.txt 内容并打印到串口
  readFile(SD, "/hello.txt");
  // 对 test.txt 进行读写速度测试
  testFileIO(SD, "/test.txt");
  // 输出 SD 卡总空间
  Serial.printf("Total space: %lluMB\n", SD.totalBytes() / (1024 * 1024));
  // 输出 SD 卡已使用空间
  Serial.printf("Used space: %lluMB\n", SD.usedBytes() / (1024 * 1024));
}

void loop(){
  // 主循环为空，SD 卡测试流程只在 setup() 中执行一次
}
