e-Paper Driver HAT 产品说明

E-Paper Driver HAT ---

---

| | 板载接口 | | ---|---|---|---|--- | | RPi | | | ---|---|---|--- | | | | | | | | | | | |

---

SKU	产品
待补	e-Paper Driver HAT

版本说明

---

Rev2.3

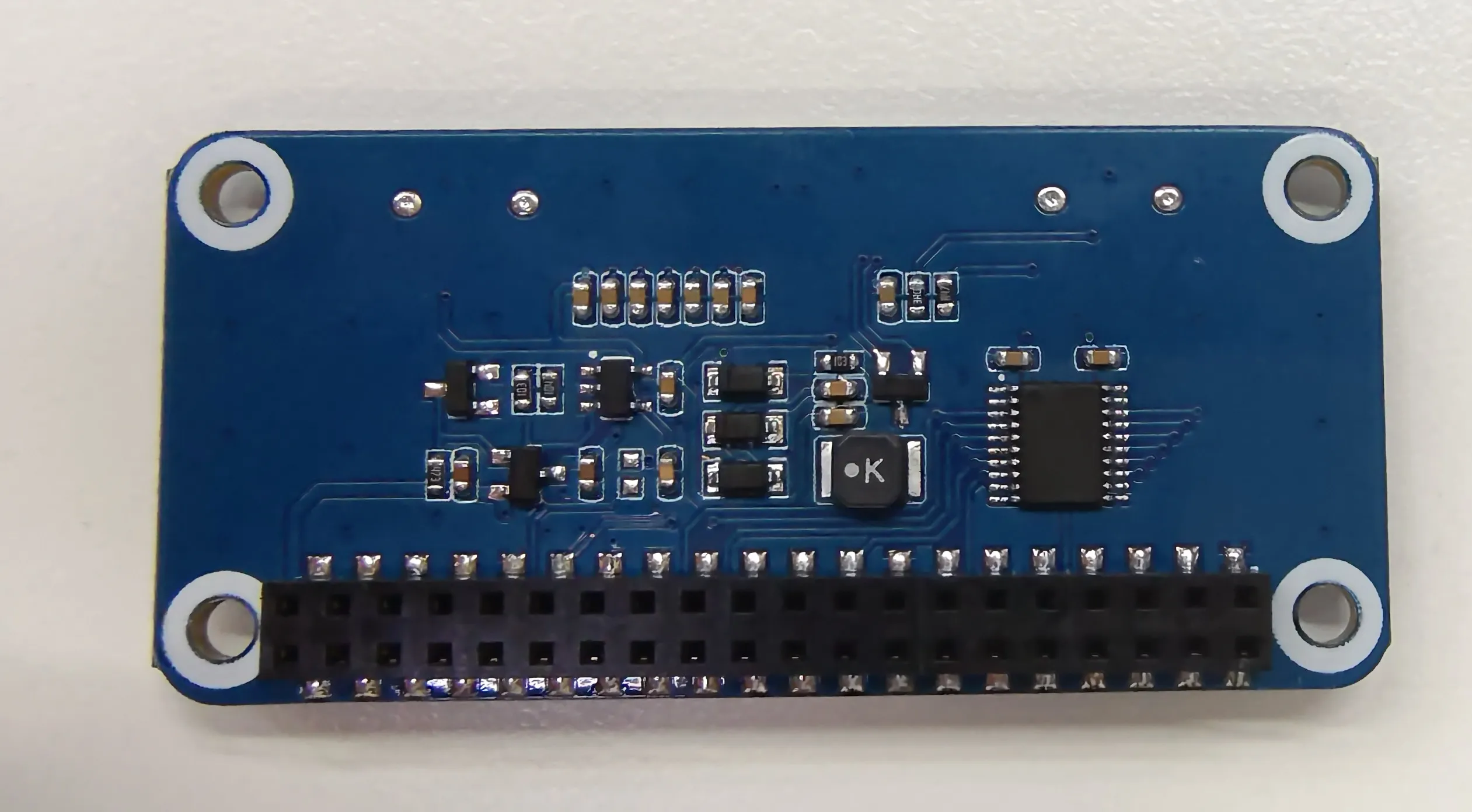

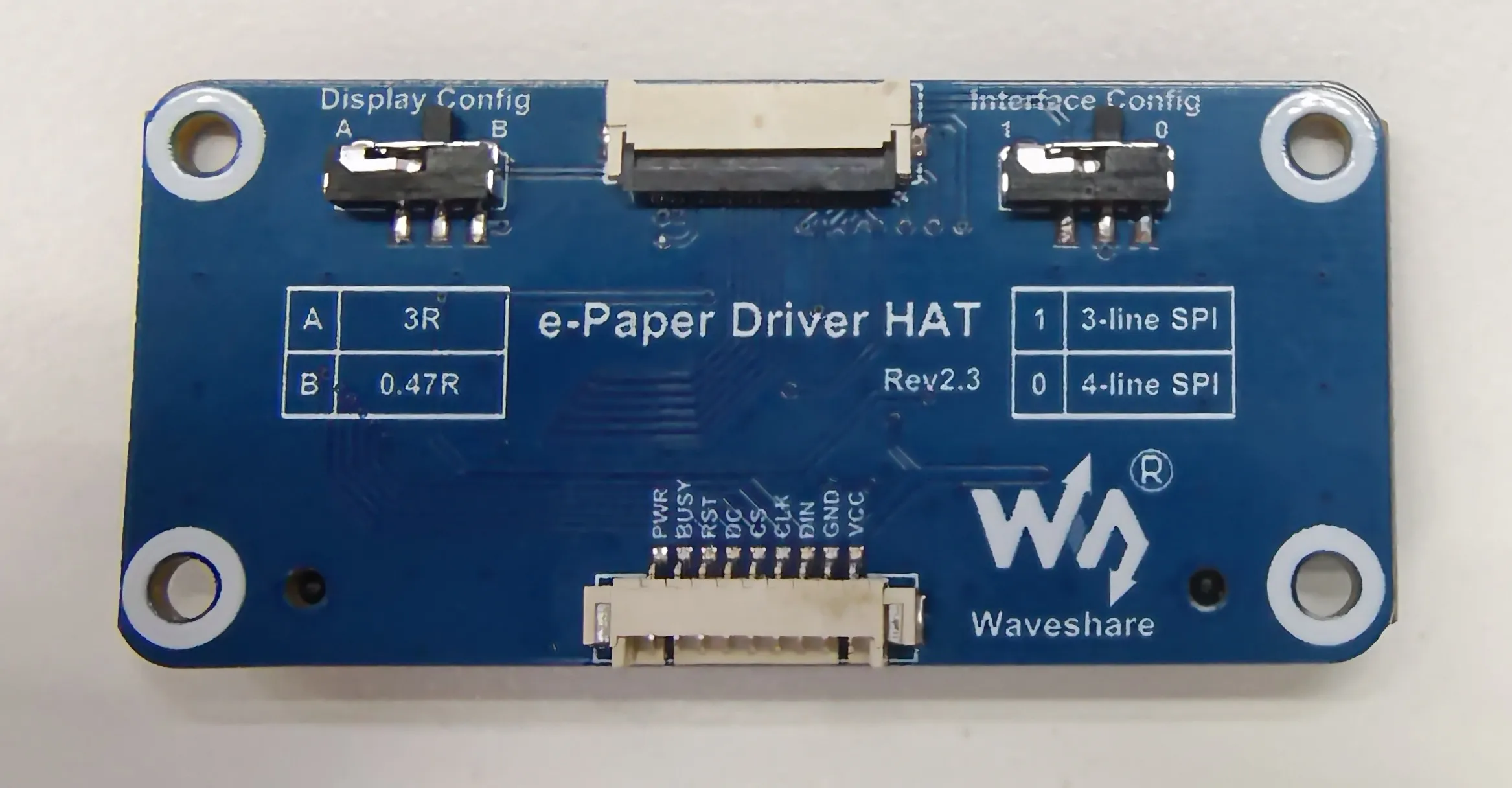

• 图片

• 版本变更：

1. RST引脚现在只控制复位，不再控制电源通断
2. 增加一个PWR引脚，用来控制电源通断
3. 电感换成更小、更薄的封装
4. PH2.0 8Pin接口换成GH1.25 9Pin接口
5. 版本号丝印更新成Rev2.3

• 如果您需要从之前的版本升级到该版本，可以选择一下方式之一来兼容：

1. 将程序更新至最新（Arduino程序仅支持7.5inch e-Paper、7.5inch e-Paper (B)、5.83inch e-Paper、5.83inch e-Paper (B)、2.9inch e-Paper (D)、2.13inch e-Paper (D)六个屏幕）
2. 将PWR引脚连接到3.3V

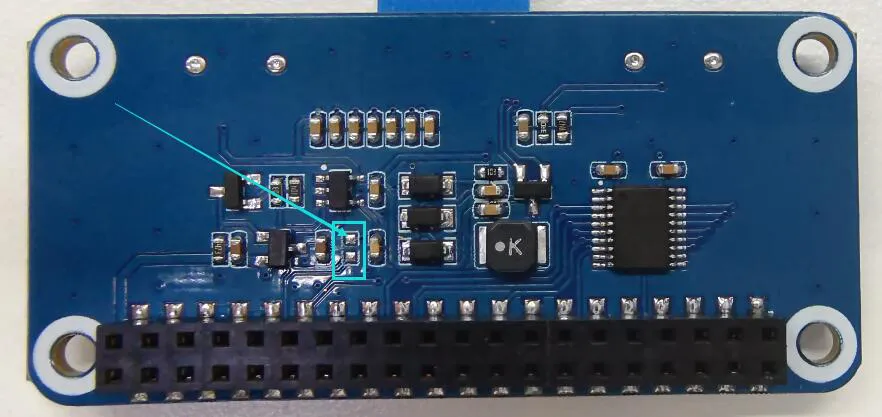

3. 背面的空焊盘焊接一个47K（或相近）电阻

Rev2.2

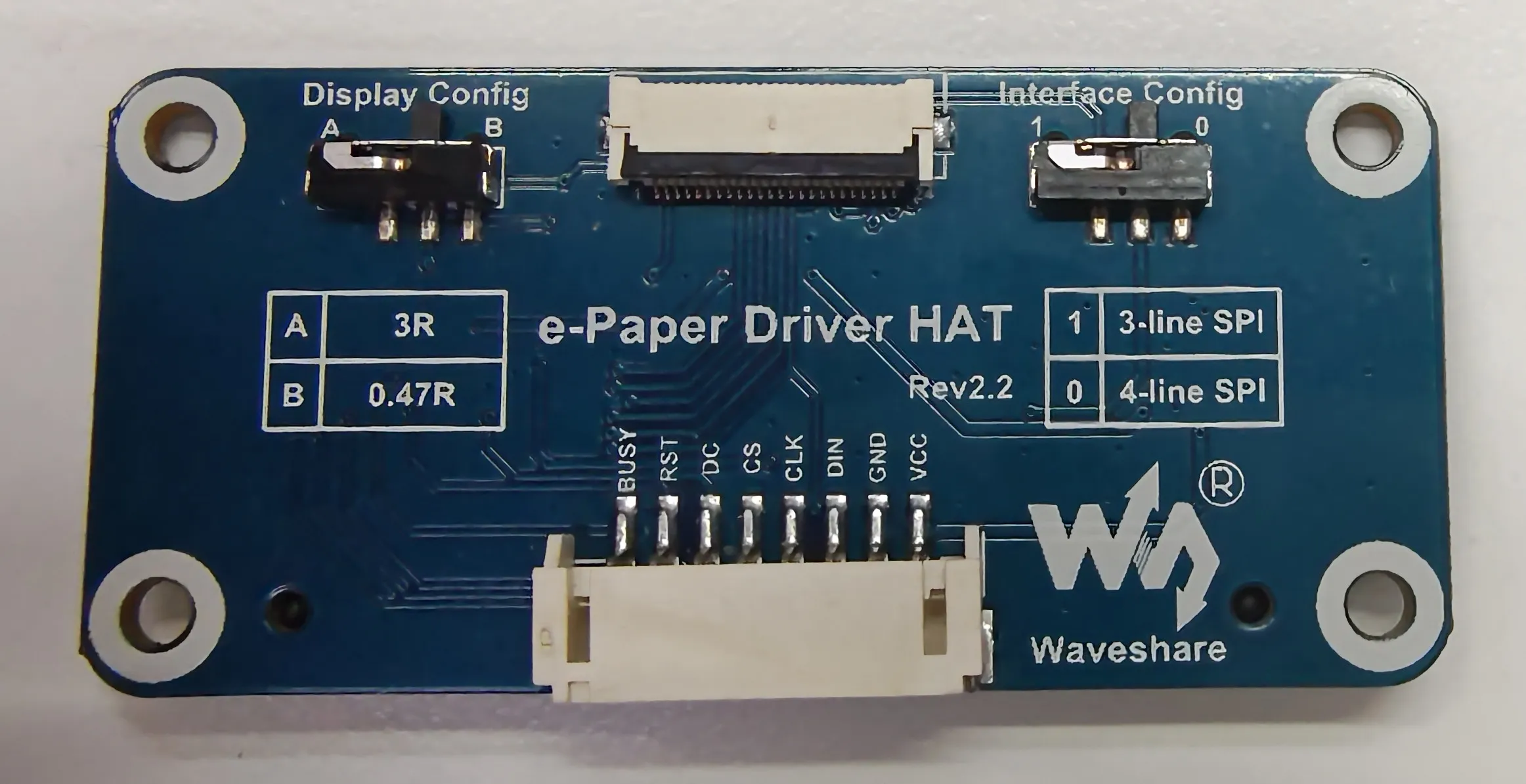

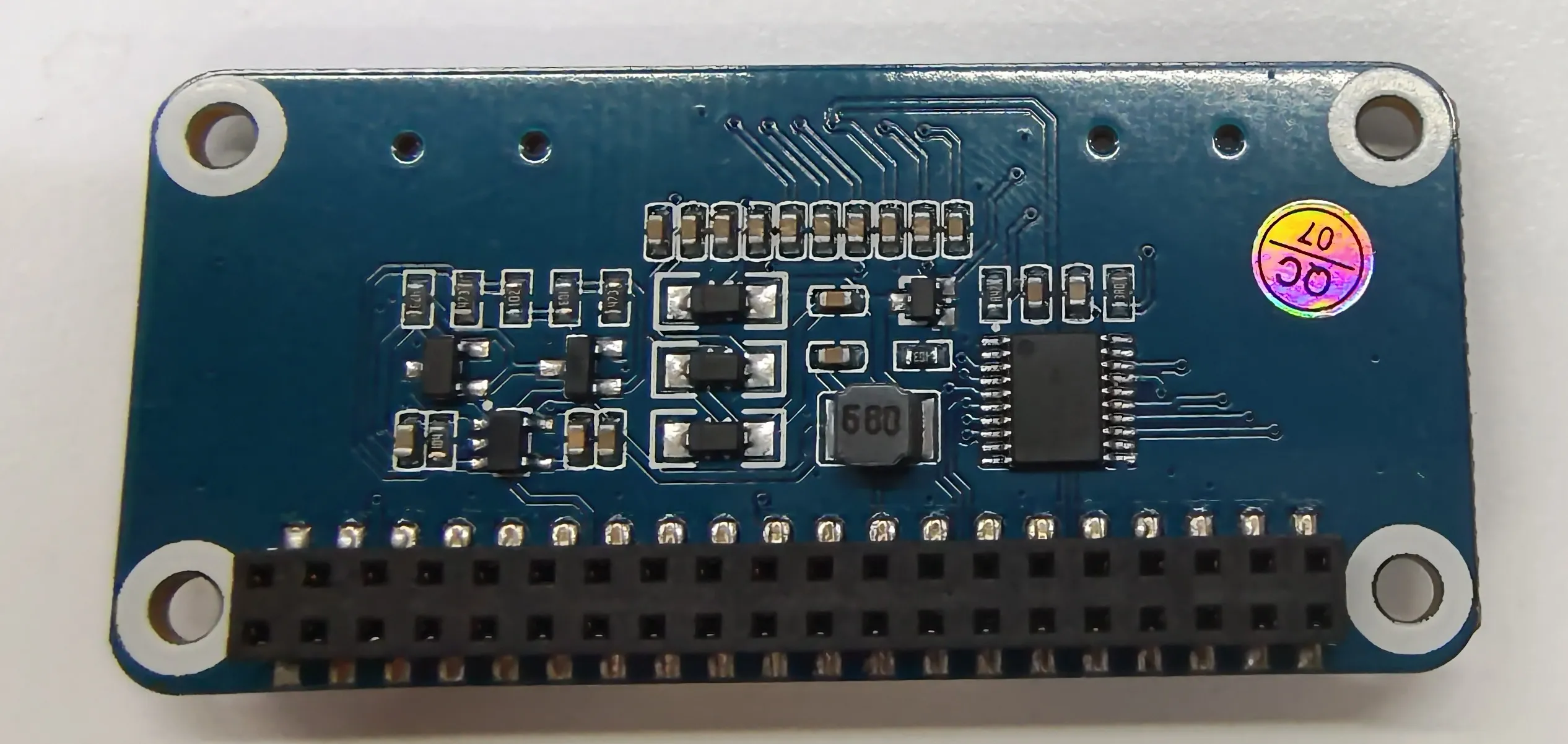

• 图片

---

产品特点

• 基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板、Jetson Nano
• 引出SPI控制接口，可接入Raspberry/Arduino/Nucleo等主控板
• 板载电平转换芯片，可兼容3.3V和5V单片机接口
• 提供完善的配套资料手册(Raspberry/Jetson Nano/Arduino/STM32等示例程序)

产品参数

• 工作电压：3.3V / 5V** （请保证供电电压和逻辑电压一致，否则会导致无法正常工作)**

• 通信接口：3-wire SPI、4-wire SPI

• 外形尺寸：65mm × 30.2mm

• 固定孔直径：3.0mm

Display Config

电阻(Display Config)	屏幕
0.47R (B)	2.13inch e-Paper (D), 2.7inch e-Paper, 2.9inch e-Paper (D)
4.01inch e-Paper (F), 4.2inch e-Paper (C), 5.65inch e-Paper (F)
5.83inch e-Paper, 5.83inch e-Paper (B), 7.5inch e-Paper
7.5inch e-Paper (B)
3R (A)	1.54inch e-Paper, 1.54inch e-Paper(B), 2.13inch e-Paper
2.13inch e-Paper (B), 2.66inch e-Paper, 2.66inch e-Paper (B)
2.9inch e-Paper, 2.9inch e-Paper (B),3.7inch e-Paper
4.2inch e-Paper, 4.2inch e-Paper (B), 13.3inch e-Paper (B)
13.3inch e-Paper

• 主要影响显示效果，如果发现显示异常可以把开关拨到另一端

硬件连接

Raspberry Pi

连接树莓派的时候，可以直接将板子插到树莓派的 40PIN 排针上去，注意对好引脚。
如果是选择用 9PIN 排线连接的话，请参考下方的引脚对应表格：

树莓派连接引脚对应关系

e-Paper	Raspberry Pi	Raspberry Pi
BCM2835编码	Board物理引脚序号
VCC	3.3V	3.3V
GND	GND	GND
DIN	MOSI	19
CLK	SCLK	23
CS	CE0	24
DC	25	22
RST	17	11
BUSY	24	18
PWR	18	12

Jetson Nano

Jetson Nano 的 40PIN 引脚是兼容树莓派的 40PIN 引脚的，并且提供了一个 Jetson.GPIO 库跟树莓派的 RPI.GPIO 库的 API 是一致的，所以这里连接的序号跟树莓派的是一样的，使用 40PIN 接口时，可以直接将模块插入 Jetson Nano 的 40Pin 排座。
如果是选择用 9PIN 排线连接的话，请参考下方的引脚对应表格：

Jetson nano连接引脚对应关系

e-Paper	Jetson Nano Developer Kit	Jetson Nano Developer Kit
BCM2835编码	Board物理引脚序号
VCC	3.3V	3.3V
GND	GND	GND
DIN	10(SPI0_MOSI)	19
CLK	11(SPI0_SCK	23
CS	8(SPI0_CS0)	24
DC	25	22
RST	17	11
BUSY	24	18
PWR	18	12

Sunrise X3 Pi

连接旭日派的时候，可以直接将板子插到旭日派的 40PIN 排针上去，注意对好引脚。
如果是选择用 9PIN 排线连接的话，请参考下方的引脚对应表格：

Sunrise X3 Pi连接引脚对应关系

e-Paper	Sunrise X3 Pi	Sunrise X3 Pi
BCM编码	Board物理引脚序号
VCC	3.3V	3.3V
GND	GND	GND
DIN	MOSI	19
CLK	SCLK	23
CS	CE0	24
DC	25	22
RST	17	11
BUSY	24	18
PWR	18	12

STM32

使用 9PIN 排线连接，请参考下方的引脚对应表格：

STM32连接引脚对应关系

e-Paper	STM32
VCC	3.3V
GND	GND
DIN	PA7
CLK	PA5
CS	PA4
DC	PA2
RST	PA1
BUSY	PA3
PWR	PA6

Arduino

使用 9PIN 排线连接，请参考下方的引脚对应表格：

Arduino连接引脚对应关系

e-Paper	Arduino UNO	Mega2560
VCC	5V	5V
GND	GND	GND
DIN	D11	D51
CLK	D13	D52
CS	D10	D10
DC	D9	D9
RST	D8	D8
BUSY	D7	D7
PWR	D6	D6
