ESP32-S3-Zero

ESP32-S3-Zero

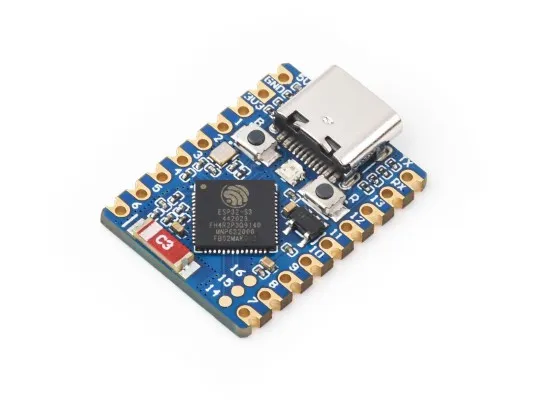

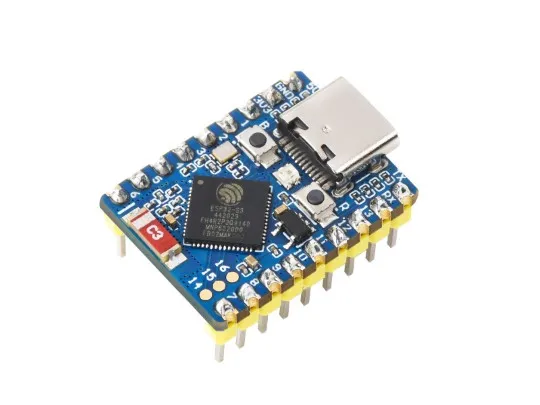

ESP32-S3-Zero（贴片板） 和 ESP32-S3-Zero-M（排针版） 体积小巧，采用半孔工艺，便于集成到其他主板。ESP32-S3-Zero 板载 Type-C USB，在小板型下引出大部分未占用引脚。搭载 ESP32-FH4R2 芯片，集成 Wi-Fi 和 BLE5.0，配备 4MB Flash 和 2MB PSRAM。此外，还具有硬件加密加速器、RNG、HMAC 和数字签名 (Digital Signature) 模块，以满足物联网的安全要求和丰富的外设接口。多种低功耗工作状态满足在物联网 (IoT)、移动设备、可穿戴电子设备、智能家居等应用场景的功耗需求。

产品特性​

  • 搭载高性能 Xtensa® 32 位 LX7 双核处理器，主频高达 240MHz
  • 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)
  • 内置 512KB SRAM 和 384KB ROM，叠封 4MB Flash 和 2MB PSRAM
  • 采用邮票孔设计，板载陶瓷天线，方便集成到用户自主设计的底板上
  • 支持灵活时钟，模块电源单独设置等控制，实现多场景低功耗模式
  • 集成 USB 串口全速控制器，引出 34 个 GPIO 可灵活配置外设功能
  • 具有 4 × SPI，2 × I2C，3 × UART，2 × I2S，2 × ADC 等外设

硬件说明​

  • ESP32-S3-Zero 使用子母板时注意净空陶瓷天线区域，避免 PCB 板，金属，塑料件盖住陶瓷天线
  • ESP32-S3-Zero 其中 GPIO33~GPIO37 引脚未引出，这些引脚计划用于 Octal PSRAM
  • ESP32-S3-Zero 使用 GPIO21 连接 WS2812 RGB LED，WS2812 手册请查阅文档 链接
  • ESP32-S3-Zero 未使用 USB 转 UART 芯片，每次下载固件时需按住 BOOT(GPIO0) 按键再接上 Type-C 线缆
  • 板上 TX，RX 丝印代表 ESP32-S3-Zero 默认 UART0 引脚，其中 TX 是 GPIO43，RX 是 GPIO44

硬件连接​

  • 每次下载固件时需按住 BOOT(GPIO0) 按键 再接上 Type-C 线缆
  • 由外部电源供电时，在 5V 丝印的半孔处输入 3.7V~6V 电源

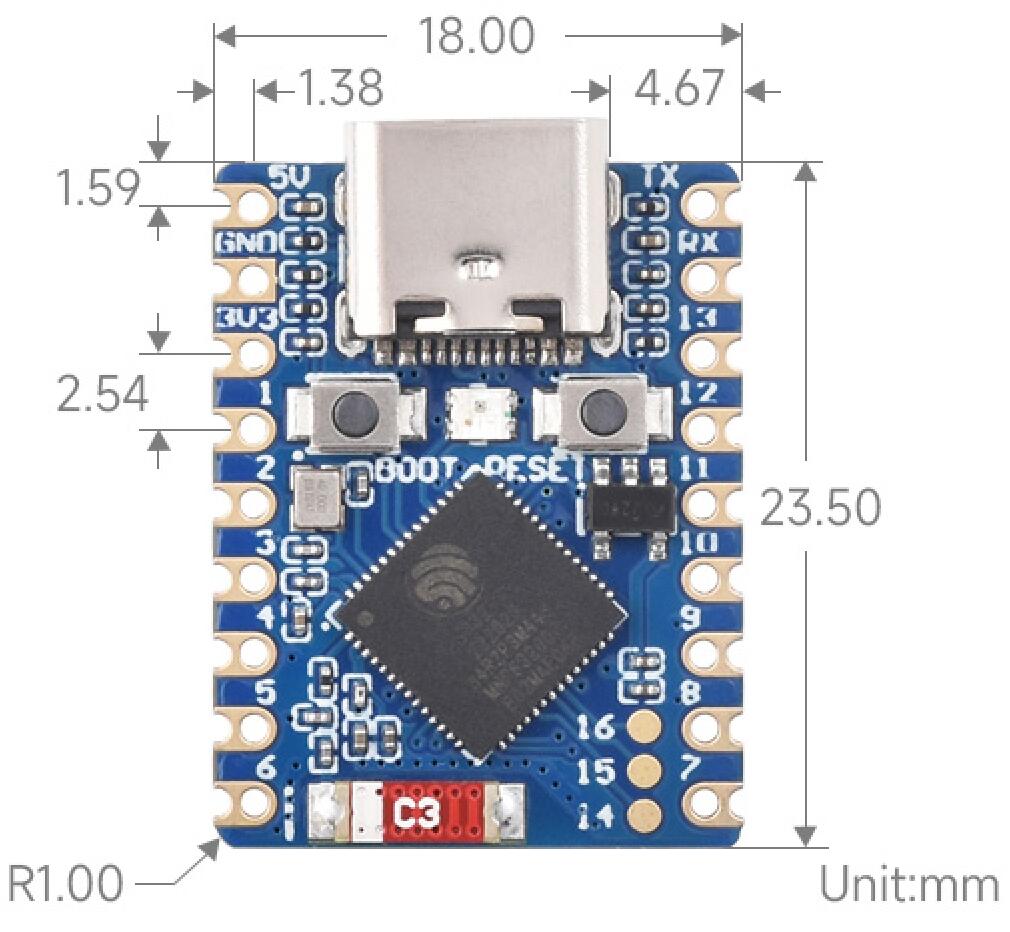

产品尺寸​

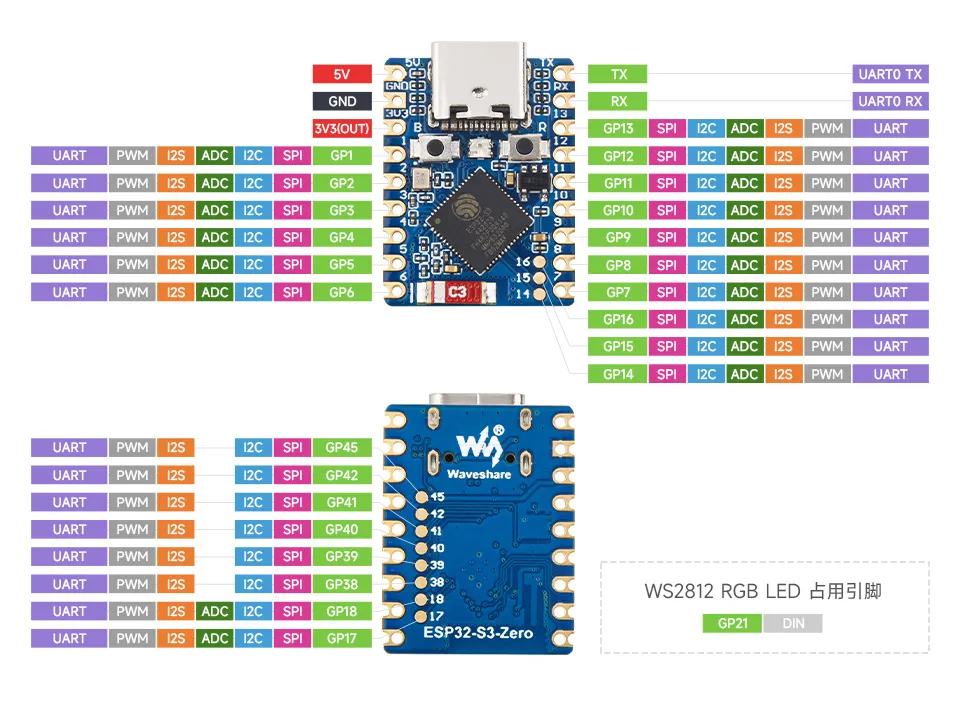

引脚​

ESP32-S3-Zero-Pinout

开发方式​

ESP32 支持多种开发方式，既可使用乐鑫官方的 ESP-IDF 框架进行专业开发，也可选择 Arduino IDE 或 MicroPython 等平台快速开发原型。

主要开发平台包括：

  • ESP-IDF：乐鑫官方开发框架，专为 ESP32 系列芯片打造，提供完整的开发工具链、代码库和文档。它能够充分发挥 ESP32 的全部性能和功能，是专业开发与商业产品的首选方案。

  • Arduino：知名的开源硬件软件平台，提供简单标准的 C++接口，支持 ESP32 在内的众多微控制器。Arduino 拥有丰富的库和示例代码，广泛用于原型开发和教育领域，是广受初学者欢迎的入门平台。开发环境配置，可参考 Arduino 开发 页面。

  • MicroPython：Python 3 的精简版本，包含核心功能并针对微控制器环境优化，支持即时运行，无需反复编译烧录。为熟悉 Python 的开发者提供了一条快速入门 ESP32 的有效途径。开发环境配置，可参考 MicroPython 开发 页面。

  • 其他开发方式：ESP32 开发生态非常丰富，除上述平台外，还支持通过 PlatformIO、Mongoose OS、Espruino(JavaScript)、ESPHome 等平台进行开发，满足不同技术背景开发者的需求。
