ESP32-S3-Zero
- ESP32-S3-Zero（贴片板）
- ESP32-S3-Zero-M（排针版）
- ESP32-S3-Zero-Basic-Kit（基础套件）
ESP32-S3-Zero（贴片板） 和 ESP32-S3-Zero-M（排针版） 体积小巧，采用邮票孔工艺，便于集成到其他主板，在小板型下引出大部分未占用引脚。板载 USB Type-C 接口，主芯片为 ESP32-FH4R2，集成 Wi-Fi 和 Bluetooth 5.0（LE），提供 4 MB Flash 与 2 MB PSRAM、8 MB Flash 与 8 MB PSRAM 两种存储配置（分别对应 ESP32-S3-Zero 和 ESP32-S3-Zero-N8R8 系列）。板载硬件加密加速器、RNG、HMAC 和数字签名 (Digital Signature) 模块，满足物联网安全需求；引出外设接口，支持多种低功耗工作状态，可在通信距离、数据率和功耗之间权衡调节，适用于物联网 (IoT)、移动设备、可穿戴电子设备、智能家居等场景。
ESP32-S3-Zero-Basic-Kit（基础套件） 包含 ESP32-S3-Zero-M（排针版） 和 ESP32-XX-Basic-Kit-Acce 套件，配备面包板、导线、LED、电阻、1.5 寸 OLED 等模块。提供学习 微雪 Arduino 入门教程 和 微雪 MicroPython 入门教程 所需的核心硬件，适合快速入门 Arduino、MicroPython 和 ESP-IDF 编程。
| SKU | 产品 |
|---|---|
| 25081 | ESP32-S3-Zero |
| 33879 | ESP32-S3-Zero-N8R8 |
| 25517 | ESP32-S3-Zero-M |
| 33549 | ESP32-S3-Zero-N8R8-M |
| 33356 | ESP32-S3-Zero-Basic-Kit |
产品特性
- 搭载 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5（LE）
- 内置 512 KB SRAM 和 384 KB ROM，叠封 4 MB Flash 与 2 MB PSRAM，或 8 MB Flash 与 8 MB PSRAM（N8R8 系列）
- 采用邮票孔设计，板载陶瓷天线，可焊接集成到自定义底板上
- 支持可配置时钟与独立模块电源控制，实现多场景低功耗模式
- 集成 USB 串口全速控制器，引出 24 个 GPIO，可配置外设功能
- 具有 4 × SPI、2 × I2C、3 × UART、2 × I2S、2 × ADC 等外设
硬件说明
- 使用子母板时需净空陶瓷天线区域，避免 PCB 板、金属、塑料件遮挡陶瓷天线
- GPIO33~GPIO37 引脚未引出，预留用于 Octal PSRAM
- GPIO21 连接 WS2812 RGB LED，参数见 WS2812 数据手册
- 未使用 USB 转 UART 芯片，下载固件时需按住 BOOT（GPIO0）按键后再接入 Type-C 线缆
- 板上 TX、RX 丝印为默认 UART0 引脚，其中 TX 为 GPIO43，RX 为 GPIO44
- 使用外部电源供电时，在 5 V 丝印的半孔处输入 3.7 V ~ 6 V 电源
资源接口
- ESP32-S3FH4R2 双核处理器 运行频率高达 240 MHz
- USB Type-C 接口 用于程序下载和调试
- ME6217C33M5G 低压差线性稳压器，最大输出电流 800 mA
- WS2812 RGB LED
- 2.4 G 陶瓷天线
- BOOT 按键 按住此键再按复位键，进入下载模式
- RESET 复位按键
- ESP32-S3FH4R2 引脚扩展
引脚定义

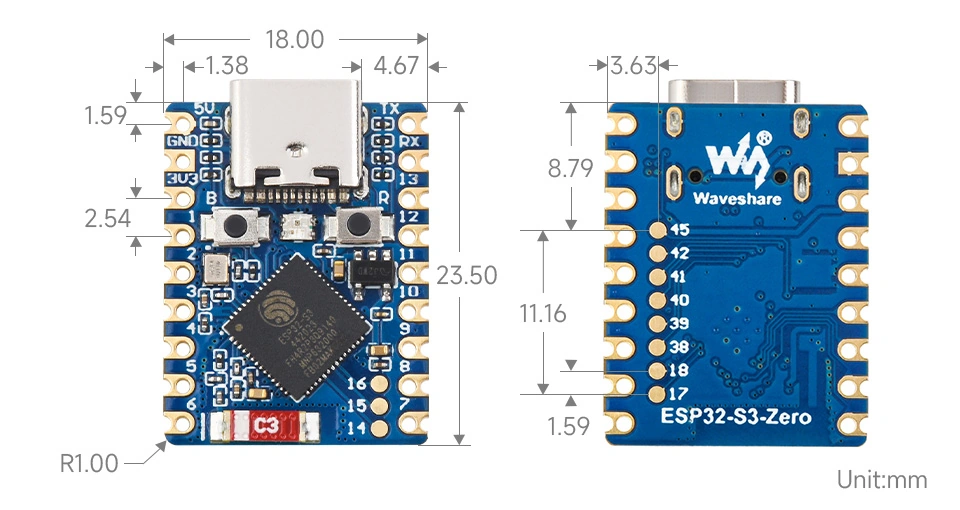

产品尺寸
开发方式
ESP32 支持多种开发方式，既可使用乐鑫官方的 ESP-IDF 框架进行专业开发，也可选择 Arduino IDE 或 MicroPython 等平台快速开发原型。
主要开发平台包括：
-
ESP-IDF：乐鑫官方开发框架，专为 ESP32 系列芯片打造，提供完整的开发工具链、代码库和文档，可访问 ESP32 的完整功能集，适用于专业开发与商业量产项目。
-
Arduino：开源硬件软件平台，提供标准的 C++ 接口，支持 ESP32 在内的众多微控制器，提供大量库和示例代码，常用于原型开发和教育场景。开发环境配置见 Arduino 开发 页面。
-
MicroPython：Python 3 的精简版本，包含核心功能并针对微控制器环境优化，支持即时运行，无需反复编译烧录，适合熟悉 Python 的开发者快速上手 ESP32 开发。开发环境配置见 MicroPython 开发 页面。
-
其他开发方式：除上述平台外，还可通过 PlatformIO、Mongoose OS、Espruino（JavaScript）、ESPHome 等平台开发。
