组装说明

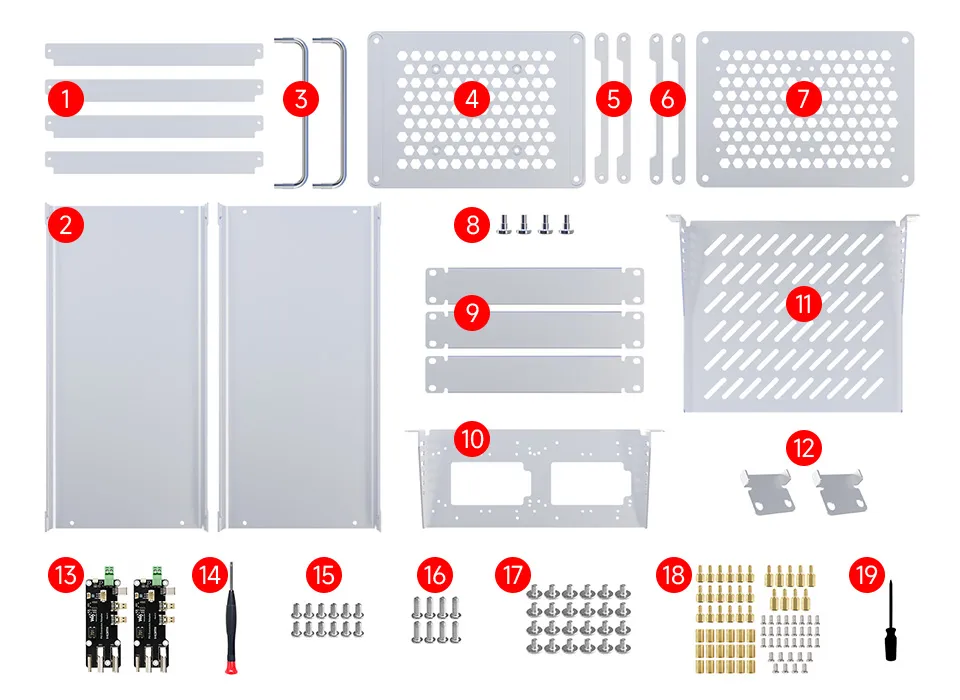

套餐配件介绍
打开包装后，请确认以下配件是否齐全（如有问题，可随时联系购买平台客服进行售后服务）：
1. 小门板 ×4
2. 护框板 ×2
3. 提手 ×2
4. 顶盖 ×1
5. 连接器 1 ×2
6. 连接器 2 ×2
7. 底盖 ×1
8. 脚垫 ×4
9. 1U 挡板 ×3
10. 功能板托板 ×1
11. 大托板 ×1
12. 大托板支撑件 ×2
13. 树莓派转接板 ×2
14. 内六角螺丝刀 ×1
15. M4×8mm 螺丝 ×12
16. M4×12mm 螺丝 ×8
17. M4×6mm 螺丝 ×24
18. SBC Shelf 1U 螺丝包 ×1
19. 十字螺丝刀 ×1
机柜组装步骤
注意事项
- 安装过程中请勿过度拧紧螺丝，以免损坏螺纹或机架结构。
- 组装时请将机柜放置在平稳的桌面或地面上，以确保安装安全与稳定。
- 在安装设备前，请提前确认设备的尺寸是否与机架安装空间兼容。
- 如需安装风扇，请确认电源连接正确，并确保风扇方向符合散热需求。
步骤一：组装零件 ①、②
- 螺丝规格：M4 × 8mm
步骤二：组装零件 ③、④、⑤
- 螺丝规格：M4 × 8mm

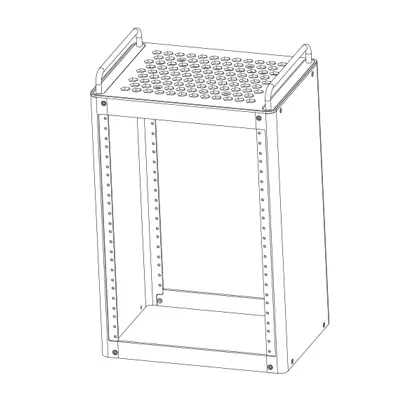

步骤三：将步骤二组件与步骤一组件组立
- 螺丝规格：M4 × 12mm
步骤四：组装零件 ⑥、⑦、⑧（⑧ 自带 M8 螺纹）

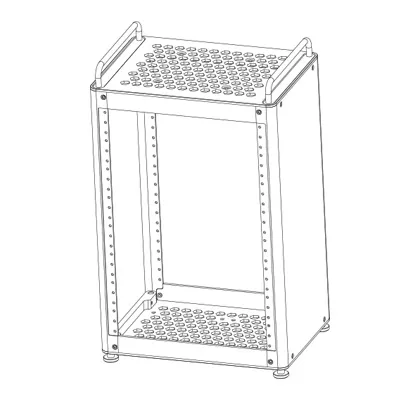

步骤五：将步骤四组件与步骤三组件组立
- 螺丝规格：M4 × 12mm

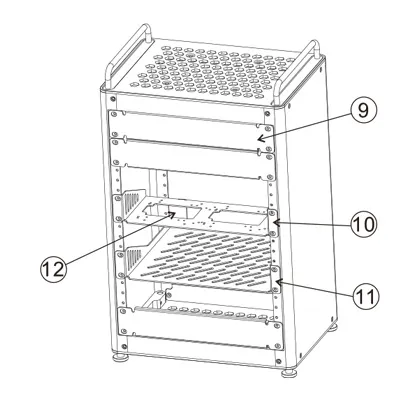

步骤六：组装零件⑨、⑩、 ⑪、⑫
- 螺丝规格：M4 × 6mm，帽头 ∅10
功能板托盘孔位介绍
托架底部设有三个独特的符号——六角符号、方形符号和椭圆形符号。
这些符号分别对应不同类型的开发板。安装时，只需将开发板对准与特定定位孔相匹配的孔位即可。
| 图标 | 设备型号 | 孔位说明 |
|---|---|---|
 | Raspberry Pi 3B / 3B+ / 4B / 5 | M2.5 安装孔位 |
 | Jetson Orin | M2.5 安装孔位 |
 | Rock Pi 5B | M3 安装孔位 |
此外，该托架还可容纳两块块 2.5 英寸硬盘，从而扩展存储空间。这一特性增强了产品的通用性，使用户能够根据自身需求定制和扩展存储容量。
树莓派安装参考（以树莓派5为例）
HomeRack SBC Shelf 1U 螺丝包包含：
① 六角铜柱 M2.5 × 5+5 × 18
② 六角铜柱 M2.5 × 7.5+5 × 9
③ 六角铜柱 M2.5 × 6 × 18
④ 银色金属圆头螺丝 PM2.5 × 5 × 18
⑤ 银色金属圆头螺丝 PM3 × 5 × 9
步骤一
使用 4 pcs ① 和 ③，固定在功能板上，扩展树莓派主板位置的四个安装螺母；
使用 4 pcs ② 和 ③，固定在功能板上，扩展转接板位置的四个安装螺母。
步骤二
将“树莓派转接板”和“树莓派5主板”组合后，平放在步骤一的安装螺母上，使用 ④ 锁紧固定。
备注

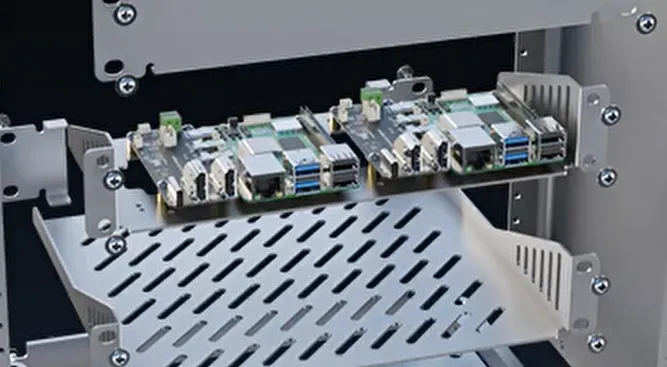

- 可同时安装 2 套树莓派 4/5 主板；
- 可同时安装 1 套英伟达 Jetson 系列主板和 1 套树莓派 4/5 主板（英伟达在左，树莓派在右）；
- 背面可使用 ⑤ 安装 2.5 英寸硬盘，安装硬盘前需注意避免已有 SBC 主板铜柱干扰。
