ESP32-C6-LCD-1.47

注意

请注意，焊接排针时不要拆屏幕，倾斜烙铁角度直接焊接！！！！​

产品简介​

ESP32-C6-LCD-1.47 是一款支持 2.4GHz Wi-Fi 6 和蓝牙 BLE 5 的微控制器开发板。叠封 4MB Flash，板载 1.47 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-C6 的 HMI 等应用。

产品特性​

  • 搭载高性能 RISC-V 32 位处理器和低功耗 RISC-V 32 位处理器，高性能处理器时钟高达 160MHz，低功耗处理器时钟可达 20MHz
  • 支持 2.4 GHz Wi-Fi 6 (802.11 ax/b/g/n) 和 Bluetooth 5(LE)，板载天线
  • 板载 320KB ROM、512KB HP SRAM、16KB LP SRAM 和 4MB flash
  • 板载 1.47 英寸 LCD 屏，172 × 320 分辨率，262K 彩色
  • 引出大部分 GPIO，集成全速 USB 串口
  • 板载 Micro SD 卡座，可外接 SD 卡存储图片或文件
  • 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式
  • 板载 RGB 彩色灯珠，搭配透明亚克力夹层可实现酷炫灯光效果

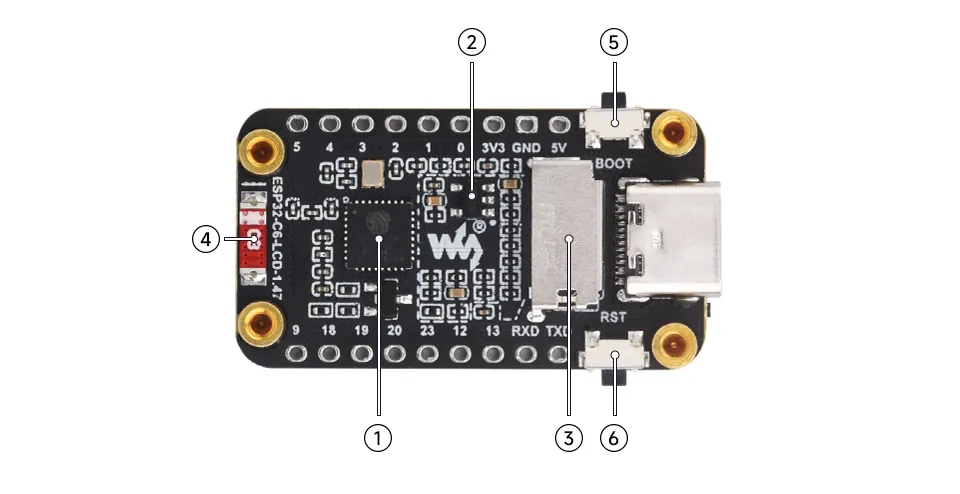

资源简介​


  1. ESP32-C6FH4
  2. ME6217C33M5G 低压降 LDO，电流（MAX）800mA
  3. Micro SD 卡座
  4. 贴片陶瓷天线
  5. BOOT 按键
  6. RESET 按键

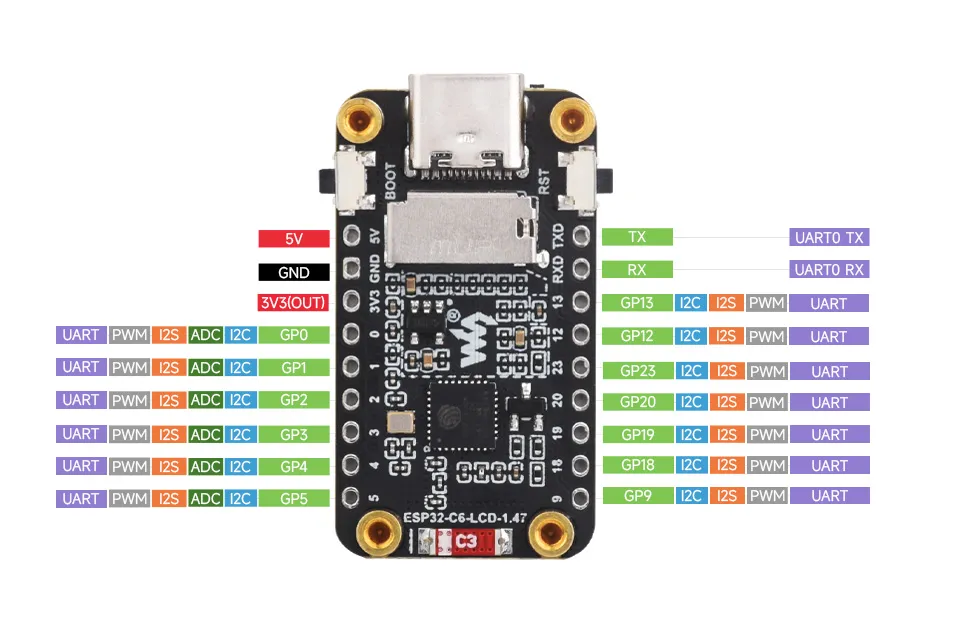

接口介绍​


  • LCD

    LCD 引脚ESP32C6
    MOSIGPIO6
    SCLKGPIO7
    LCD_CSGPIO14
    LCD_DCGPIO15
    LCD_RSTGPIO21
    LCD_BLGPIO22

  • RGB 灯珠

    RGB 灯珠ESP32C6
    RGB_ControlGPIO8

  • SD Card

    SD CardESP32C6
    MISOGPIO5
    MOSIGPIO6
    SCLKGPIO7
    CSGPIO4
    SD_D1NC
    SD_D2NC

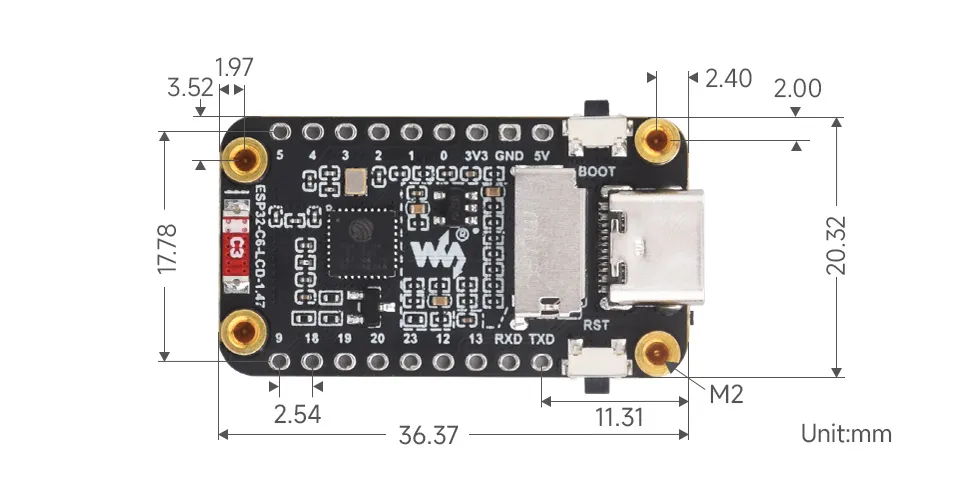

产品尺寸​


产品参数​

参数名称参数
接口USB Type-C
主控芯片ESP32-C6
屏幕类型TFT
屏幕控制芯片Display:ST7789
板载设备Micro SD

开发方式​

ESP32-C6-LCD-1.47 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。

两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。

  • Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。

  • ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
