ESP32-C6-Touch-AMOLED-2.06

ESP32C6TouchAMOLED

产品简介​

ESP32-C6-Touch-AMOLED-2.06 是一款由微雪电子 (Waveshare) 推出的高性能、可穿戴的手表形态开发板。该产品基于 ESP32-C6 微控制器，集成了 2.06 英寸电容触控高清 AMOLED 屏、六轴传感器、RTC、音频编解码芯片及电源管理等多种功能模块，配合定制表壳，外观形态与智能手表一致，专为可穿戴应用的原型开发与功能验证而设计。

产品特性​

  • 搭载 ESP32-C6 高性能 32 位 RISC-V 处理器，主频高达 160MHz
  • 支持 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能，板载天线
  • 内置 512KB HP SRAM、16KB LP SRAM 和 320KB ROM，外挂 16MB Flash
  • 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性

硬件说明​

  • 板载 2.06 英寸电容触摸高清 AMOLED 屏，410 × 502 分辨率，16.7 M 彩色，能清晰地显示彩色图片
  • 内置 CO5300 驱动芯片和 FT3168 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源
  • 板载 QMI8658 六轴惯性测量单元 （3 轴加速度、3 轴陀螺仪），可检测运动姿态、计步等功能
  • 板载 PCF85063 RTC 芯片，通过 AXP2101 接入电池，实现不间断供电
  • 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
  • 板载 3.7V MX1.25 锂电池充放电接口
  • 引出 1 路 I2C、1 路 UART 和 1 路 USB 焊盘，可供外接设备和调试使用
  • 使用 AXP2101 的好处包括高效的电源管理、支持多种输出电压、充电和电池管理功能以及对电池寿命的优化
  • 使用 AMOLED 屏幕，具有更高的对比度、广视角、丰富的色彩、快速响应时间、纤薄设计、低功耗和灵活性等优点

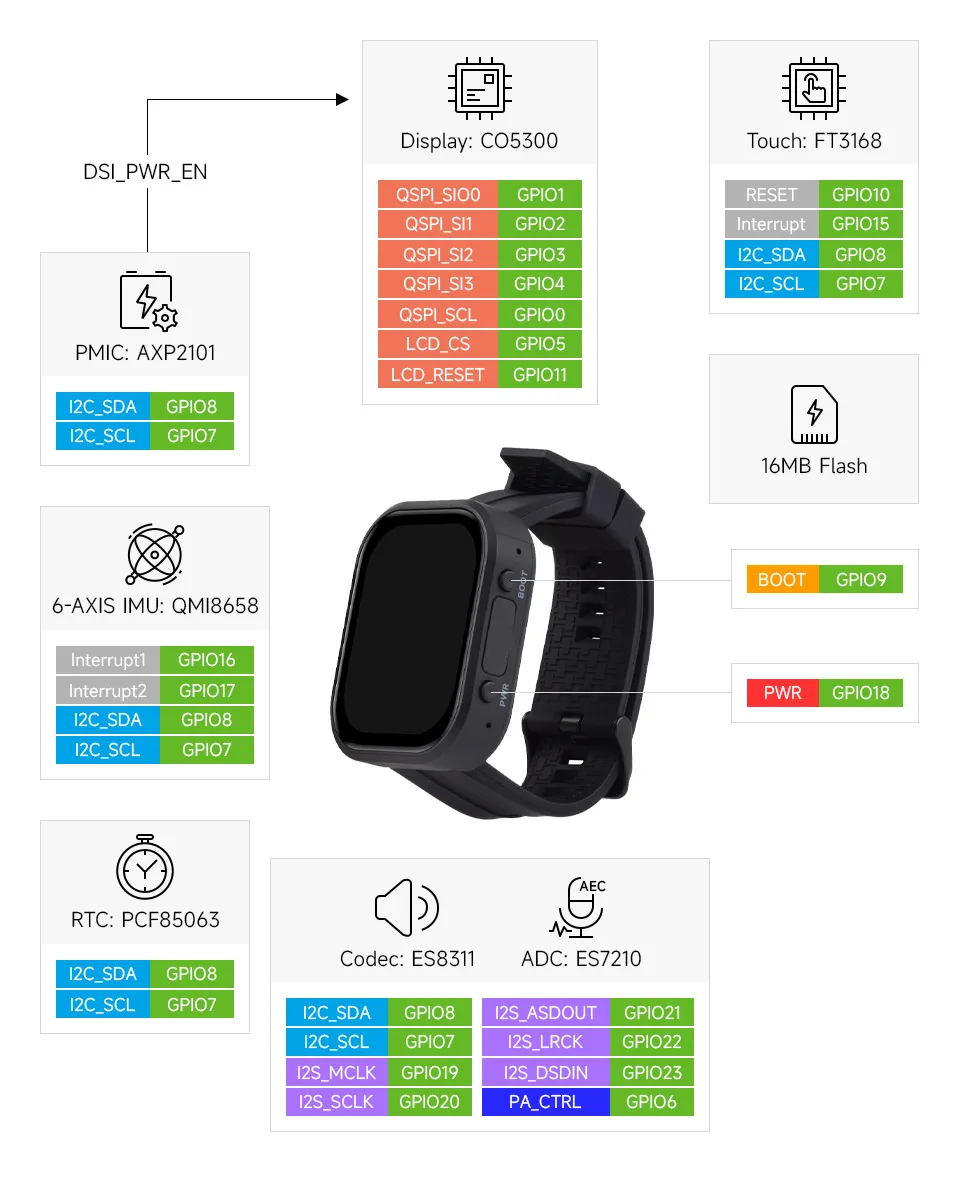

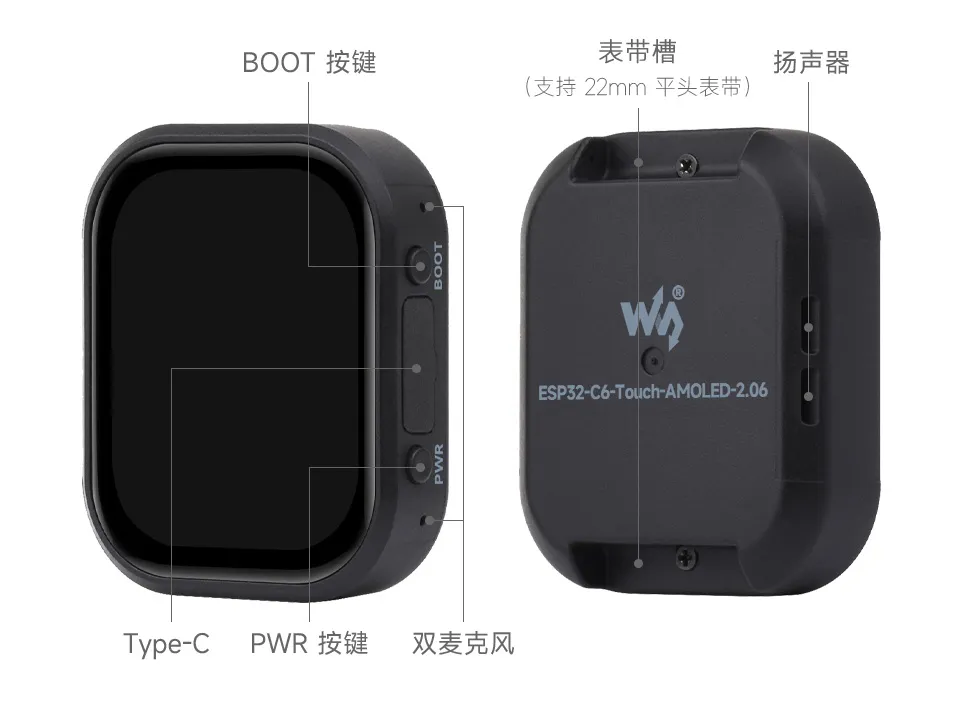

引脚定义​

ESP32-C6-Touch-AMOLED-2.06-details-inter

ESP32-C6-Touch-AMOLED-2.06-details-intro

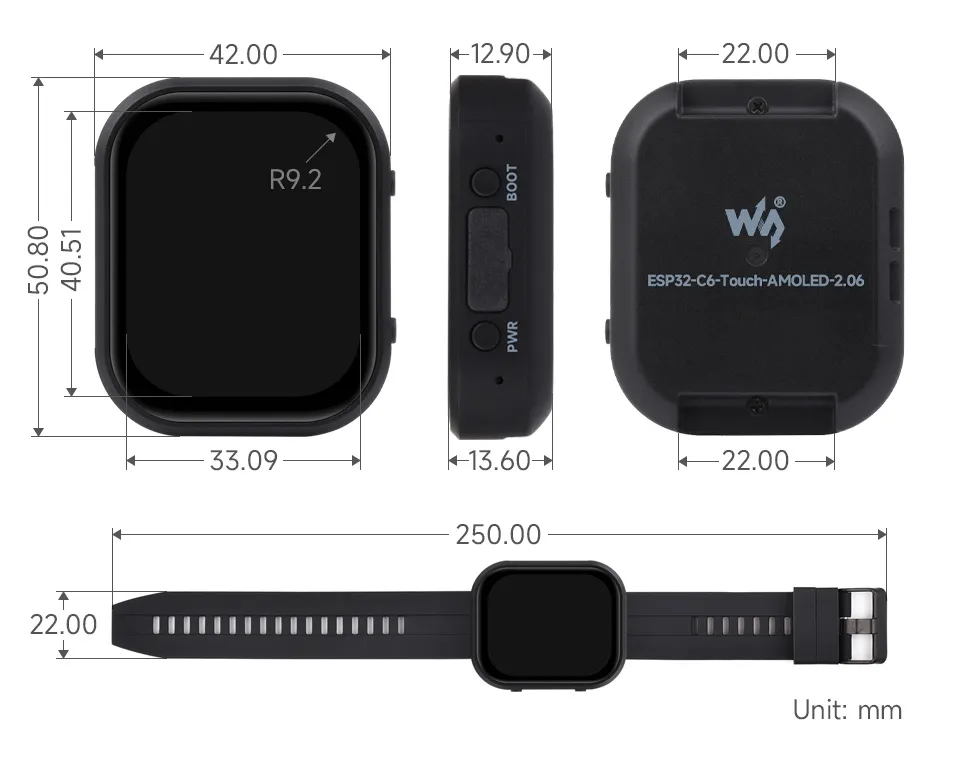

产品尺寸​

ESP32-C6-Touch-AMOLED-2.06-details-size

屏幕说明​

触摸及其控制器​

  • 本款触摸屏是由表面钢化玻璃＋薄膜 FILM 材质组成，具有强度高，硬度强、透光率好，搭配的驱动芯片为 FT3168 自电容触控芯片，该芯片支持标准的 I2C 通讯协议标准，可实现 10Khz~400Khz 的可配通信速率。

电池安装说明​

注意

拆机时需重点保护线缆区域，该部位连接脆弱，拉扯、扭曲或蛮力操作易导致断裂并影响设备使用。拆机前请明确线缆保护的重要性，拆机时动作需缓慢轻柔，分离外壳与主板时观察线缆连接位置和走向，托住主板或线缆使其保持自然无张力状态，避免强行拆解。

开发方式​

ESP32-C6-Touch-AMOLED-2.06 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。

两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。

  • Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。

  • ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
