ESP32-C3-LCD-0.71
ESP32-C3-LCD-0.71 是一款支持 2.4GHz WiFi 和蓝牙 BLE 5 的微控制器开发板。板载 0.71 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发基于 ESP32-C3 的低功耗 AI 仿真眼睛，手表等 HMI 应用
产品特性
- 搭载 RISC-V 32 位单核处理器的低功耗 SoC，主频高达 160 MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
- 内置 400 KB SRAM 和 384 KB ROM，叠封 4 MB Flash
- 板载 0.71 英寸 LCD 屏，160×160 分辨率，IPS 面板
- 内置电池充电管理电路，预留有 VBAT 焊点，可外接锂电池供电
- 引出部分 GPIO 接口引脚焊点，可用于外接扩展应用
- 支持灵活时钟，模块电源单独设置等控制，实现多场景低功耗模式

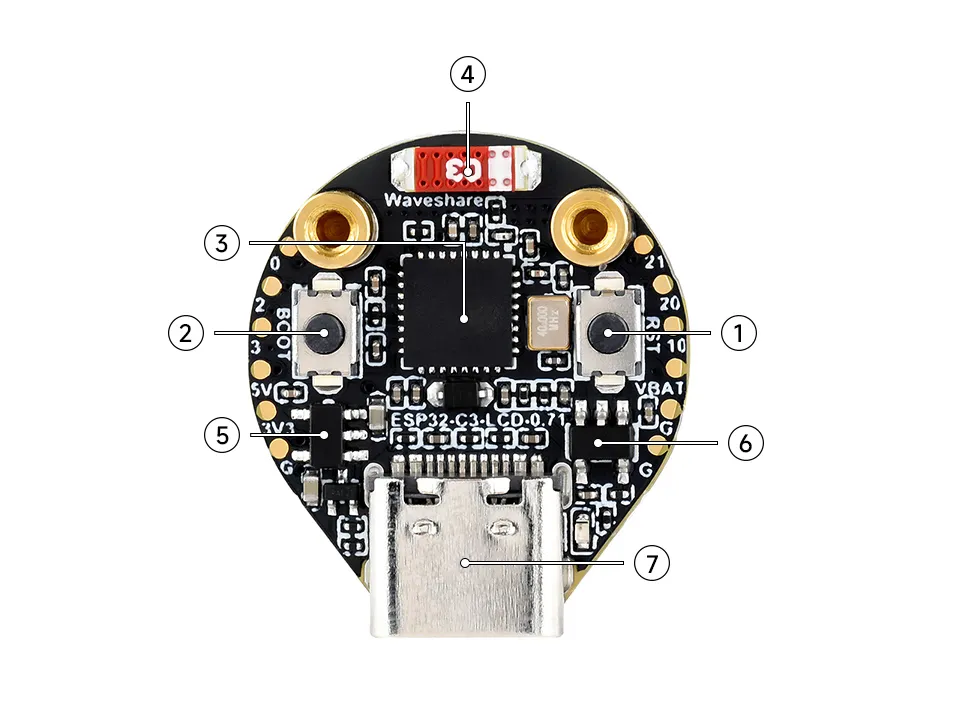

资料简介
- RESET 按键 复位按键
- BOOT 按键 按下后再按复位，进入下载模式
- ESP32-C3FH4c 处理器 高达 160Mhz 的运行频率，4MB Flash 储存
- 贴片陶瓷天线
- ME6217C33M5G 低压降 LDO, 电流最大 800mA
- PL4054 锂电池充电 IC, 充满 4.2V
- Type-C 接口 供电、烧录下载
屏幕占用引脚
| 序号 | LCD | ESP32C3 |
|---|---|---|
| 1 | MOSI | GPIO7 |
| 2 | SCLK | GPIO6 |
| 3 | CS | GPIO5 |
| 4 | DC | GPIO4 |
| 5 | RST | GPIO8 |

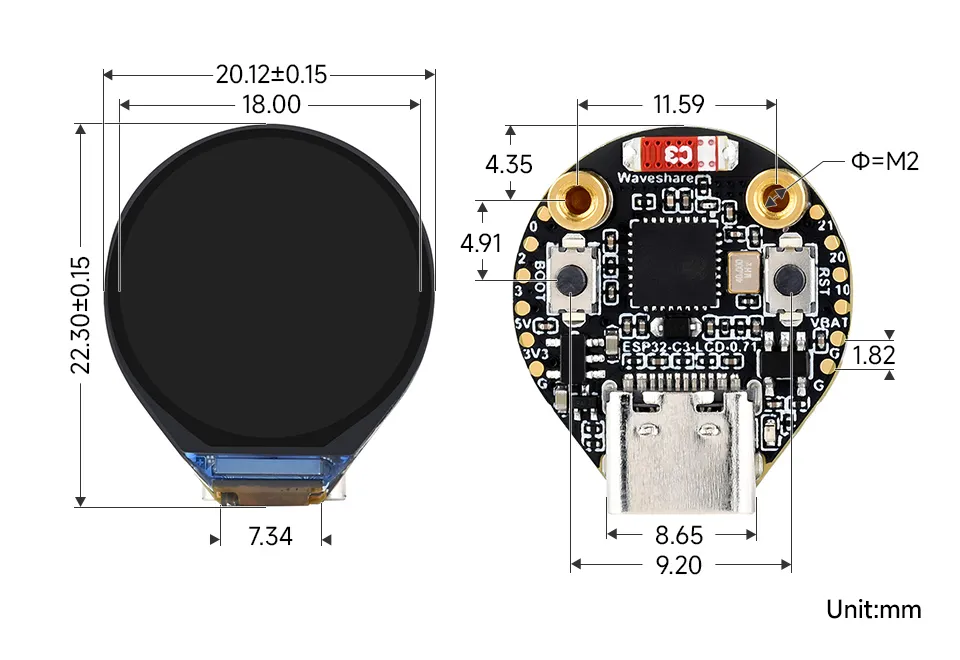

产品尺寸
开发方式
ESP32-C3-LCD-0.71 目前提供 Arduino IDE 开发工具和框架，提供了灵活的开发选择，你可以根据项目需求和个人习惯选择适合的开发工具
- Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
